拉伸命令的操作步驟AutoCAD2019

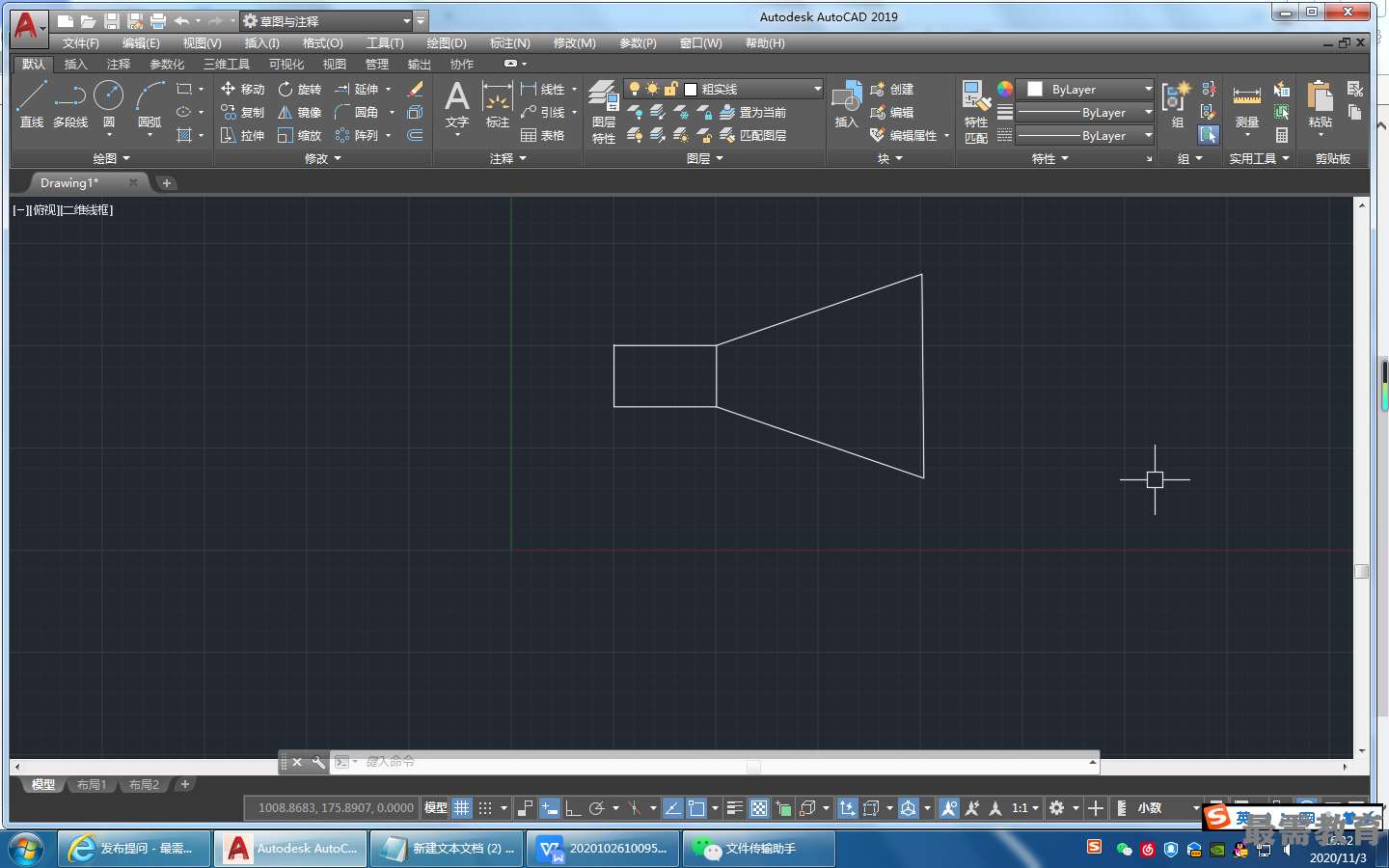

(1)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，在圖形空白位置繪制連續直線，如圖所示。

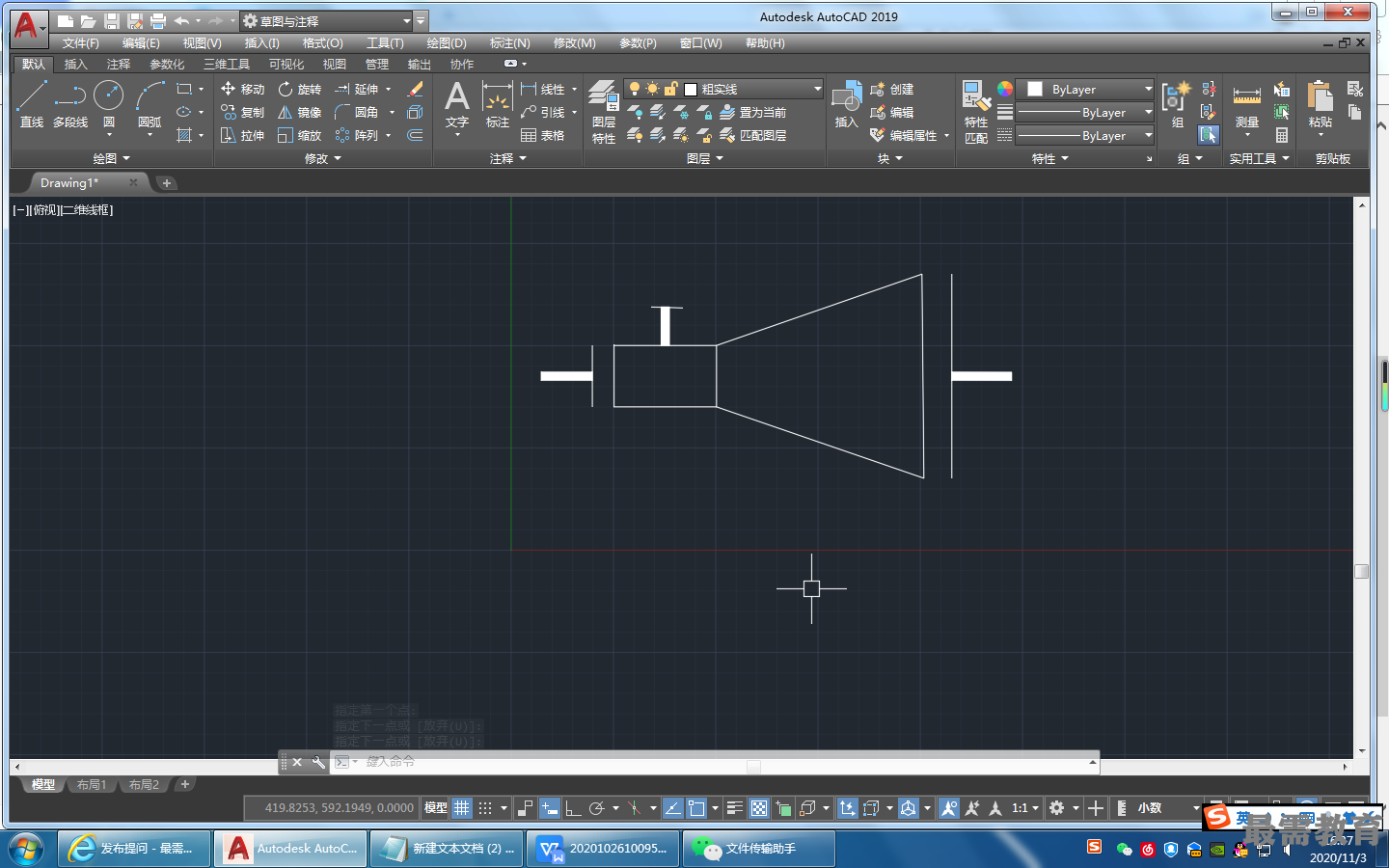

(2)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，在上步繪制圖形左右兩側分別繪制兩段豎直直線，如圖所示。

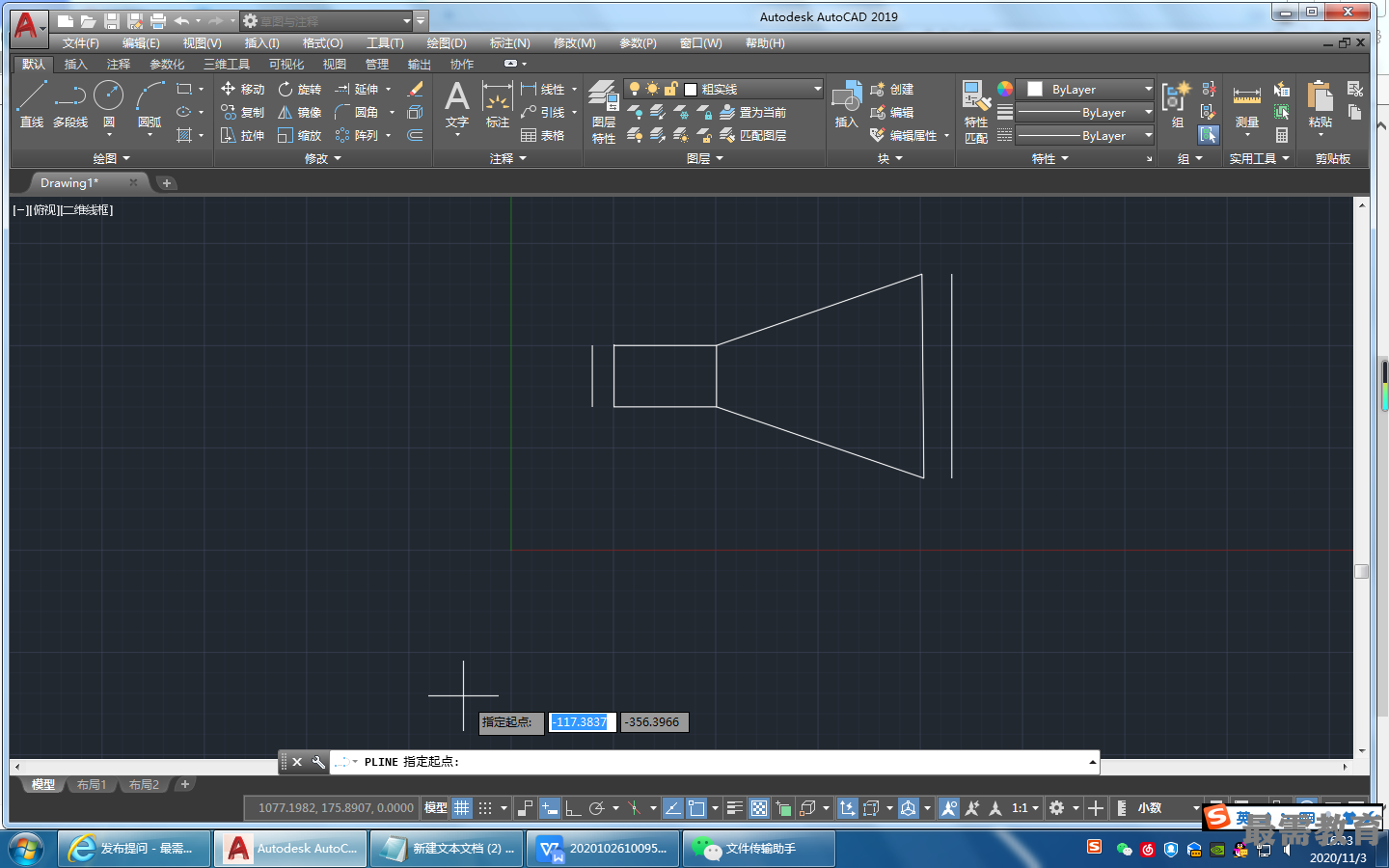

(3)單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕和“直線”按鈕， 繪制如圖所示的圖形。

(4)單擊“默認”選項卡的“修改”面板中的“拉伸”按鈕，選擇右側多段線為拉伸對象并對其進行拉伸操作。命令行提示與操作如下。
命令：_stretch
以交叉窗口或交叉多邊形選擇要拉伸的對象...
選擇對象：框選右側的水平多段線
指定基點或[位移(D)] <位移>:后選擇右側豎直直線上任意-點
指定第二個點或 <使角第一個點作為位移>:
結果如圖所示
