拉長命令的操作教程AutoCAD2019

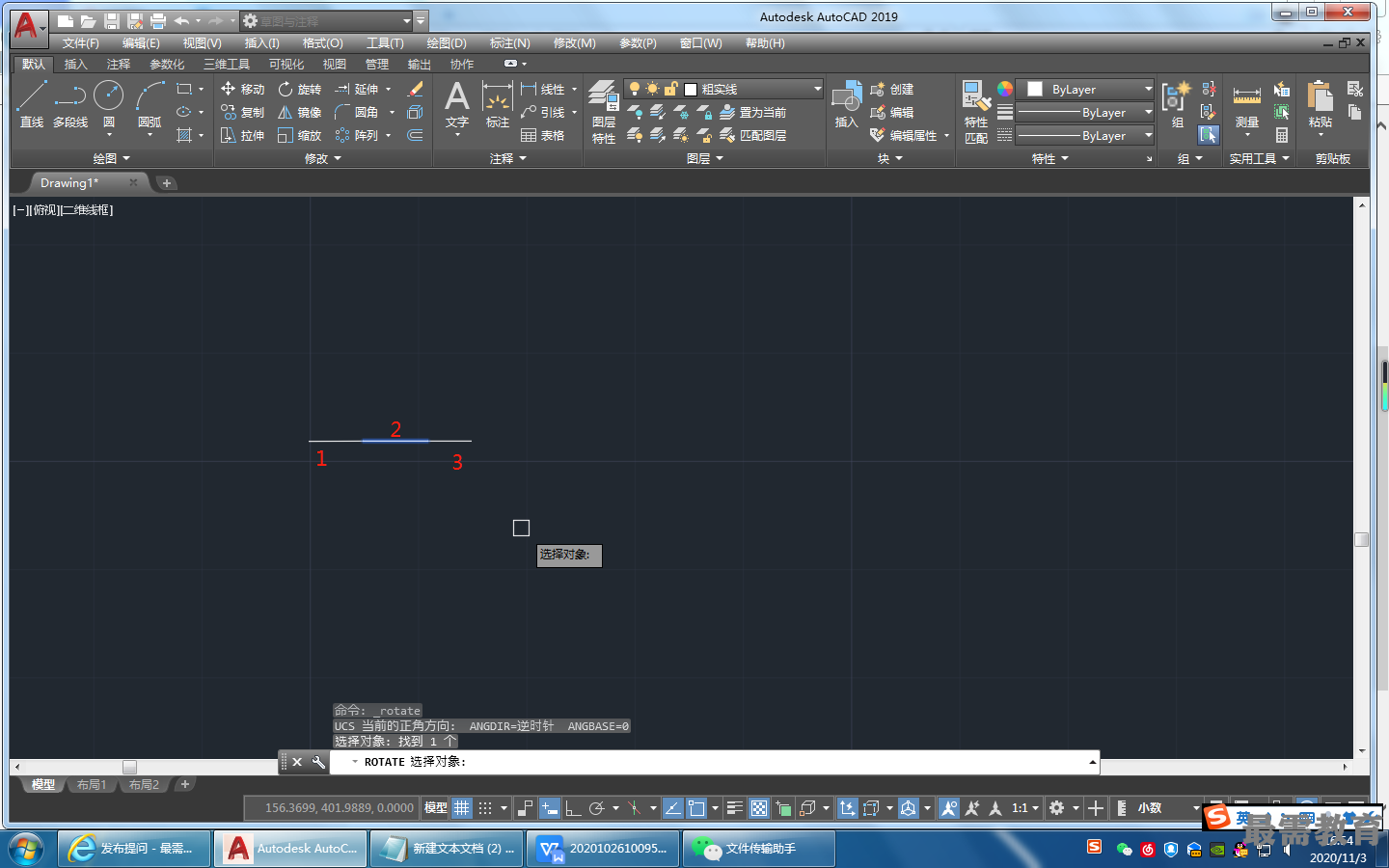

(1)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制一條長為5mm的直線1，繼續(xù)調用“直線”命令，打開“對象捕捉”功能，捕捉直線1的右端點作為新繪制直線的左端點，繪制長度為6mm的直線2,按照同樣的方法繪制長度為4mm的直線3。結果如圖所示。

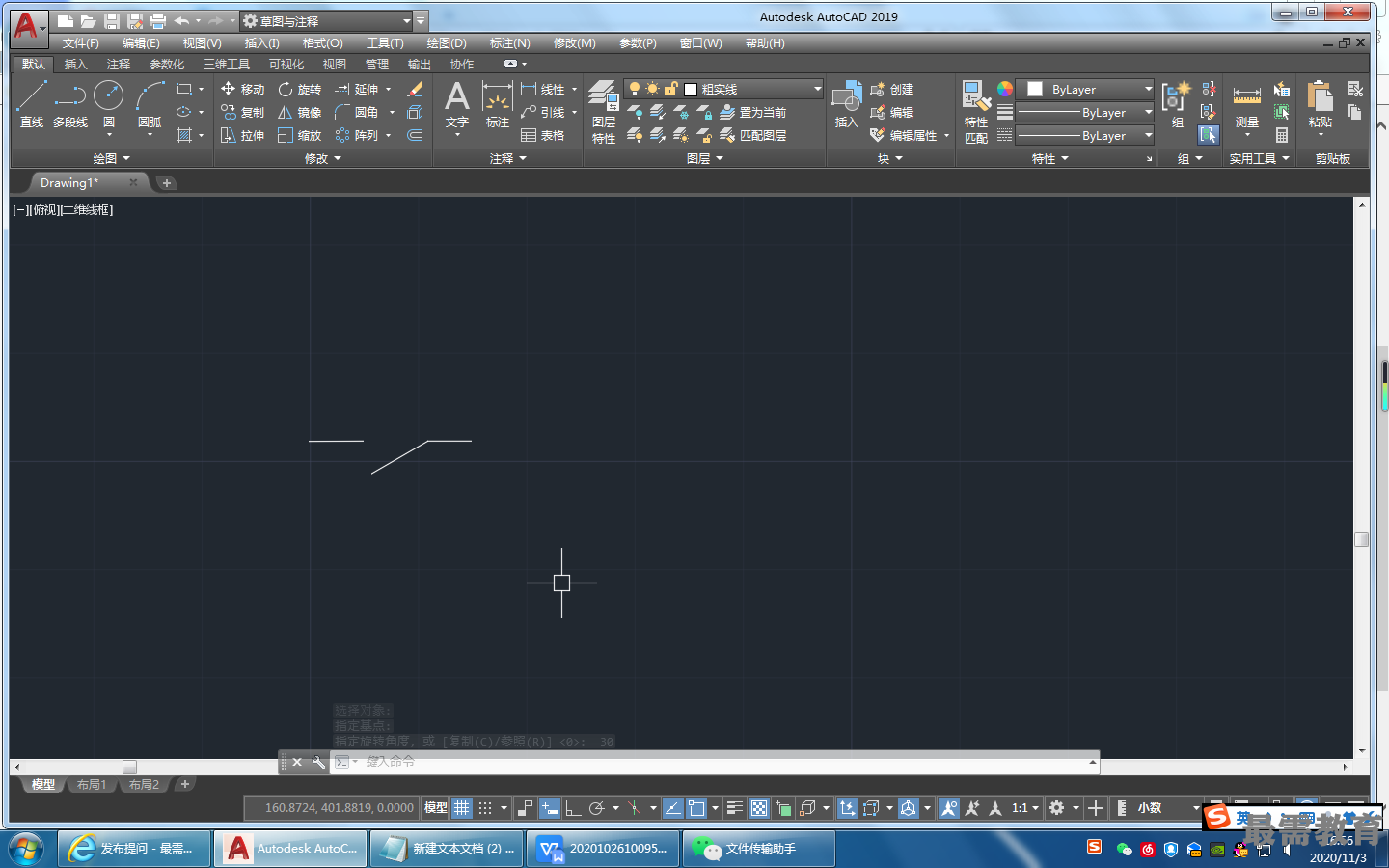

(2)單擊“默認”選項卡的“修改”面板中的“旋轉”按鈕，打開“對象捕捉”功能，關閉“正交”功能，捕捉直線2的右端點，輸入旋轉的角度為30。結果如圖所示。

(3)單擊“默認”選項卡的“修改”面板中的“拉長”按鈕，將旋轉后的直線2沿著左端點方向拉長2mm，命令行提示與操作如下。
命令：_lengthen
選擇要量的對象或[增量(DE) /百分比（P)人總計（T) /動態(tài)（DY)] <增量（DE)>:
當前長度：10.0000
選擇要測量的對象或[增量(DE)/百分比（P)/總計（T)/動態(tài)（DY)] <增量（DE)>: DE
輸入長度增量或[角度(A)] <2.0000>:
選擇要修改的對象或[放棄（U)]:選取直線2的左下端
選擇要修改的對象或[放棄（U)]:

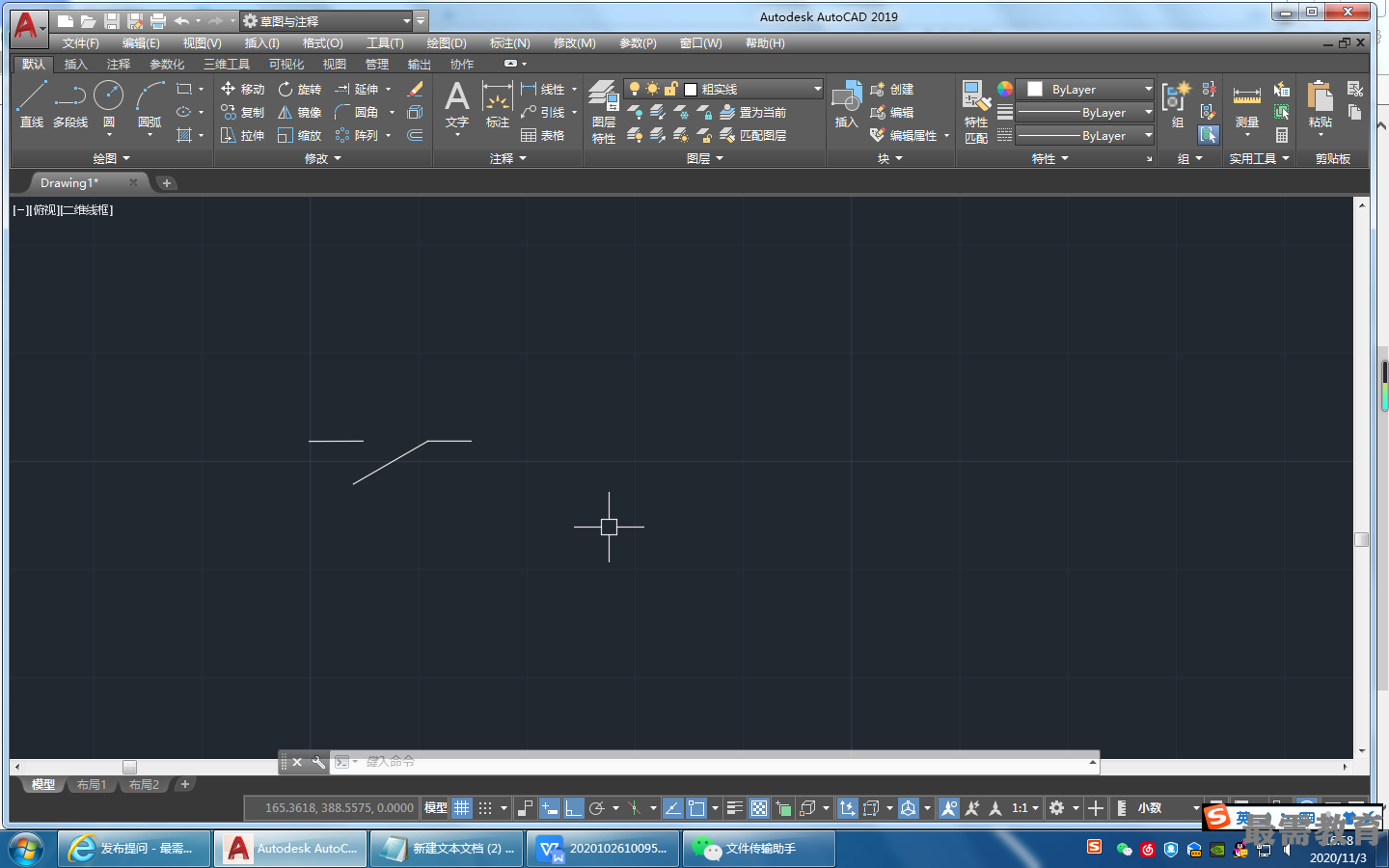

結果如圖所示。

(4)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，同時打開“對象捕捉”和“正交”功能，用鼠標左鍵捕捉直線1的右端點，向下繪制一條長為5mm的直線， 即為繪制完成的門聯(lián)鎖開關。
