CAD2019打斷命令怎么使用

提問人:卓娟發布時間:2020-11-04

(1)單擊“默認”選項卡的“繪圖"面板中的“圓”按鈕,繪制3個適當大小的圓,相對位置大致如圖所示.


(2)單擊“默認”選項卡的“修改”面板中的“打斷”按鈕,打斷上方兩圓,命令行提示與操作如下。
命令:_break
選擇對象:(選擇上面大圓上適當一點)
指定第二個打斷點或[第一點(F)]:(選擇此圓上適當?shù)牧硪稽c(diǎn))
用相同方法修剪上面的小圓,結果如圖所示。

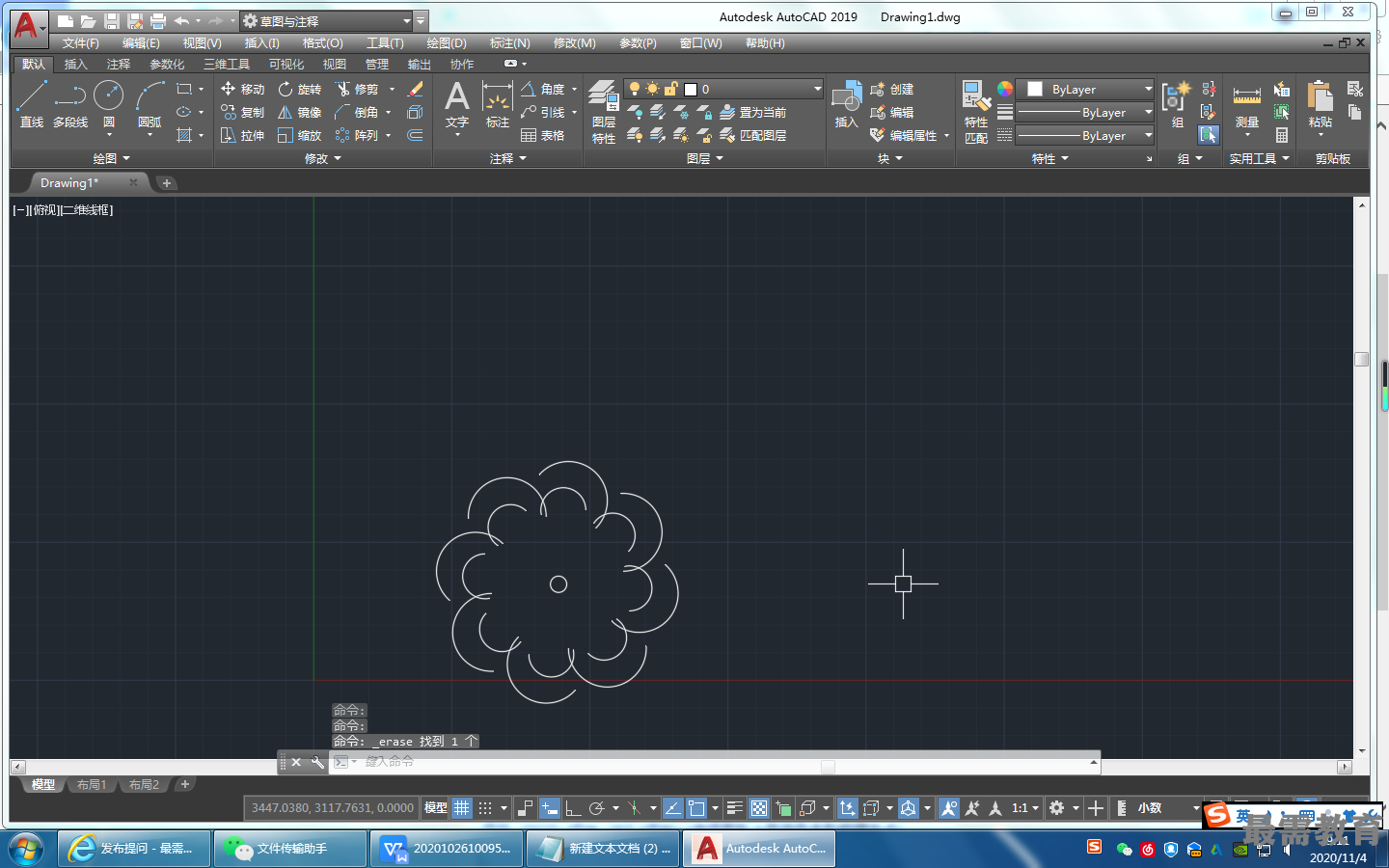

(3)單擊“默認”選項卡的“修改”面板中的“環形陣列”按鈕,捕捉未修剪小圓的圓心為中心點,陣列修剪的圓弧的項目數為8,命令行提示與操作如下。
命令:_arraypolar
選擇對象:(選擇剛打斷形成的兩段圓弧)
選擇對象:
類型=極軸 關聯=否
指定陣列的中心點或[基點(B)/旋轉軸(A)]:捕捉下面未修剪小圓的圓心)
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I) /項目間角度(A) /填充角度(F) /行(ROW)/層 (L) /旋轉項目(ROT) /退出(X)] <退出>:i
輸入陣列中的項目數或[表達式(E)] <6>: 8
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I) /項目間角度(A) /填充角度(F)/行(ROW) /層 (L) /旋轉項目(ROT) /退出(X)] <退出>:(選擇圖形上面藍色方形編輯夾點)
**拉伸半徑**
指定半徑(往下拖動夾點,拖到合適的位置,單擊)
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I) /項目間角度(A) /填充角度(F) /行(ROW) /層 (L)/旋轉項目(ROT)/退出(X)] <退出>:
