CAD2019怎樣操作分解命令

提問人:卓娟發布時間:2020-11-04

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕,打開“圖層特性管理器”選項板,新建以下3個圖層。
①第一圖層命名為“輪廓線”圖層,線寬為0.30mm,其余屬性默認。
②第二圖層命名為“剖面線”圖層,顏色為藍色,其余屬性默認。
③第三圖層命名為“中心線”圖層,顏色為紅色,線型為CENTER,其余屬性默認。
(2)將“中心線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,以{ (-5,25), (41,25) }為坐標點繪制一條水平中心線。
(3)將“粗實線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕,以{ (0,0),(36,50) }為角點坐標繪制矩形。
(4)單擊“默認”選項卡的“修改”面板中的“分解”按鈕,將矩形分解,命令行提示與操作如下。
命令:._explode
選擇對象: (選擇矩形)
選擇對象:

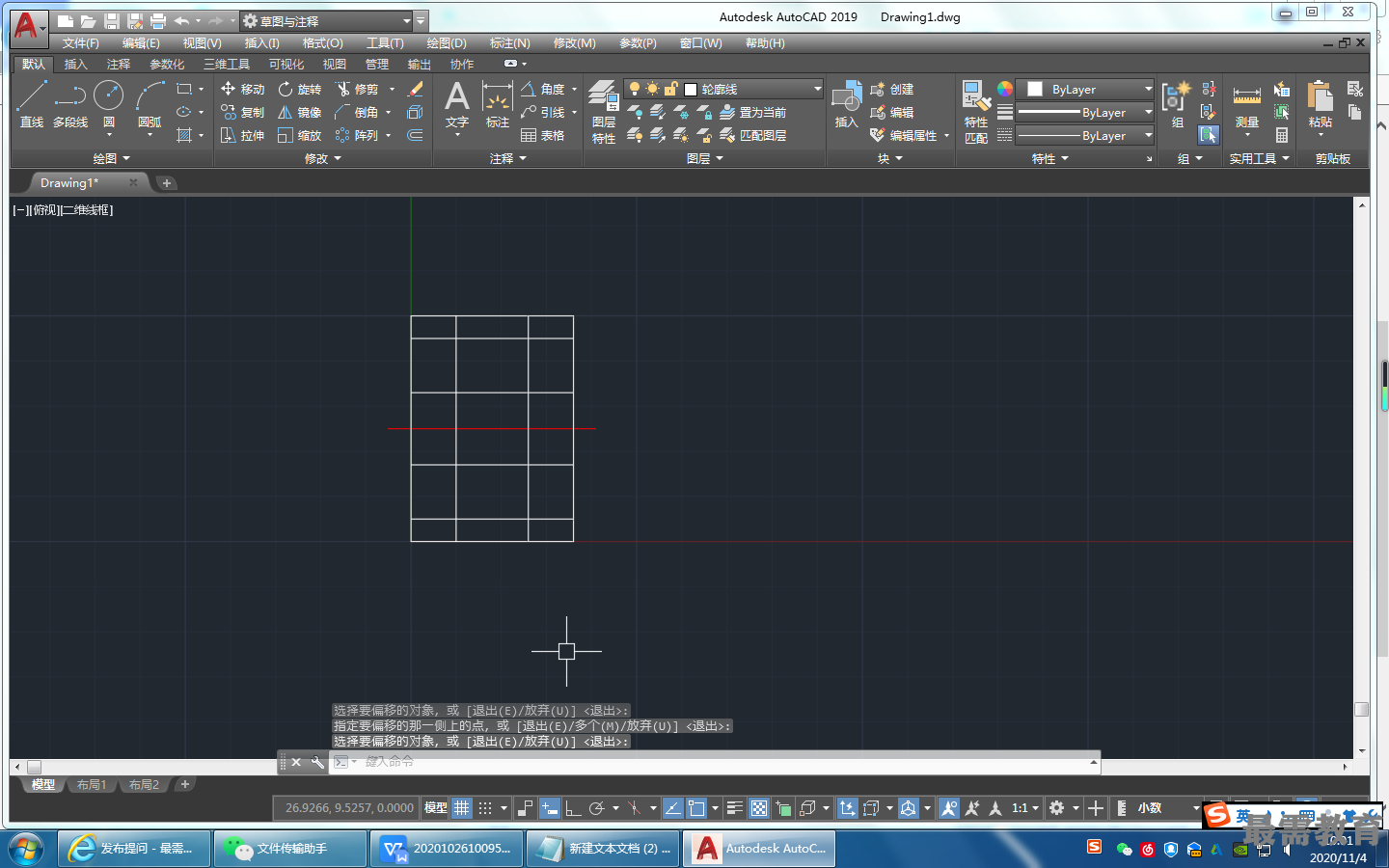

(5)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕,將上側的水平直線向下偏移,偏移距離分別為5、17、33、45,將左側的豎直直線向右偏移,偏移距離分別為10和26,效果如圖所示。

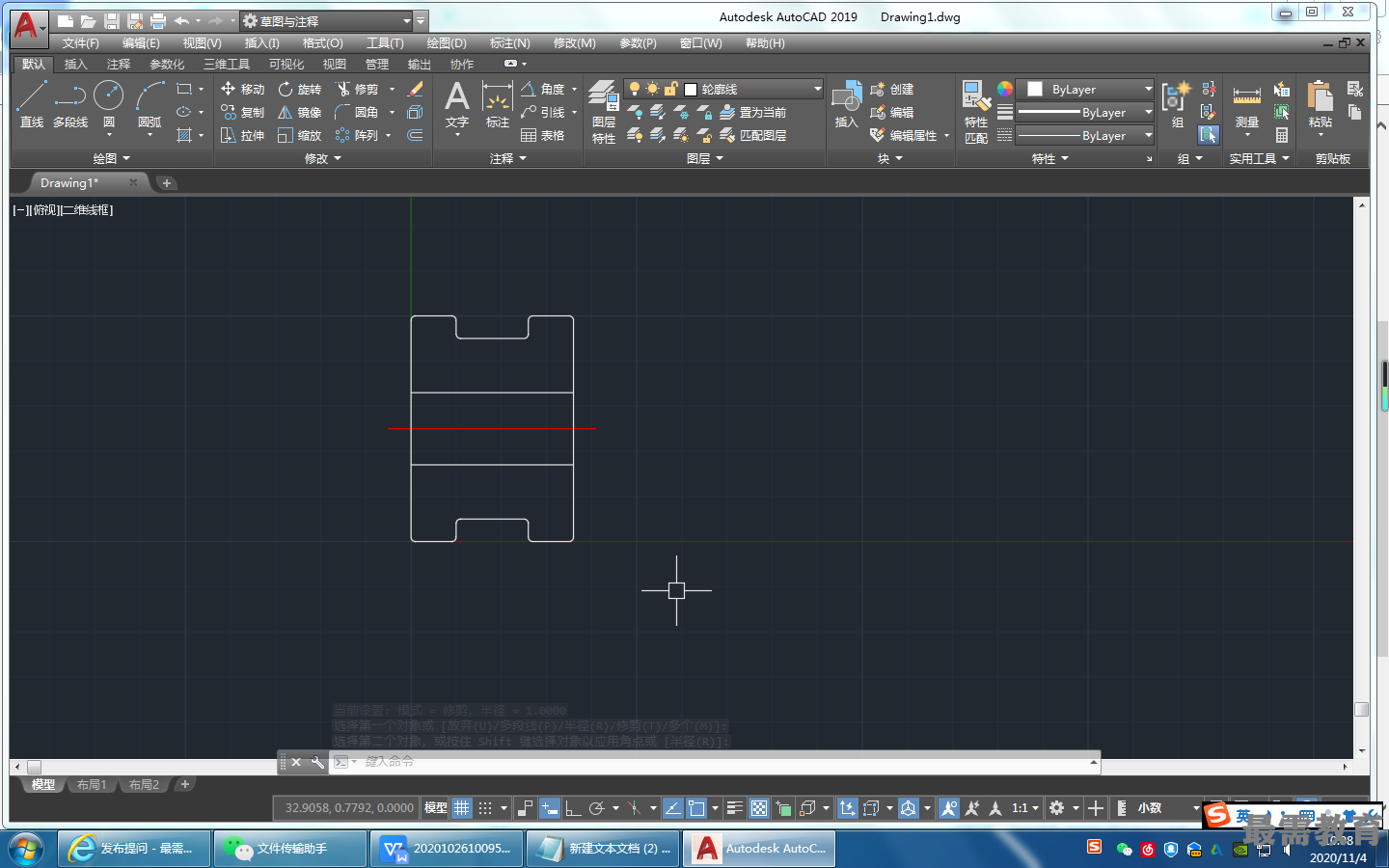

(6)單擊“默認”選項卡的“修改”面板中的“修剪”按鈕,修剪圖形,效果如圖所示。


(7)單擊“默認”選項卡的“修改”面板中的“圓角”按鈕,對圖形進行圓角處理,圓角半徑為1,效果如圖所示。

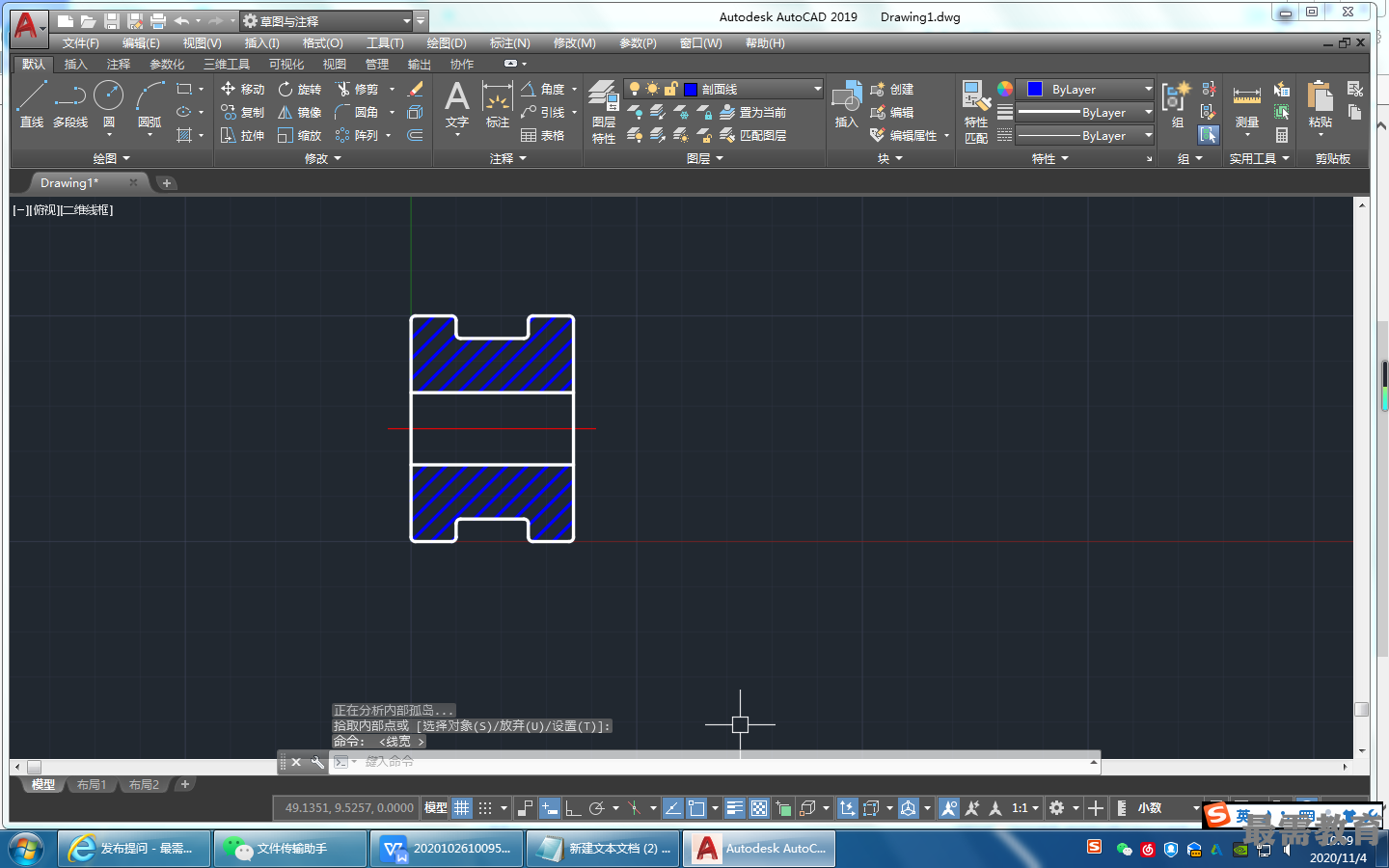

(8)將“剖面線”圖層設置為當前圖層,單擊“默認”選項卡的“繪圖”面板中的“圖案填充”按鈕,在打開的“圖案填充創建”選項卡中設置“圖案填充”為ANSI31,“角度”為0,“比例”為1,對圖形進行圖案填充,效果如圖所示
