單行文本標注選項說明AutoCAD2019

提問人:卓娟發布時間:2020-11-04

(1)指定文字的起點:在此提示下直接在繪圖區選擇一點作為輸入文本的起始點,執行上述命令后,即可在指定位置輸入文本文字,輸入后按Enter鍵,文本文字另起一行,可繼續輸入文字,待全部輸入完后按兩次Enter鍵,退出TEXT命令.可見,TEXT命令也可創建多行文本,只是這種多行文本每一行是一個對象,不能對多行文本同時進行搡作。
(2)對正(J):在“指定文字的起點或[對正(J)/樣式(S)]”提示下輸入J,用來確定文本的對齊方式,對齊方式?jīng)Q定文本的哪部分與所選插入點對齊.執行此選項,AutoCAD 2019提示如下。
輸入選項[左(L) /居中(C)/右(R) /對齊(A) /中間(M) /布滿(F) /左上(L) /中上(TL) /右上(TR)/ 左中(ML) /正中(MC) /右中(MR) /左下(BL) /中下(BC) /右下(BR)]:
在此提示下選擇一個選項作為文本的對齊方式。當文本文字水平排列時,AutoCAD為標注文本的文字定義了如圖所示的頂線、中線、基線和底線,各種對齊方式如圖所示,圖中大寫字母對應上述提示中的各命令。

選擇“對齊(A)”選項,要求用戶指定文本行基線的起始點與終止點的位置,AutoCAD 2019提示如下。
指定文字基線的第一個端點:(指定文本行基線的起點位置)
指定文字基線的第二個端點:(指定文本行基線的終點位置)
輸入文字:(輸入一行文本后按Enter鍵)
輸入文字:(繼續輸入文本或直接按Enter鍵結束命令)
輸入的文本文字均勻地分布在指定的兩點之間,如果兩點間的連線不水平,則文本行傾斜放置,傾斜角度由兩點間的連線與X軸夾角確定;字高、字寬根據兩點間的距離、字符的 多少以及文本樣式中設置的寬度系數自動確定。指定了兩點之后,每行輸入的字符越多,字寬和字高越小。
其他選項與“對齊”類似,此處不再贅述。

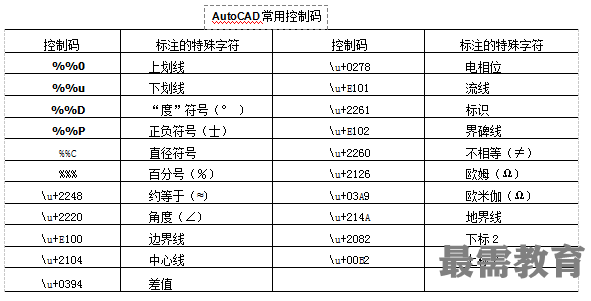

實際繪圖時,有時需要標注一些特殊字符,例如直徑符號、上劃線或下劃線、溫度符號等,由于這些符號不能直接從鍵盤上輸入,AutoCAD 2019提供了一些控制碼,用來實現這些要求??刂拼a用兩個百分號(%%)加一個字符構成,常用的控制碼及功能如表所示。


其中,%%0和%%1;分別是上劃線和下劃線的開關,第一次出現此符號開始畫上劃線和下劃線,第二次出現此符號上劃線和下劃線終止。
