AutoCAD2019怎樣操作多行文字標注

提問人:卓娟發布時間:2020-11-04

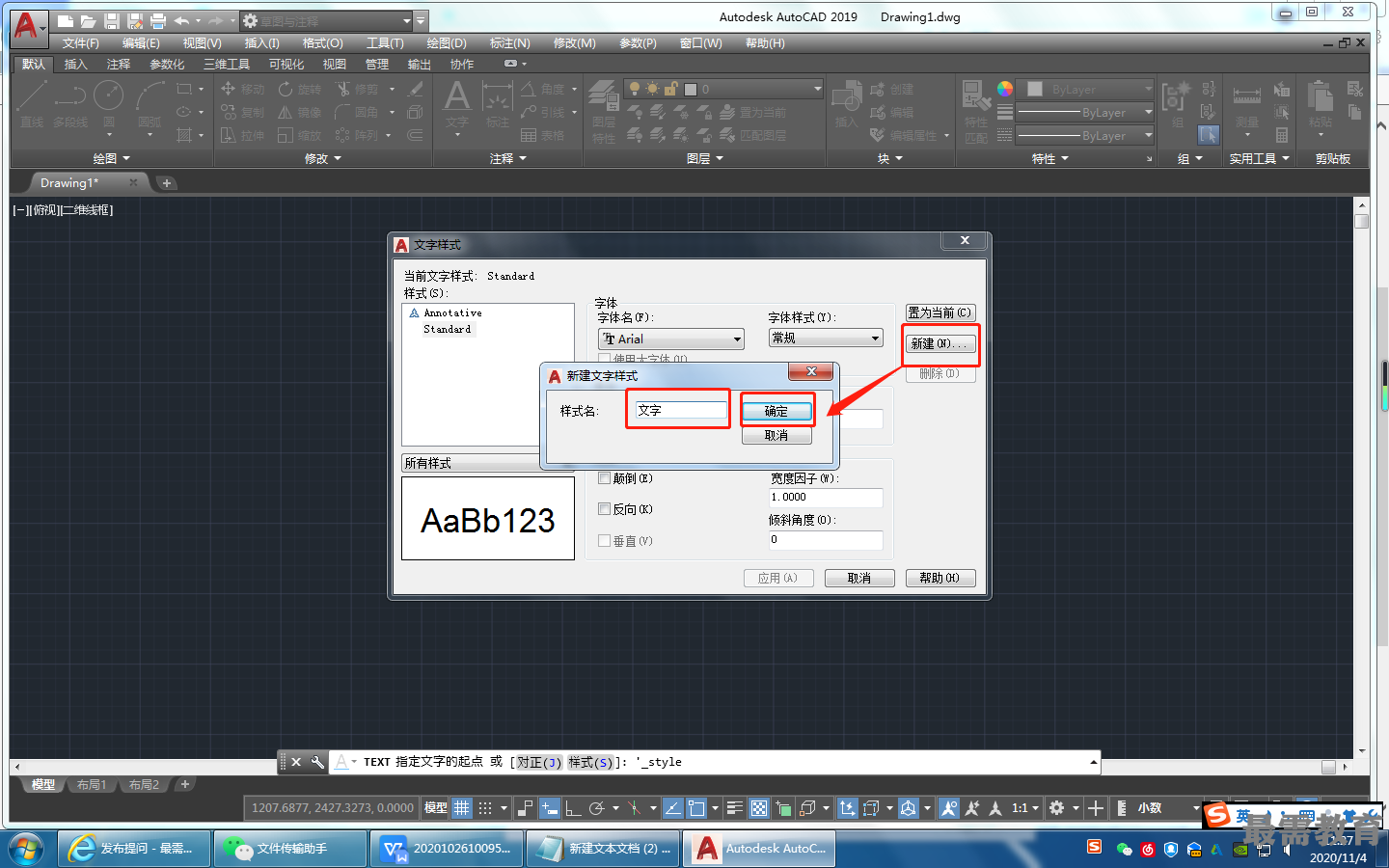

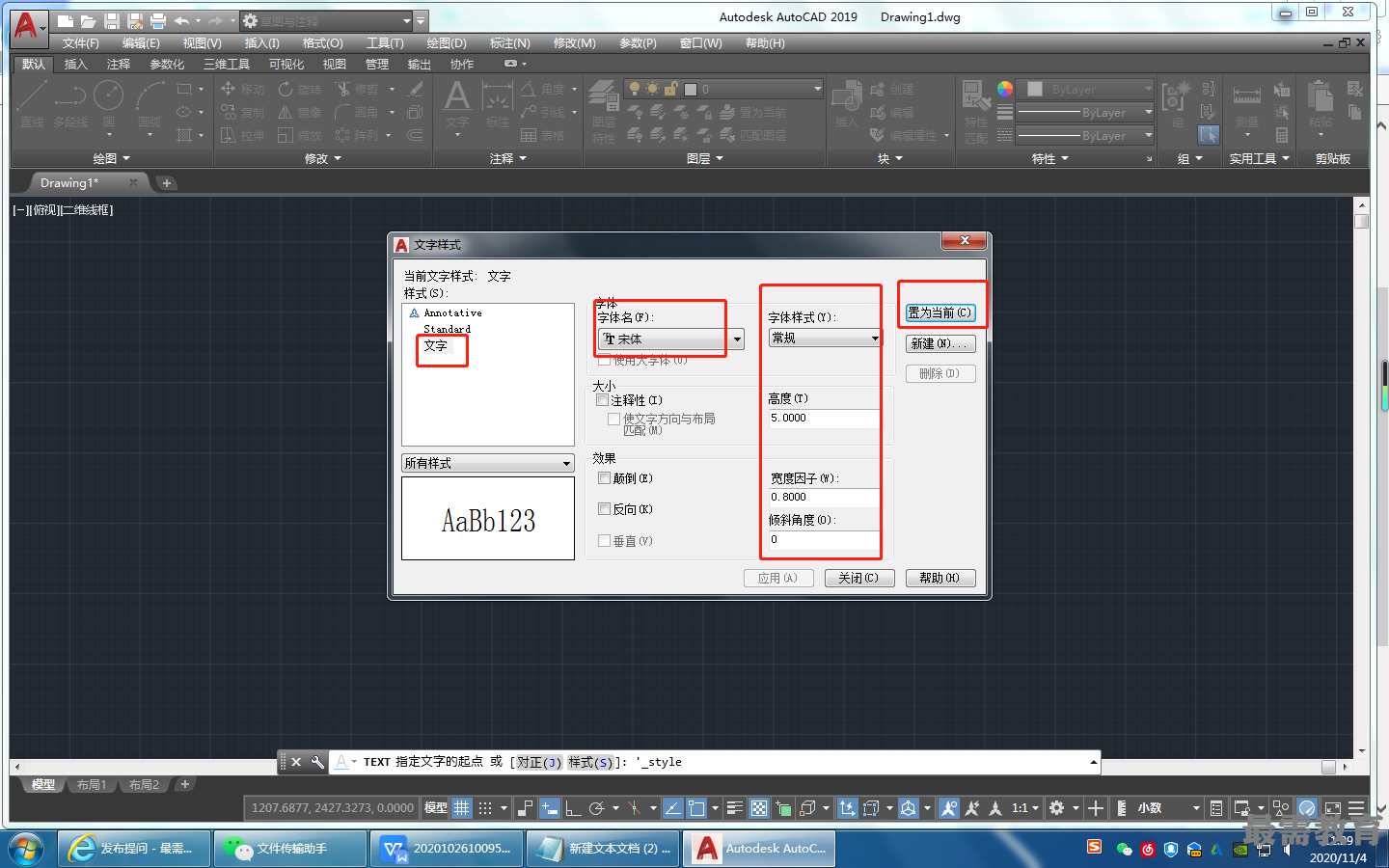

(1)單擊“默認”選項卡的“注釋”面板中的“文字樣式”按鈕彈出“文字樣式”對話框,單擊“新建”按鈕,彈出“新建文字樣式"對話框,輸入“文字”,如圖所示,單擊“確定”按鈕,返回“文字樣式”對話框,設置新樣式參數。在“字體名”下拉菜單中選擇“宋體”,設置“寬度因子”為0.8, “高度”為5,其余參數默認,如圖所示。單擊“置為當前”按鈕,將新建文字樣式置為當前。



(2)單擊“默認”選項卡的“注釋”面板中的“多行文字”按鈕,在空白處單擊,指定第一角點,向右下角拖動出適當距離,單擊,指定第二點,打開多行文字編輯器和“文字編輯器”選項卡,輸入技術要求的文字,如圖所示。

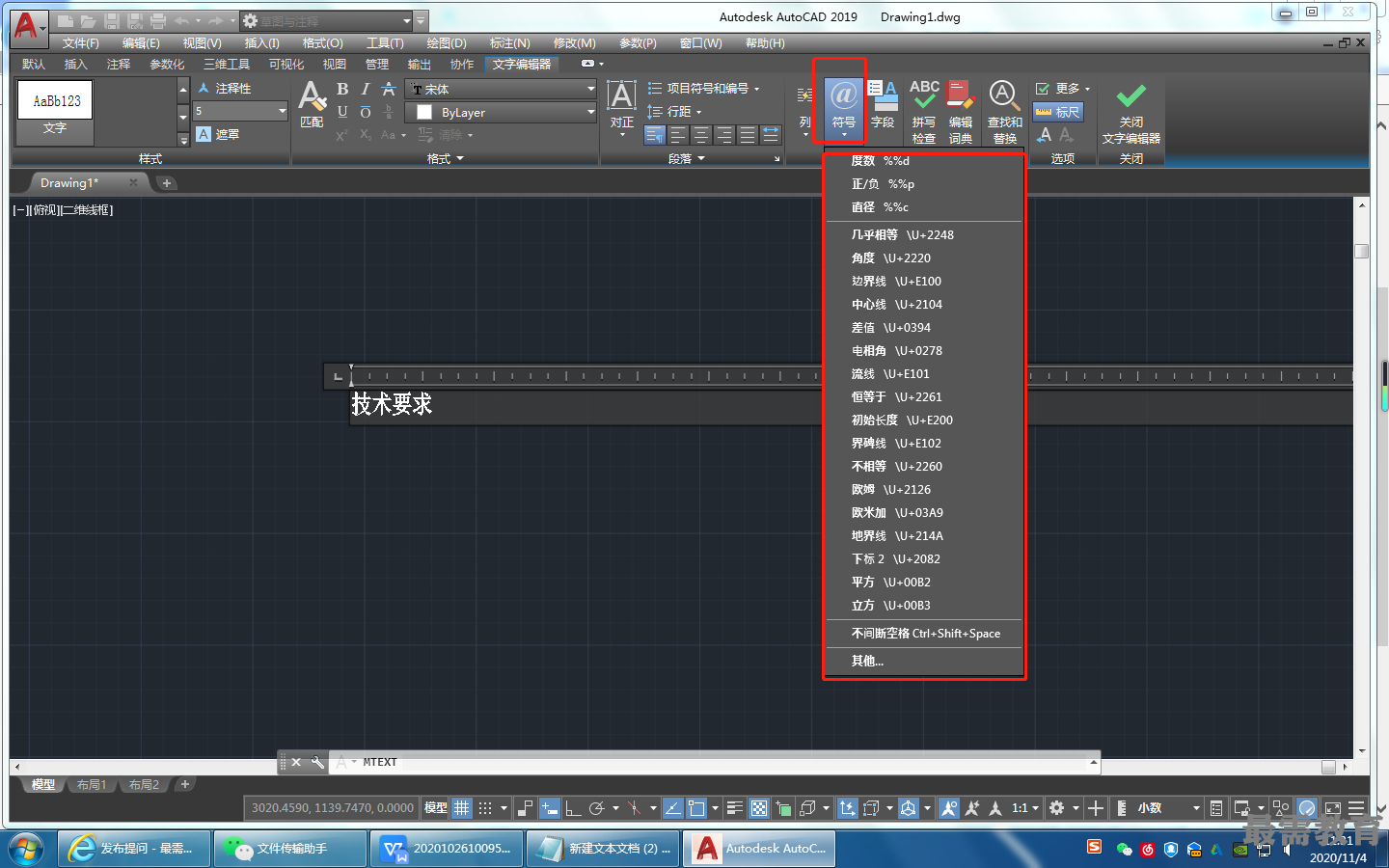

(3)單擊“文字編輯器”選項卡的“插入”面板中的“符號”下拉菜單,如圖所示。

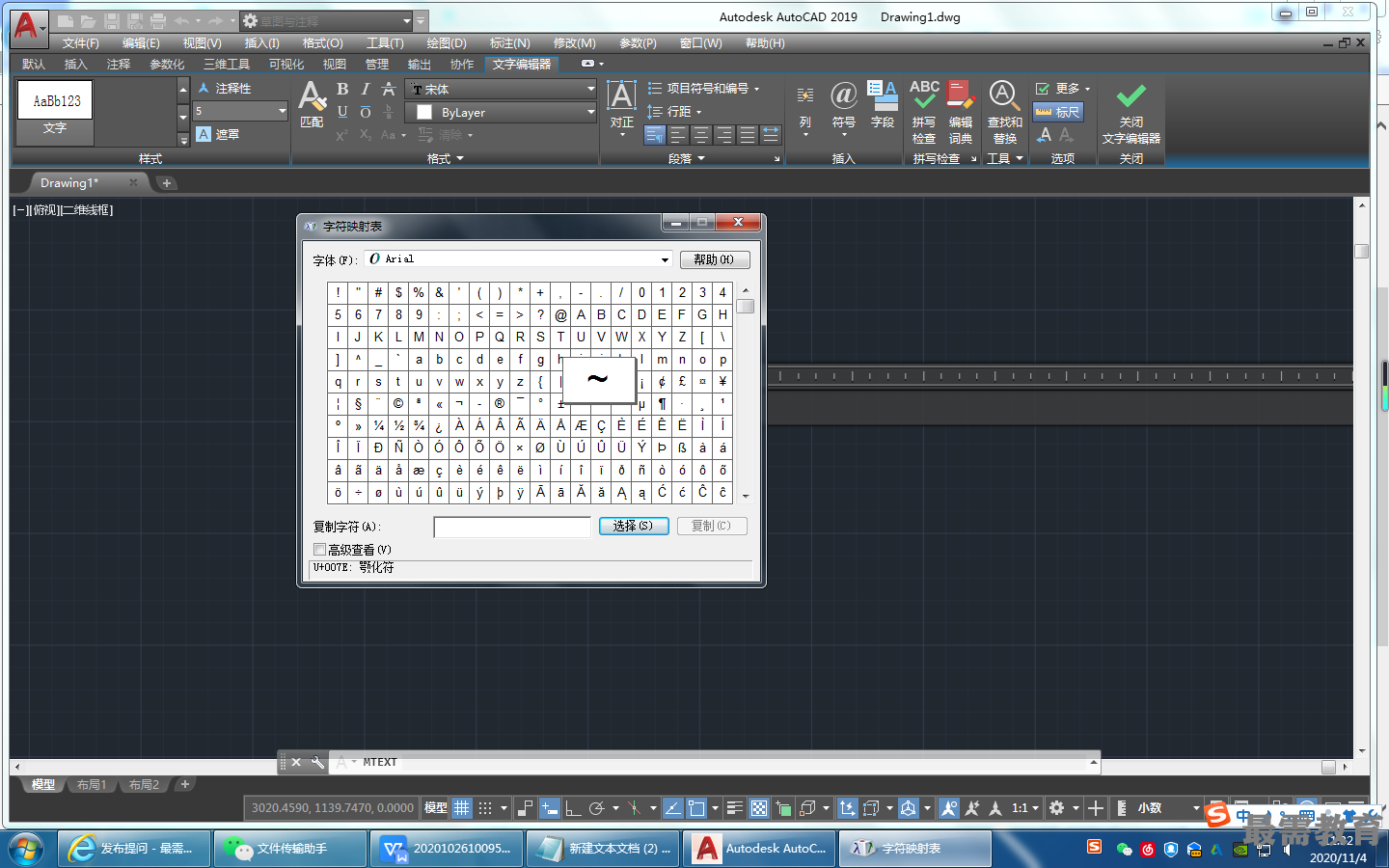

(4)選擇“其他”命令,彈出“字符映射表”對話框,如圖所示,選中“鄂化符"字符,單擊“選擇”按鈕,在“復制字符”文本框中顯示加載的字符“~”,單擊“復制”按鈕,復制字符,單擊右上角的按鈕,退出窗口。


(5)右擊,在彈出的快捷菜單中選擇“粘貼”命令,完成字符插入,插入結果如圖所示。

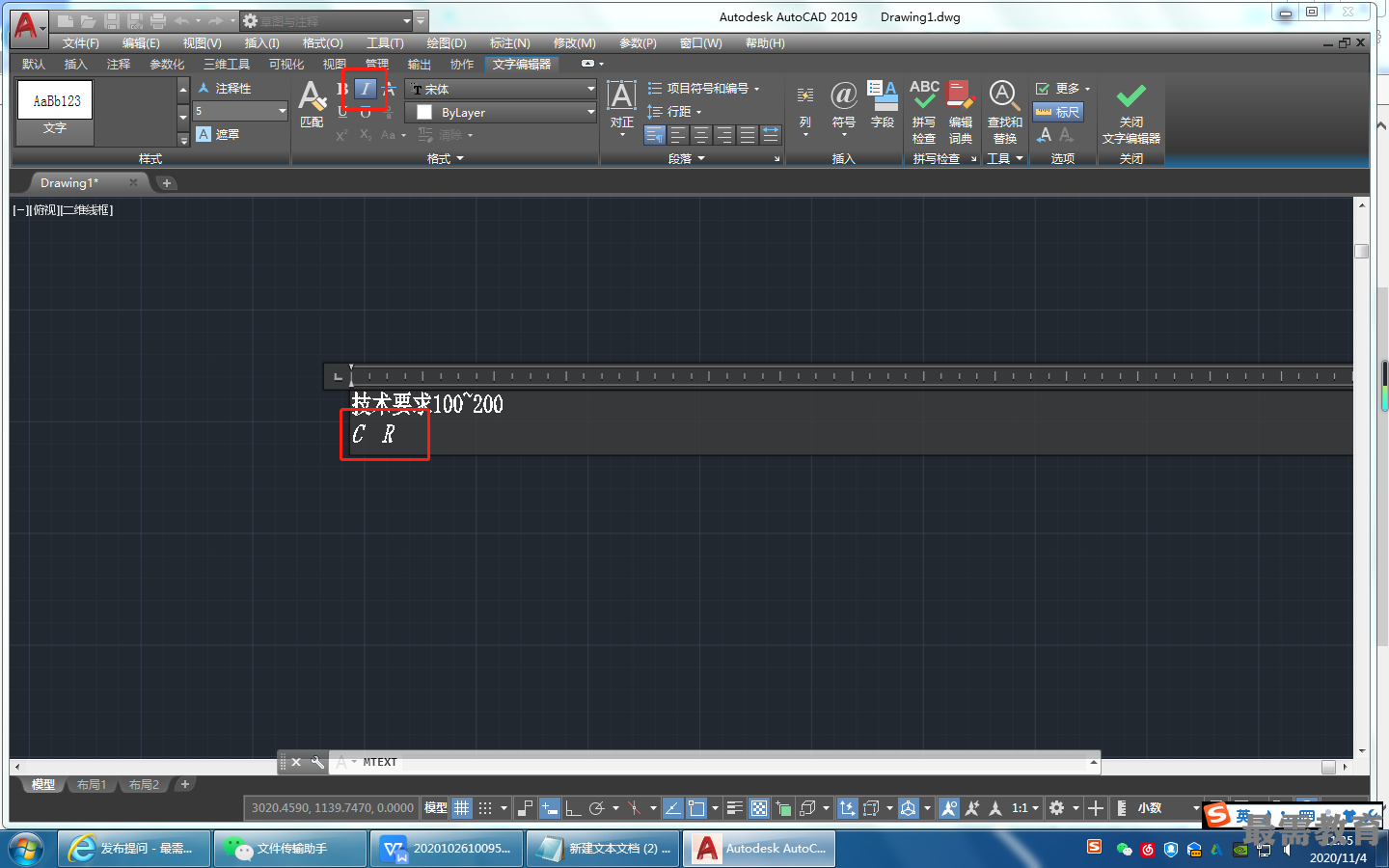

(6)選中字母C,單擊“格式”面板中的“斜體”按鈕,將字母更改為斜體,采用相同的方式將字母R更改為斜體,結果如圖所示。

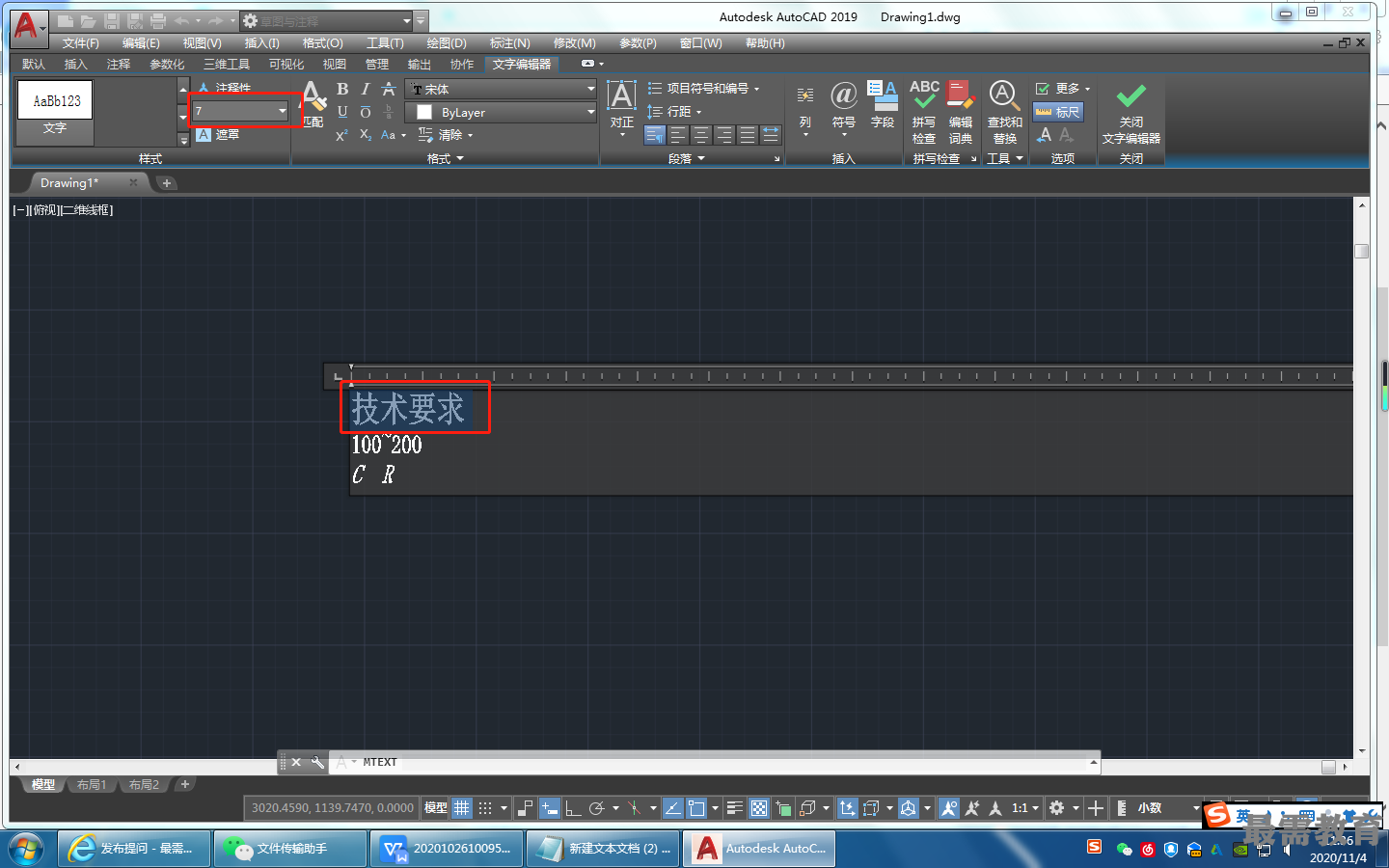

(7)選中第一行中的“技術要求”,將文字高度更改為7,最終結果如圖所示。
