CAD2019多行文本標注的選項說明

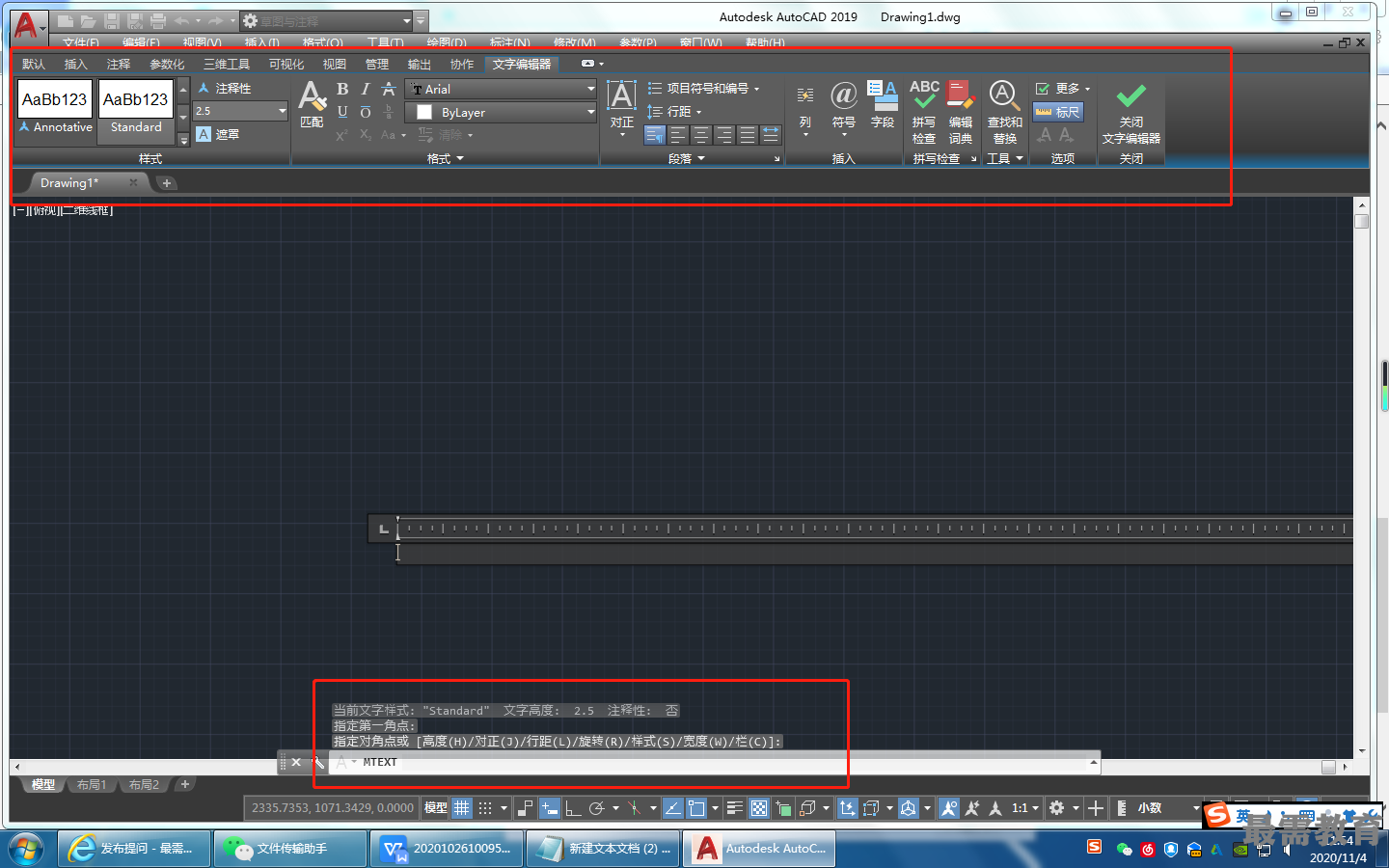

單擊“默認”選項卡“注釋”面板中的“多行文字”按鈕，命令行提示如下。
命令：_mtext
當前文字樣式："Standard" 文字髙度：2.5 注釋性：否
指定第一角點：
指定對角點或[高度(H) /對正（J) /行距（L) /旋轉(R) /樣式（S) /寬度(W) /欄(C)]:
(1)指定對角點：在繪圖區選擇兩個點作為矩形框的兩個角點，AutoCAD 2019以這兩個點為對角點構成一個矩形區域，其寬度作為將來要標注的多行文本的寬度，第一個點作為第一行文本頂線的起點。響應后AutoCAD 2019打開“文字編輯器”選項卡和“多行文字”編輯器，可利用此編輯器輸入多行文本文字并對其格式進行設置。

(2)對正(J):用于確定所標注文本的對齊方式。選擇該選項，AutoCAD 2019提示如下。
輸入對正方式[左上(TL) /中上（TC) /右上（TR) /左中（ML) /正中（MC) /右中（MR) /左下（BL) /中下(BC)/右下（BR)〈左上（TL)>:
這些對齊方式與TEXT命令中的各對齊方式相同。選擇一種對齊方式后按Enter鍵，系統回到上一級提示。
(3)行距(L):用于確定多行文本的行間距。這里所說的行間距是指相鄰兩文本行基線之間的垂直距離。選擇此選項，AutoCAD 2019提示如下。
輸入行距類型[至少(A)/精確（E)〈至少(A)>:
在此提示下有“至少”和“精確”兩種方式確定行間距。
①在“至少”方式下，系統根據每行文本中最大的字符自動調整行間距。
②在“精確”方式下，系統為多行文本賦予一個固定的行間距，可以直接輸入一個確切的間距值，也可以輸入nX的形式。其中n是一個具體數，表示行間距設置為單行文本高度的n倍，而單行文本高度是本行文本字符高度的1.66倍。
(4)旋轉(R):用于確定文本行的傾斜角度。選擇該選項，AutoCAD2019提示如下。
指定旋轉角度 <0>:(輸入傾斜角度）
輸入角度值后按Enter鍵，系統返回到“指定對角點或[高度(H)/對正(J)/行距(L)/旋轉(R)/ 樣式(S)/寬度(W)/欄(C)]:”的提示。
(5)樣式(S):用于確定當前的文本文字樣式。
(6)寬度(W):用于指定多行文本的寬度?？稍诶L圖區選擇一點，與前面確定的第一個 角點組成一個矩形框的寬作為多行文本的寬度；也可輸入一個數值，精確設置多行文本的寬度。
(7)欄(C):根據欄寬、欄間距寬度和欄高組成矩形框。
“文字編輯器”選項卡：用來控制文本文字的顯示特性?？梢栽谳斎胛谋疚淖智霸O(shè)置文本的特性，也可以改變己輸入的文本文字特性。要改變已有文本文字顯示特性，首先應選擇要修改的文本，選擇文本的方式有以下3種。
①將光標定位到文本文字開始處，按住鼠標左鍵，拖動到文本末尾。
②雙擊某個文字，則該文字被選中。
③3次單擊鼠標左鍵，則選中全部內容。
下面介紹輸入文字選項卡中部分選項的功能。
①“文字高度”下拉列表框：用于確定文本的字符高度，可在文本編輯器中設置輸入新的字符高度，也可從此下拉列表框中選擇己設定過的高度值。
②“粗體”按鈕和“斜體”按鈕:用于設置加粗或斜體效果，但這兩個按鈕只對 TrueType字體有效。
③“刪除線”按鈕：用于在文字上添加水平刪除線。
④“下劃線”按鈕和“上劃線”按鈕:用于設置或取消文字的上下劃線。
⑤“堆疊”按鈕:為層疊或非層疊文本按鈕，用于層疊所選的文本文字，也就是創建分?jǐn)?shù)形式。當文本中某處出現“/” “^”或“#” 3種層疊符號之一時，選中需層疊的文字， 才可層疊文本。二者缺一不可。則符號左邊的文字作為分子，右邊的文字作為分母進行層疊。
AutoCAD 2019提供了3種分?jǐn)?shù)形式。
如果選中后單擊該按鈕，得到分?jǐn)?shù)形式。
如果選中后單擊該按鈕，則得到上下形式，此形式多用于標注極限偏差。
如果選中后單擊該按鈕，則創建斜排的分?jǐn)?shù)形式。
如果選中已經層疊的文本對象后單擊該按鈕，則恢復到非層疊形式。
⑥“傾斜角度”文本框:用于設置文字的傾斜角度。
⑦“符號”按鈕：用于輸入各種符號。單擊該按鈕，系統打開符號列表，可以從中選擇符號輸入到文本中。
⑧“字段”按鈕：用于插入一些常用或預設字段。單擊該按鈕，系統打開“字段” 對話框，用戶可從中選擇字段插入到標注文本中。
⑨“追蹤”下拉列表框：用于增大或減小選定字符之間的空間。1.0表示設置常規間距，設置大于1.0表示增大間距，設置小于1.0表示減小間距。
⑩“寬度因子”下拉列表框：用于擴展或收縮選定字符。1.0表示設置代表此字體中字母的常規寬度，可以增大該寬度或減小該寬度。
?“上標”按鈕:將選定文字轉換為上標，即在輸入線的上方設置稍小的文字。
?“下標”按鈕:將選定文字轉換為下標，即在輸入線的下方設置稍小的文字。
?“項目符號和編號”下拉列表：顯示用于創建列表的選項，縮進列表以與第一個選定的段落對齊。如果清除復選標記，多行文字對象中的所有列表格式都將被刪除，各項將被轉換為純文本。
關閉：如果選擇該選項，將從應用了列表格式的選定文字中刪除字母、數字和項目符號。不更改縮進狀態。
以數字標記：應用將帶有句點的數字用于列表中的項的列表格式。
以字母標記：應用將帶有句點的字母用于列表中的項的列表格式。如果列表含有的項多于字母中含有的字母，可以使用雙字母繼續序列。
以項目符號標記：應用將項目符號用于列表中的項的列表格式。
起點；在列表格式中啟動新的字母或數字序列。如果選定的項位于列表中間，則選定項下面的未選中的項也將成為新列表的一部分。
繼續：將選定的段落添加到上面最后一個列表然后繼續序列。如果選擇了列表項而非段落，選定項下面的未選中的項將繼續序列。
允許自動項目符號和編號：在輸入時應用列表格式。以下字符可以用作字母和數字后的標點但不能用作項目符號：句點（.）、逗號（，）、右括號（)）、右尖括號（>)、 右方括號（])和右花括號（})。
允許項目符號和列表：如果選擇該選項，列表格式將應用到外觀類似列表的多行文字對象中的所有純文本。
拼寫檢查：確定輸入時拼寫檢查處于打開還是關閉狀態。
編輯詞典：顯示詞典對話框，從中可添加或刪除在拼寫檢查過程中使用的自定義詞典。
標尺：在編輯器頂部顯示標尺。拖動標尺末尾的箭頭可更改文字對象的寬度。列模式處于活動狀志時，還顯示高度和列夾點。

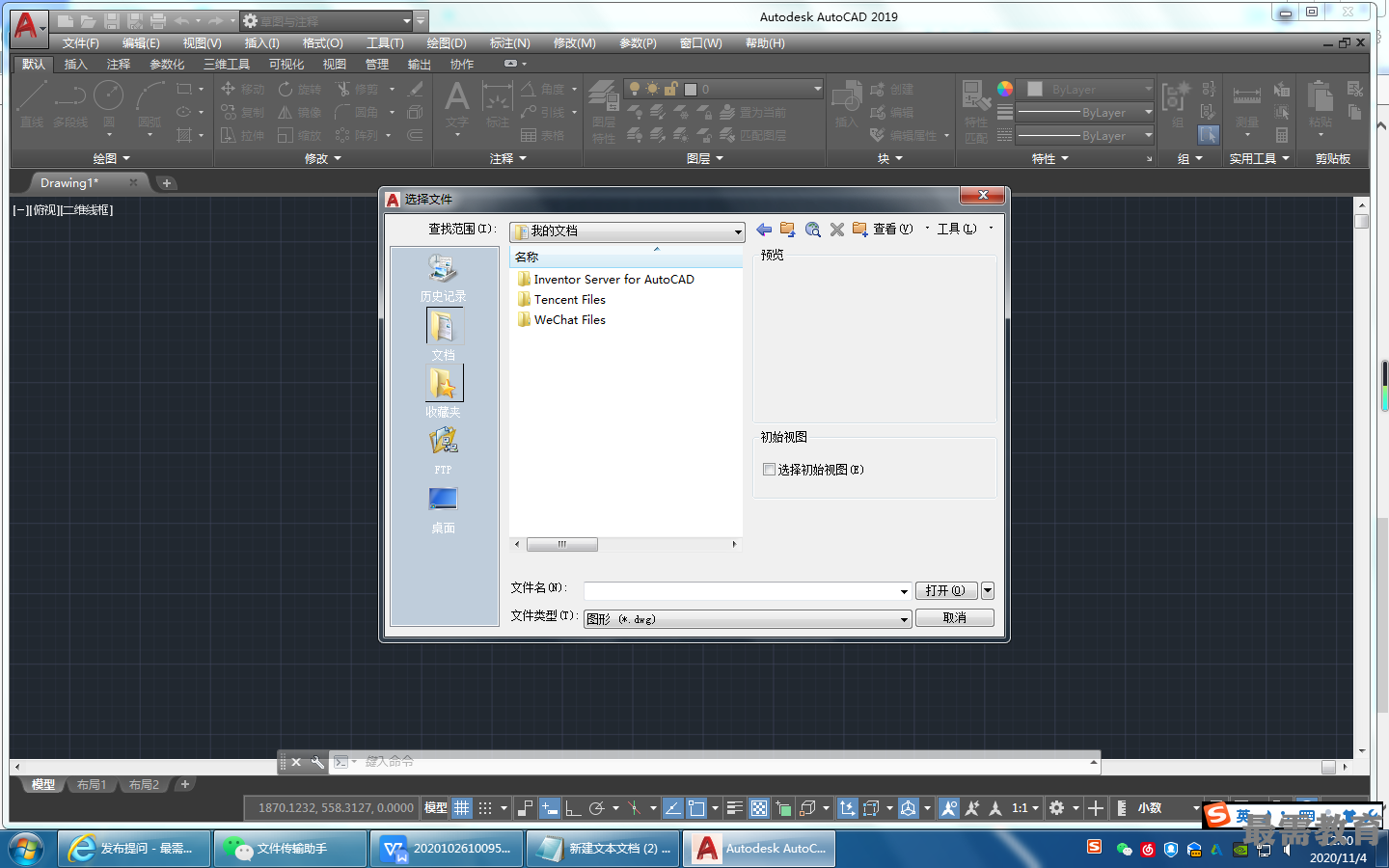

?輸入文字：選擇該選項，系統打開“選擇文件”對話框。選擇任意 ASCII或RTF格式的文件。輸入的文字保留原始字符格式和樣式特性，但可以在多行文字編 輯器中編輯和格式化輸入的文字。選擇要輸入的文本文件后，可以替換選定的文字或全部文字，或在文字邊界內將插入的文字附加到選定的文字中。輸入文字的文件必須小于32KB。
