CAD 2019定義表格樣式選項說明

提問人:卓娟發布時間:2020-11-04

(1)“新建”按鈕:?jiǎn)螕粼摪粹o,系統打開“創建新的表格樣式”對話框,如圖所示。輸入新的表格樣式名后,單擊“繼續”按鈕,系統打開“新建表格樣式:Standand副本”對話框,從中可以定義新的表格樣式。

“新建表格樣式”對話框的“單元樣式”下拉列表框中有3個重要的選項:“數據” “表頭”和“標題”,分別控制表格中數據、列標題和總標題的有關參數,如圖所示。在“新建表格樣式”對話框中有3個重要的選項卡,分別介紹如下。

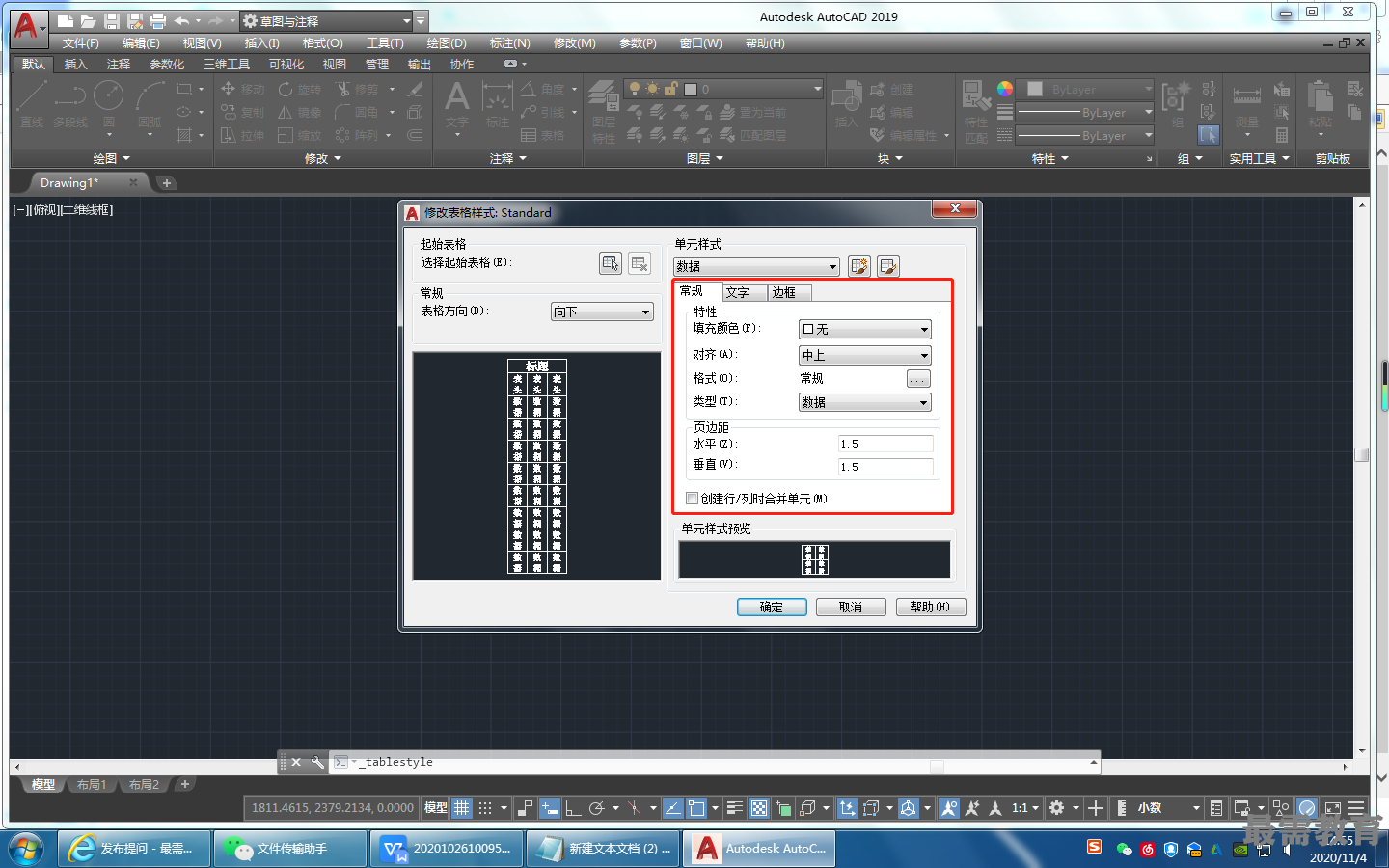

①“常規”選項卡:用于控制數據欄格與標題欄格的上下位置關系,如圖所示。


②“文字”選項卡:用于設置文字屬性,選擇該選項卡,在“文字樣式”下拉列表框中可以選擇已定義的文字樣式并應用于數據文字,也可以單擊右側的按鈕重新定義文字樣式。其中“文字高度” “文字顏色”和“文字角度”各選項設定的相應參數格式可供用戶選擇,如圖所示。


③“邊框”選項卡:用于設置表格的邊框?qū)傩?,下面的邊框線按鈕控制數據邊框線的各種形式,如繪制所有數據邊框線、只繪制數據邊框外部邊框線、只繪制數據邊框內部邊框線、無邊框線、只繪制底部邊框線等。選項卡中的“線寬” “線型”和“顏色”下拉列表框則控制邊框線的線寬、線型和顏色;選項卡中的“間距”文本框用于控制單元格邊界和內容之間的間距,如圖所示。


(2)“修改”按鈕:用于對當前表格樣式進行修改,方式與新建表格樣式相同。
