CAD2019線選項卡的介紹

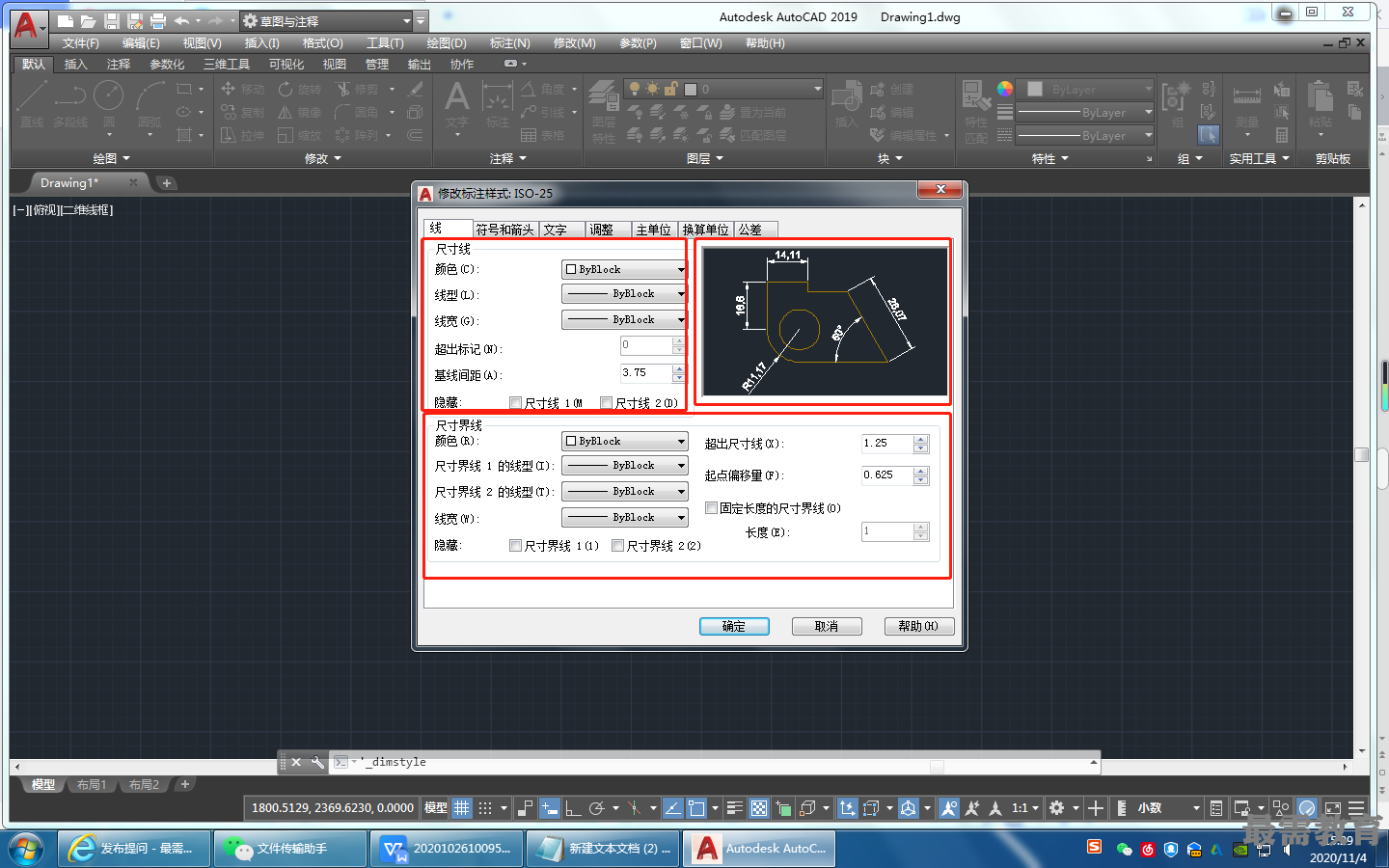

在“新建標注樣式”對話框中,第一個選項卡就是“線”選項卡,如圖所示。該選項卡用于設置尺寸線、尺寸界線的形式和特性?,F(xiàn)對該選項卡中的各選項分別說明如下。
1."尺寸線”選項組
該選項組用于設置尺寸線的特性,其中各選項的含義如下。
(1) “顏色”(“線型”“線寬”)下拉列表框:用于設置尺寸線的顏色(線型、線寬)。
(2)“超出標記”微調框:當尺寸箭頭設置為短斜線、短波浪線等,或尺寸線上無箭頭時,可利用此微調框設置尺寸線超出尺寸界線的距離.
(3)“基線間距”微調框:設置以基線方式標注尺寸時,相鄰兩尺寸線之間的距離。
(4)“隱藏”復選框組:確定是否隱藏尺寸線及相應的箭頭。選中“尺寸線1(2)” 復選框,表示隱藏第一(二)段尺寸線。
2.“尺寸界線”選項組
該選項組用于確定尺寸界線的形式,其中各選項的含義如下。
(1)“顏色”(“線寬”)下拉列表框:用于設置尺寸界線的顏色(線寬)。
(2)“尺寸界線1(2)的線型”下拉列表框:用于設置第一條尺寸界線的線型 (DIMLTEX1系統變量).
(3)“超出尺寸線”微調框:用于確定尺寸界線超出尺寸線的距離。
(4)“起點偏移量”微調框:用于確定尺寸界線的實際起始點相對于指定尺寸界線起始點的偏移量。
(5)“隱藏”復選框組:確定是否隱藏尺寸界線。
(6)“固定長度的尺寸界線”復選框:選中該復選框,系統以固定長度的尺寸界線標注尺寸,可以在其下面的“長度”文本框中輸入長度值。
3.尺寸樣式顯示框
在“新建標注樣式”對話框的右上方,有一個尺寸樣式顯示框,該顯示框以樣例的形式顯示用戶設置的尺寸樣式。
