CAD2019調整選項卡

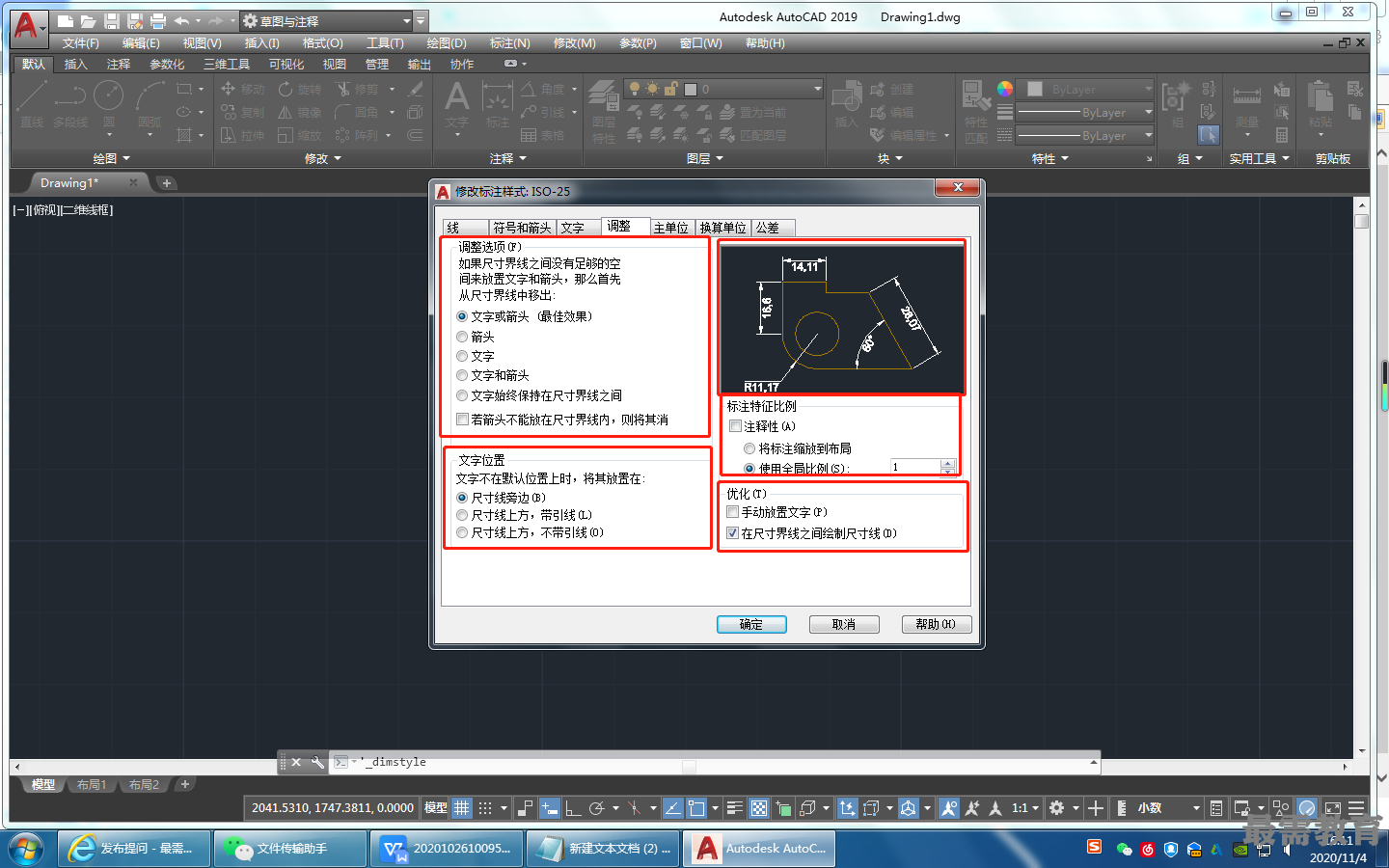

在“新建標注樣式”對話框中,第四個選項卡是“調整”選項卡,如圖所示。該選項卡根據兩條尺寸界線之間的空間,設置將尺寸文本、尺寸箭頭放置在兩尺寸界線內還是 外。如果空間允許,AutoCAD 2019總是把尺寸文本和箭頭放置在尺寸界線的里面;如果空間 不夠,則根據本選項卡的各項設置放置,現對該選項卡中的各選項分別說明如下。
1.“調整選項”選項組
(1)“文字或箭頭"單選按鈕:選中該單選按鈕,如果空間允許,把尺寸文本和箭頭都放置在兩尺寸界線之間;如果兩尺寸界線之間只夠放置尺寸文本,則把尺寸文本放置在 尺寸界線之間,而把箭頭放置在尺寸界線之外;如果只夠放置箭頭,則把箭頭放在里面, 把尺寸文本放在外面;如果兩尺寸界線之間既放不下文本,也放不下箭頭,則把二者均放 在外面。
(2)“文字和箭頭”單選按鈕:選中該單選按鈕,如果空間允許,把尺寸文本和箭頭都 放置在兩尺寸界線之間;否則,把尺寸文本和箭頭都放在尺寸界線外面。
2.“文字位置”選項組

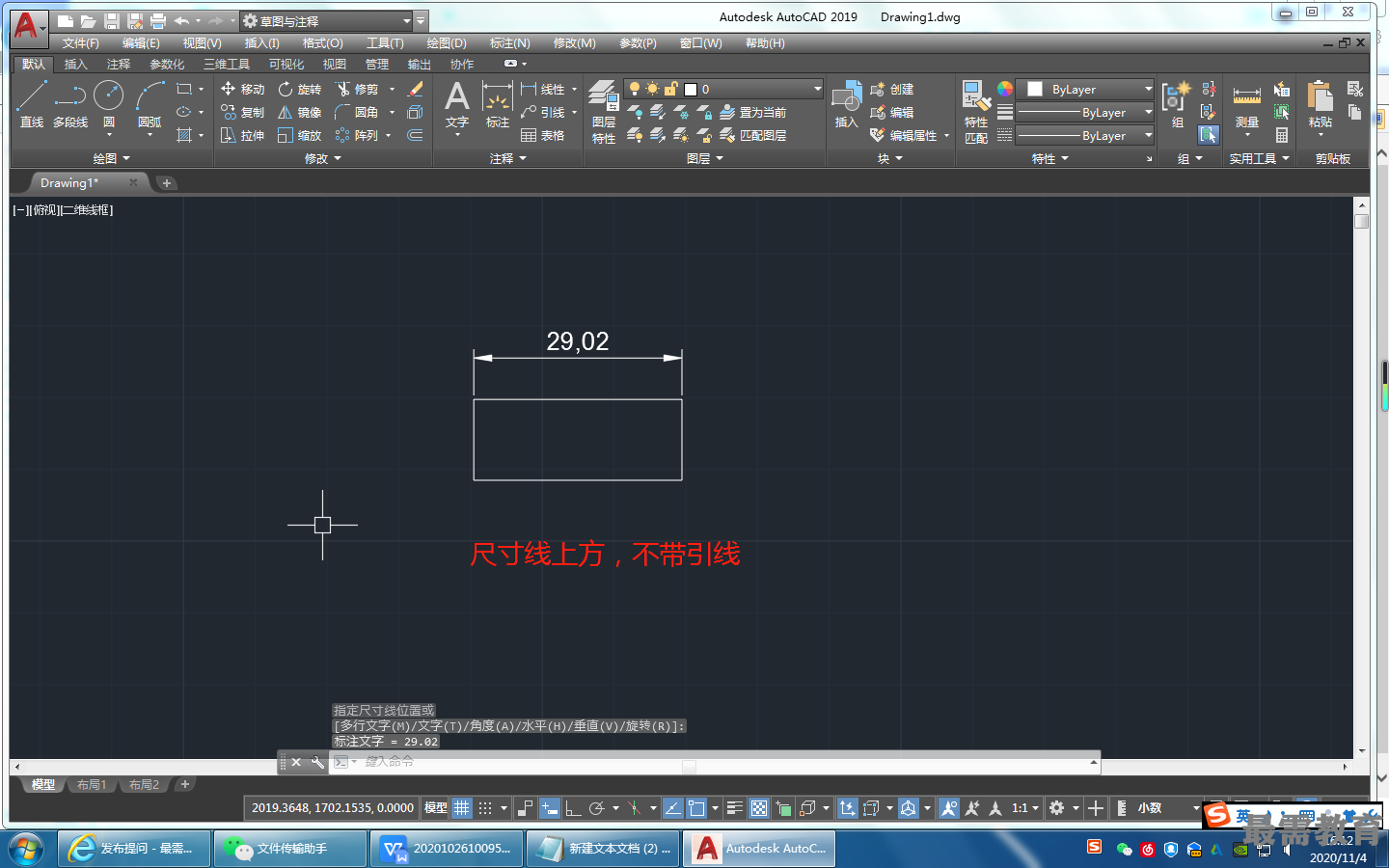

該選項組用于設置尺寸文本的位置,包括尺寸線旁邊;尺寸線上方,帶引線以及尺寸線上方,不帶引線,如圖所示
3.“標注特征比例”選項組
(1)注釋性:指定標注為注釋性。注釋性對象和樣式用于控制注釋對象在模型空間或布局中顯示的尺寸和比例。
(2)“將標注縮放到布局”單選按鈕:根據當前模型空間視口和圖紙空間之間的比例確定比例因子。當在圖紙空間而不是模型空間視口中工作時,或當TILEMODE被設置為1時,將使用默認的比例因子1:0。
(3)“使用全局比例”單選按鈕:確定尺寸的整體比例系數。其后面的“比例值”微調 框可以用來選擇需要的比例。
4.“優化”選項組
該選項組用于設置附加的尺寸文本布置選項,包含以下兩個選項。
(1)“手動放置文字”復選框:選中該復選框,標注尺寸時由用戶確定尺寸文本的放置 位置,忽略前面的對齊設置。
(2)“在尺寸界線之間繪制尺寸線”復選框:選中該復選框,不管尺寸文本在尺寸界線 里面還是在外面,AutoCAD2019均在兩尺寸界線之間繪出一尺寸線;否則,當尺寸界線內放不下尺寸文本而將其放在外面時,尺寸界線之間無尺寸線。
