AutoCAD2019主單位選項卡

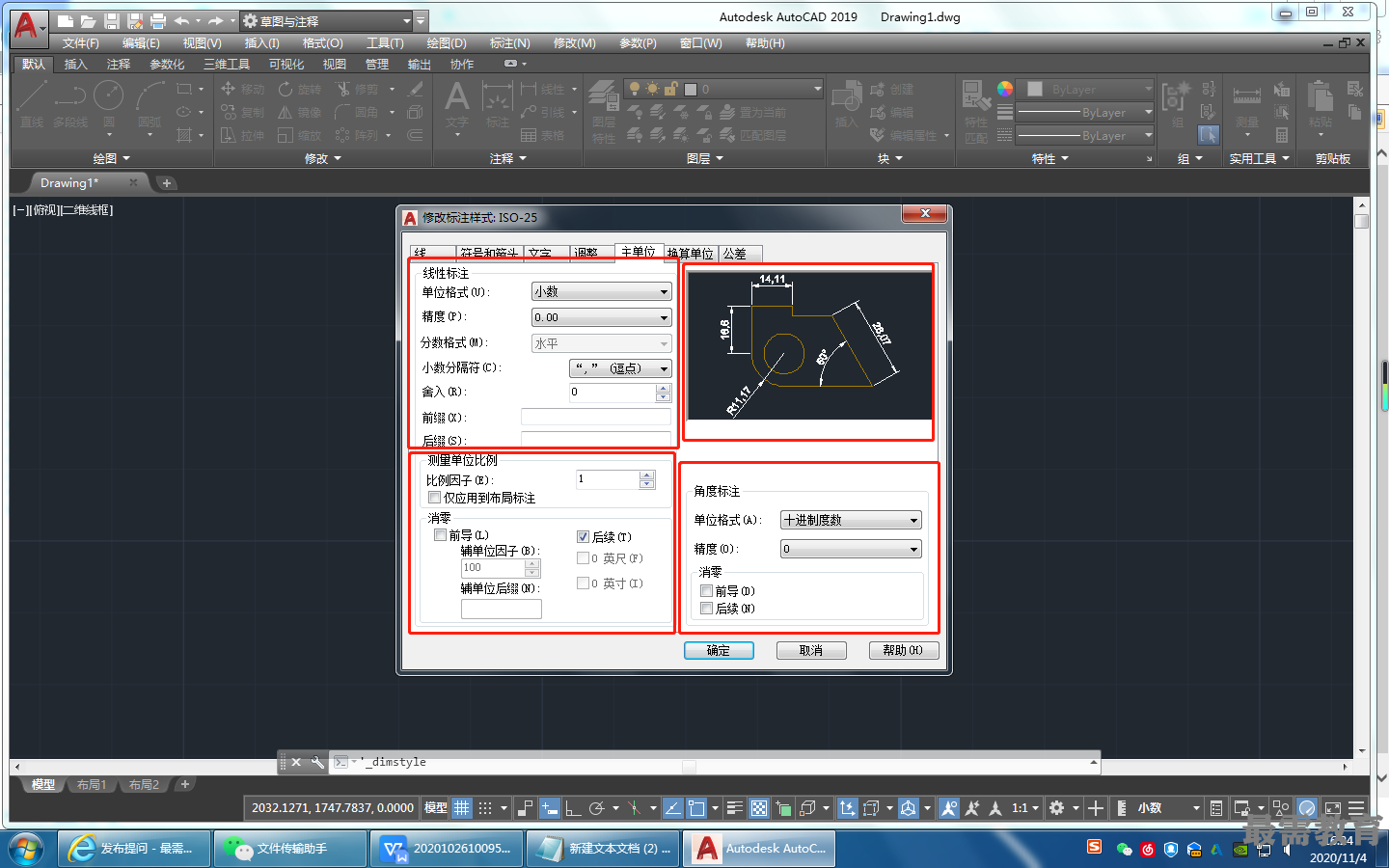

在“新建標注樣式”對話框中,第五個選項卡是“主單位”選項卡,如圖所示。 該選項卡用來設置尺寸標注的主單位和精度,以及為尺寸文本添加固定的前綴或后綴?,F(xiàn)對該選項卡中的各選項分別說明如下。
1.“線性標注”選項組
該選項組用來設置標注長度型尺寸時釆用的單位和精度。
(1)“單位格式”下拉列表框:用于確定標注尺寸時使用的單位制(角度型尺寸除外)。 在其下拉列表框中AutoCAD 2019提供了 “科學”“小數” “工程” “建筑” “分?jǐn)?shù)” “Windows 桌面” 6種單位制,可根據需要選擇。
(2)“精度”下拉列表框:用于確定標注尺寸時的精度,也就是精確到小數點后幾位。
(3)“分?jǐn)?shù)格式”下拉列表框:用于設置分?jǐn)?shù)的形式。AutoCAD 2019提供了 “水平” “對角”和“非堆疊” 3種形式供用戶選用.
(4)“小數分隔符”下拉列表框:用于確定十進制單位(Decimal)的分隔符。AutoCAD 2019提供了句點(.)、逗點(,)和空格3種形式系統默認的小數分隔符是逗點,所以每次 標注尺寸時要注意把此處設置為句點。
(5)“舍入”微調框:用于設置除角度之外的尺寸測量圓整規則。在文本框中輸入一個 值,如果輸入“r ”,則所有測量值均為整數。
(6)“前綴”文本框:為尺寸標注設置固定前綴??梢暂斎胛谋?,也可以利用控制符產 生特殊字符,這些文本將被加在所有尺寸文本之前。
(7)“后綴”文本框:為尺寸標注設置固定后綴。
2.“測量單位比例”選項組
該選項組用于確定AutoCAD 2019自動測量尺寸時的比例因子。其中“比例因子”微調 框用來設置除角度之外所有尺寸測量的比例因子。例如,用戶確定比例因子為2, AutoCAD 2019則把實際測量為1的尺寸標注為2。如果選中“僅應用到布局標注”復選框,則設置的比例因子只適用于布局標注。
3.“消零”選項組
該選項組用于設置是否省略標注尺寸時的0。
(1)“前導”復選框:選中該復選框,省略尺寸值處于高位的0。例如,0.50000標注為.50000。
(2)“后續”復選框:選中該復選框,省略尺寸值小數點后末尾的0。例如,8.5000標 注為8.5,而30.0000標注為30。
(3)“0英尺(寸)”復選框:選中該復選框,采用“工程”和“建筑”單位制時,如 果尺寸值小于1英尺(寸)時,省略尺(寸)。例如,0'-6 1/2"標注為6 1/2"。
4.“角度標注”選項組
該選項組用于設置標注角度時采用的角度單位。
