AutoCAD2019公差選項卡說明

在“新建標注樣式”對話框中，第七個選項卡是“公差”選項卡，如圖所示。該選項卡用于確定標注公差的方式，現對該選項卡中的各選項分別說明如下。

 1. “公差格式”選項組
該選項組用于設置公差的標注方式。

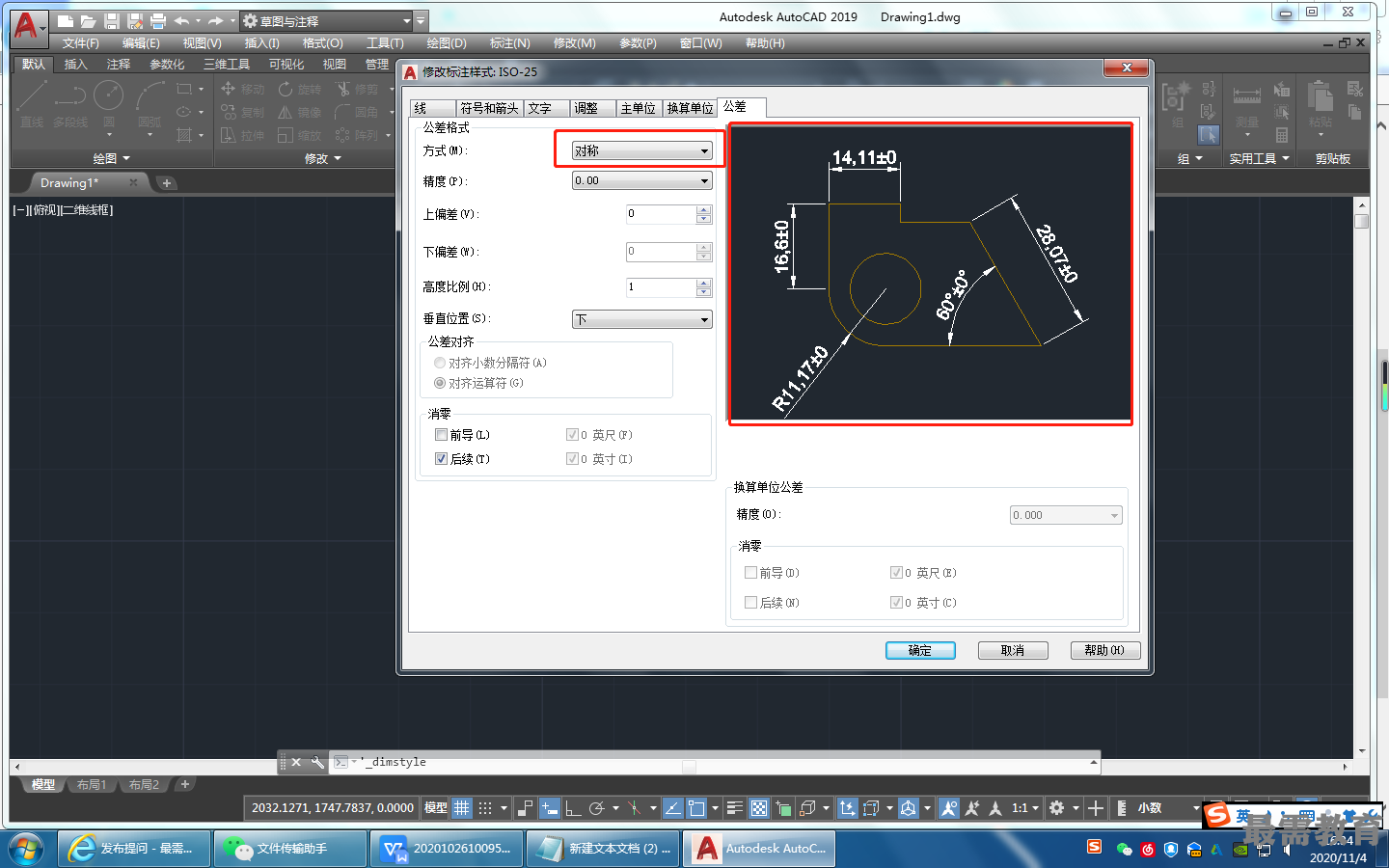

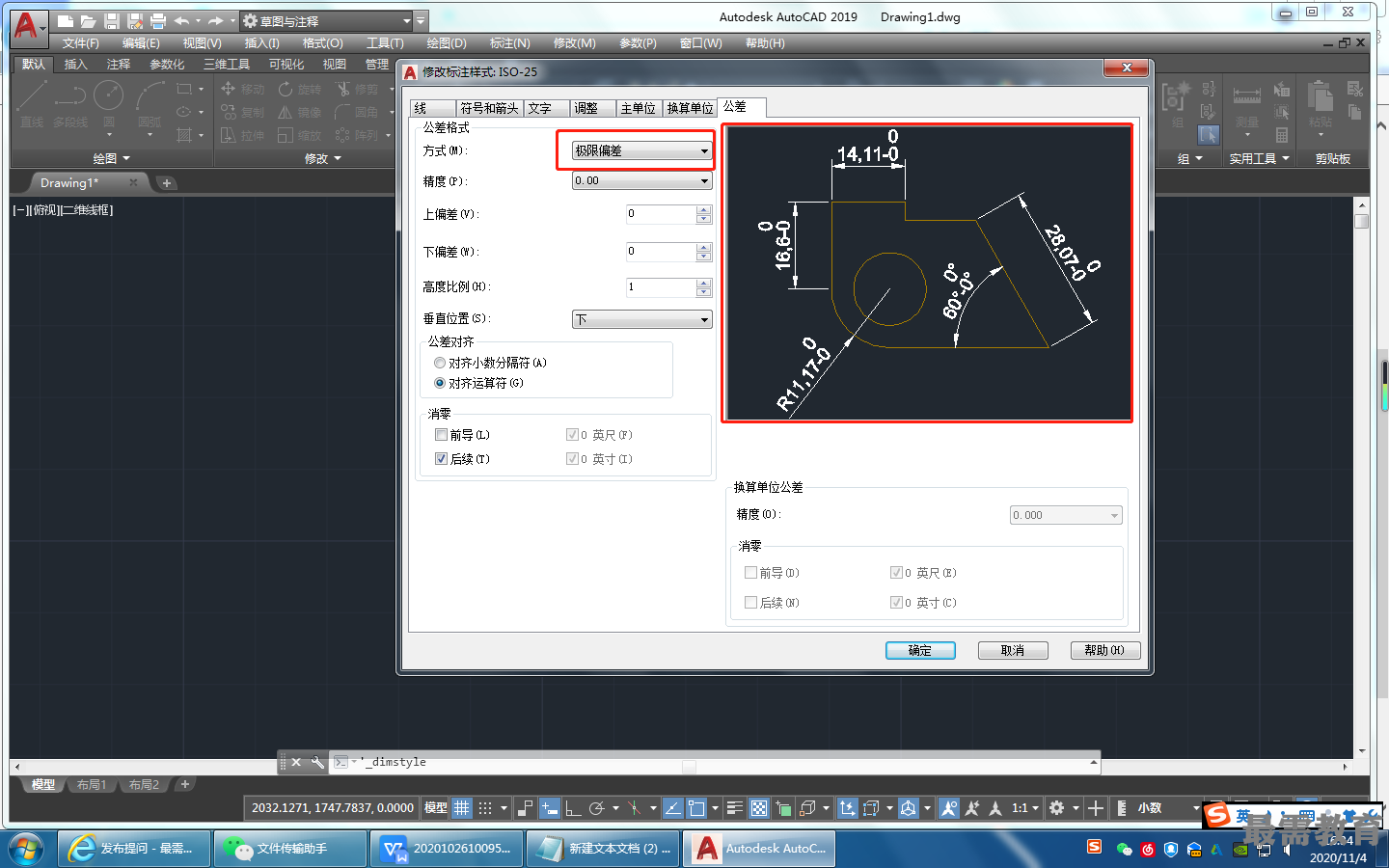

(1) “方式”下拉列表框：用于設置公差標注的方式。AutoCAD 2019提供了5種標注公差的方式，分別是“無” “對稱” “極限偏差” “極限尺寸”和“基本尺寸”，其中 “無”表示不標注公差。如圖所示。

(2)“精度”下拉列表框：用于確定公差標注的精度。
(3)“上（下）偏差”微調框：用于設置尺寸的上（下）偏差。
(4)“高度比例”微調框：用于設置公差文本的高度比例，即公差文本的高度與一般尺寸文本的高度之比。

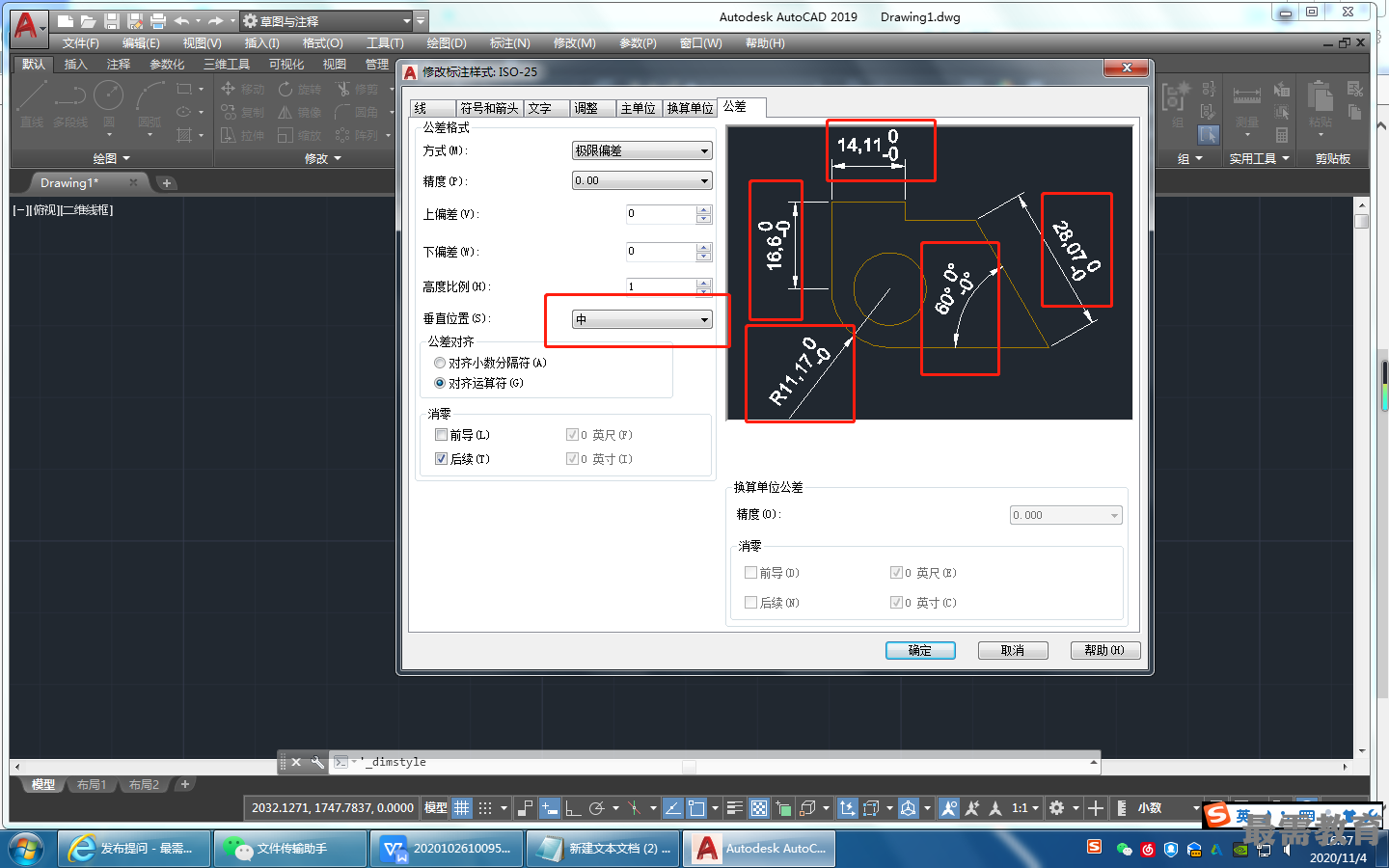

(5)“垂直位置”下拉列表框：用于控制“對稱”和“極限偏差”形式公差標注的文本對齊方式，如圖所示。

2.“公差對齊”選項組
該選項組用于在堆疊時控制上偏差值和下偏差值的對齊。
(1)“對齊小數分隔符”單選按鈕：選中該單選按鈕，通過值的小數分隔符堆疊值。
(2)“對齊運算符”單選按鈕：選中該單選按鈕，通過值的運算符堆疊值。
3.“消零”選項組
該選項組用于控制是否禁止輸出前導0和后續0以及0英尺和0英寸部分(可用DIMTZIN 系統變量設置)。
4.“換算單位公差”選項組
該選項組用于對形位公差標注的替換單位進行設置，各項的設置方法與上面相同。
