AutoCAD2019連續標注的操作步驟

提問人:卓娟發布時間:2020-11-04

(1)單擊“默認”選項卡的“注釋”面板中的“標注樣式”按鈕,打開“標注樣式 管理器”對話框,單擊“新建”按鈕,打開“創建新標注樣式”對話框,在“用于”下拉列 表框中選擇“線性標注”選項,然后單擊“繼續”按鈕,打開“新建標注樣式”對話框,選擇“符號和箭頭”選項,設置“箭頭大小”為3;選擇“文字”選項卡,單擊文字樣式后邊的按鈕,打開“文字樣式”對話框,設置字體為“仿宋-GB2312”,然后單擊“應用"按鈕,關閉“文字樣式”對話框;設置“文字高度”為4,其他選項保持默認設置,單擊“確定”按鈕,返回“標注樣式管理器”對話框。單擊“置為當前”按鈕,將設置的標注樣式置為當前標注樣式,再單擊“關閉”按鈕。
(2)將“尺寸標注”圖層設置為當前圖層,單擊“默認”選項卡的“注釋”面板中的“線性”按鈕,標注M10尺寸,命令行提示與操作如下。
命令:_dimlinear
指定第二條尺寸界線原點或 <選擇對象>:(捕捉標注為M10的右上端的一個端點,作為第一條尺寸標注的起點)
指定第二條尺寸界線原點:(捕捉標注為M10的邊的另一個端點,作為第一條尺寸標注的終點)
指定尺寸線位置或[多行文字(M)/文字(T)/水平(H)/垂直(V)/旋轉(R)] : t
輸入標注文字<10>: M10 (將M字體設置為斜體)
指定尺寸線位置或[多行文字(M)/文字(T)/角度水平(H)/垂直(V)/旋轉(R>]:(指定尺寸線位置)
結果如圖所示。


(3)單擊“默認”選項卡的“注釋”面板中的“線性”按鈕,標注直徑20的尺寸, 命令行提示與操作如下。
命令:_dimlinear
指定第一條尺寸界線原點或 <選擇對象>:(捕捉標注為?20的右上端的一個端點,作為第一條尺寸標注的起點)
指定第二條尺寸界線原點:(捕捉標注為?20的邊的另一個端點,作為第一條尺寸標注的終點)
指定尺寸線位置或[多行文字(M> /文字/(T)/文字 (H) /垂直(V) /旋轉(R) ] : t
輸入標注文字 <20>: %%C20
指定尺寸線檢置或[多行文字(M) /文字(T) /角度(A) /水平(H)/垂直(V) /旋轉(R)]:(指定尺寸線位置)
結果如圖所示。


(4)單擊“默認”選項卡的“注釋”面板中的“線性”按鈕,標注球面直徑40的尺寸,命令行提示與操作如下。
命令:_dimlinear
指定第一條尺寸界線原點或 <選擇對象>:(捕捉標注為S?40的圓與豎直中心線的上端交點,作為第一 條尺寸標注的起點)
搐定第二條尺寸界線原點:(捕捉標注為S?40的圓與豎宣中心線的下端交點,作為第一條尺寸標注的終點):
指定尺寸線位置或[多行文字(M) /文字(T) /水平(H) /垂直(V) /旋轉(R) : t
輸入標注文字<4 0> :S%%C40
指定尺寸線位置或:[多行文字(M) /文字(T) /角度(A) /水平(H) /垂直(V)/旋轉(R)]:(指定尺寸線位置):

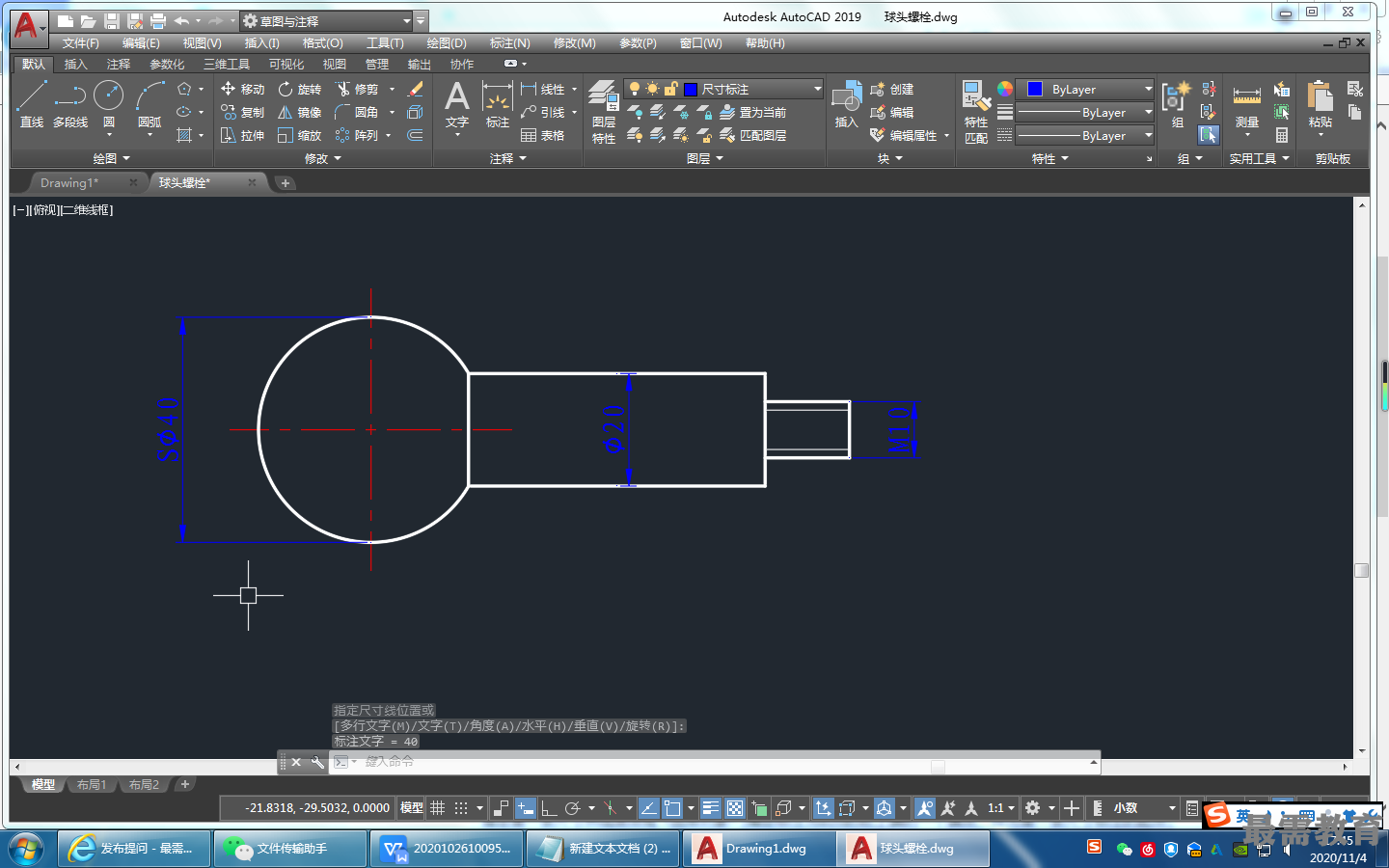

結果如圖所示


(5)單擊“默認”選項卡的“注釋”面板中的“線性”按鈕,標注尺寸15。
(6)單擊“注釋”選項卡的“標注”面板中的“連續”按鈕 ,標注尺寸90,命令行提示與操作如下。
命令:一dimcontinue
指定第二條尺寸界線原點或[放棄(U)/選擇(S)]<選擇>:(選擇球頭螺栓頭的頂端為第二條尺寸界線)
標注文字=90
指定第二條尺寸界線原點或[放棄(U)/選擇(S)]〈選擇>:

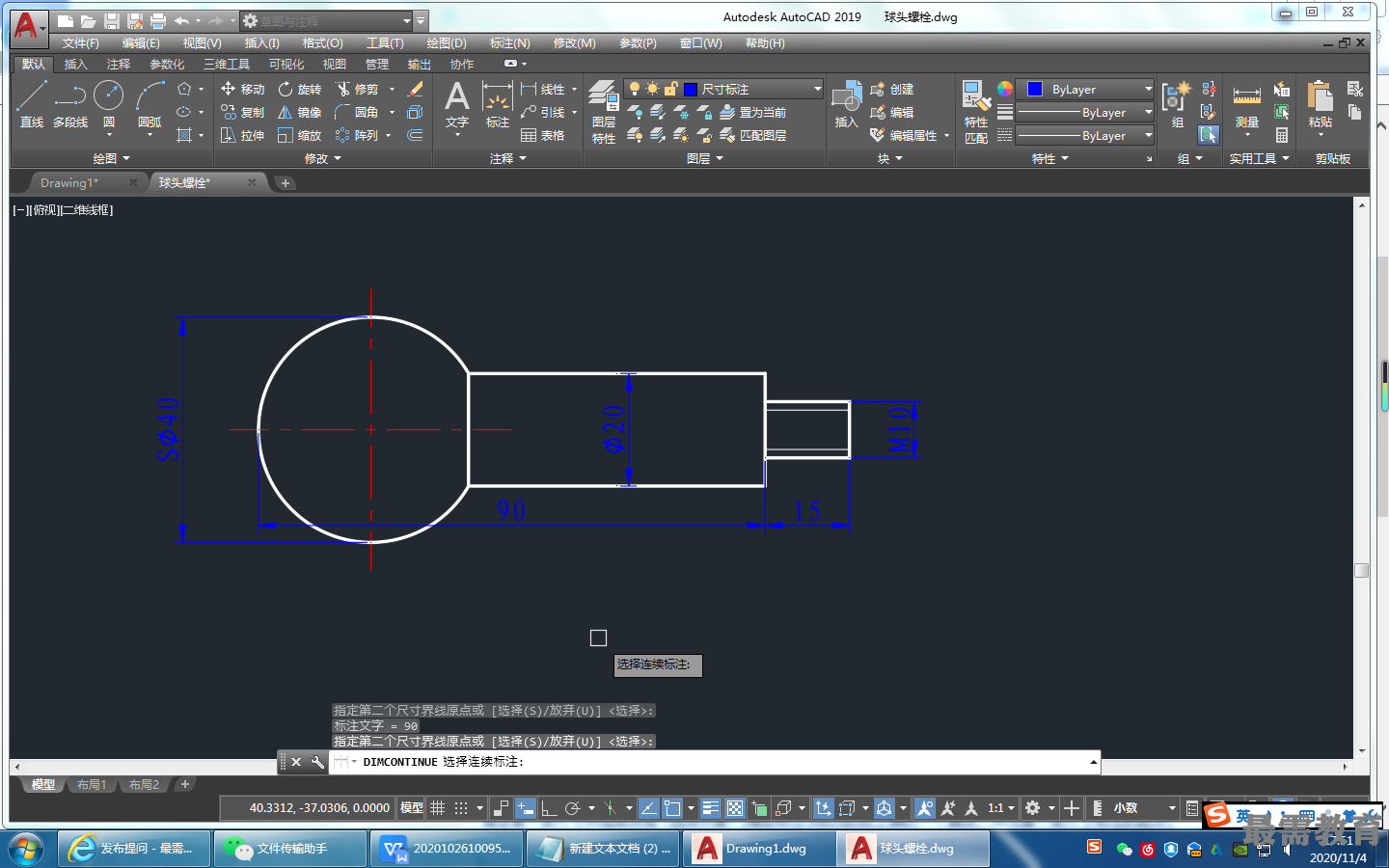

選擇連續標注:
