角度標注的選項說明AutoCAD 2019

(1)選擇圓?。簶?biāo)注圓弧的中心角。當用戶選擇一段圓弧后，AutoCAD 2019提示如下。
指定標注弧線位置或[多行文字(M) /文字(T)/角度(A) /象限點(Q）]:(確定尺寸線的位置或選取某—項）
在此提示下確定尺寸線的位置，AutoCAD 2019系統按自動測量得到的值標注出相應的角度，在此之前用戶可以選擇“多行文字” “文字”或“角度”選項，通過多行文本編輯器或命令行來輸入或定制尺寸文本，以及指定尺寸文本的傾斜角度。
(2)選擇圓：標注圓上某段圓弧的中心角。當用戶選擇圓上的一點后，AutoCAD 2019提示選取第二點。
指定角的第二個端點：（選取另一點，該點可在圓上，也可不在圓上）
指定標注弧線位置或[多行文字(M) /文字(T) /角度(A) /象限點(Q)]:
確定尺寸線的位置，AutoCAD 2019標出一個角度值，該角度以圓心為頂點，兩條尺寸界線通過所選取的兩點，第二點可以不必在圓周上。用戶可以選擇“多行文字” “文字”或“角度”選項，編輯其尺寸文本或指定尺寸文本的傾斜角度。
(3)選擇直線：標注兩條直線間的夾角。當用戶選擇一條直線后，AutoCAD 2019提示選取另一條直線。
選擇第二條直線:（選取另外一條直線）
指定標注弧線位置或[多行文字(M) /文字(T) /角度(A) /象限點（Q).]:
系統自動標出兩條直線之間的夾角。該角以?xún)蓷l直線的交點為頂點，以?xún)蓷l直線為尺寸界線，所標注角度取決于尺寸線的位置。用戶還可以選擇“多行文字”、“文字”或“角度” 選項，編輯其尺寸文本或指定尺寸文本的傾斜角度。
(4)指定頂點：直接按Enter鍵，AutoCAD2019提示如下。
指定角的頂點：（指定頂點）
指定角的第一個端點：（輸入角的第一個福點）
指定角的第二個端點：（輸入角的第二個端點）
指定標注弧線位置或[多行文字(M)/文字(T) /角度(A) /象限點(Q):(輸入一點作為角的頂點）

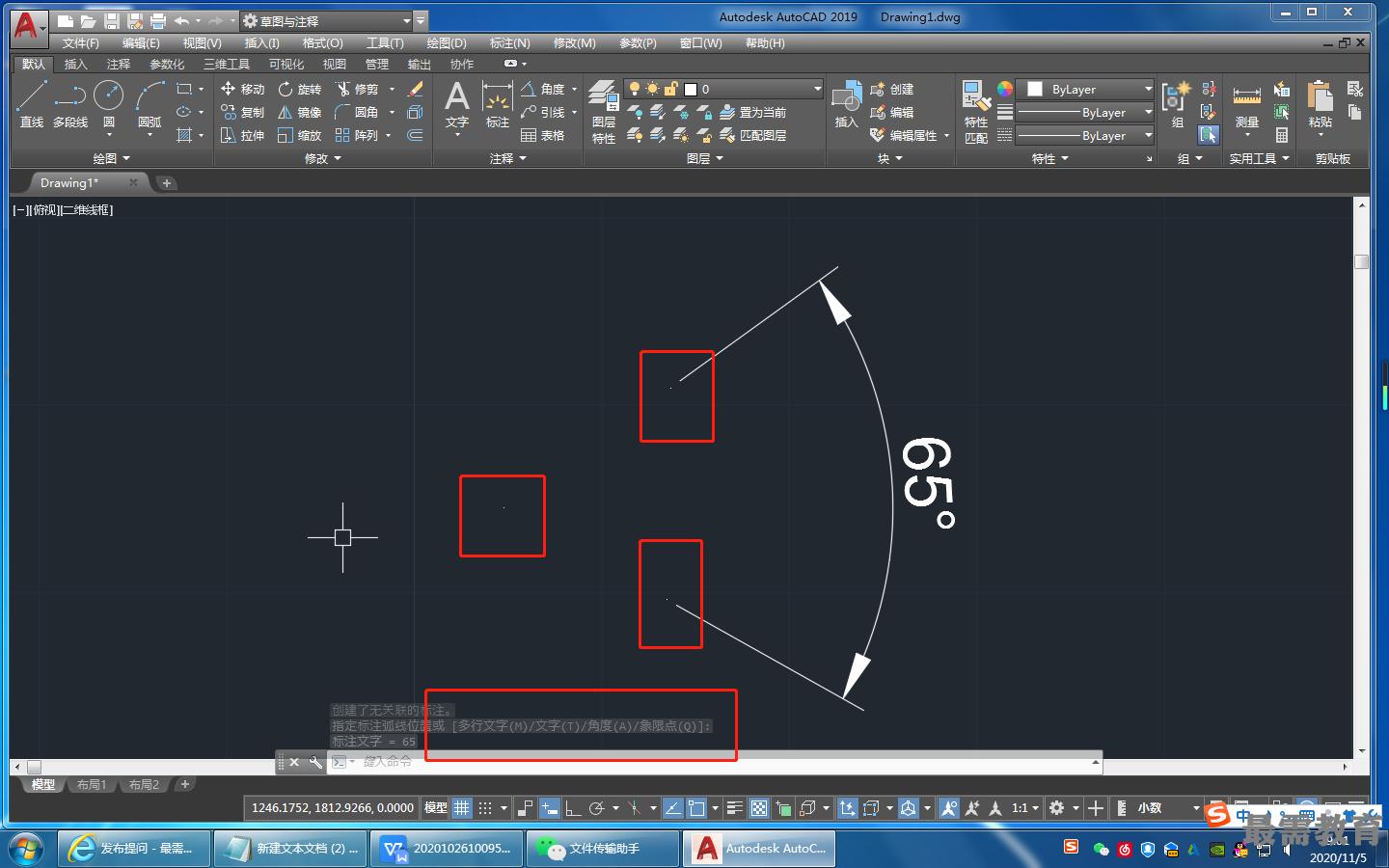

給定尺寸線的位置，AutoCAD 2019根據指定的3點標注出角度，如圖所示。另外，用戶還可以選擇“多行文字” “文字”或“角度”選項，編輯其尺寸文本或指定尺寸文本的傾斜角度。

(5)指定標注弧線位置：指定尺寸線的位置并確定繪制延伸線的方向。指定位置之后， DIMANGULAR命令將結束。
(6)多行文字(M):顯示在位文字編輯器，可用它來編輯標注文字。要添加前綴或后綴，請?jiān)谏傻臏y(cè)量值前后輸入前綴或后綴。
(7)文字(T):自定義標注文字，生成的標注測量值顯示在尖括號“<>”中。輸入標注文字，或按Enter鍵接受生成的測量值。要包括生成的測量值，請用尖括號“< >”表示生成 的測量值。
(8)角度(A):修改標注文字的角度。
(9)象限點(Q):指定標注應鎖定到的象限。打開象限行為后，將標注文字放置在角度標注外時，尺寸線會延伸超過延伸線。
