如何使用AutoCAD2019操作直徑標注

提問人:卓娟發布時間:2020-11-05

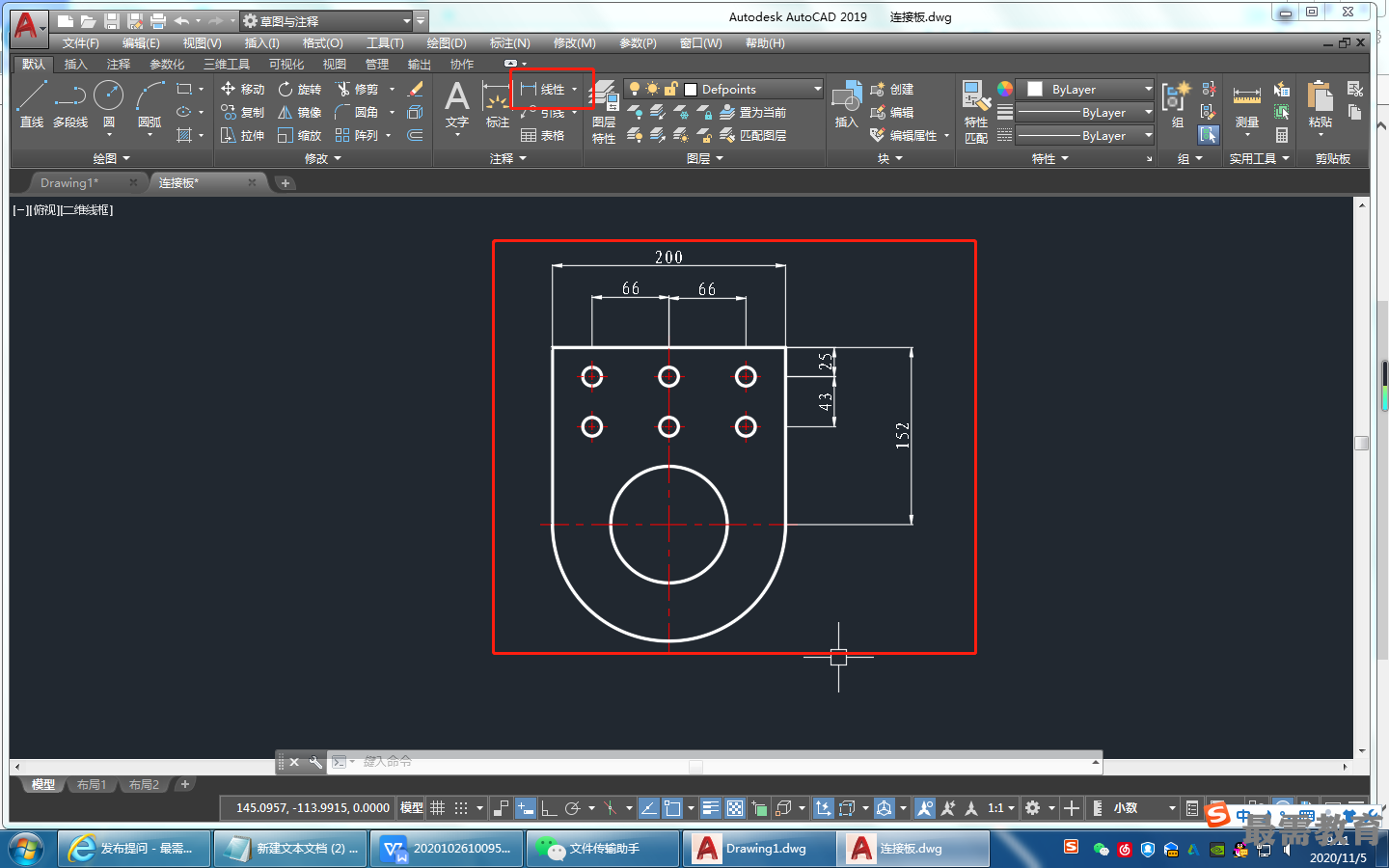

(1)單擊“默認”選項卡的“注釋”面板中的“線性”按鈕,對連接板標注線性尺寸,結果如圖所示。

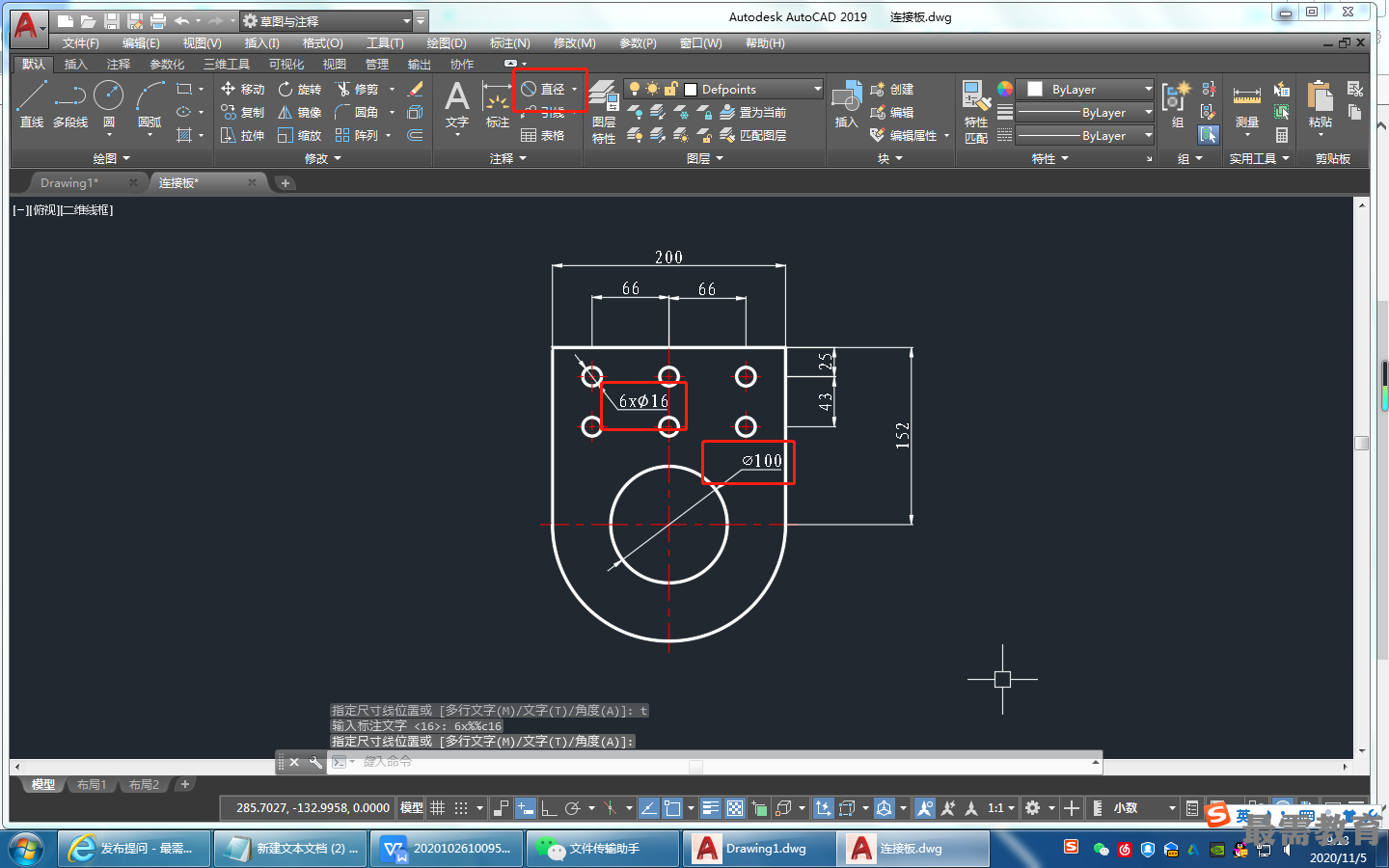

(2)單擊“默認”選項卡的“注釋”面板中的“直徑”按鈕標注直徑,命令行提示與操作如下。
命令:一dimdiameter
選擇圓弧或圓:(選擇連接板左上角的圓)
標注文字=16
指定尺寸線位置或[多行文字(M)/文字(T)/角度(A) ]: t
輸入標注文字<16>: 6x%%cl6
指定尺寸線位置或[多行文字(M)/文字(T)/角度(A) ]:(指定尺寸線位置)
命令:_dimdiameter
選擇圓弧或圓:(選擇連接板中心較大的圓)
標注文字=100
指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)]:(指定尺寸線位置)
結果如圖所示。
