怎樣操作CAD 2019一般引線標注

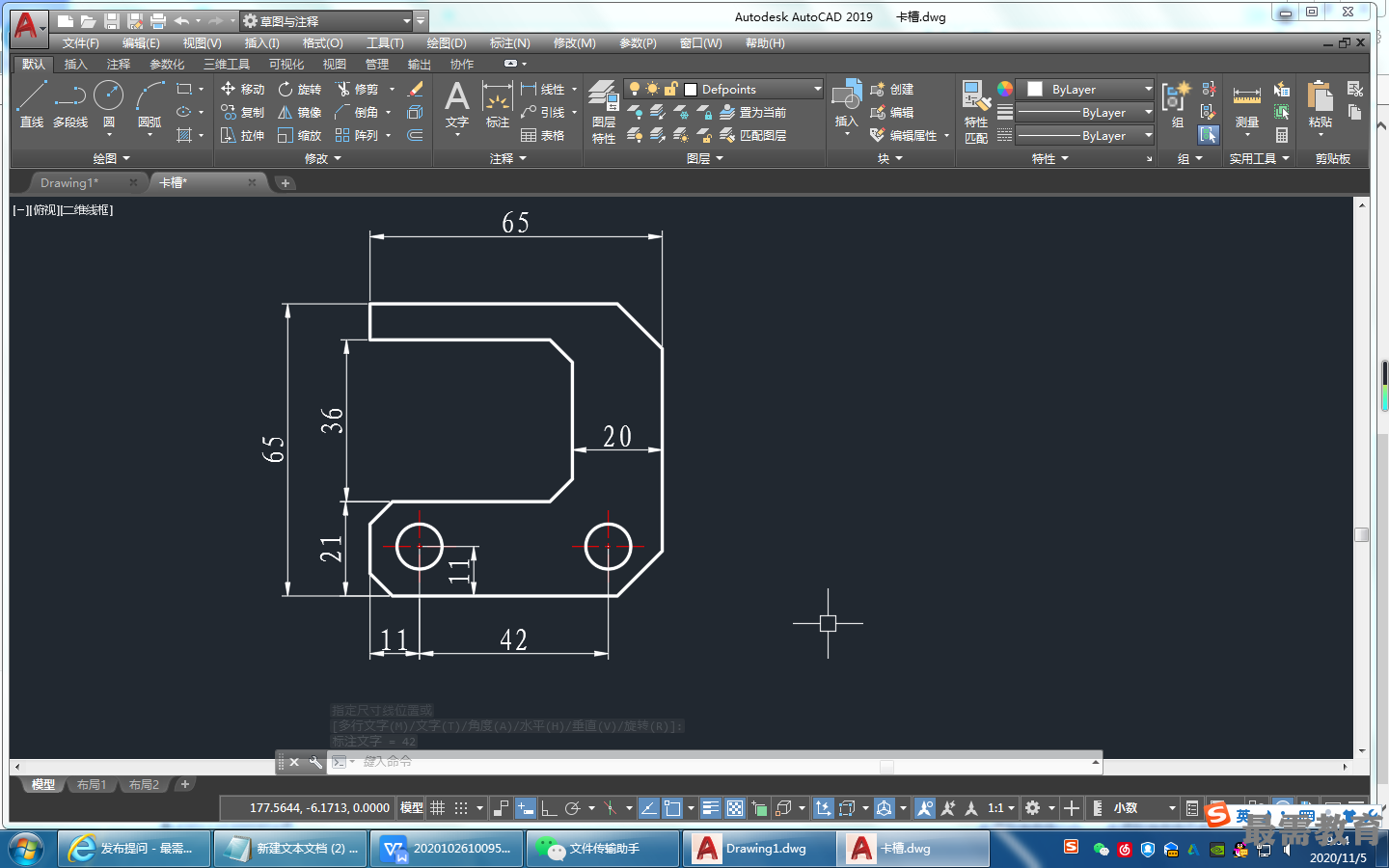

(1)單擊“默認”選項卡的“注釋”面板中的“線性”按鈕，標注卡槽的線性尺寸，如圖所示。

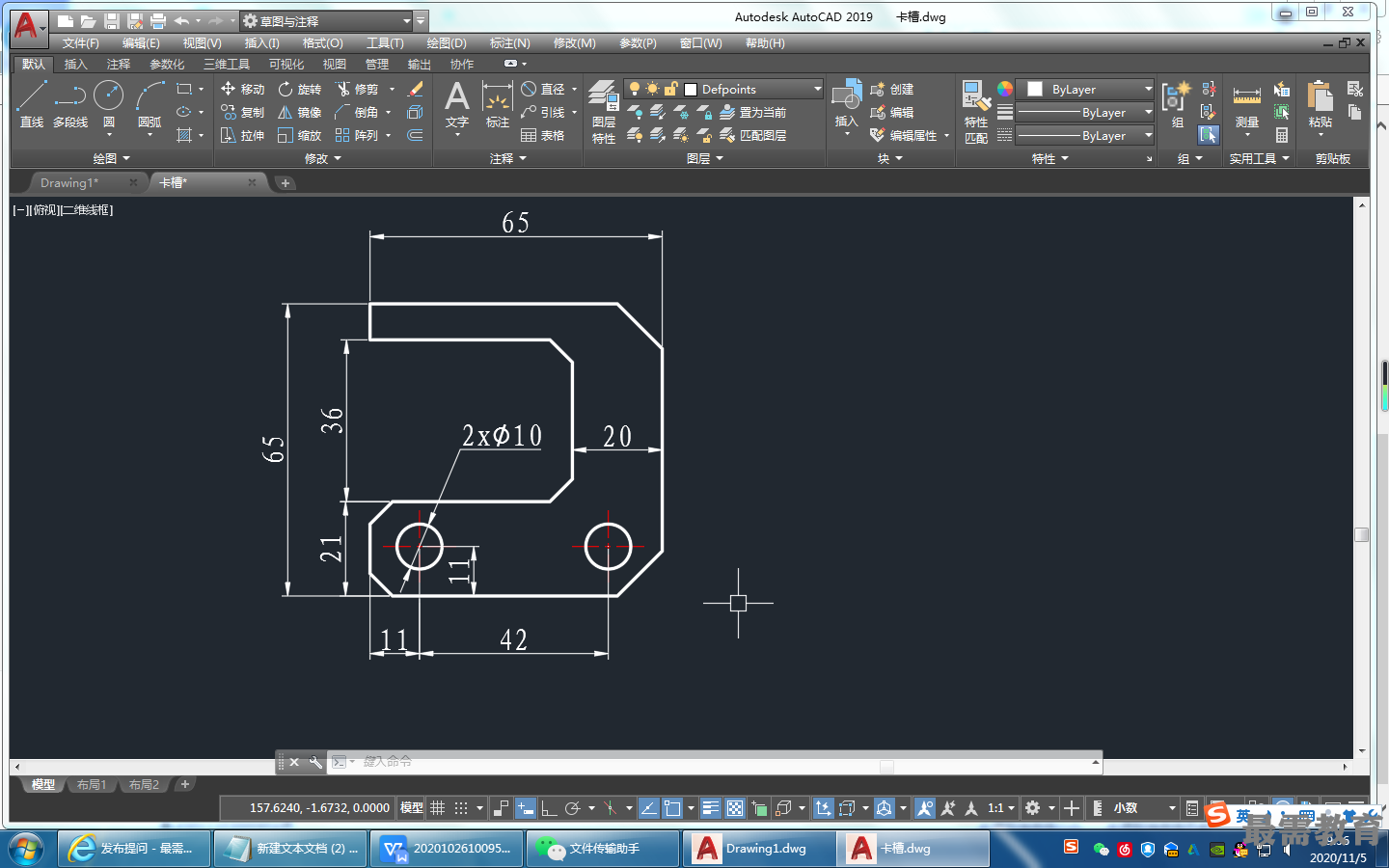

(2)單擊“默認”選項卡的“注釋”面板中的“直徑”按鈕，標注直徑尺寸。結(jié)果如圖所示。

(3)在命令行中輸入LEADER命令，標注倒角尺寸，命令行提示與操作如下。
命令：_LEADER
指定引線起點：（選擇倒角處中點）
指定下一點：（在適當處選擇下一點）
指定下一點或[注釋(A)/格式(F) /放棄(U) ] <注釋> :(在適當處選擇下一點)
指定下一點或[注釋(A)/格式（F)/放棄(U)]〈注釋>:
輸人注釋文字的第一行或 <選項>:
輸入注釋選項[公差(T) /副本(C)/塊(B) /無(N)/多行文字(M)] <多行文字>:
彈出“文字編輯器”選項卡和多行文字編輯器，輸入C1O,并將C改為斜體，單擊“關(guān)閉”按鈕，效果如圖所示。

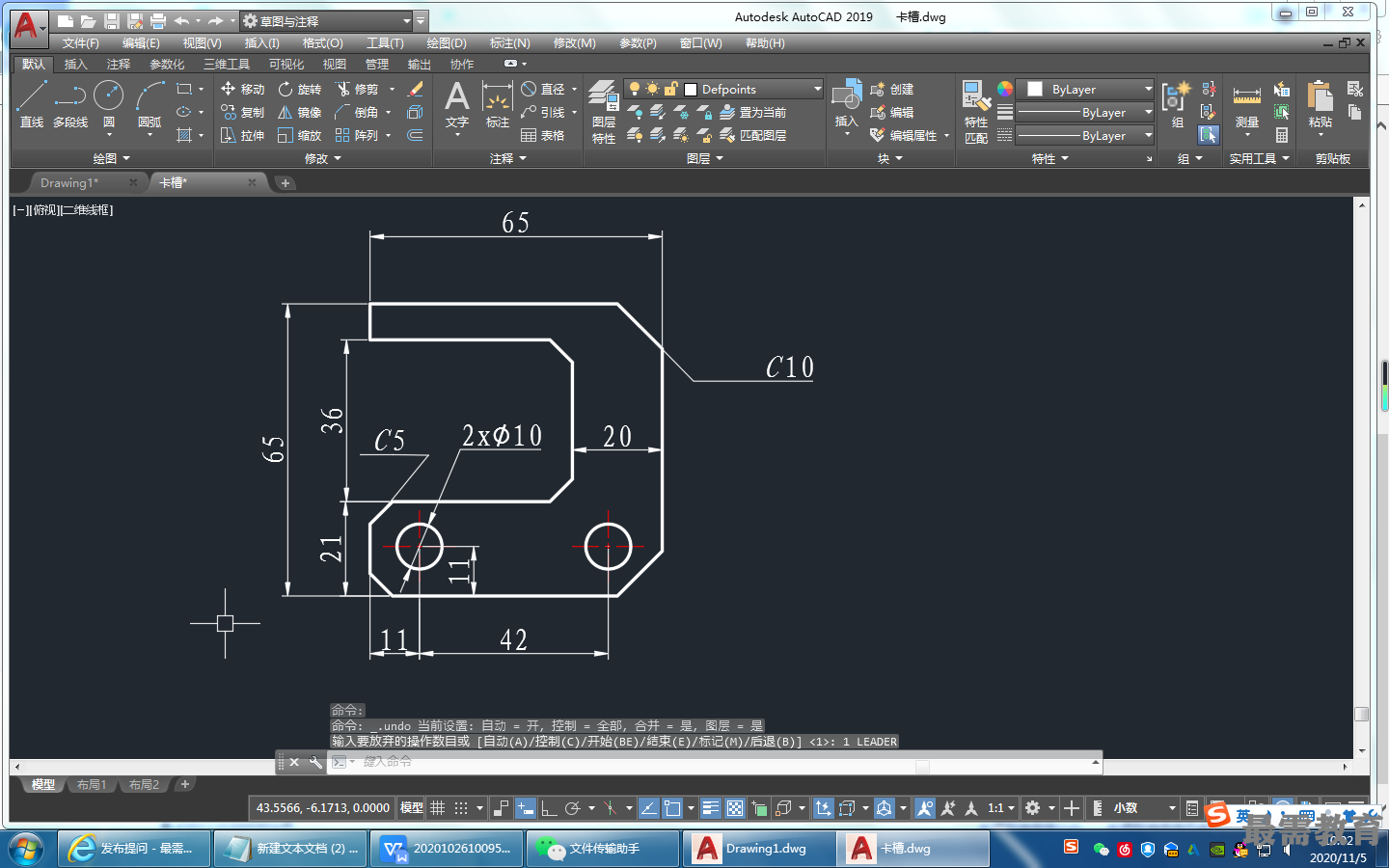

重復步驟（3)，標注其他倒角，結(jié)果如圖所示
