定義圖塊的選項說明AutoCAD 2019教程

(1)“基點”選項組：確定圖塊的基點，默認值是（0,0,0),也可以在下面的X、Y、Z 文本框中輸入塊的基點坐標值。單擊“拾取點”按鈕,系統臨時切換到繪圖區，在繪圖區中選擇一點后，返回“塊定義”對話框中，把選擇的點作為圖塊的放置基點?

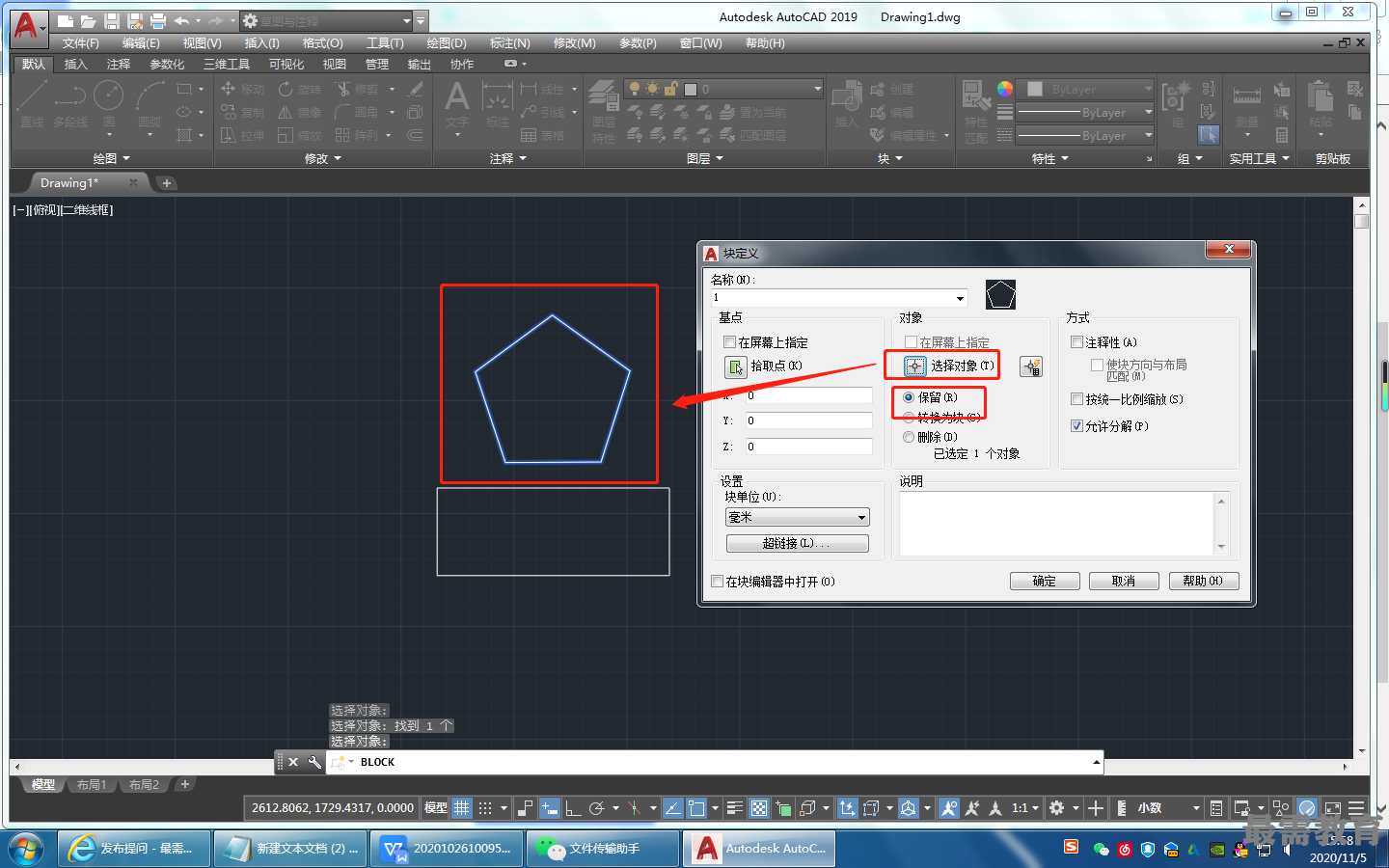

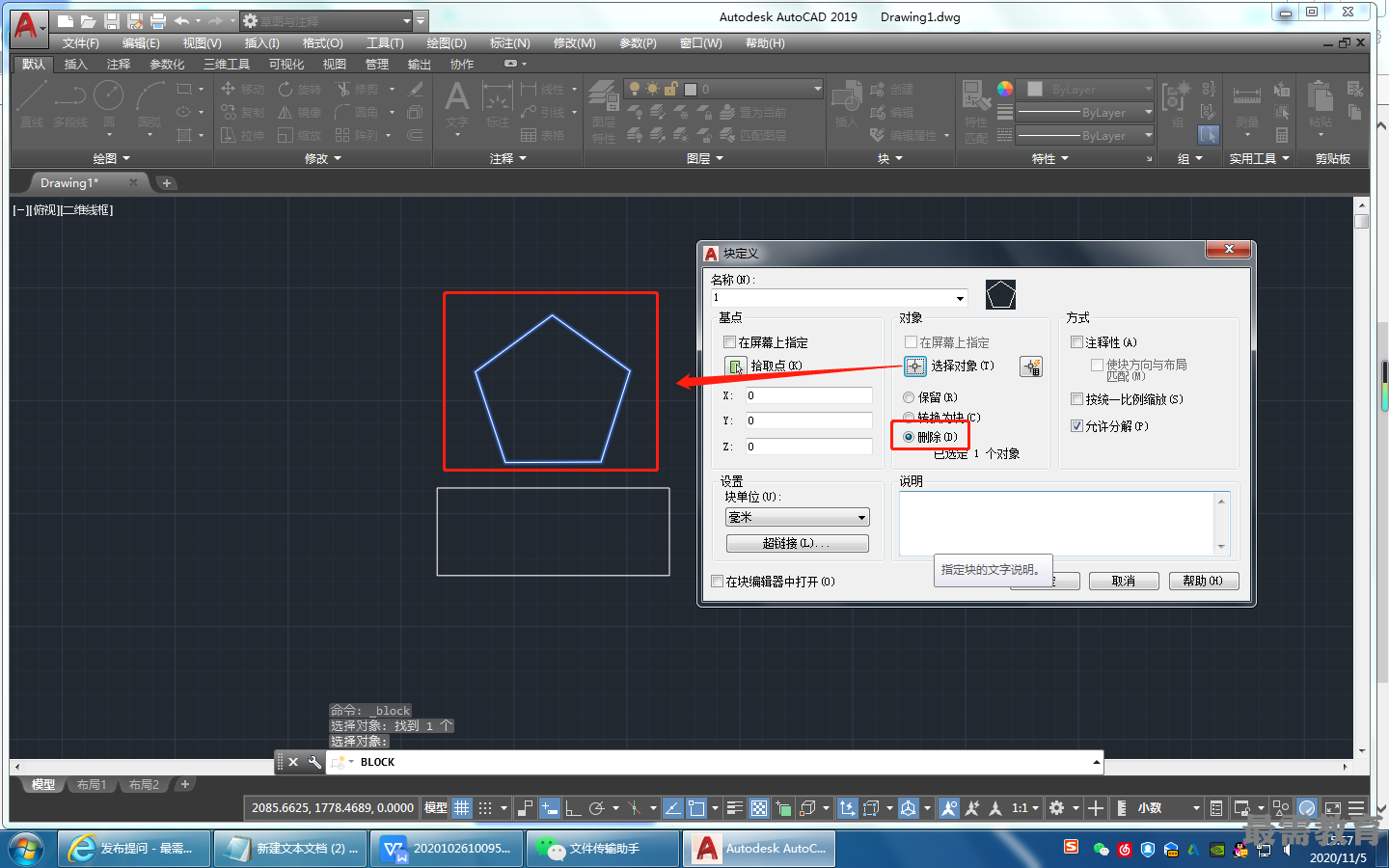

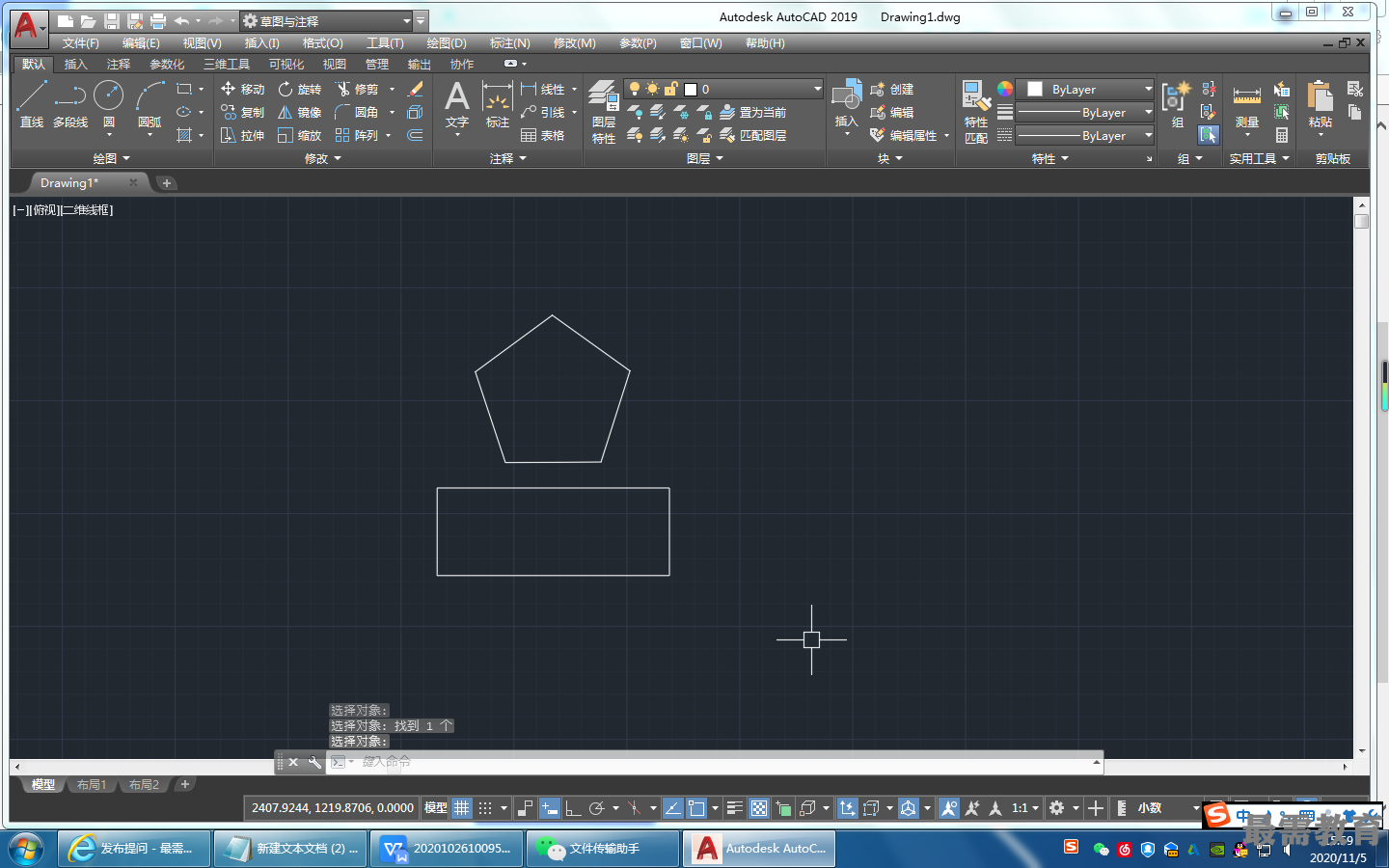

(2)“對象”選項組：用于選擇制作圖塊的對象，以及設置圖塊對象的相關屬性。如圖所示，把圖中的正五邊形定義為圖塊，圖2為選中“刪除”單選按鈕的結果，圖3為選中“保留”單選按鈕的結果。

(3)“設置”選項組：指定從AutoCAD 2019設計中心拖動圖塊時用于測量圖塊的單位，以及縮放、分解和超鏈接等設置。
(4)“在塊編輯器中打開”復選框：選中該復選框，可以在塊編輯器中定義動態塊。
(5)“方式”選項組：指定塊的行為?！白⑨屝浴睆?fù)選框指定在圖紙空間中塊參照的方向與布局方向匹配；“按統一比例縮放”復選框指定是否阻止塊參照不按統一比例縮放；“允許分解”復選框指定塊參照是否可以被分解。
