如何操作圖塊的存盤CAD2019教程

1.繪制軸號

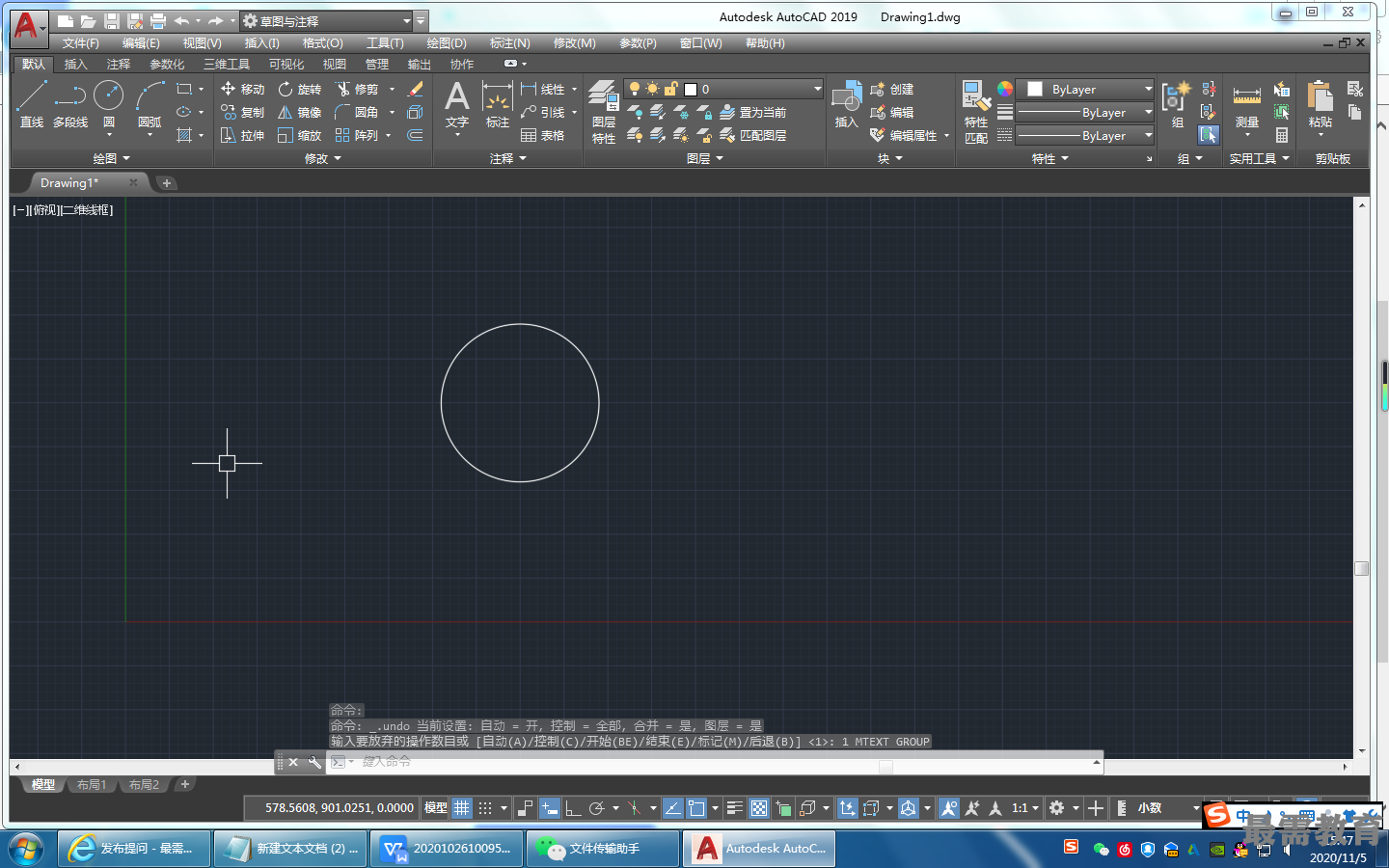

(1)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕，繪制一個直徑為900的圓，結(jié)果如圖所示。

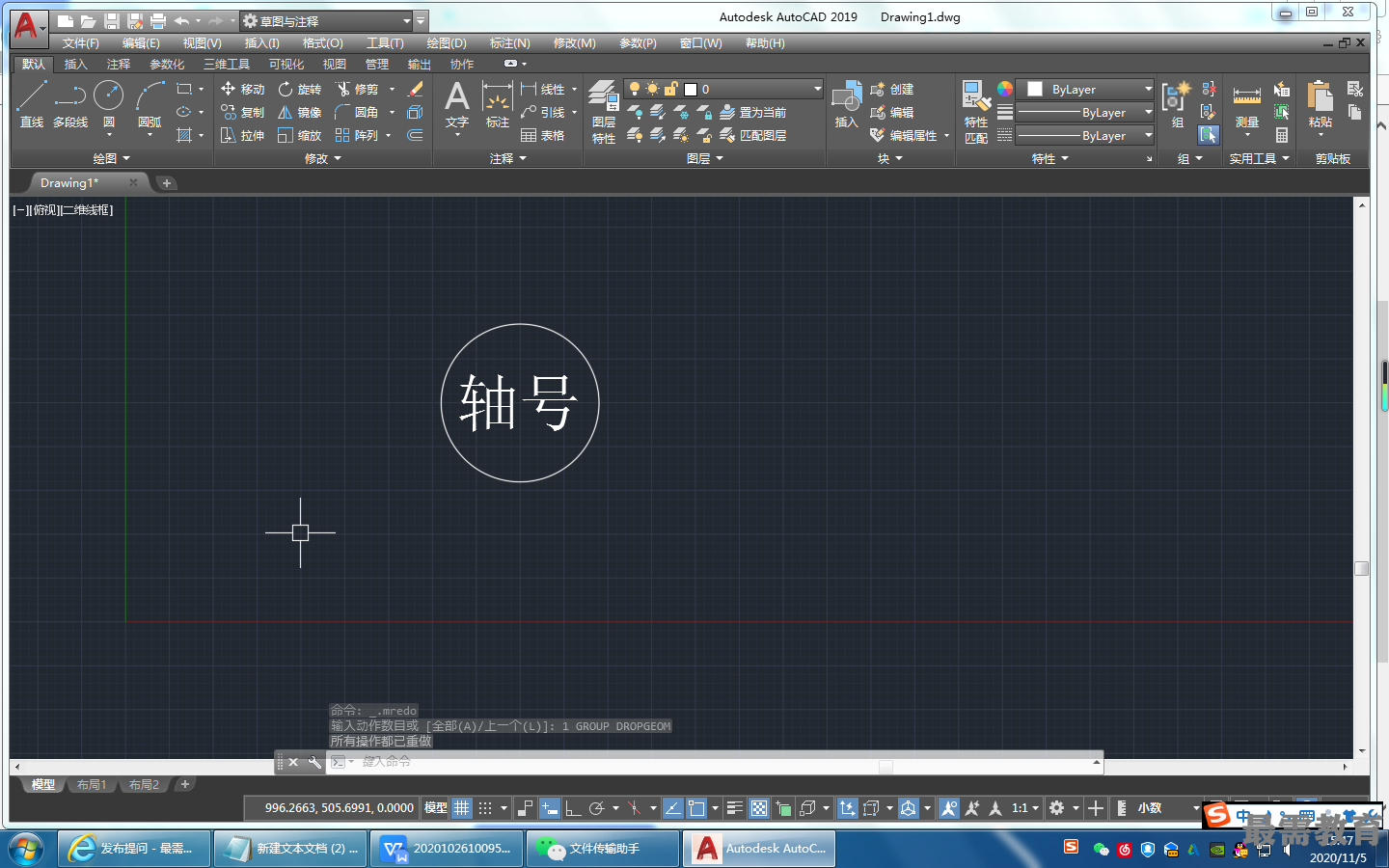

(2)單擊“默認”選項卡的“注釋”面板中的“多行文字”按鈕，在圓內(nèi)輸入軸號字樣，字高為250。

2.保存圖塊

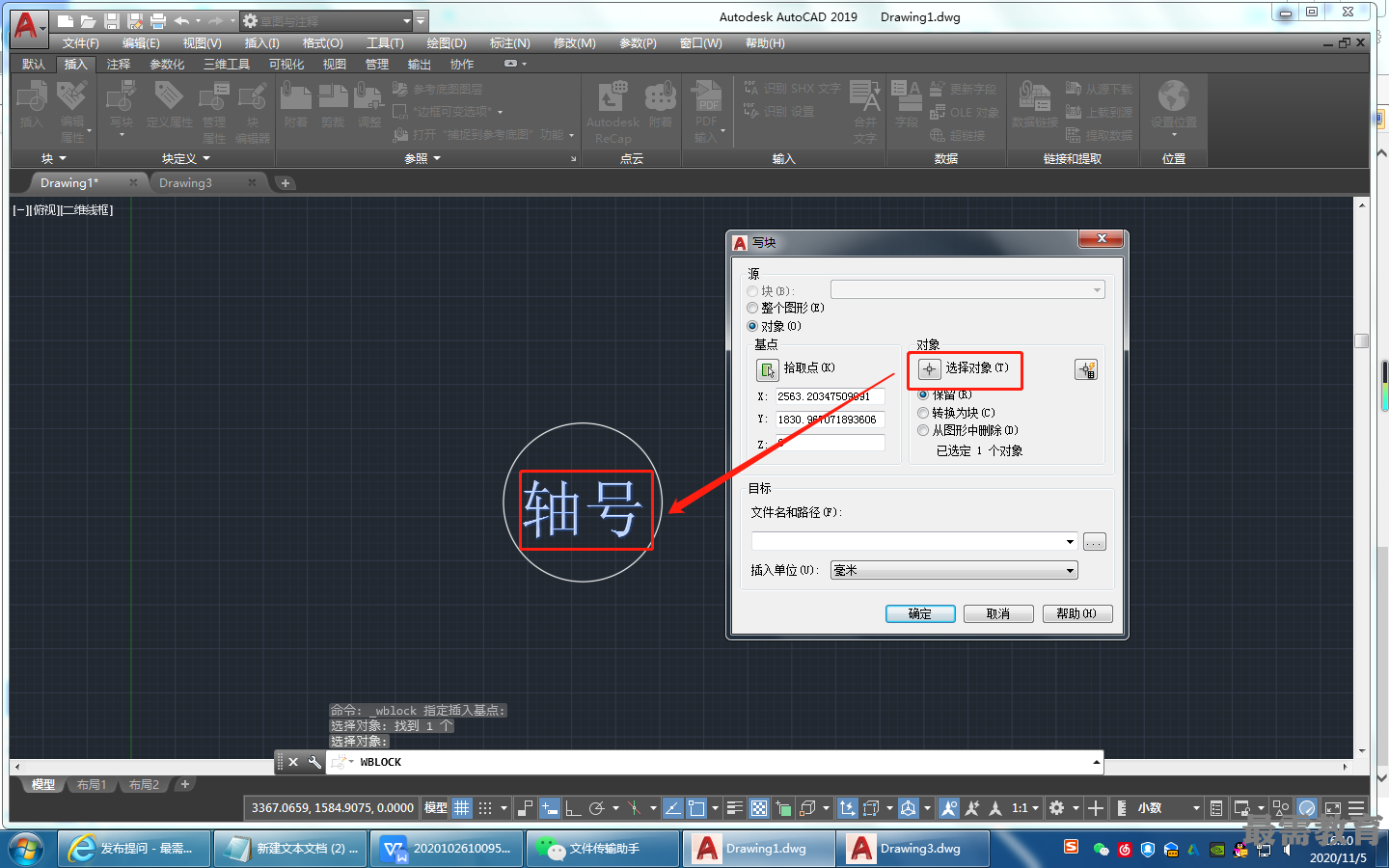

單擊“插入”選項卡的“塊定義”面板中的“寫塊”按鈕,打開“寫塊”對話框，如圖所示。單擊“拾取點”按鈕，拾取軸號的圓心為基點，單擊“選擇對象”按鈕，拾取下面圖形為對象，輸入圖塊名稱“軸號”并指定路徑，單擊“確定”按鈕，保存圖塊。
