圖塊插入的操作步驟CAD2019教程

1.標注表面結構符號
(1)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕繪制表面結構符號， 如圖所示。

(2)在命令行中輸入WBLOCK后按Enter鍵，打開“寫塊”對話框，單擊“選擇對 象”按鈕，回到繪圖窗口，拖動鼠標指針選擇繪制的表面結構符號，按Enter鍵，回到“寫塊”對話框，在“名稱”文本框中添加“表面結構符號”，選取基點，其他選項為默認設置，如圖所示。單擊“確定”按鈕，完成創建圖塊的操作。在以后使用表面結構符 號時，可以直接以塊的形式插入目標文件中.

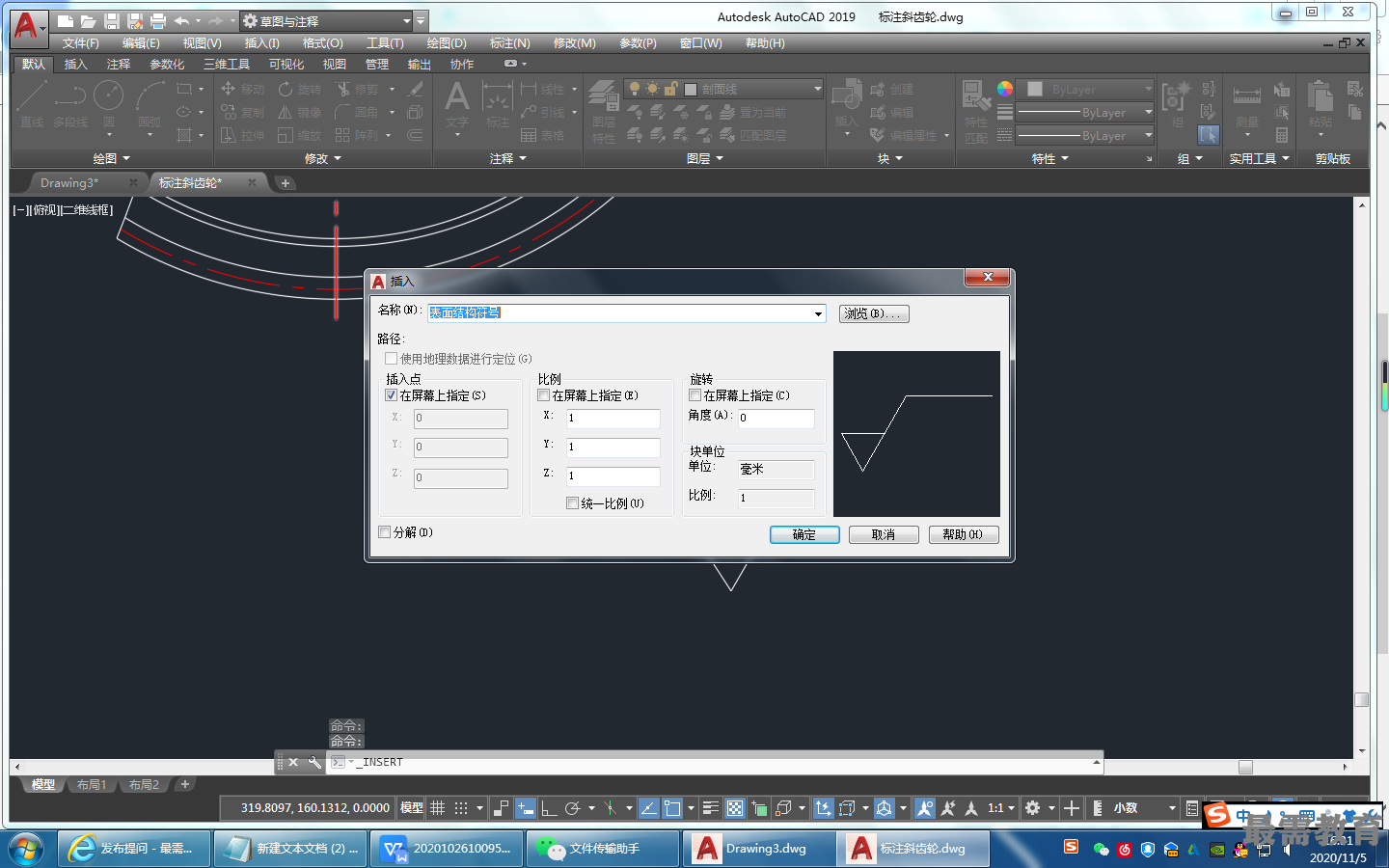

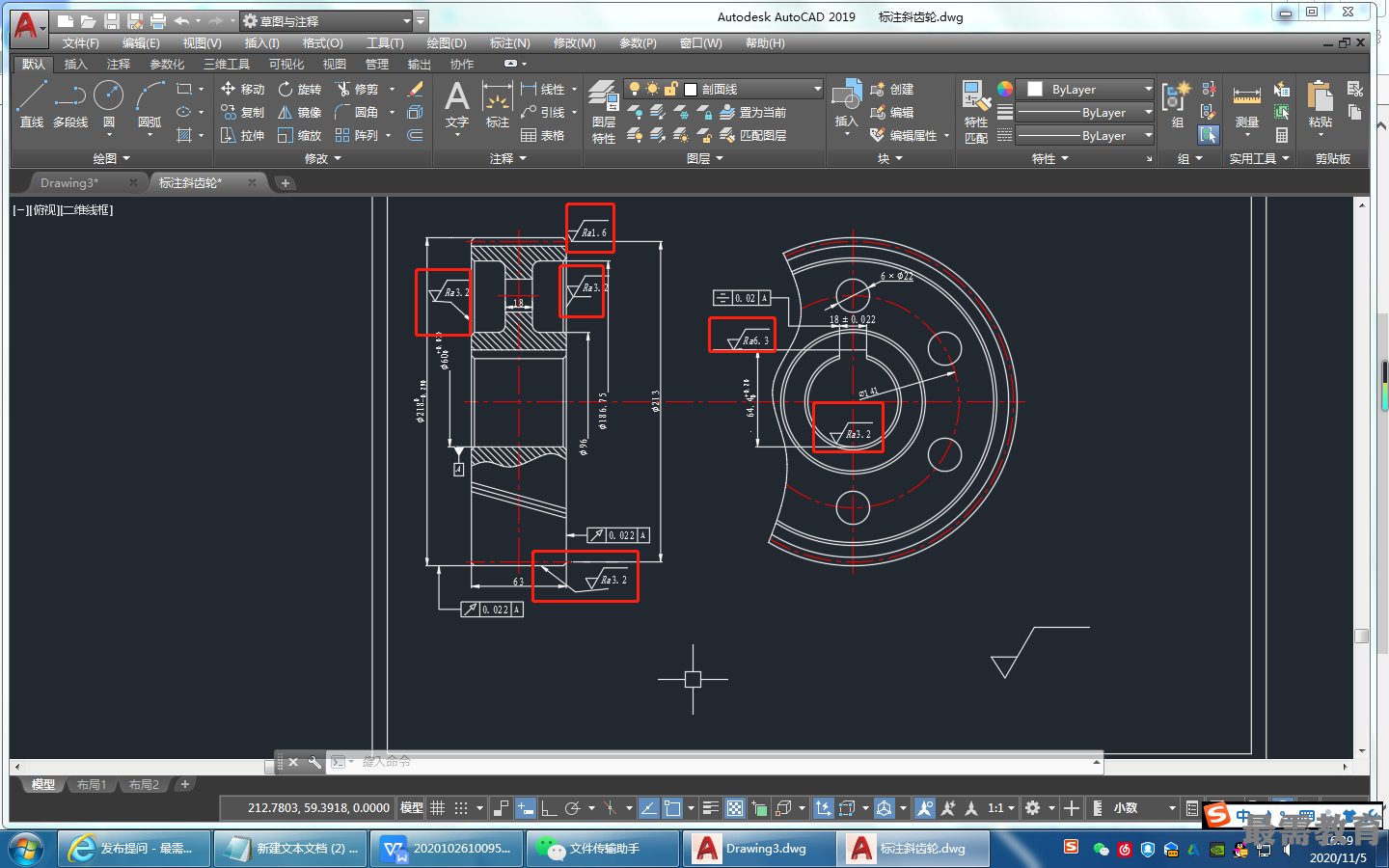

(3)單擊“默認”選項卡的“塊”面板中的“插入”按鈕，系統彈出“插入”對話框，如圖所示.單擊“瀏覽”按鈕，選擇“表面結構符號.dwg”，然后單擊“打開” 按鈕。在“插入”對話框中，縮放比例和旋轉使用默認設置。單擊“確定”按鈕，得表面結構符號插入到圖中合適位置，然后單擊“默認”選項卡的“注釋”面板中的“多行文字”按鈕，標注表面結構符號，最終效果如圖所示。

(4)添加參數表。
(5)標注技術要求。
2.插入標題欄
單擊“默認”選項卡的“塊”面板中的“插入”按鈕命，將標題欄插入到圖中合適位置，然后單擊“默認”選項卡的“注釋”面板中的“多行文字”按鈕，填寫相應的內容。 至此，斜齒輪零件圖繪制完畢，最終效果如圖所示。
