CAD2019教程圖塊插入選項說明
(1)“路徑”顯示框:顯示圖塊的保存路徑。
(2)“插入點”選項組:指定插入點,插入圖塊時該點與圖塊的基點重合??梢栽诶L圖區指定該點,也可以在下面的文本框中輸入坐標值。
(3)“比例”選項組:確定插入圖塊時的縮放比例。圖塊被插入到當前圖形中時,可以以任意比例放大或縮小,另外,比例系數還可以是一個負數,當為負數時,表示插入圖塊的鏡像

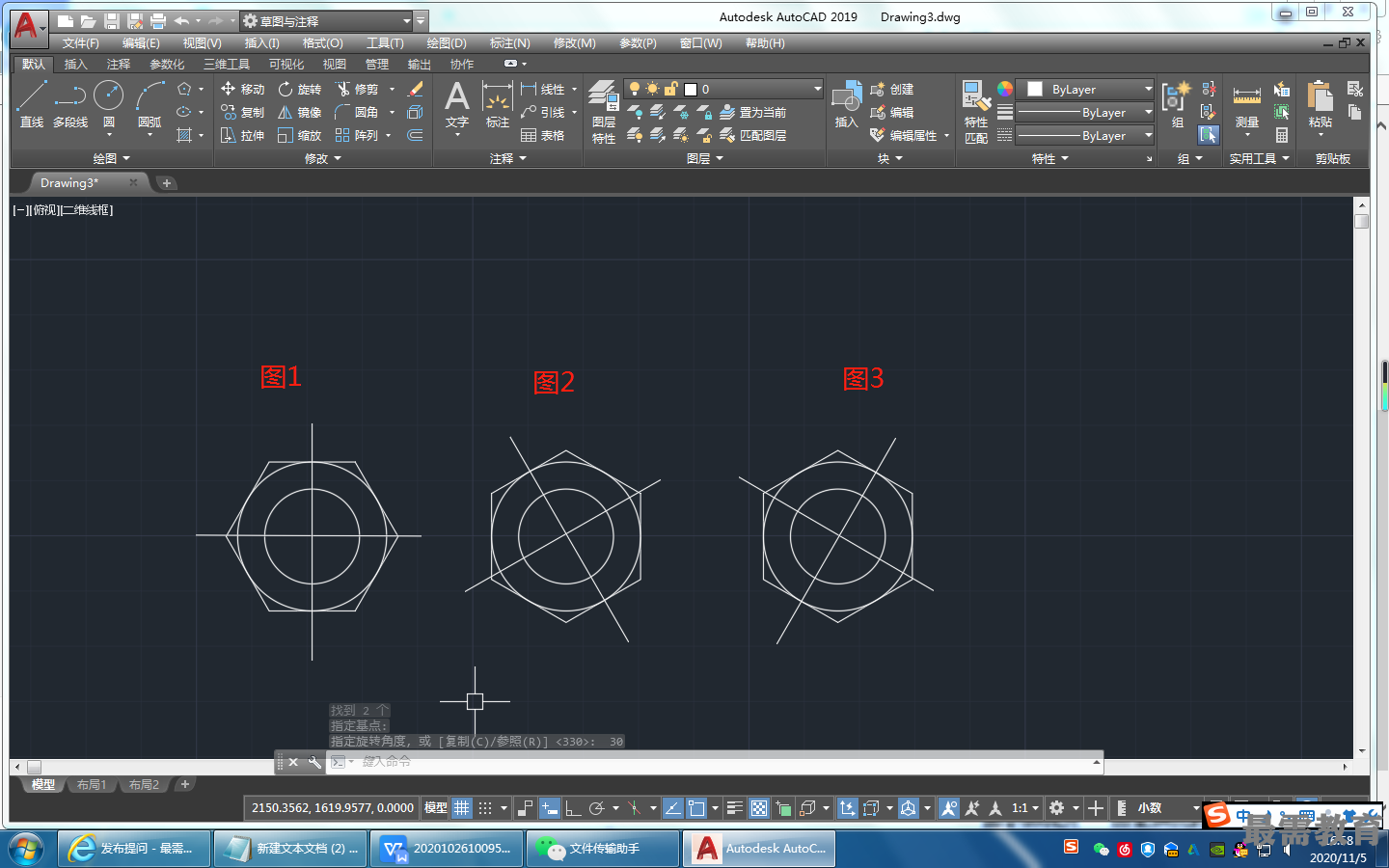

(4)“旋轉”選項組:指定插入圖塊時的旋轉角度。圖塊被插入到當前圖形中時,可以繞其基點旋轉一定的角度,角度可以是正數(表示沿逆時針方向旋轉),也可以是負數(表示 沿順時針方向旋轉),如圖1所示。圖2為圖塊旋轉30。后插入的效果, 圖3為圖塊旋轉-30°后插入的效果。如果選中“在屏幕上指定”復選框,系統切換到繪圖區,在繪圖區選擇一點,AutoCAD 2019自動測量插入點與該點連線和X軸正方向之間的夾角,并把它作為塊的旋轉角。也可以在“角度”文本框中直接輸入插入圖塊時的旋轉角度。
(5)“分解”復選框:選中該復選框,則在插入塊的同時把其炸開,插入到圖形中的組 成塊對象不再是一個整體,可對每個對象單獨進行編輯操作。
