如何操作定義圖塊屬性CAD2019
提問人:卓娟發布時間:2020-11-05

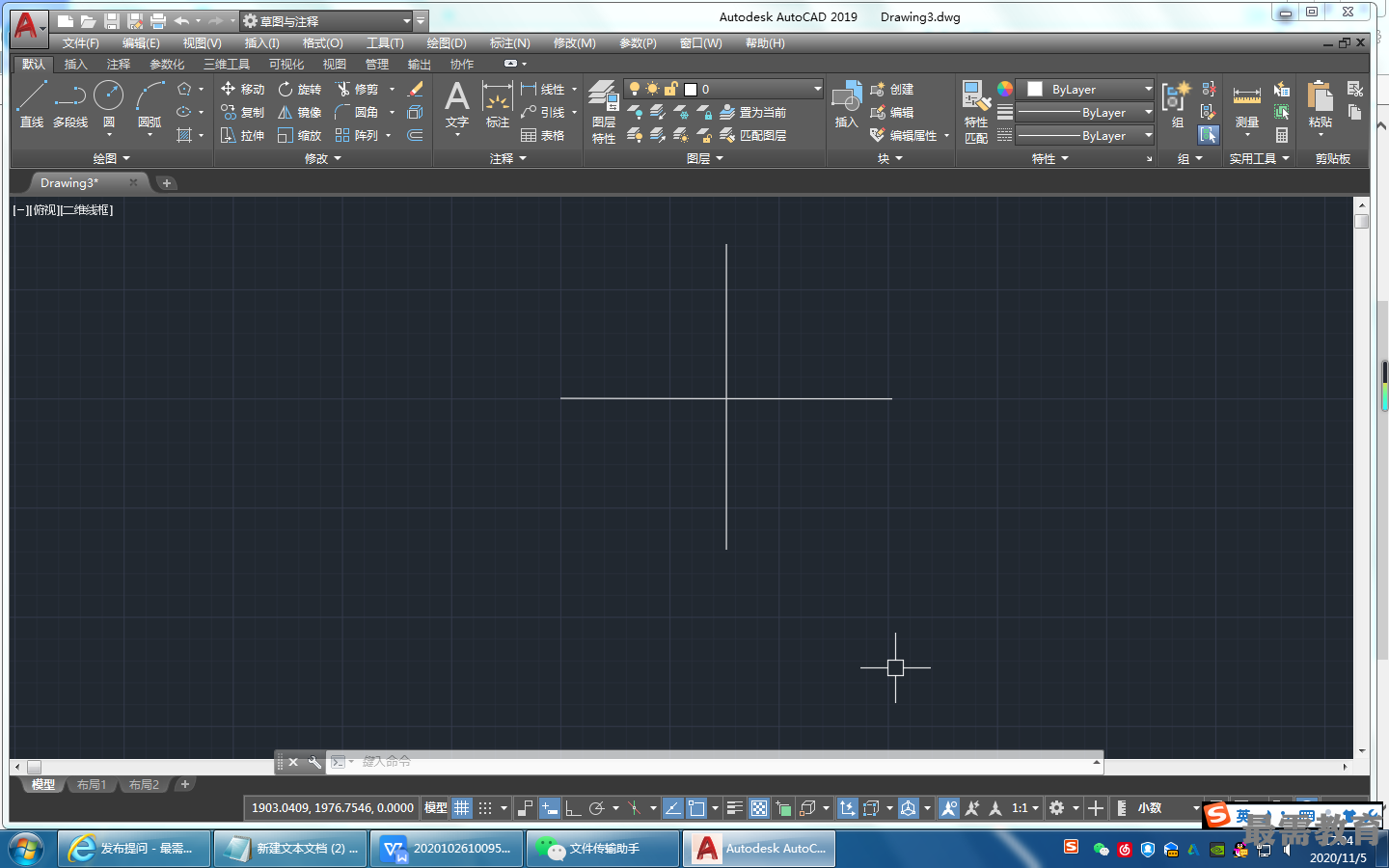

(1)單擊“默認”選項卡的“繪圖”面板中的“構造線”按鈕,繪制一條水平構造線和一條豎直構造線,組成“十”字構造線,如圖所示。
(2)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕運,將水平構造線連續分別向上偏移,偏移后相鄰直線間的距離分別為1200、3600、1800、2100、1900、1500、 1100、1600和1200,得到水平方向的輔助線;將豎直構造線連續分別向右偏移,偏移后相鄰直線間的距離分別為900、1300、3600、600、900、3600、3300和600,得到豎直方向的輔助線。

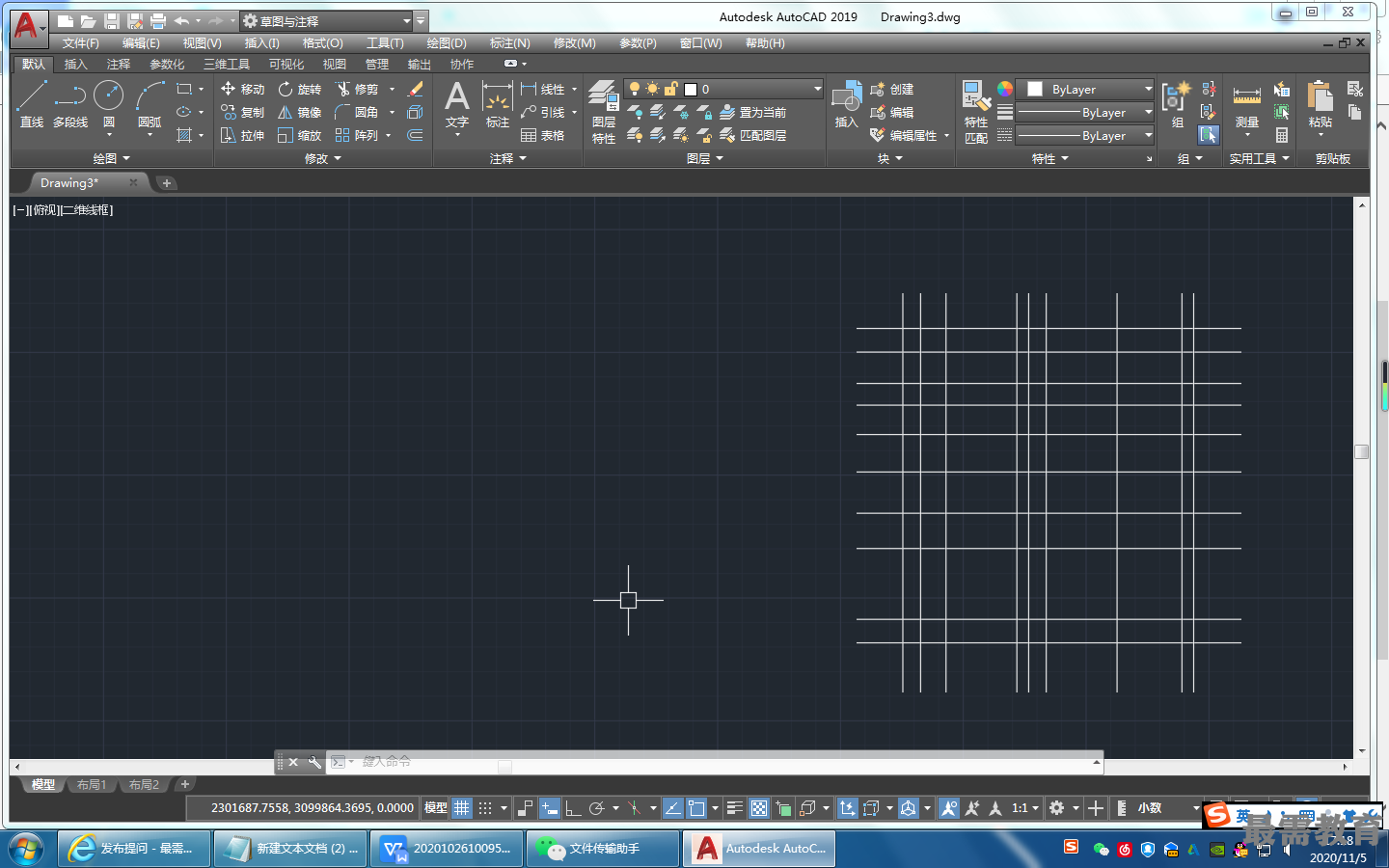

(3)單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕和“修改”面板中的 “修剪”按鈕,將軸線修剪,如圖所示。

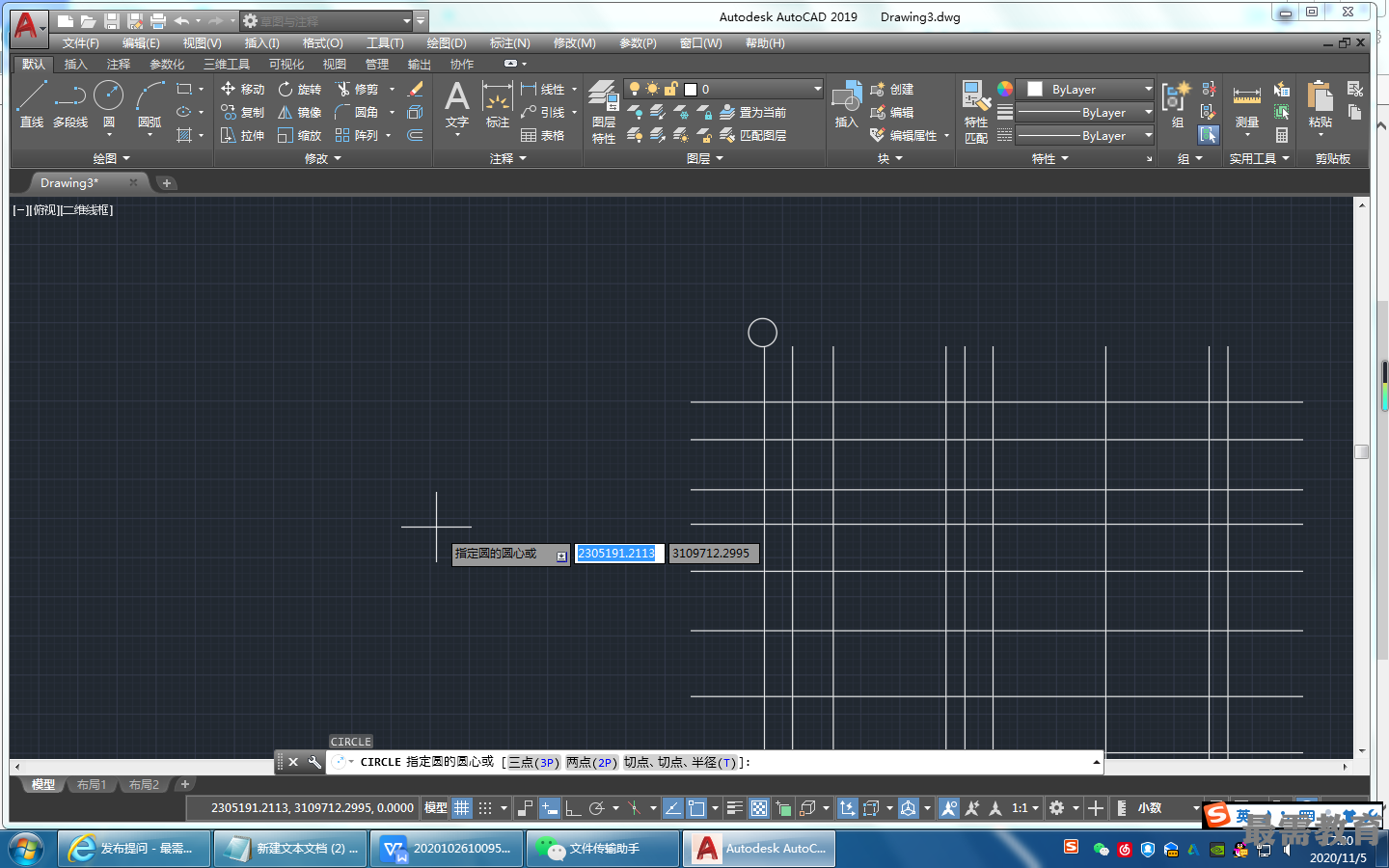

(4)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,在適當位置繪制一個半徑為450的圓,如圖所示。
(5)單擊“默認”選項卡的“塊”面板中的“定義屬性”按鈕,打開“屬性定義” 對話框,如圖所示。單擊“確定”按鈕,在圓心位置輸入一個塊的屬性值。
