CAD2019如何操作圖塊屬性編輯

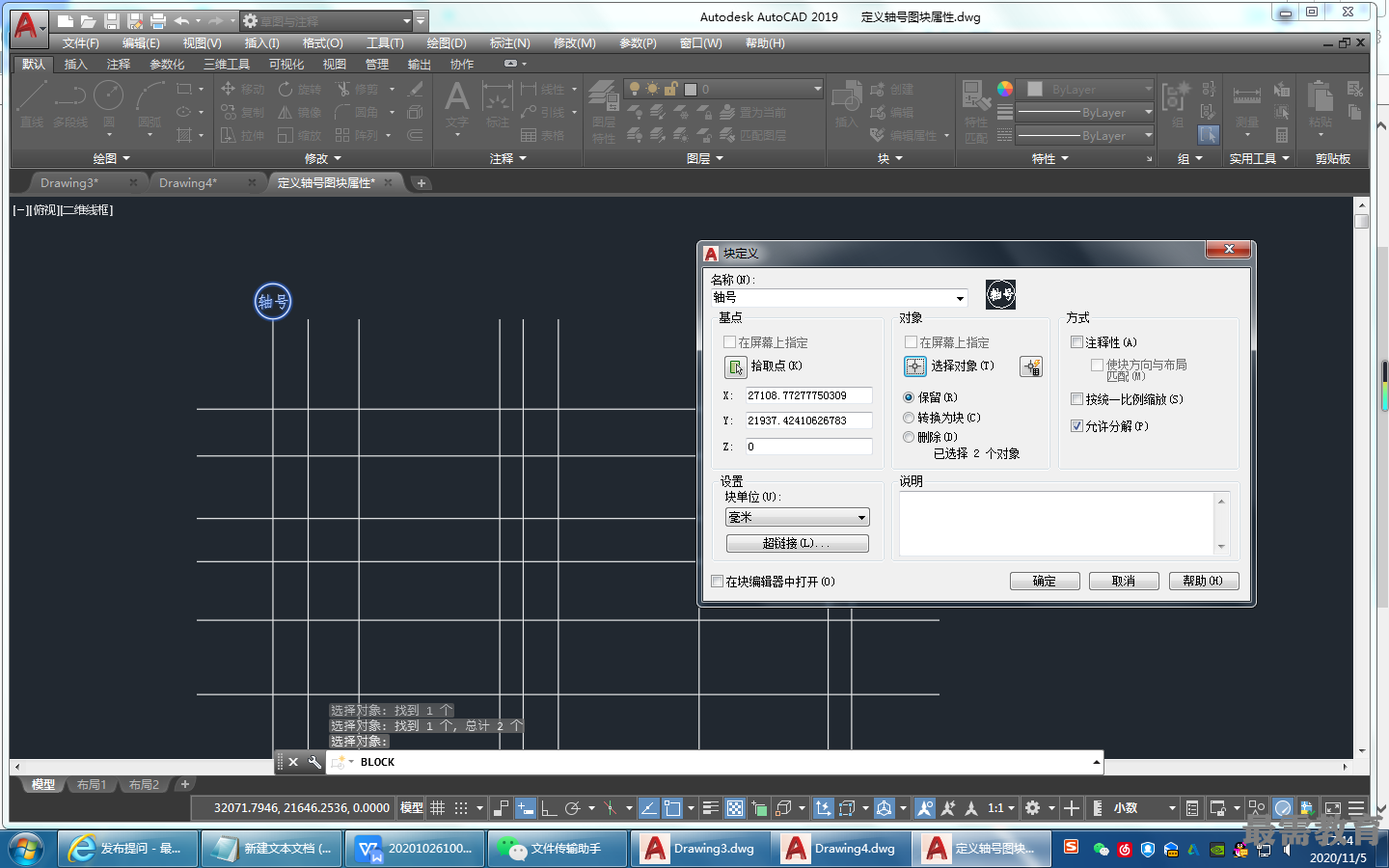

(1)單擊“默認”選項卡的“塊”面板中的“創(chuàng)建塊”按鈕打開“塊定義”對話框，如圖所示。在“名稱”文本框中寫入“軸號”，指定圓心為基點；選擇整個圓和剛才的“軸號”標記為對象，如圖所示。單擊“確定”按鈕，打開如圖所示的 “編輯屬性”對話框，輸入軸號為“1”，單擊“確定”按鈕，軸號效果圖如圖所示

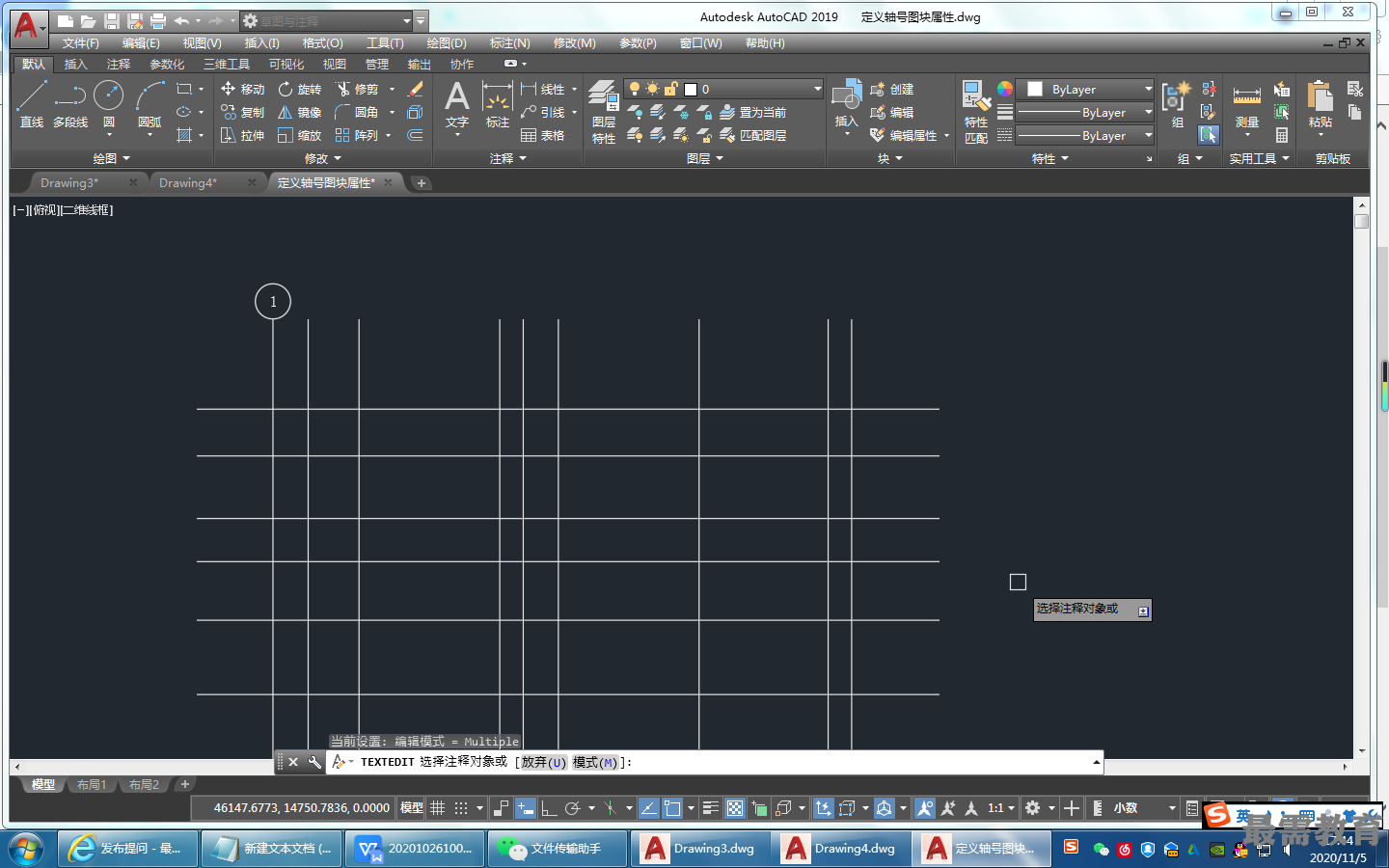

(2)單擊“默認”選項卡的“塊”面板中的“插入塊”按鈕功，打開如圖所示的“插入”對話框，將軸號圖塊插入到軸線上，打開“編輯屬性”對話框修改圖塊屬性，效果如圖所示。
