AutoCAD 2019使用外部參照附著創建花園

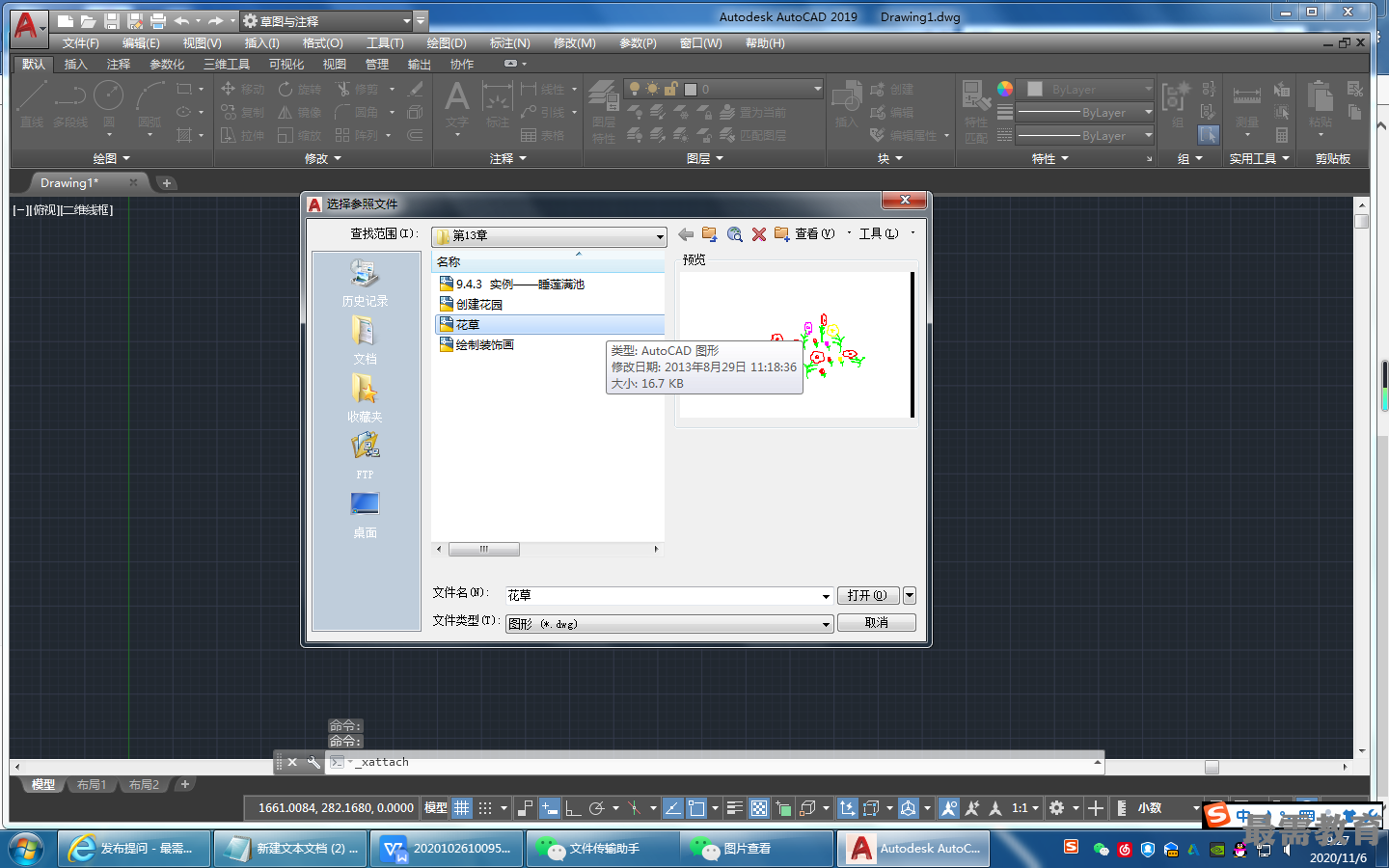

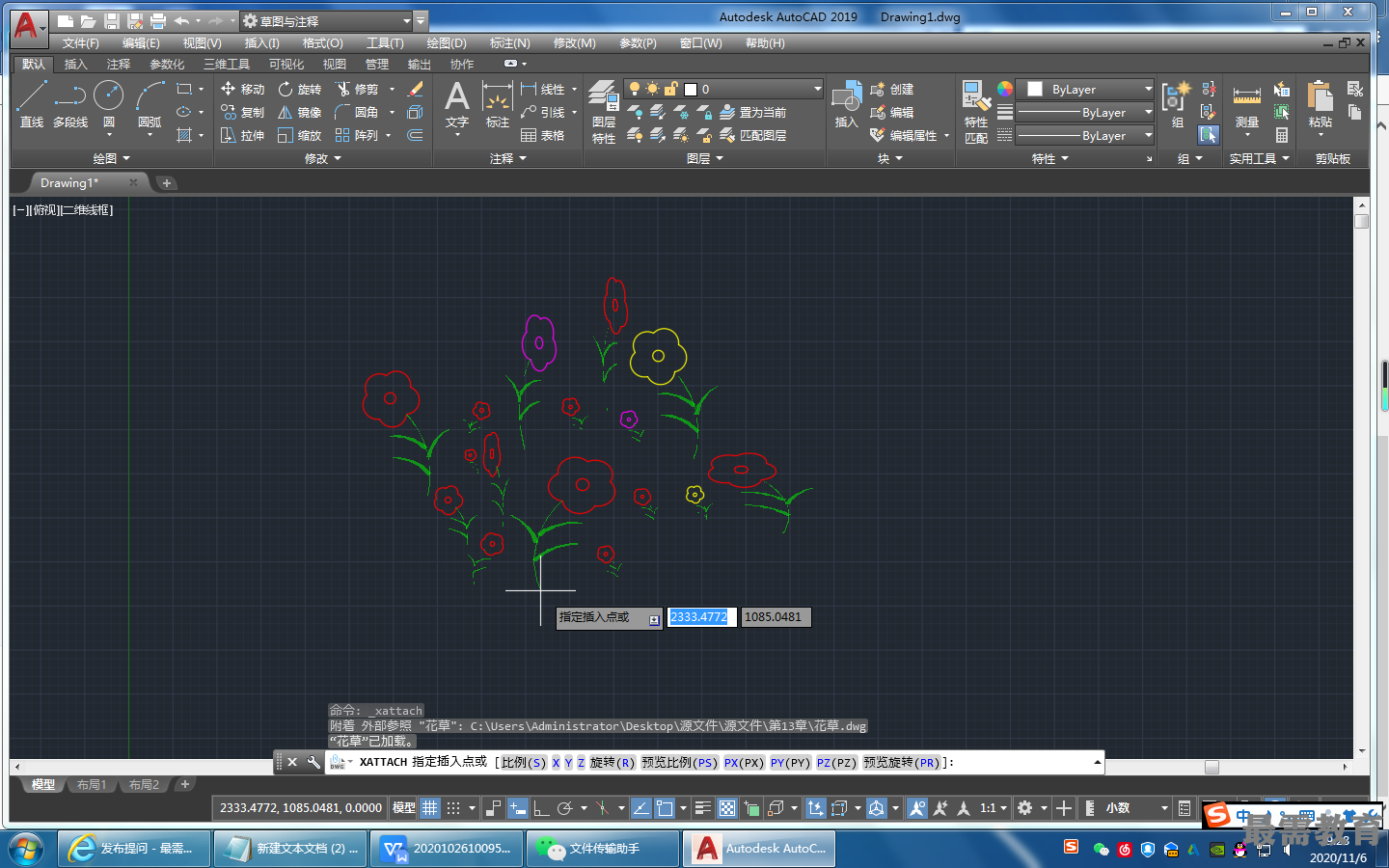

(1)單擊“參照”工具欄中的“附著外部參照”按鈕，打開“選擇參照文件”對話框，如圖所示。從中選擇欲參照的圖形文件“花草”，單擊“打開”按鈕，打開 “附著外部參照”對話框，如圖所示，在“參照類型”選項組中選中“附著型”單選按鈕，比例統一為1,單擊“確定”按鈕后，將“花草”插入到當前圖形中的適當位置，如圖所示。

(2)重復“附著”命令，在“附著外部參照”對話框中取消勾選“統一比例”復選框， 輸入Y比例值為2,其他釆用默認設置，插入第二束花草，如圖所示。

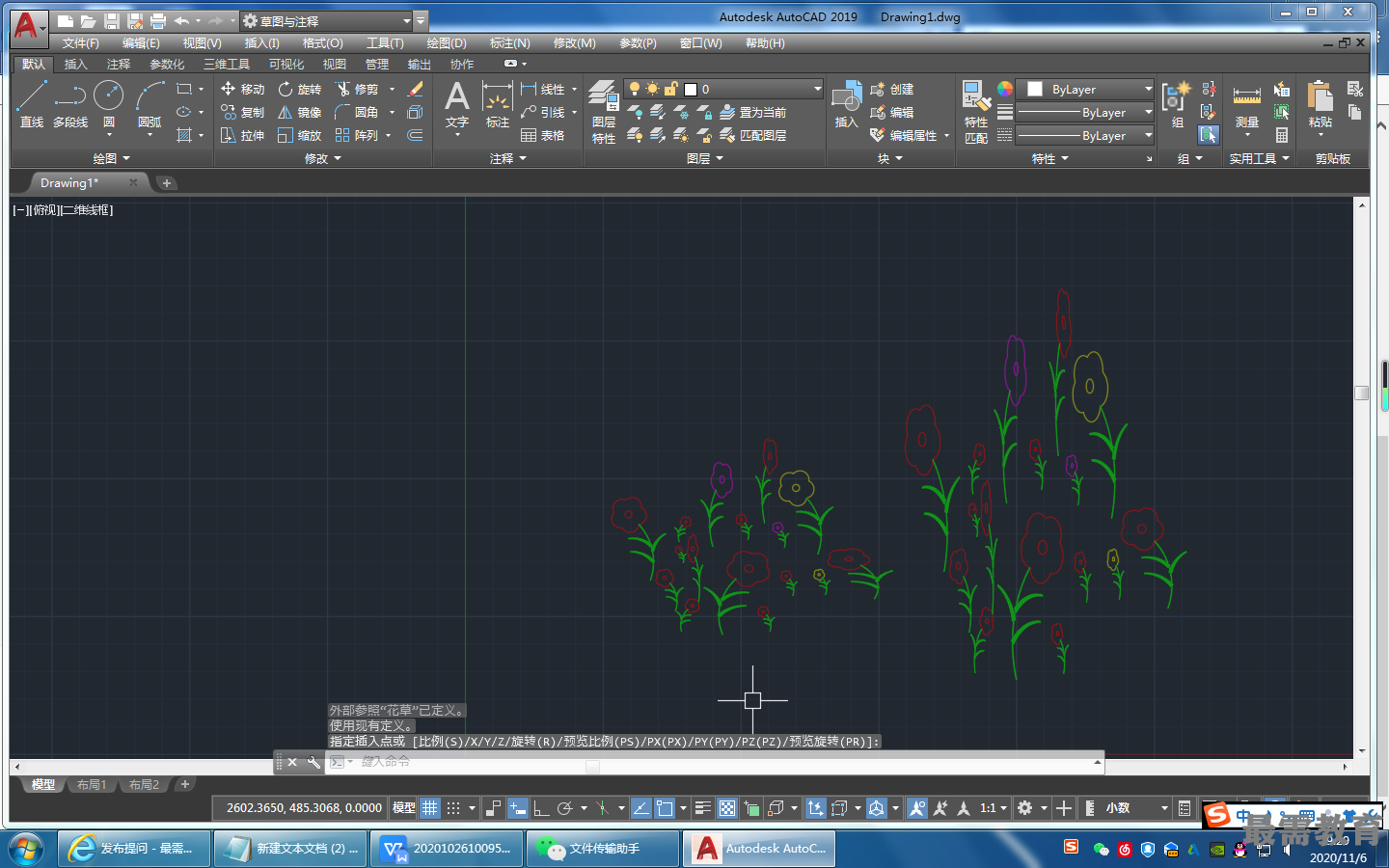

(3)采用相同的方法插入不同比例的花草，形成花園，效果如圖所示。
