AutoCAD 2019教程創建CAD標準文件

在AutoCAD 2019中，可以為下列命名對象創建標準：圖層、文字樣式、線型和標注樣式。如果要創建CAD標準，先創建一個定義有圖層、標注樣式、線型和文字樣式的文件， 然后以樣板的形式存儲，CAD標準文件的擴展名為.dws。
要設置標準，可以創建定義圖層特性、標注樣式、線型和文字樣式的文件，然后將其保 存為擴展名為.dws的標準文件。

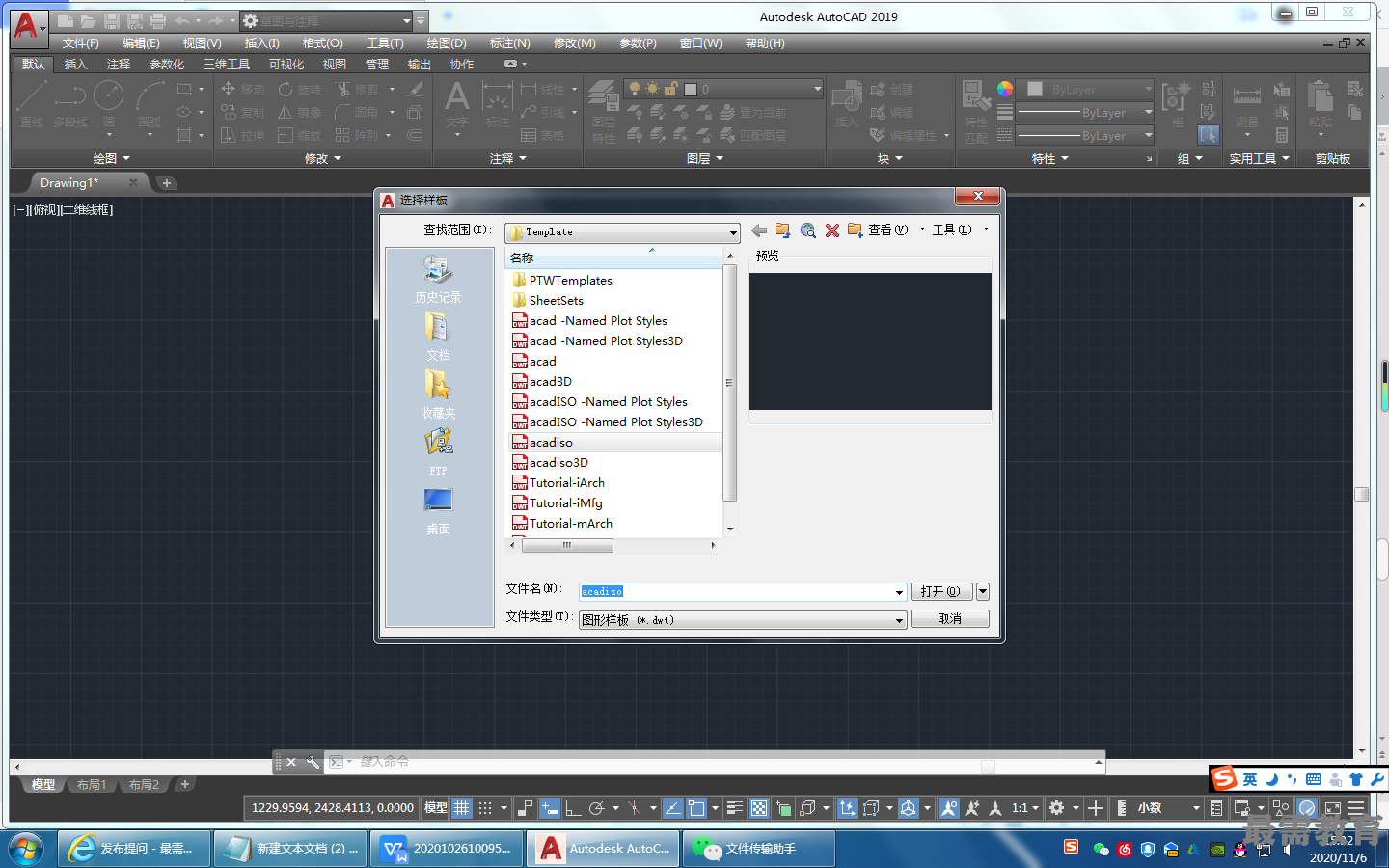

(1)單擊快速訪問工具欄中的“新建”按鈕選擇合適的樣板文件，新建一個空白文件

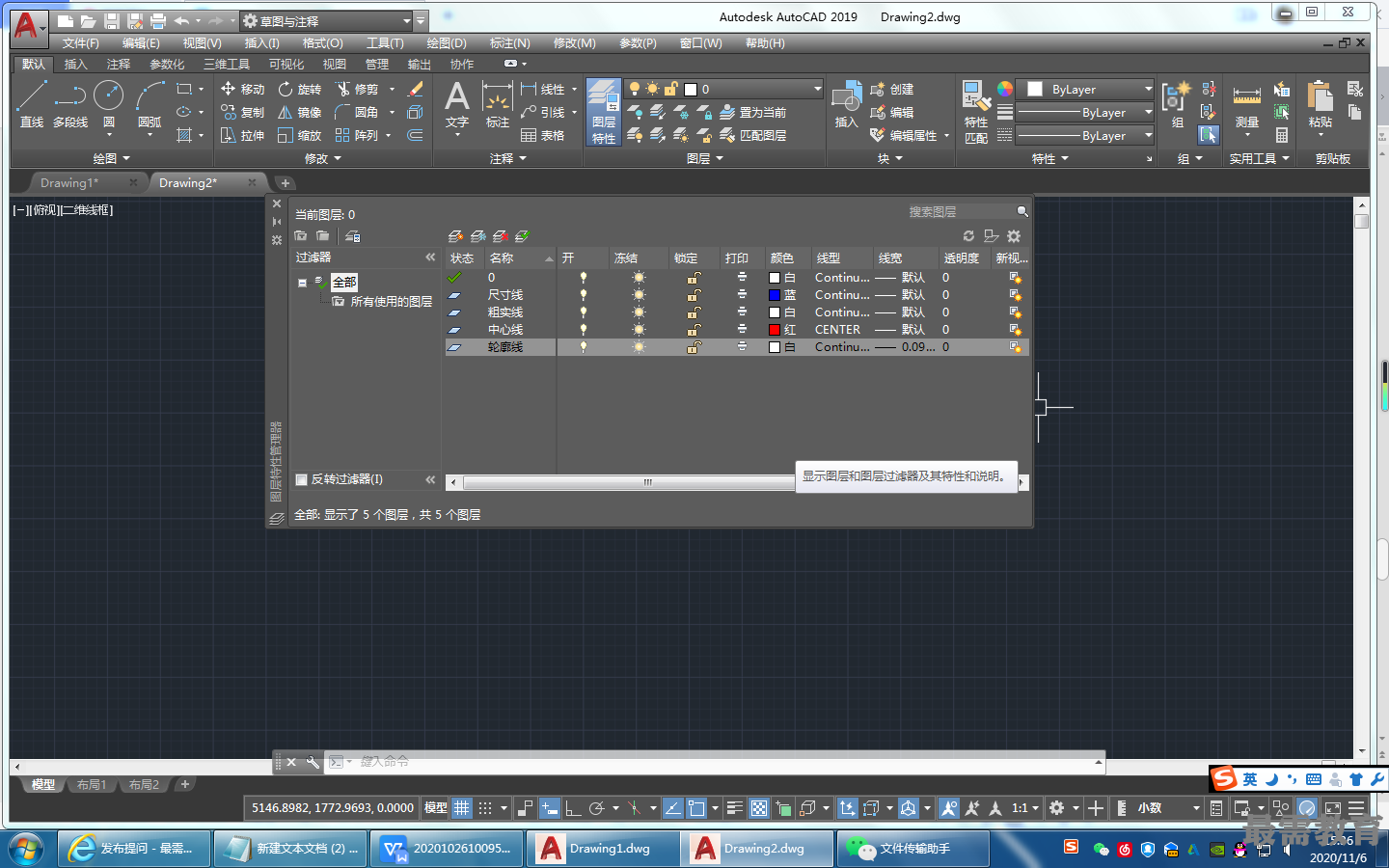

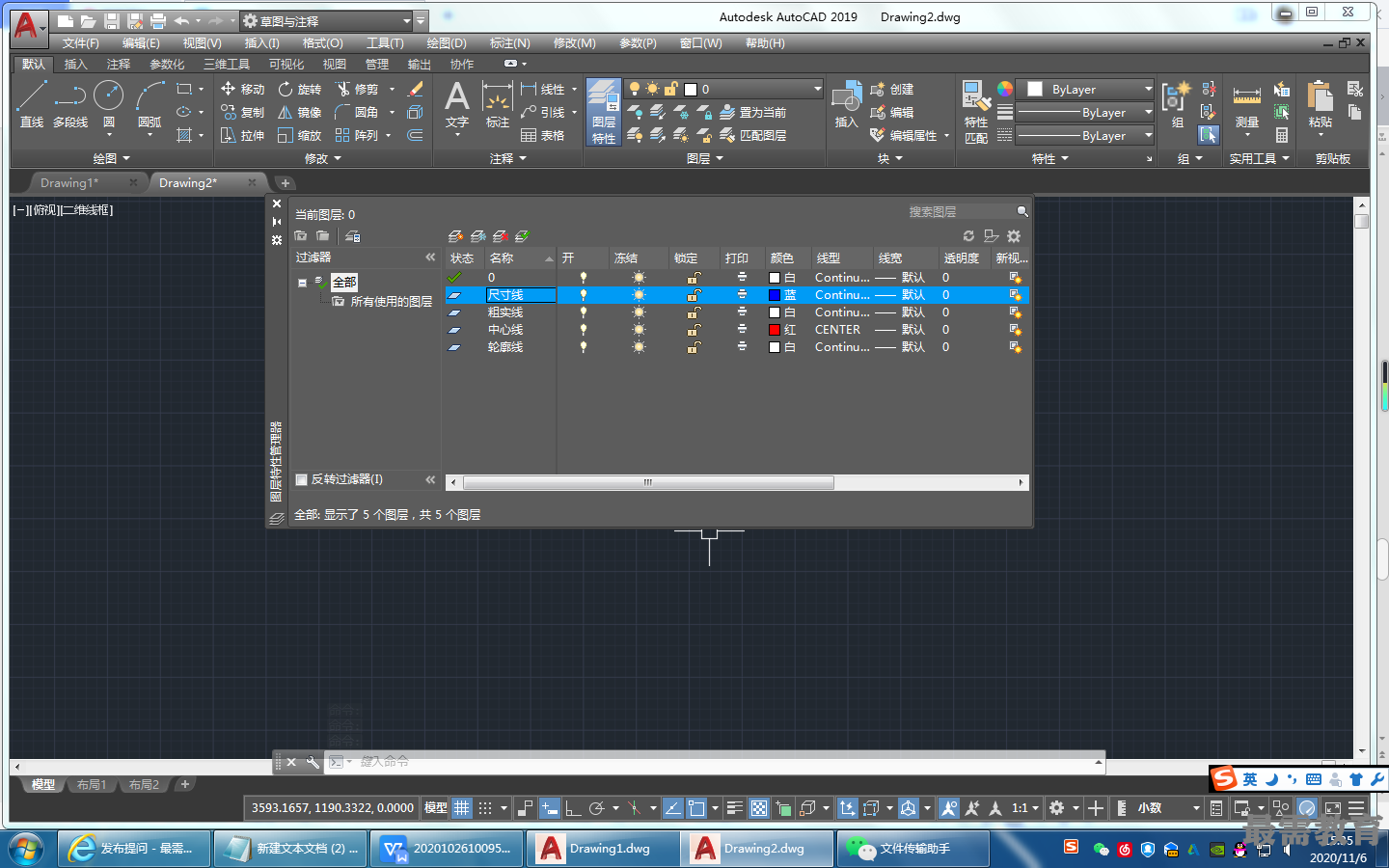

(2)在樣板圖形中，創建任何將要作為標準文件一部分的圖層、標注樣式、線型和文字樣式。在圖中創建作為標準的幾個圖層，對圖層的屬性進行設置.

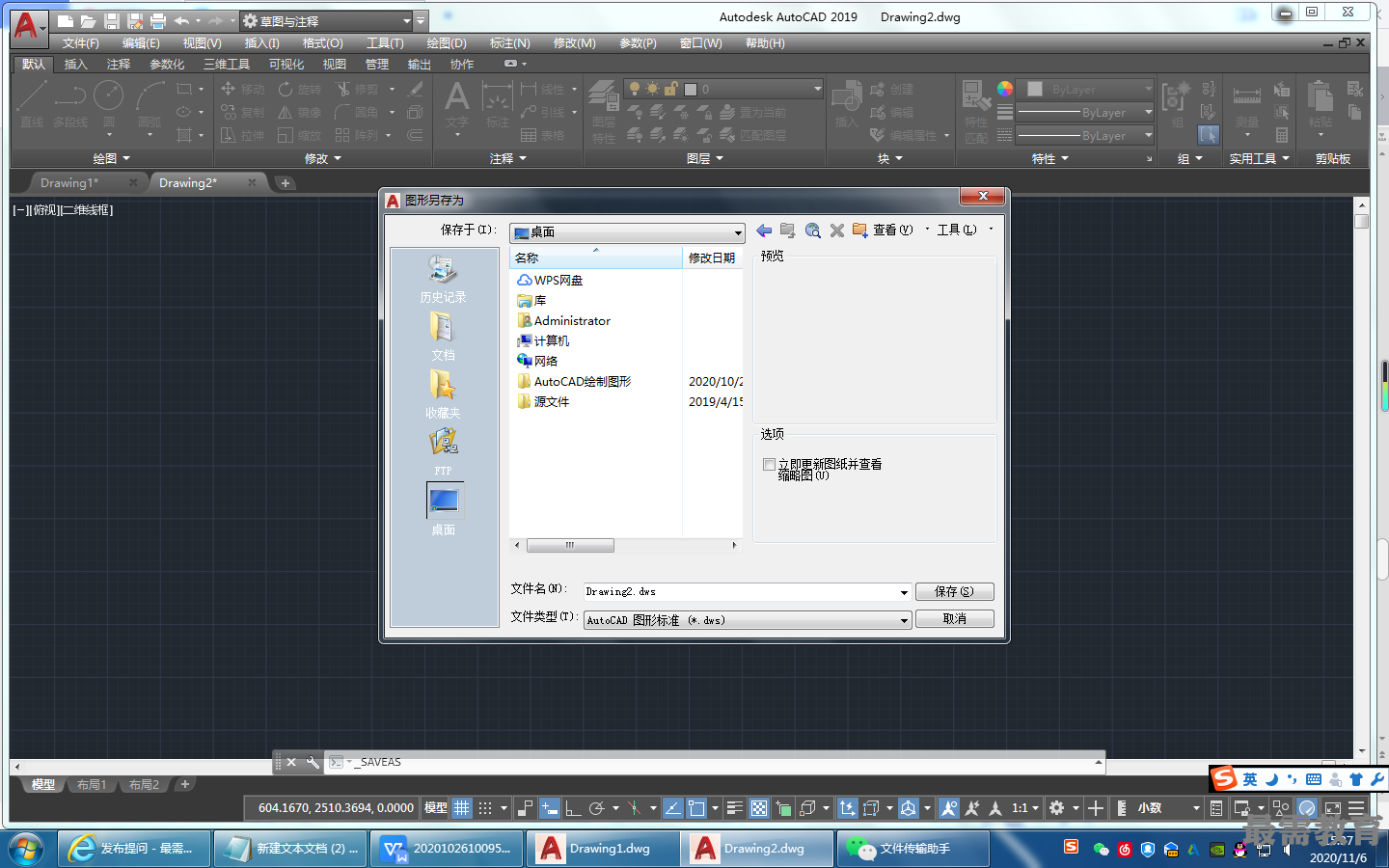

(3)單擊“快速訪問”工具欄中的“另存為”按鈕，打開如圖所示的“圖形另存為”對話框，將標準文件命名為“標準文件1” ,在“文件類型”列表中選擇“AutoCAD 圖形標準(*.dws) ”選項，保存即可
