在別墅結構施工圖圖紙集中放置圖形AutoCAD 2019

提問人:卓娟發布時間:2020-11-06

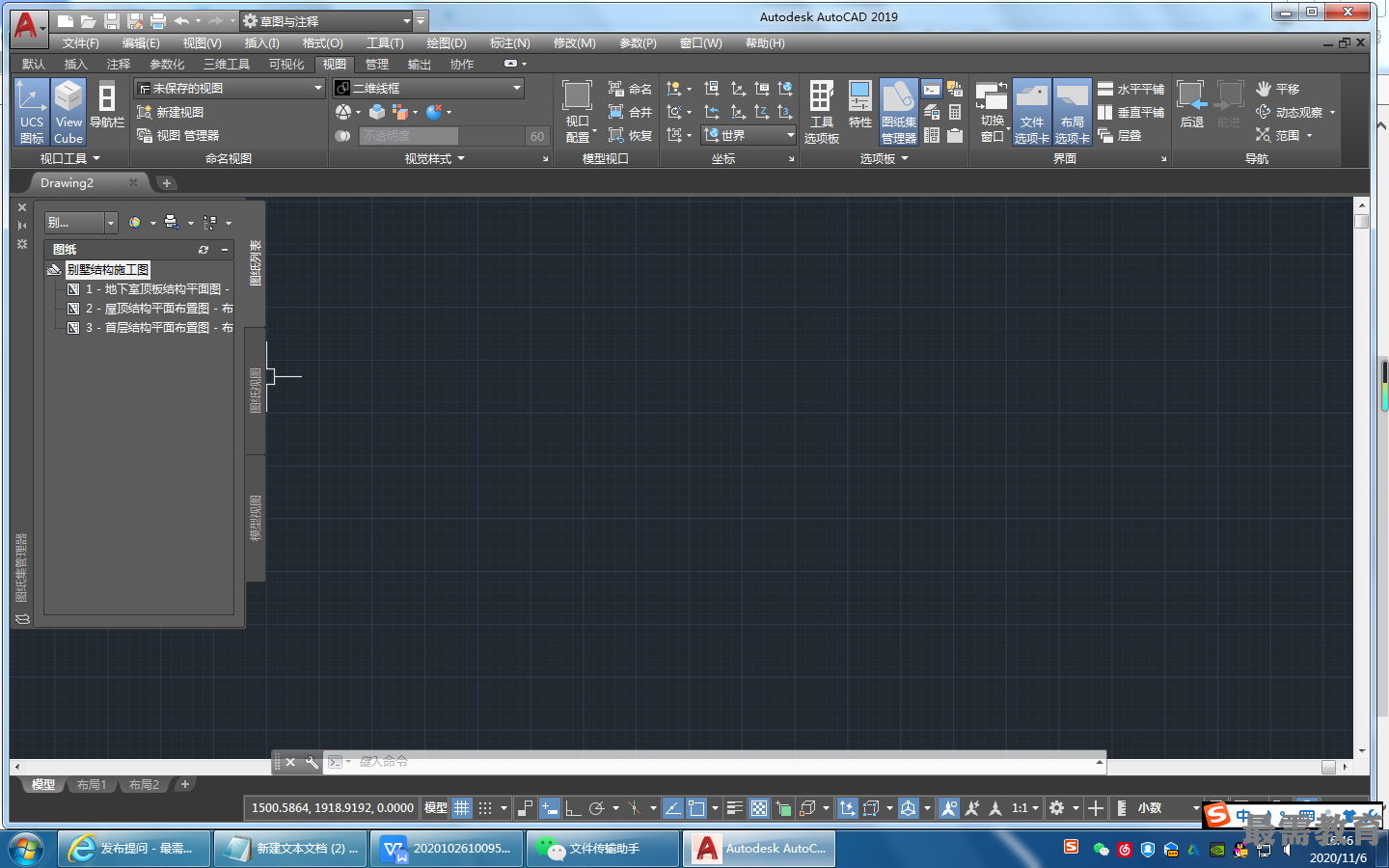

(1)單擊“視圖”選項卡的“選項板”面板中的“圖紙集管理器”按鈕系統打開 “圖紙集管理器”對話框,如圖所示。在控件下拉列表框中選擇“打開”選項,系統打開“打開圖紙集”對話框,如圖所示。選擇一個圖紙集后,圖紙集管理器中顯示該圖紙集的圖紙列表,如圖所示

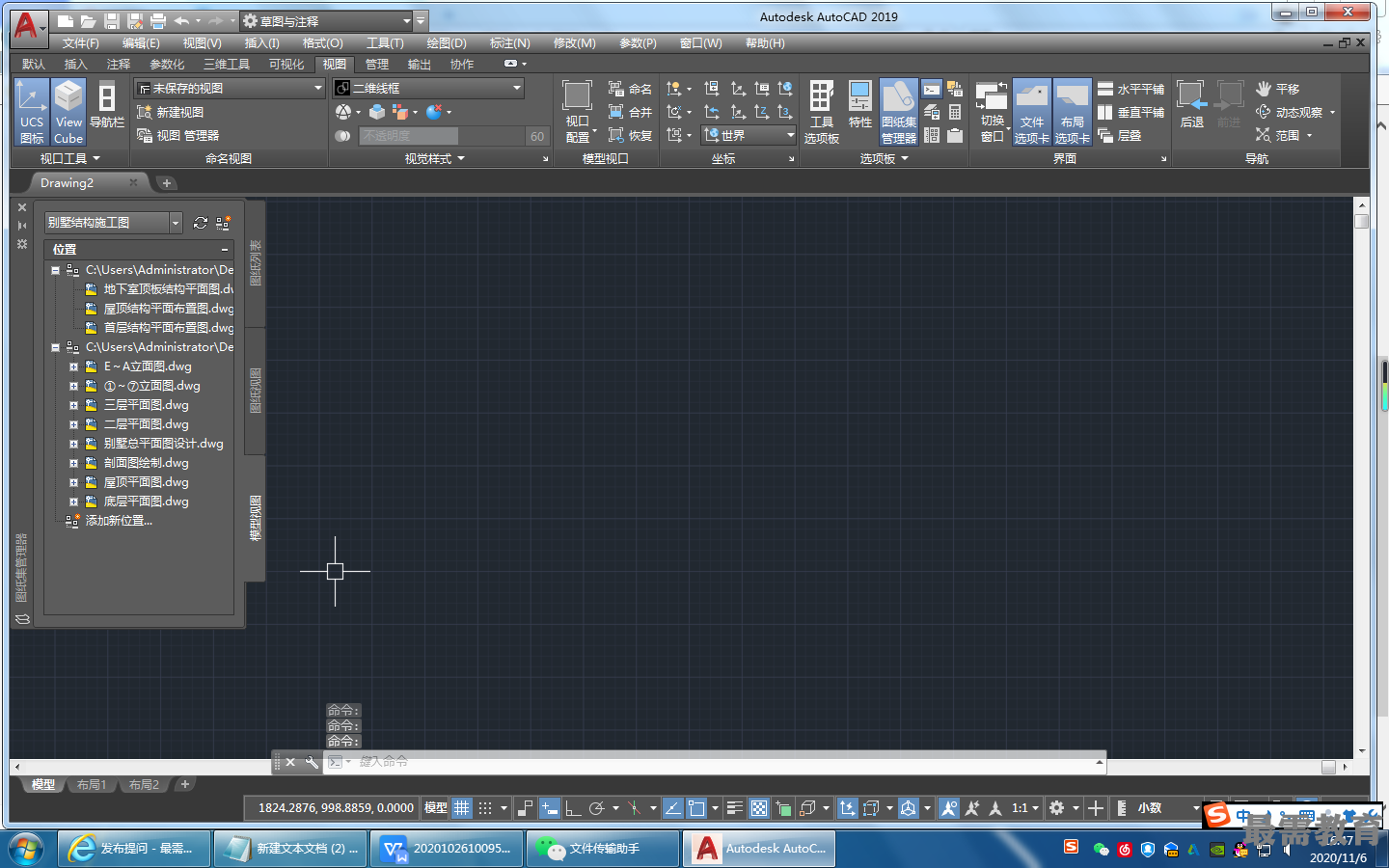

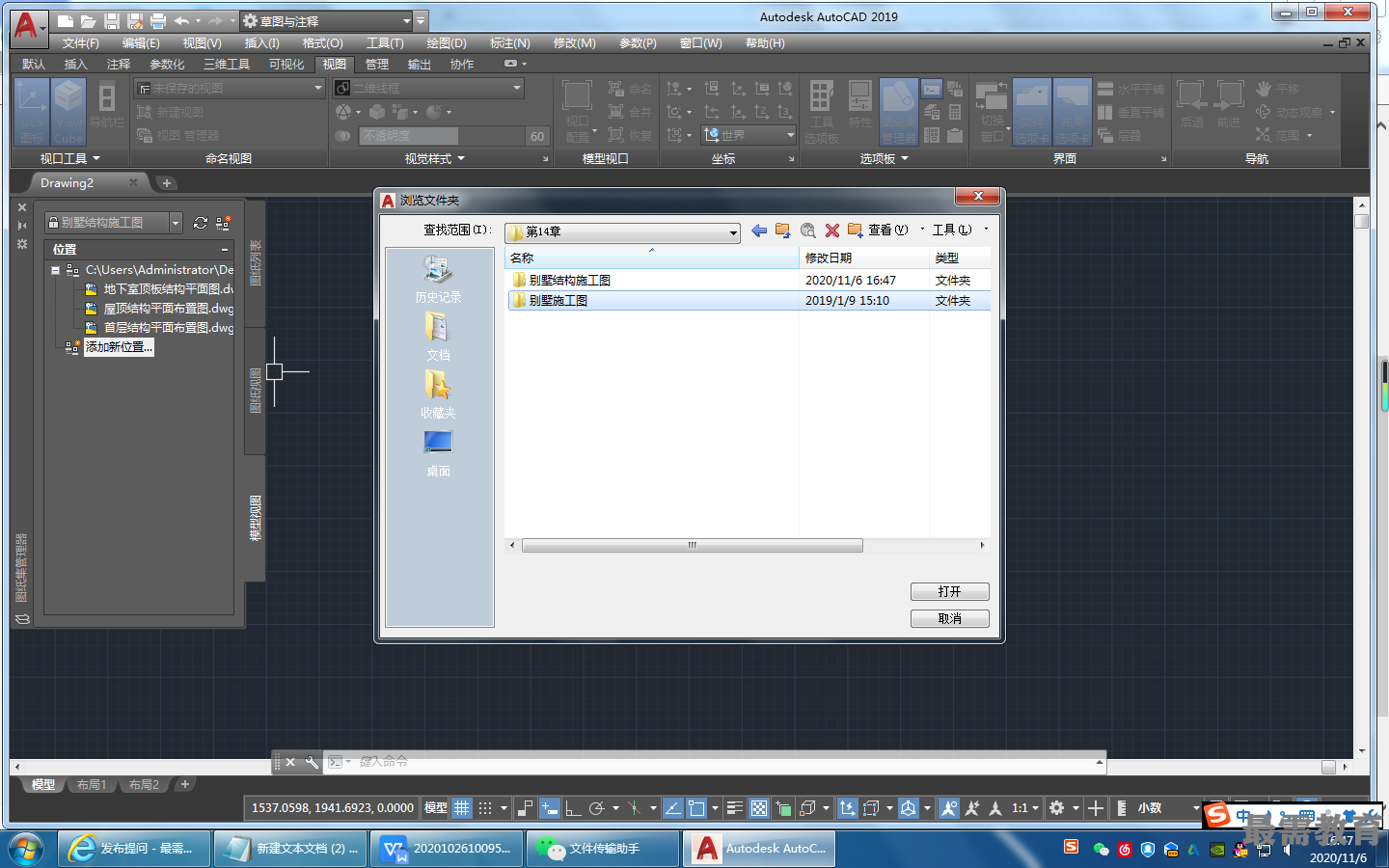

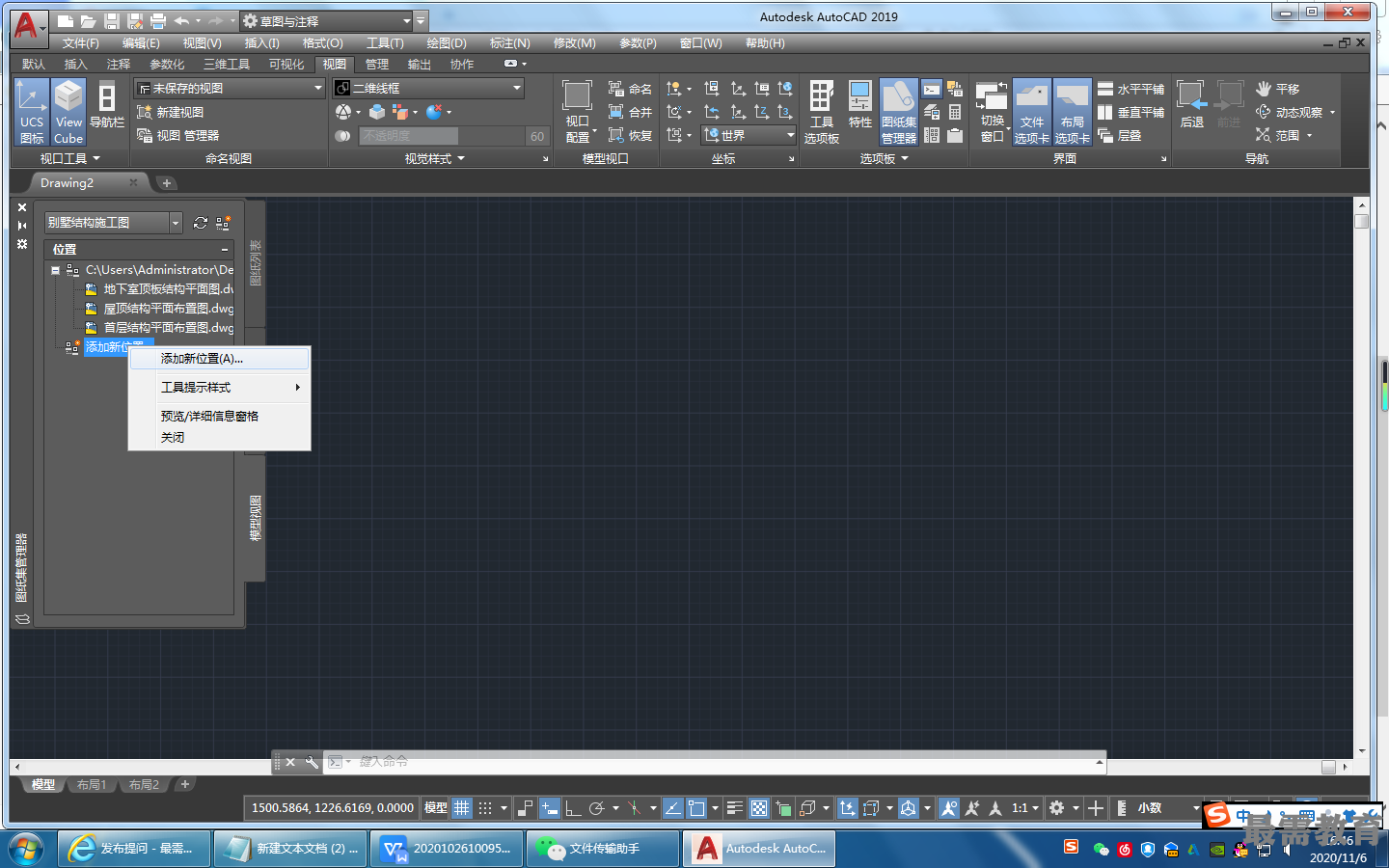

(2)選擇“圖紙集管理器”對話框中的“模型視圖”選項卡,雙擊位置目錄中的“添加 新位置”目錄項,或右擊選擇“添加新位置”命令,如圖所示.系統打開“瀏覽文件夾”對話框,如圖所示。選擇文件夾后,該文件夾所有文件出現在位置目錄中,如圖所示。

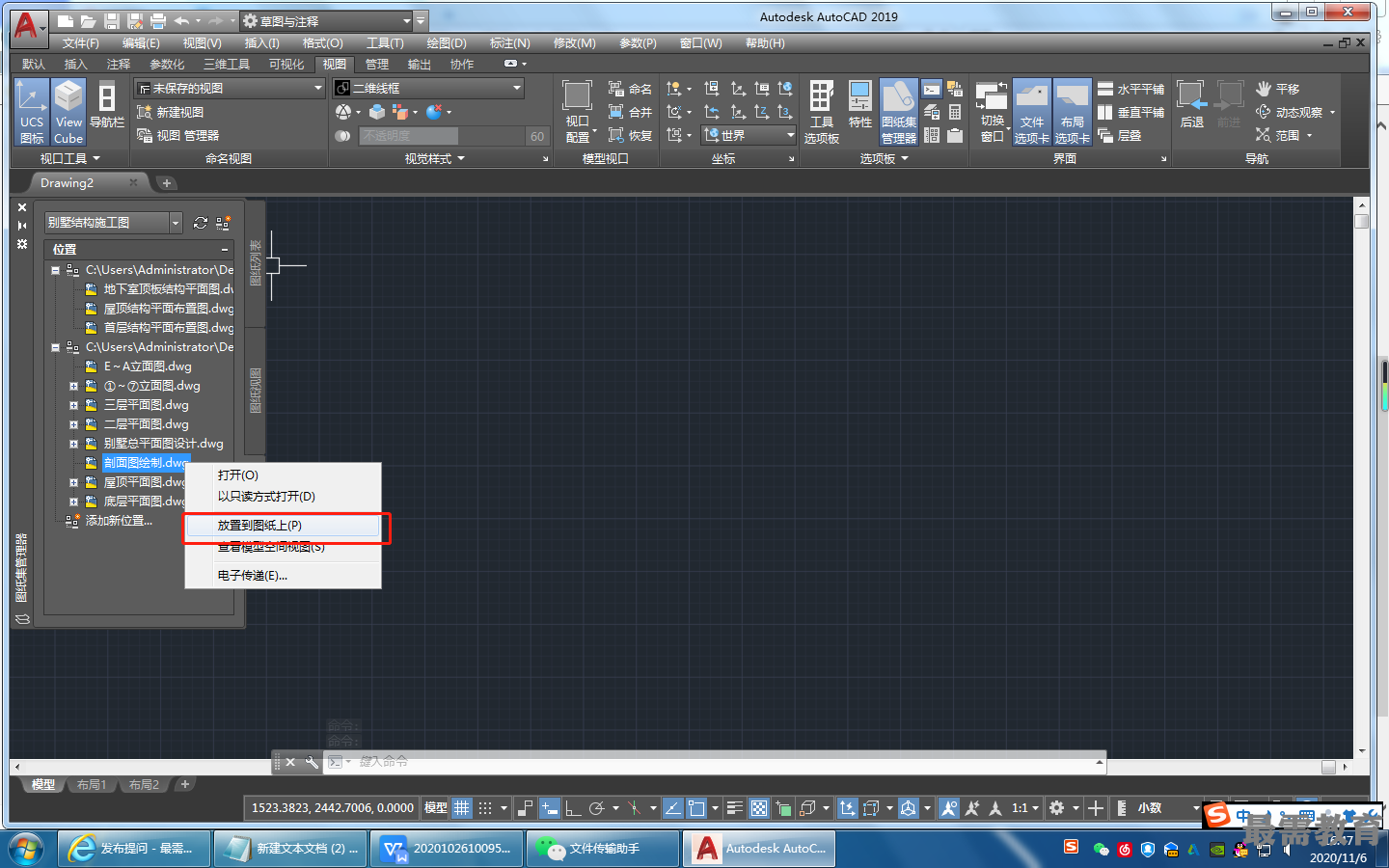

(3)選擇一個圖形文件后,右擊,在彈出的快捷菜單中選擇“放置到圖紙上”命令,如圖所示。選擇的圖形文件的布局就出現在當前圖紙的布局中,右擊,系統打開“比例”快捷菜單,選擇一個合適的比例,拖動鼠標,指定一個位置后,該布局就插入到當前圖形布局中。
