坐標系設置的選項說明CAD2019

(1) “命名UCS”選項卡。該選項卡用于顯示已有的UCS、設置當前坐標系，如圖所示。

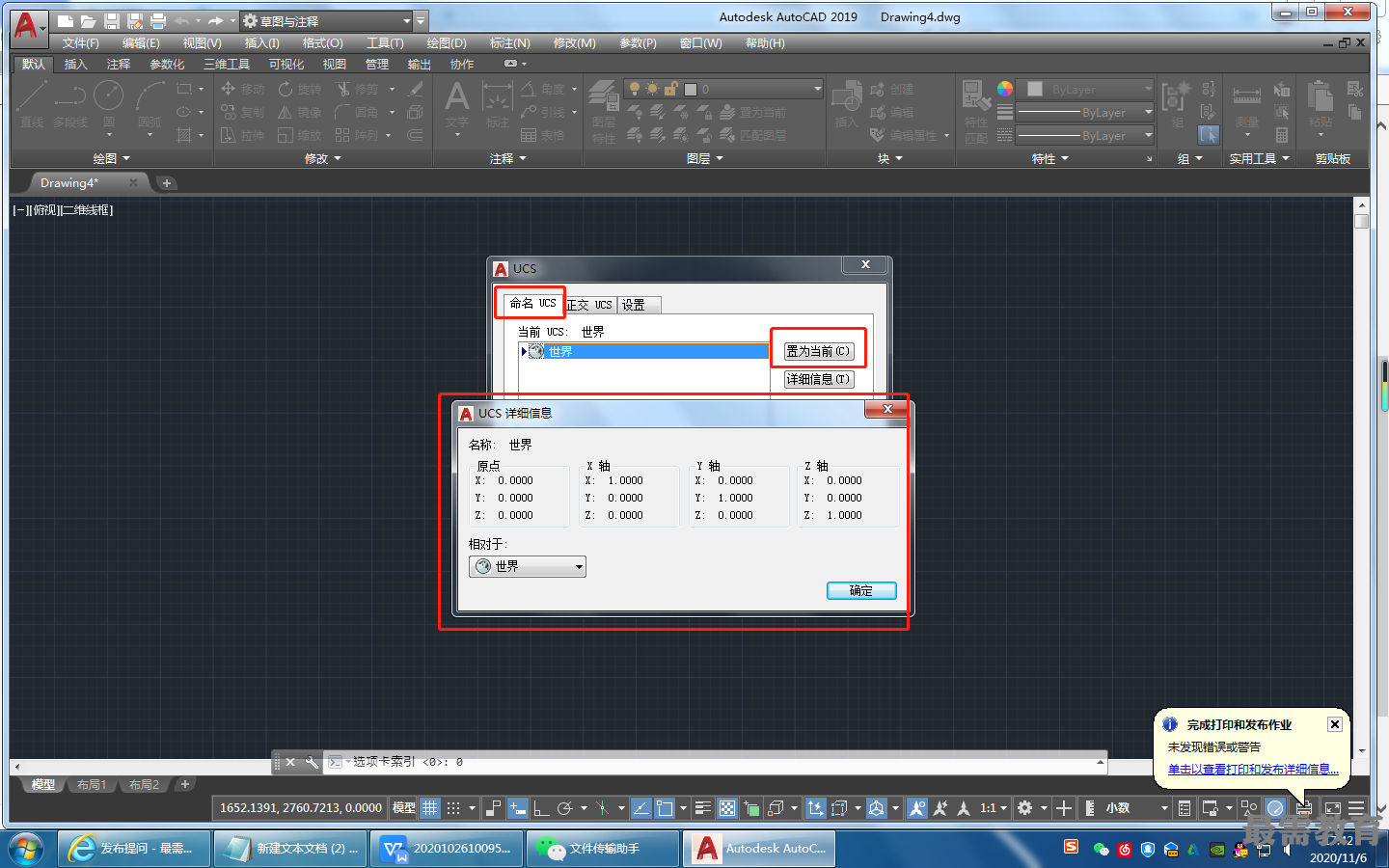

在“命名DCS”選項卡中，用戶可以將世界坐標系、上一次使用的UCS或某一命名的UCS設置為當前坐標。其具體方法是：從列表框中選擇某一坐標系，單擊“置為當前”按鈕。還可以利用選項卡中的“詳細信息”按鈕，了解指定坐標系相對于某一坐標系的詳細信 息。其具體步驟是：?jiǎn)螕簟霸敿?xì)信息”按鈕，系統打開如圖所示的“UCS詳細信息”對話框，該對話框詳細說明了用戶所選坐標系的原點及X、Y和Z軸的方向。

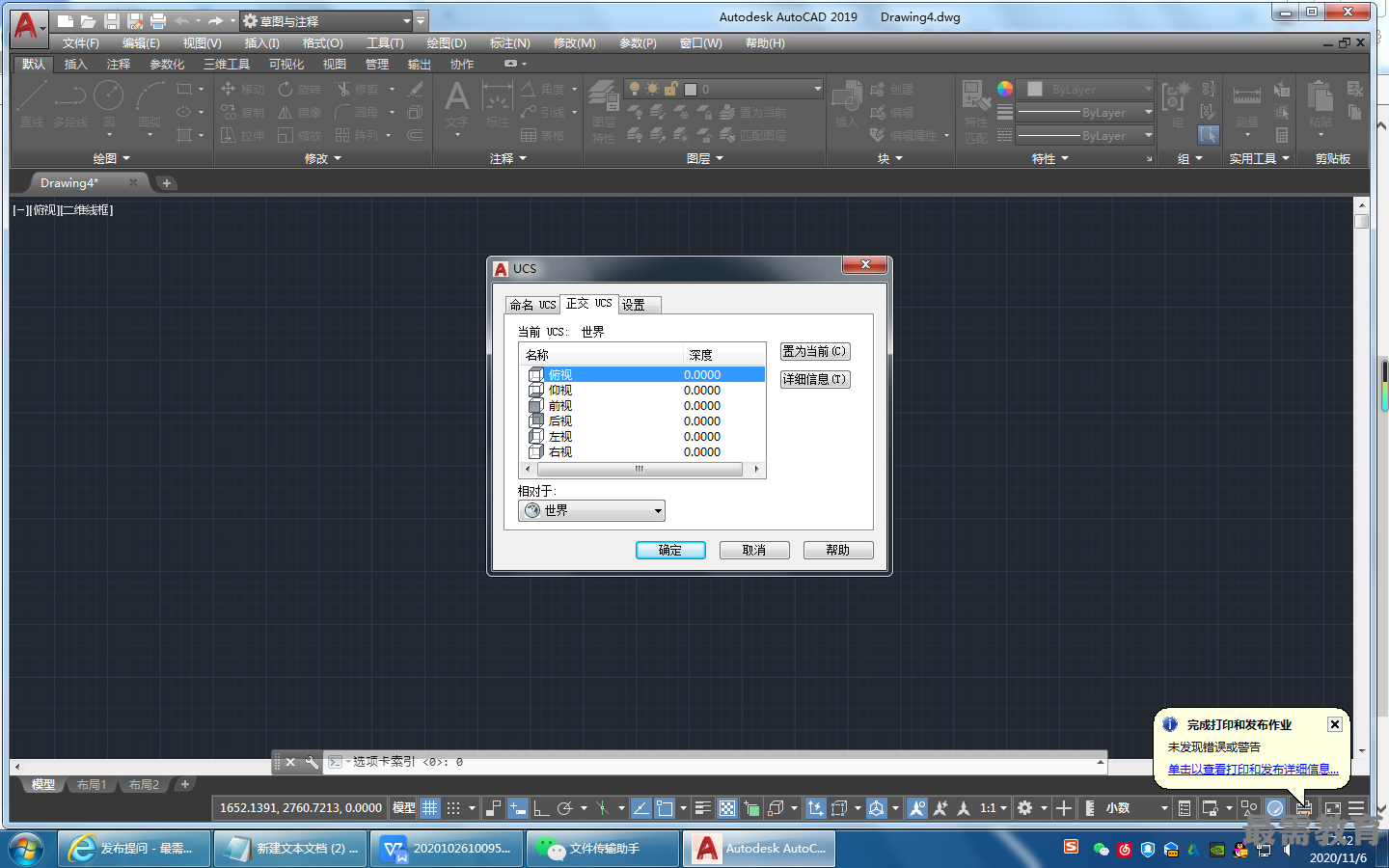

(2)“正交UCS"選項卡。該選項卡用于將UCS設置成某一正交模式，如圖所示。 其中，“深度”列用來定義用戶坐標系XY平面上的正投影與通過用戶坐標系原點平行平面 之間的距離。

(3)“設置”選項卡。該選項卡用于設置UCS圖標的顯示形式、應用范圍等，如圖所示。
