CAD 2019視覺樣式的操作及說明

命令:VSCURRENT
輸入選項[二維線框(2) /線框(W) /隱藏(H) /真實(R)/概念(C) /著色(S)/帶邊緣著色(E)/灰度 (G)/勾畫（SK)/X射線(X)/其他(O)]〈二維線框>:

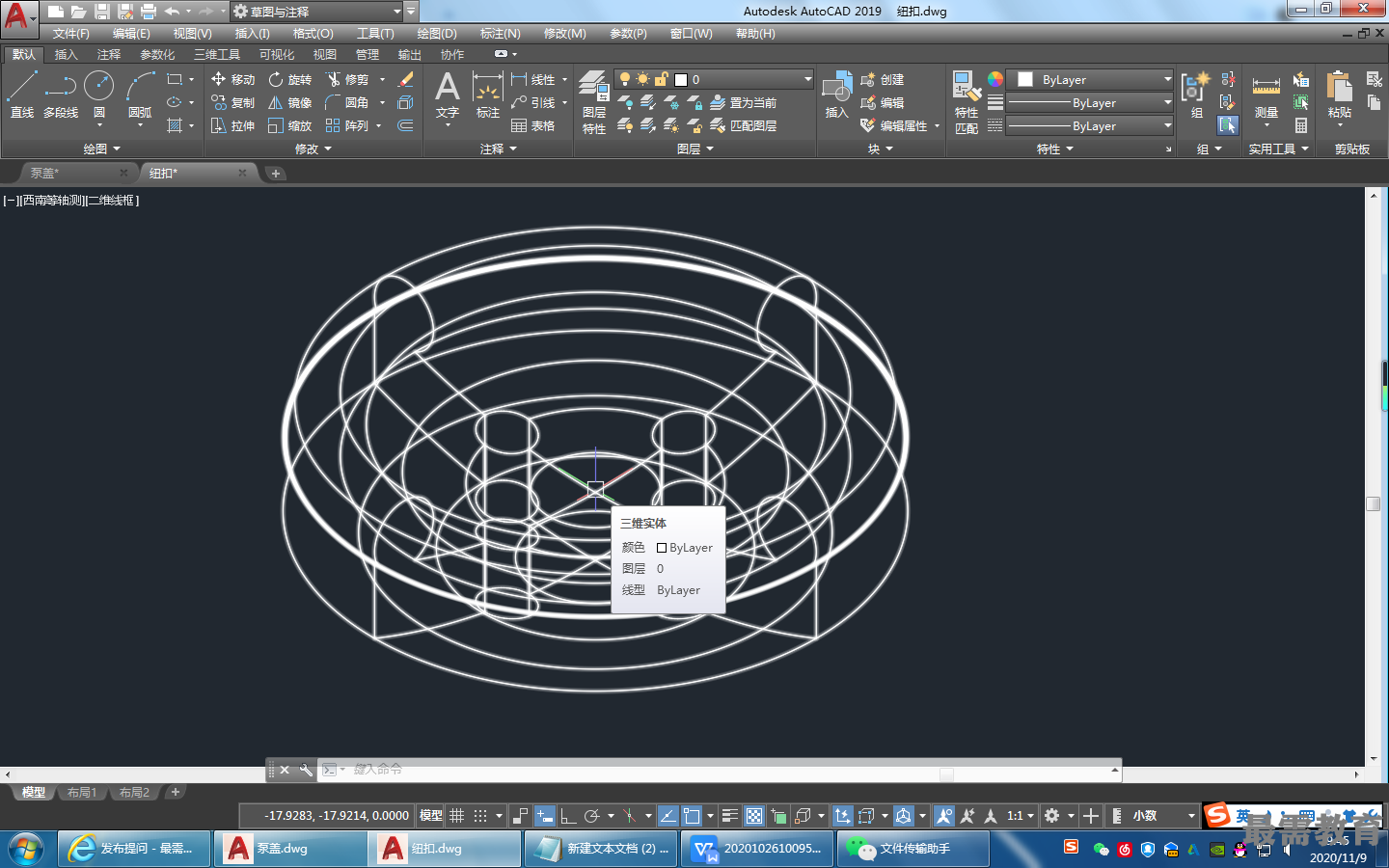

(1)二維線框(2):用直線和曲線表示對象的邊界。光柵和OLE對象、線型和線寬都是可見的。即使將COMPASS系統變量的值設置為1,它也不會出現在二維線框視圖中。如圖所示為紐扣的二維線框圖。

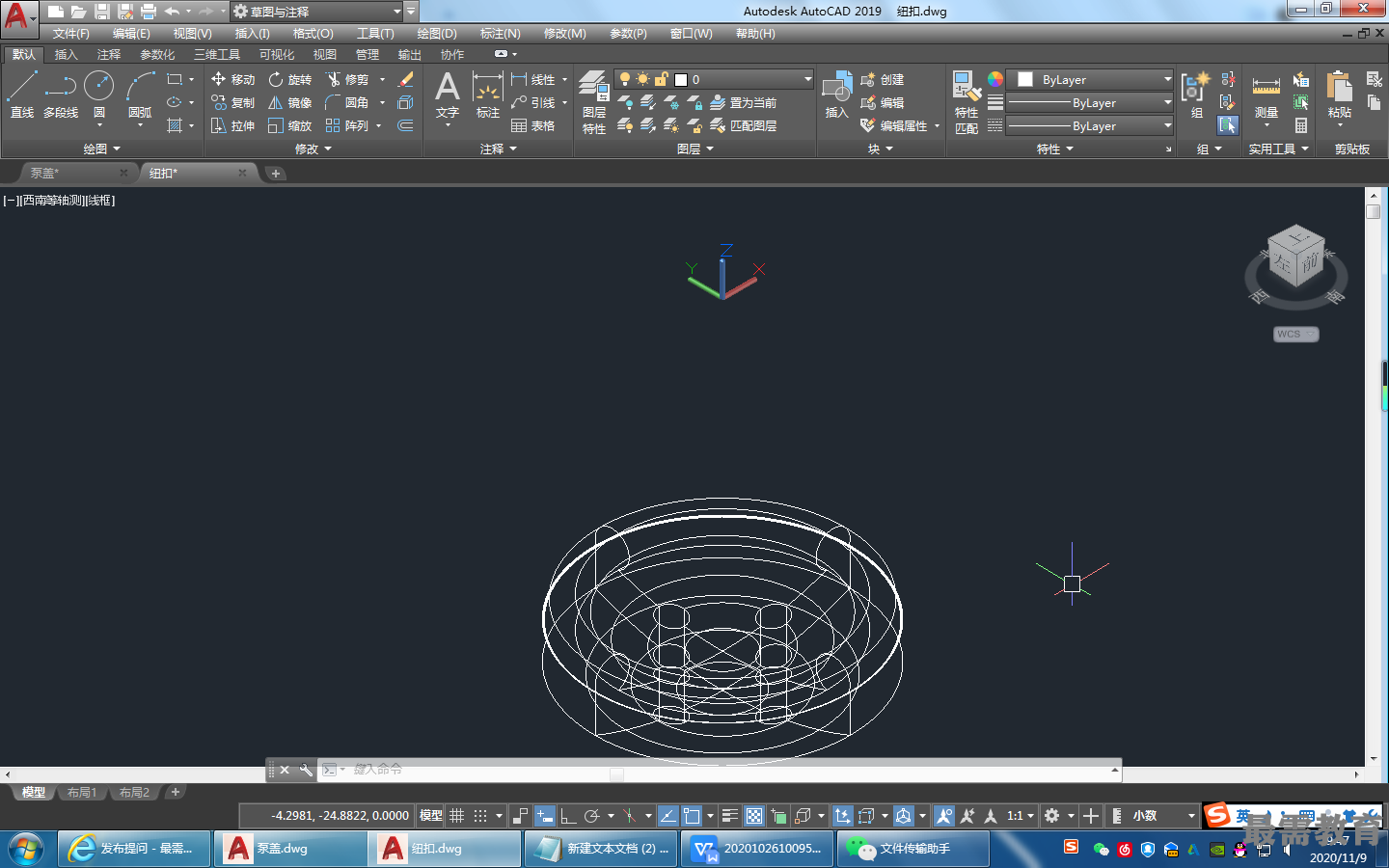

(2)線框(W):顯示對象時利用直線和曲線表示邊界。顯示一個已著色的三維UCS圖標。光柵和OLE對象、線型及線寬不可見?？蓪OMPASS系統變量設置為1來查看坐標球，將顯示應用到對象的材質顏色，如圖所示為紐扣的三維線框圖。

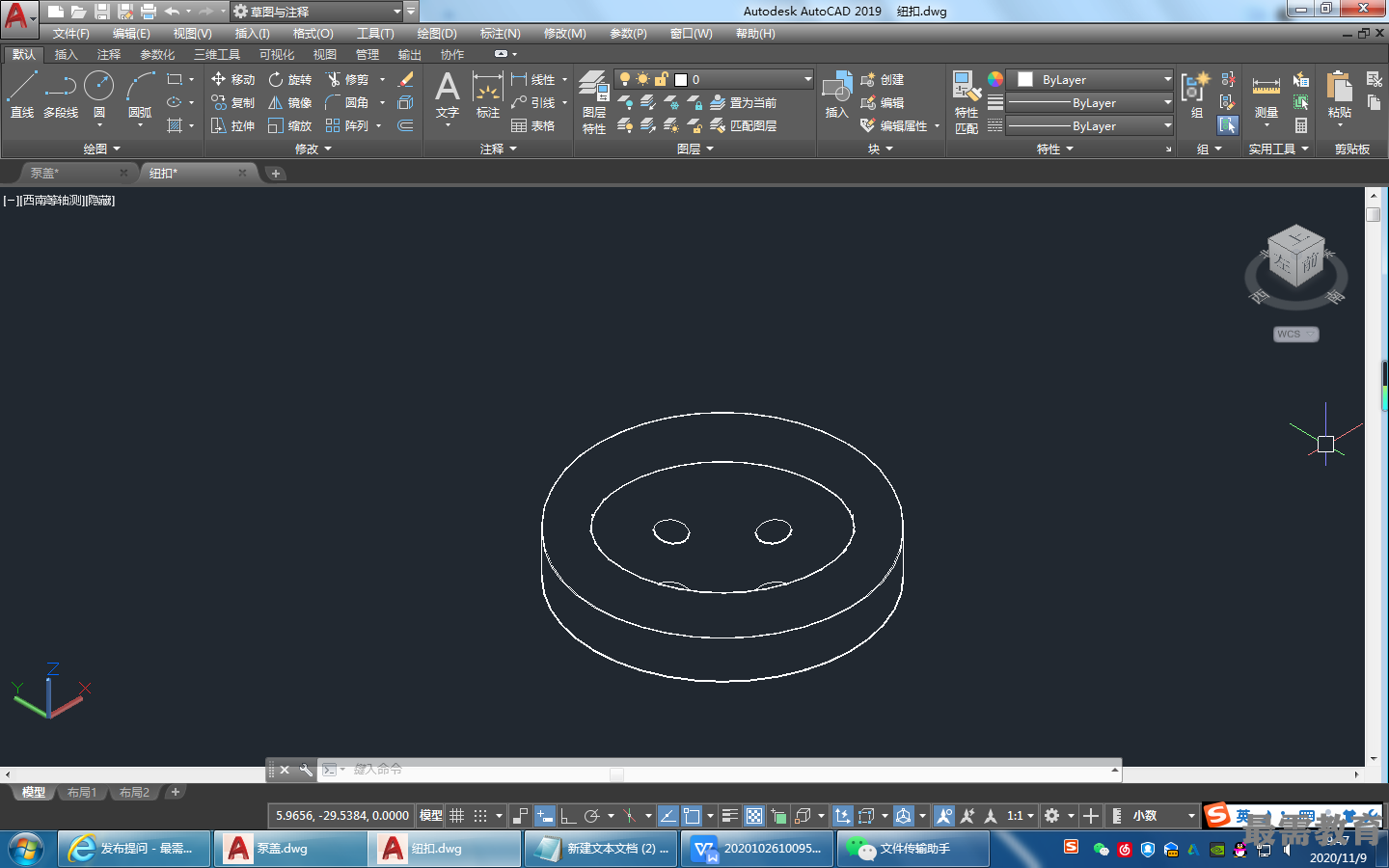

(3)隱藏(H):顯示用三維線框表示的對象并隱藏表示后向面的直線。如圖所示為紐扣的消隱圖。

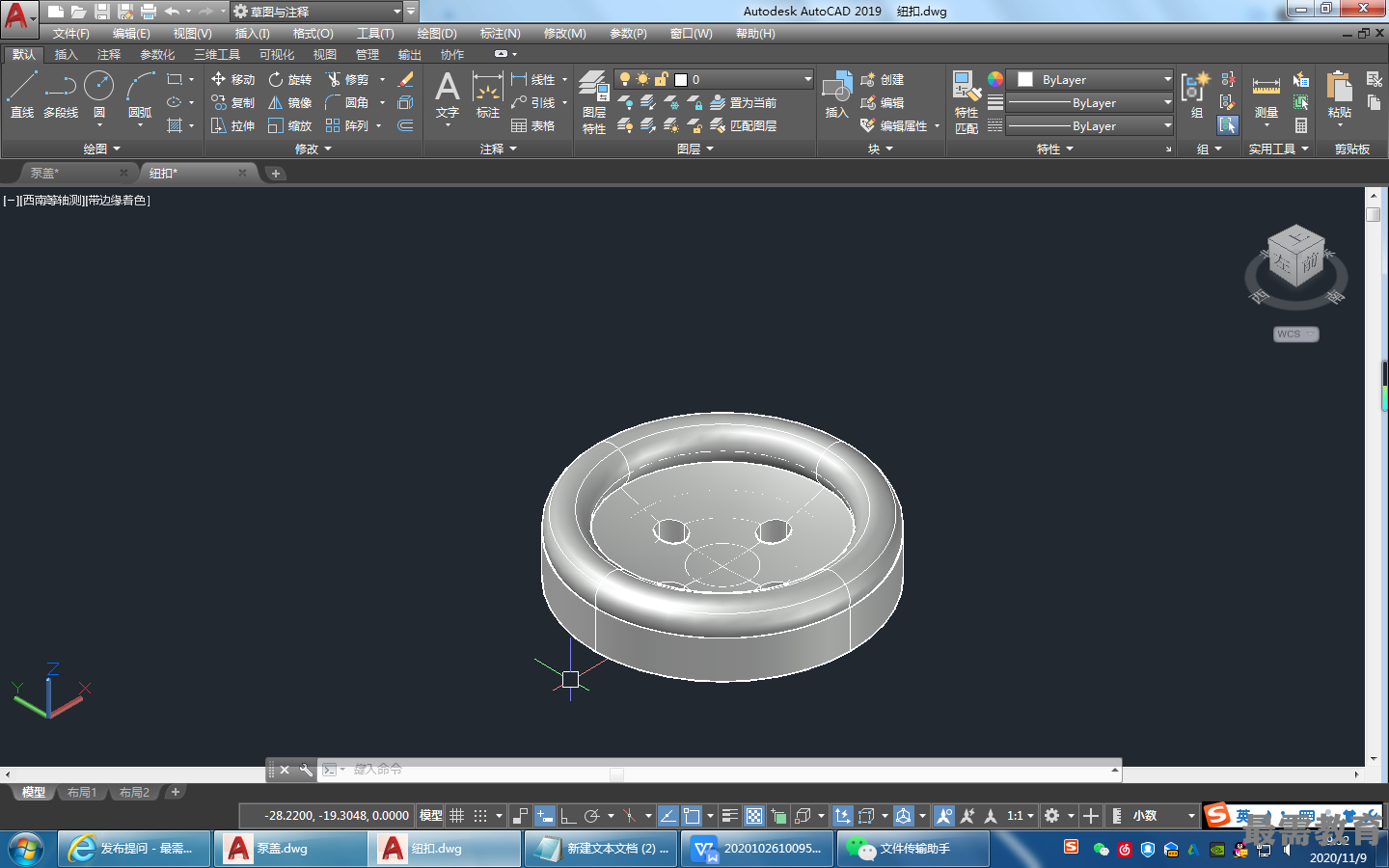

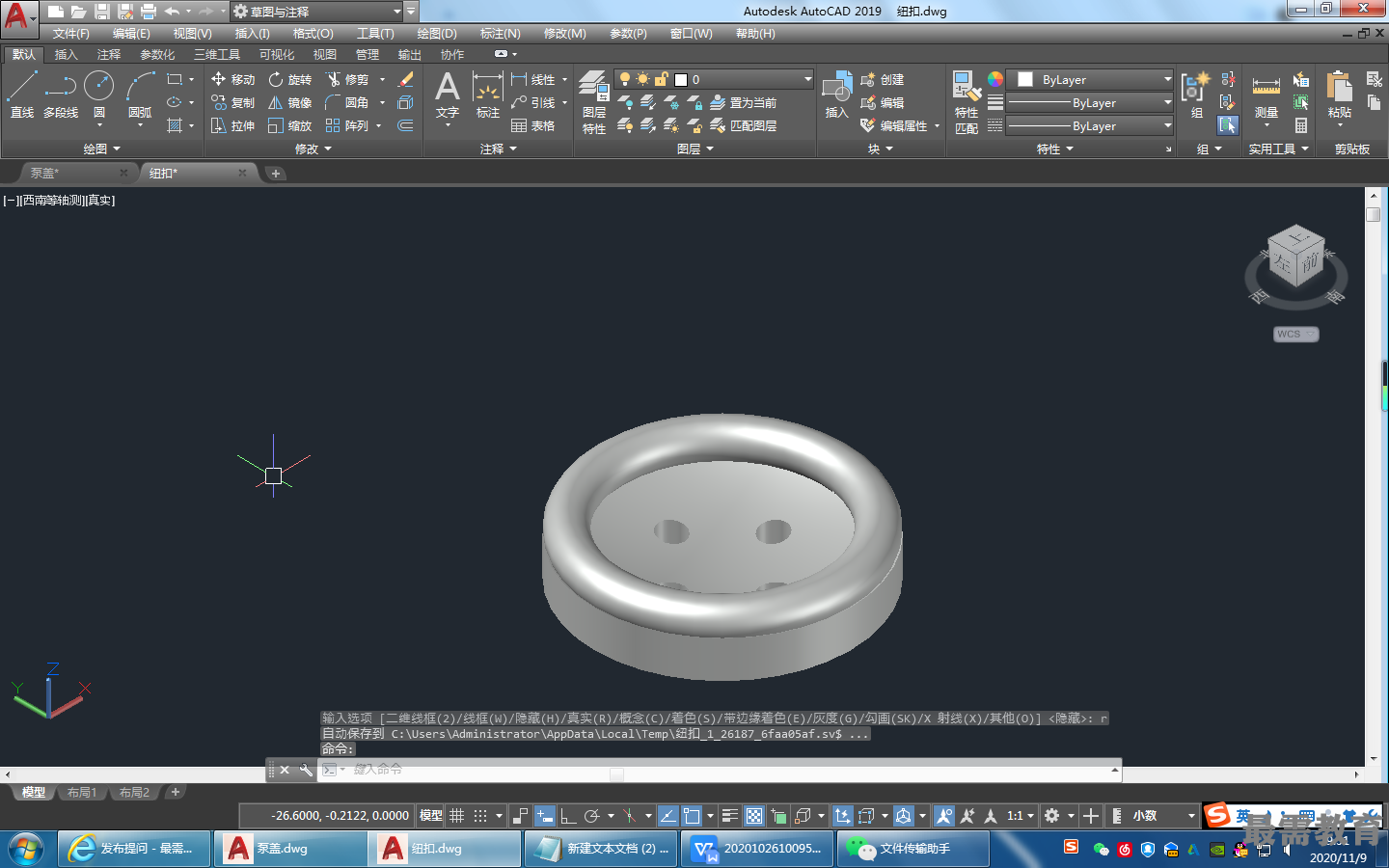

(4)真實(R):著色多邊形平面間的對象，并使對象的邊平滑化。如果已為對象附著材質，將顯示已附著到對象材質。如圖所示為紐扣的真實圖。

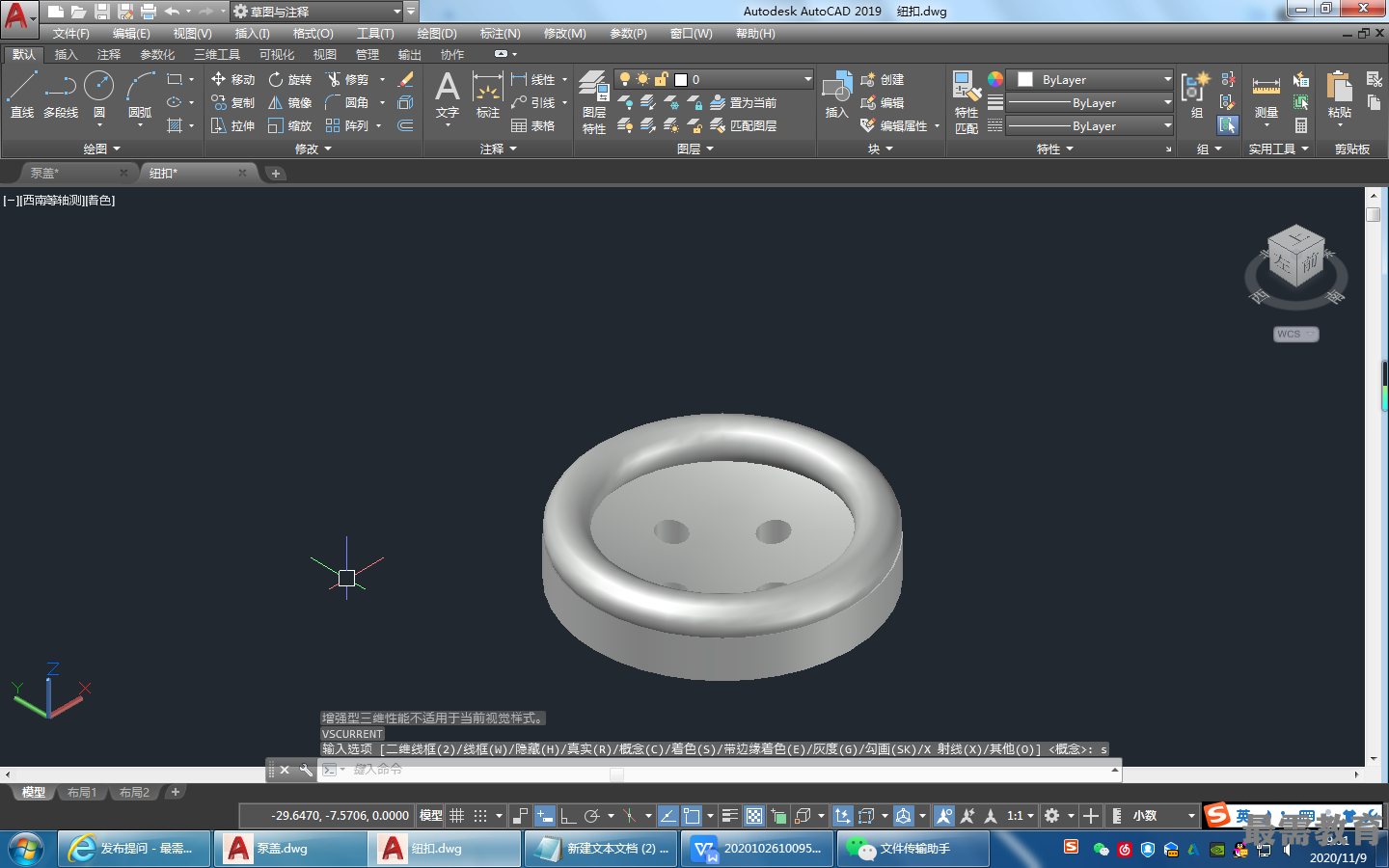

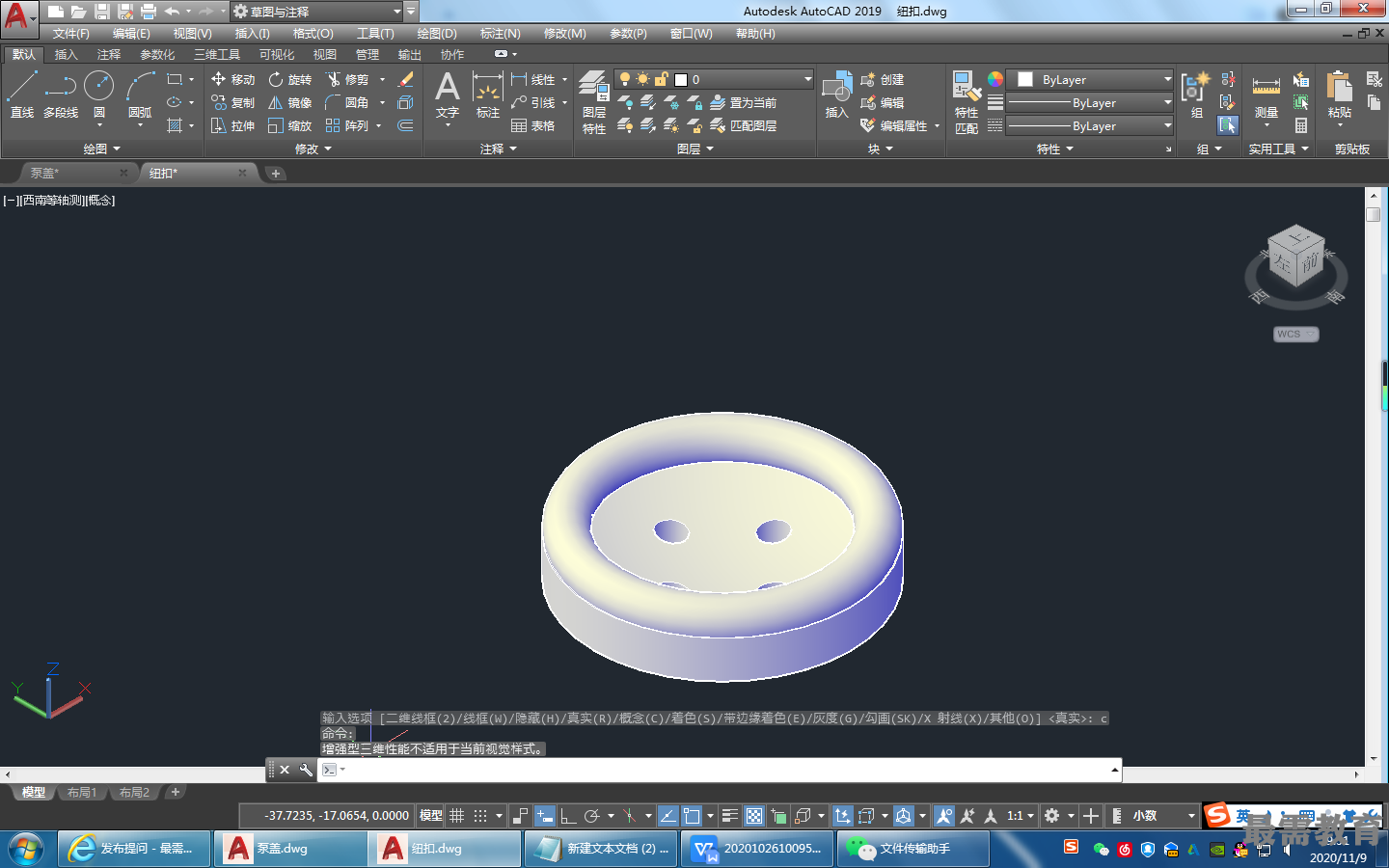

(5)概念(C):著色多邊形平面間的對象，并使對象的邊平滑化。著色使用冷色和暖色之間的過渡，效果缺乏真實感，但是可以更方便地查看模型的細節。如圖所示為紐扣的概念圖。

(6)著色(S):產生平滑的著色模型如圖所示為紐扣的著色圖.

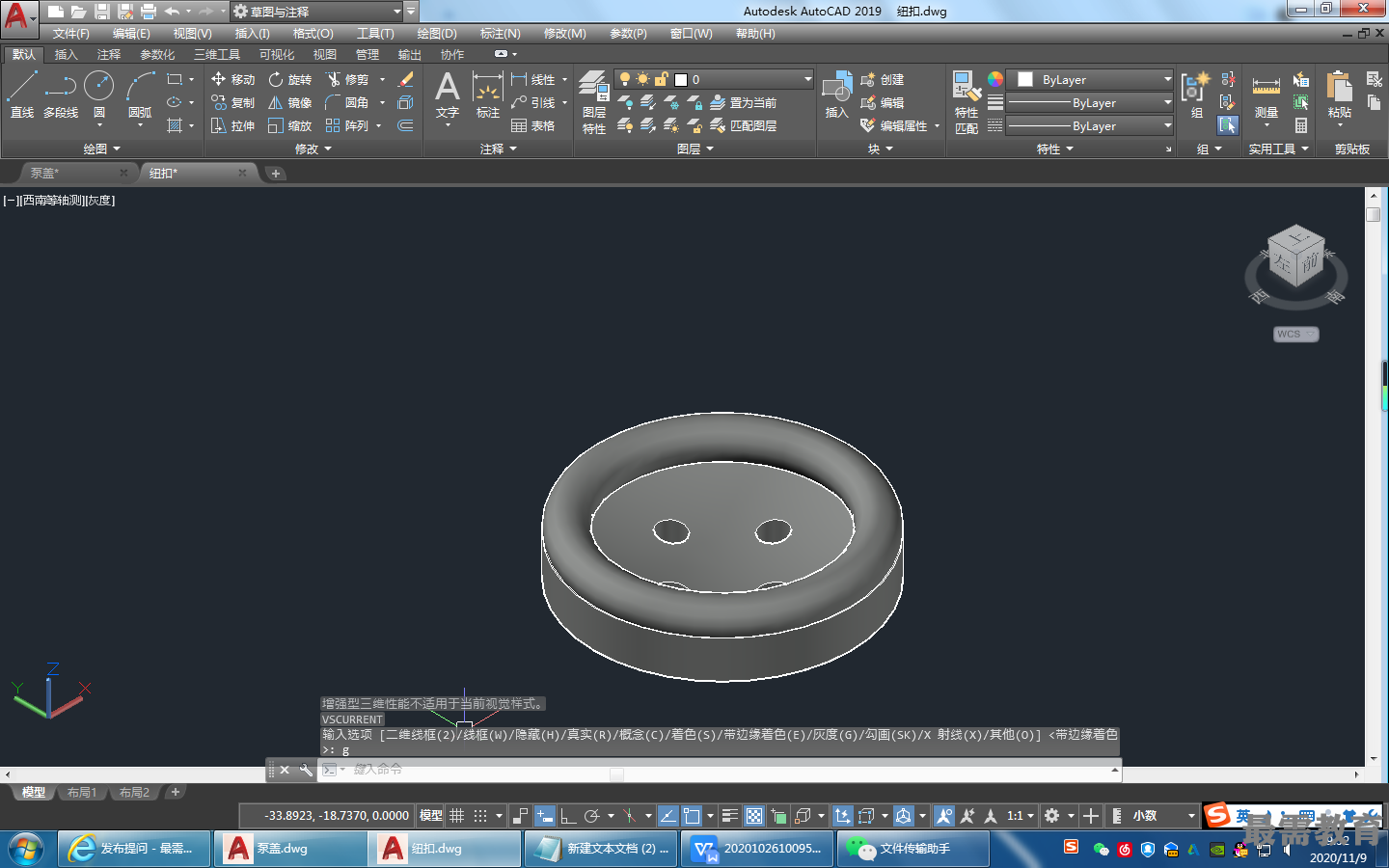

(7)帶邊緣著色(E):產生平滑、帶有可見邊的著色模型。如圖所示為紐扣的帶邊緣著色圖

(8)灰度(G):使用單色面顏色模式可以產生灰色效果。如圖所示為紐扣的灰度圖。

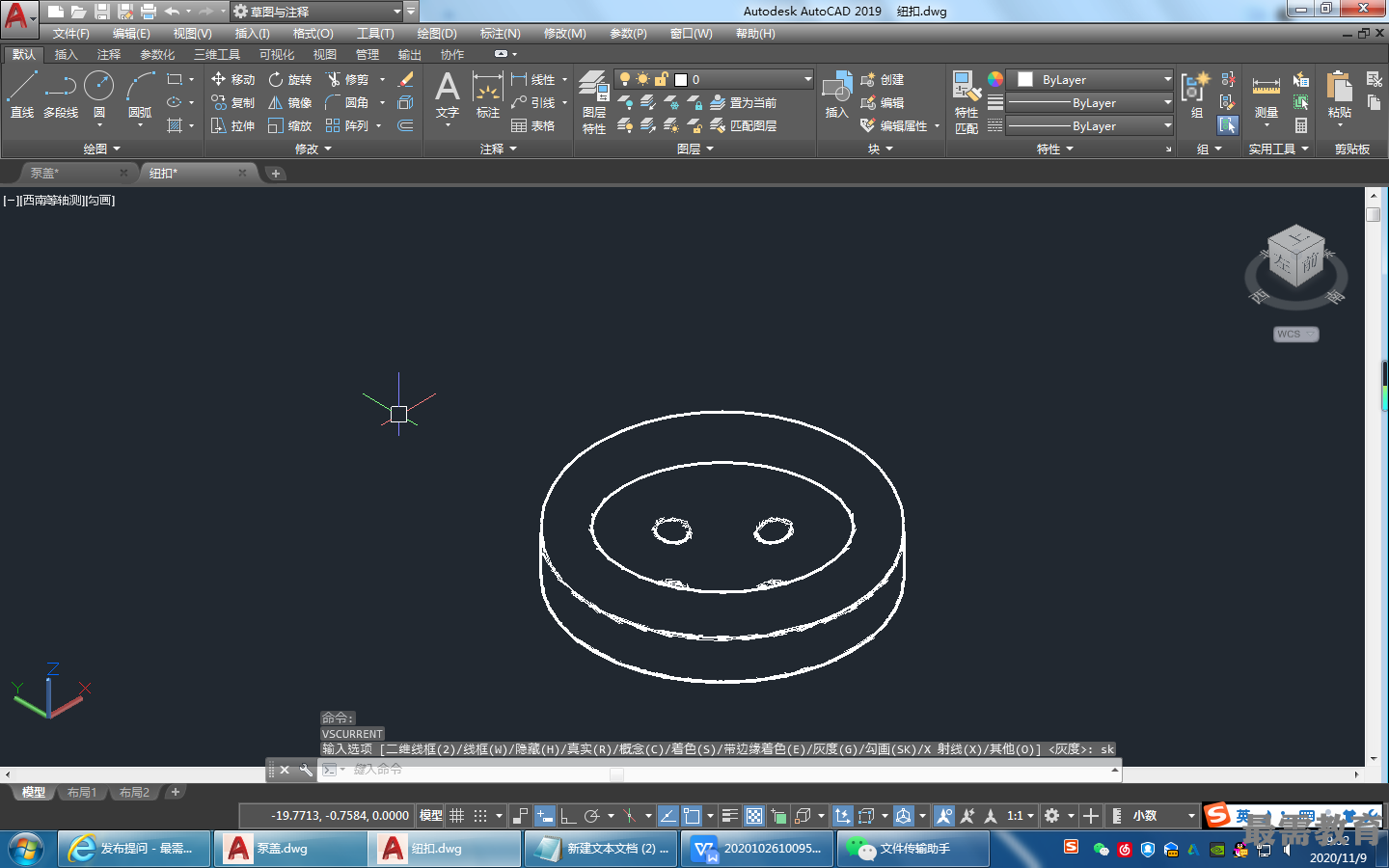

(9)勾畫(SK：):使用外伸和抖動產生手繪效果。如圖所示為紐扣的勾畫圖。

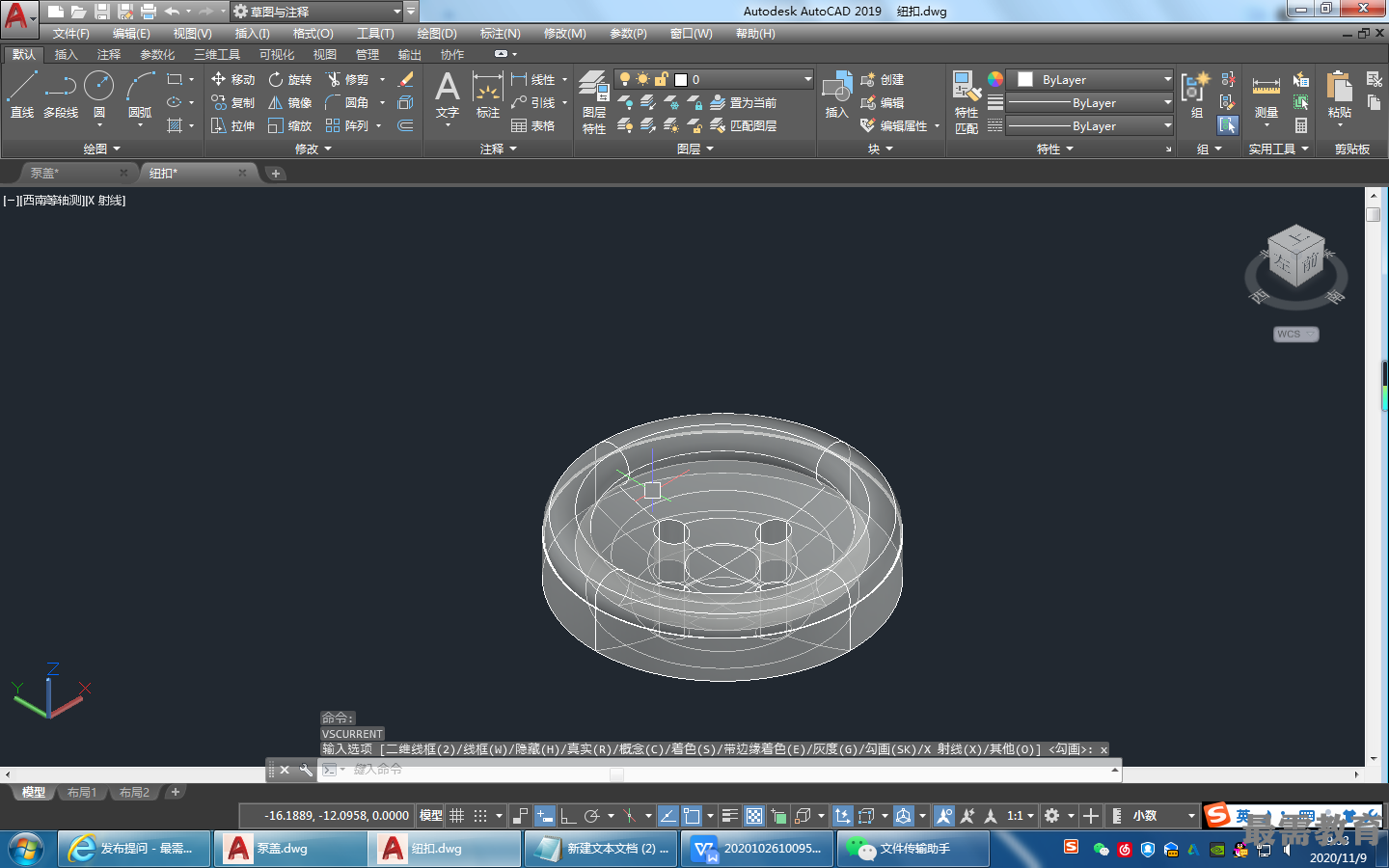

(10)X射線(X)：更改面的不透明度，使整個場景變成部分透明。如圖所示為紐扣的X射線圖。

(11)其他(O):選擇該選項，命令行提示與操作如下。
輸入視覺樣式名稱[?]:
可以輸入當前圖形中的視覺樣式名稱或輸入“？”，以顯示名稱列表并重復該提示。
