CAD2019快速繪制三維網格

提問人:卓娟發布時間:2020-11-09

AutoCAD 2019中,可以指定多個點來組成三維網格,這些點按指定的順序來確定其空間位置。下面簡要介紹其具體方法。
命令行: 3DMESH。
命令: 3DMESH
輸入M方向上的網格數量:輸入2?256之間的值
輸入N方向上的網格數量:輸入2?256之間的值
指定頂點(0,0)的位置:輸入第一行第一列的頂點坐標
指定頂點(0,1)的位置:輸入第一行第二列的頂點坐標
指定頂點(0,2)的位置:輸入第一行第三列的頂點坐標
……
指定頂點(0, N-1)的位置:輸入第一行第N列的頂點坐標
指定頂點(1,0)的位置:輸入第二行第一列的頂點坐標
指定頂點(1,1)的位置:輸入第二行第二列的頂點坐標
……
指定頂點(1, N-1)的位置:輸入第二行第N列的頂點坐標
……
指定頂點<M-1, N-1)的位置:輸入第M行第N列的頂點坐標

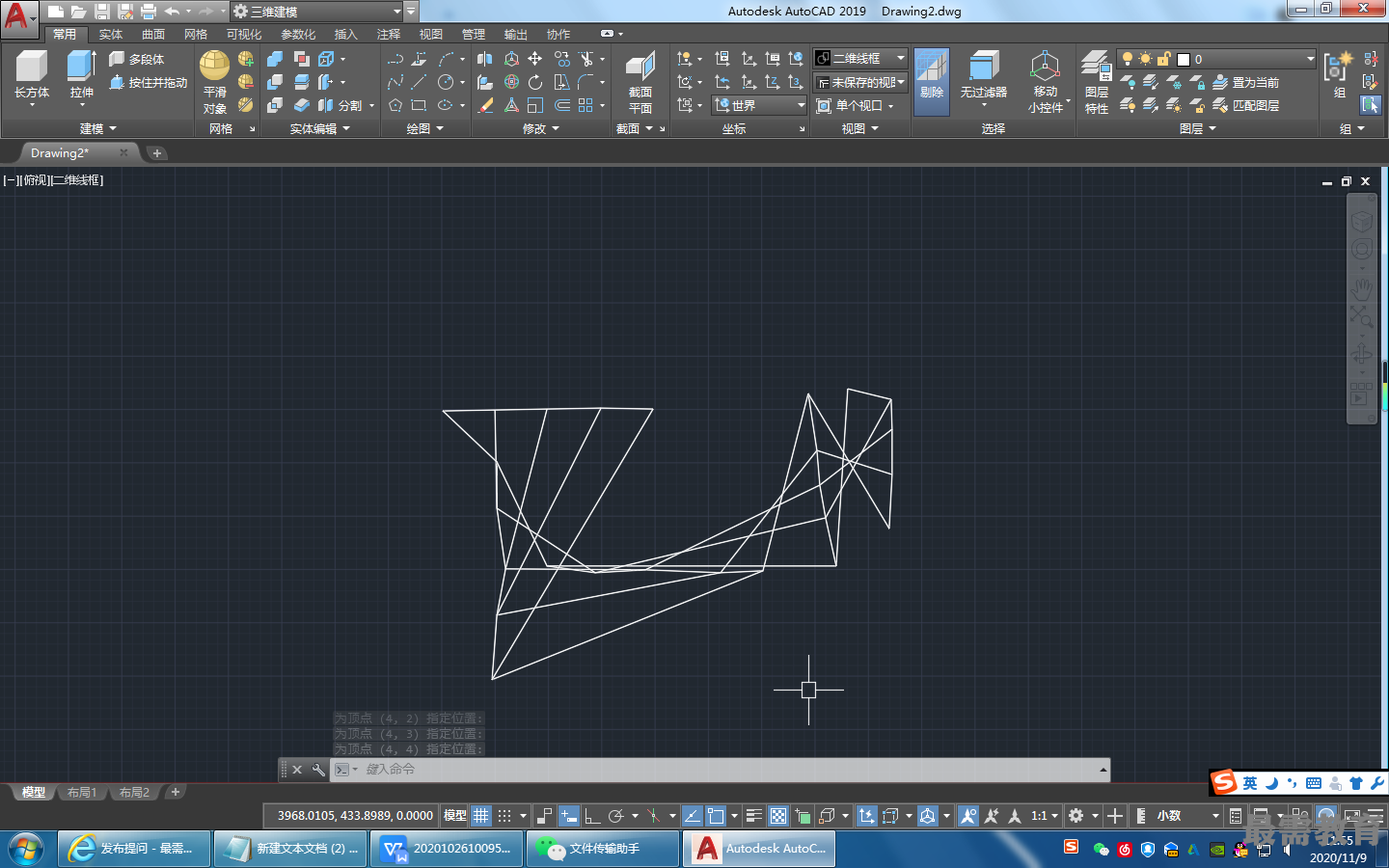

如圖所示為繪制的三維網格表面。
