如何操作繪制三維螺旋線CAD2019
(1)單擊菜單欄中的“視圖”一“三維視圖”一“西南等軸測”命令,將視圖切換到西南等軸測視圖。

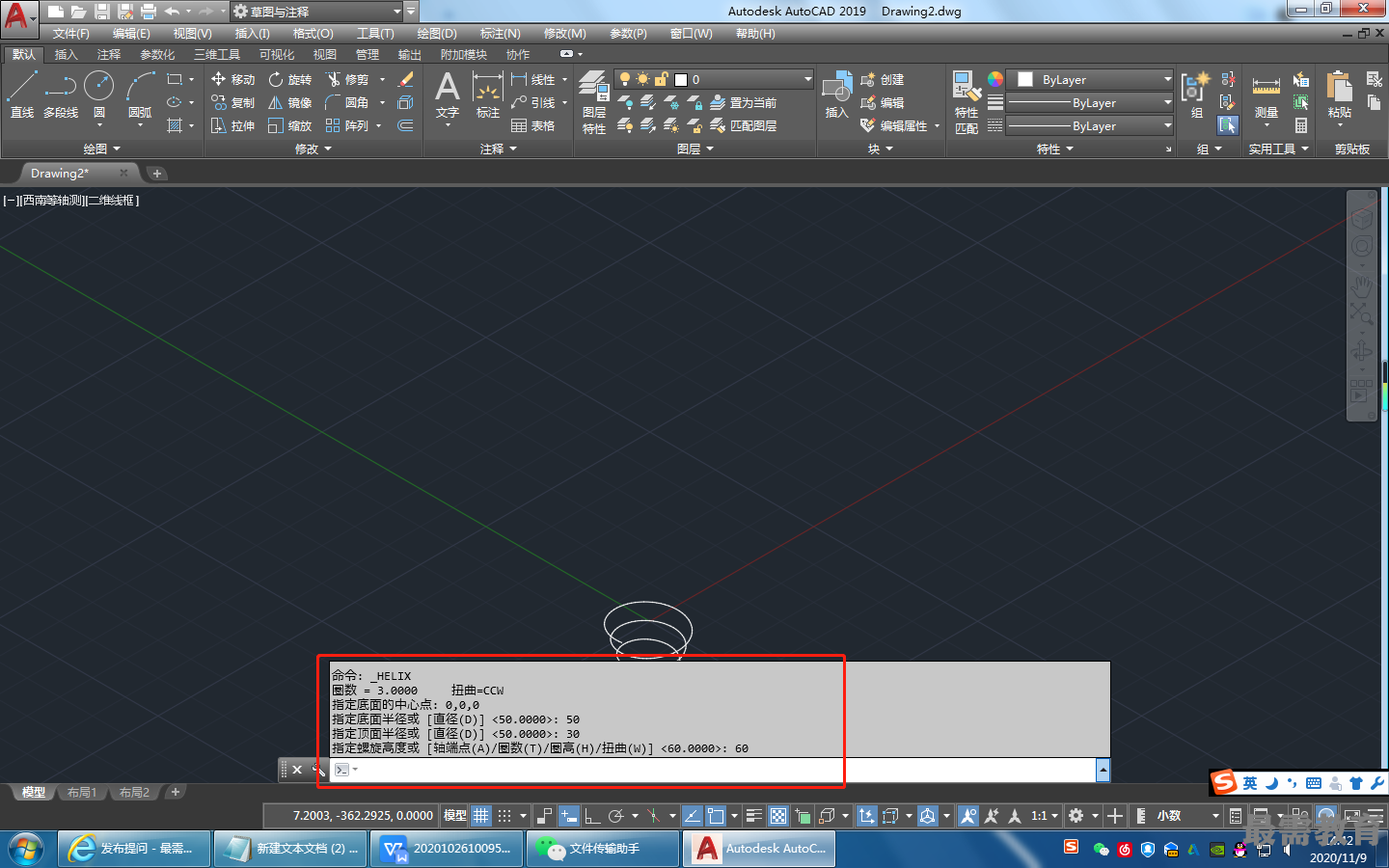

(2)單擊“默認”選項卡的“繪圖”面板中的“螺旋”按鈕,在坐標原點處創建螺旋線,命令行提示與操作如下。
命令:_Helix
圈數= 3.0000 扭曲=CCW
指定底面的中心點: 0,0,0
指定底面半徑或[直徑(D)] <1.0000>: 50
指定頂面半徑或[直徑(D)] <50.0000>: 30
指定螺旋高度或[軸端點(A) /圈數(T) /圈高(H) /扭曲(W) ] <1.0000>: 60

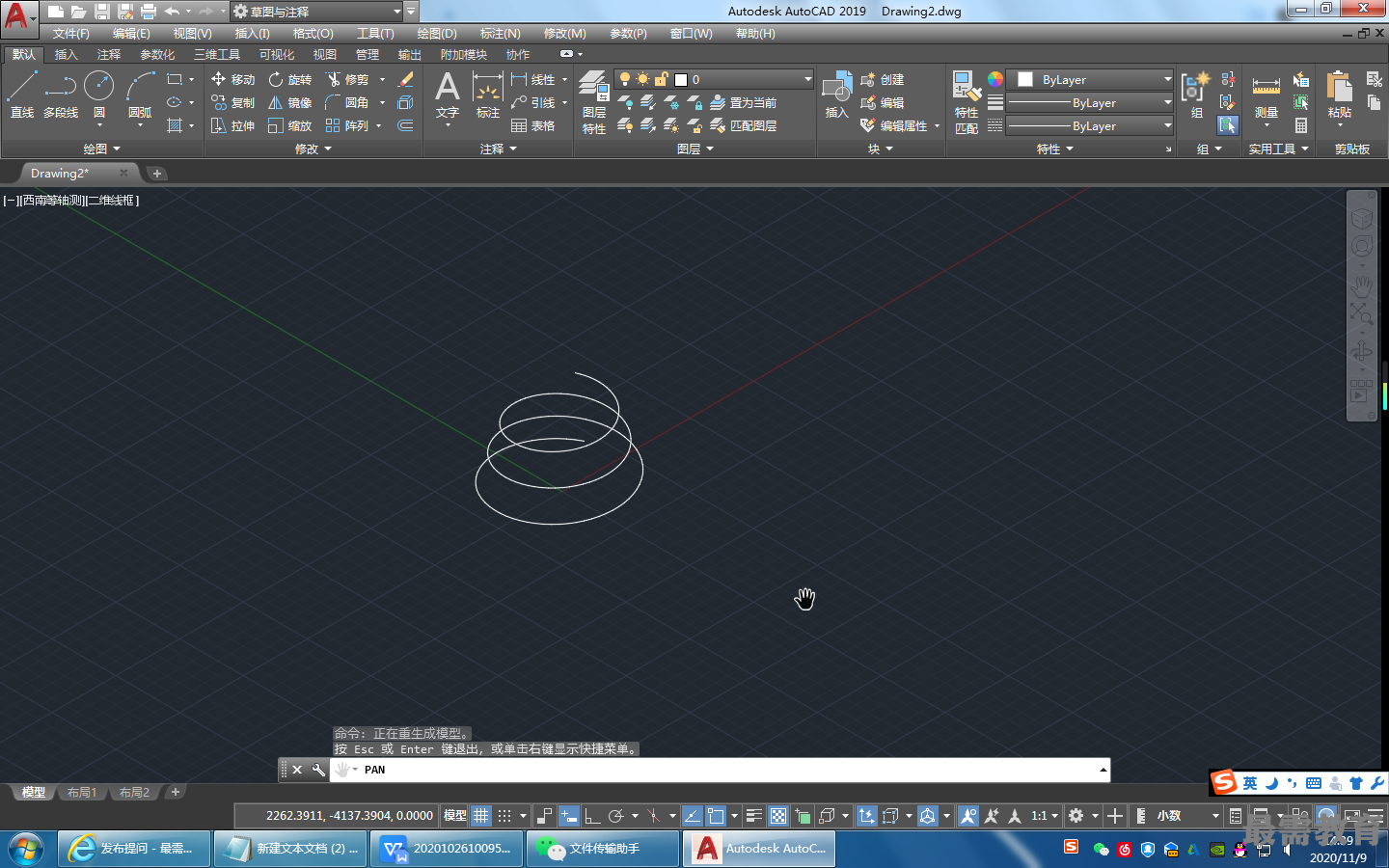

結果如圖所示。
(1)指定螺旋高度:指定螺旋線的高度。執行該選項,即輸入高度值后按Enter鍵,即可繪制出對應的螺旋線。
(2)軸端點(A):確定螺旋線軸的另一端點位置。執行該選項,AutoCAD 2019提示如下。
指定軸端點:
在此提示下指定軸端點的位置即可。指定軸端點后,所繪螺旋線的軸線沿螺旋線底面中 心點與軸端點的連線方向,即螺旋線底面不再與UCS的XY面平行。
(3)圈數(T):設置螺旋線的圈數(默認值為3,最大值為500).執行該選項,AutoCAD 2019提示如下。
輸入圈數:
在此提示下輸入圈數值即可。
(4)圈高(H):指定螺旋線一圈的高度(即圈間距,又稱為節距,指螺旋線旋轉一圈后,沿軸線方向移動的距離)。執行該選項,AutoCAD2019提示如下。
指定圈間距:
根據提示響應即可。
(5)扭曲(W):確定螺旋線的旋轉方向(即旋向)。執行該選項,AutoCAD 2019提示如下。
輸入螺旋的扭曲方向[順時針(CW) /逆時針(CCW) ] <ccw>:
根據提示響應即可。
