AutoCAD 2019教程-繪制網格圓環體的操作方法

(1)單擊菜單欄中的“視圖”—三維視圖”一 “西南等軸測”命令，設置視圖方向。
(2)在命令行中輸入DIVMESHTORUSPATH命令，將圓環體網格的邊數設置為20, 命令行提示與操作如下。
命令：DIVMESHTORUSPATH
輸入 DIVMESHTORUSPATH 的新值 <8>: 20
(3)單擊“三維工具”選項卡的“建?！泵姘逯械摹熬W(wǎng)格圓環體”按鈕繪制手鐲網格，命令行提示與操作如下
命令：_MESH
當前平滑度設置為： 0
輸入選項[長方體(B) /圓錐體（C) /圓柱體(CY) /棱錐體（P) /球體（S) /楔體（W) /圓環體（T) /設置 (SE)] <圓環體>:_TORUS
指定中心點或[三點(3P)/兩點（2P)/切點、切點、半徑（T)]: 0,0,0
指定半徑或[直徑（D)]: 100
指定圓管半徑或[兩點（2P) /直徑（D) ] : 10

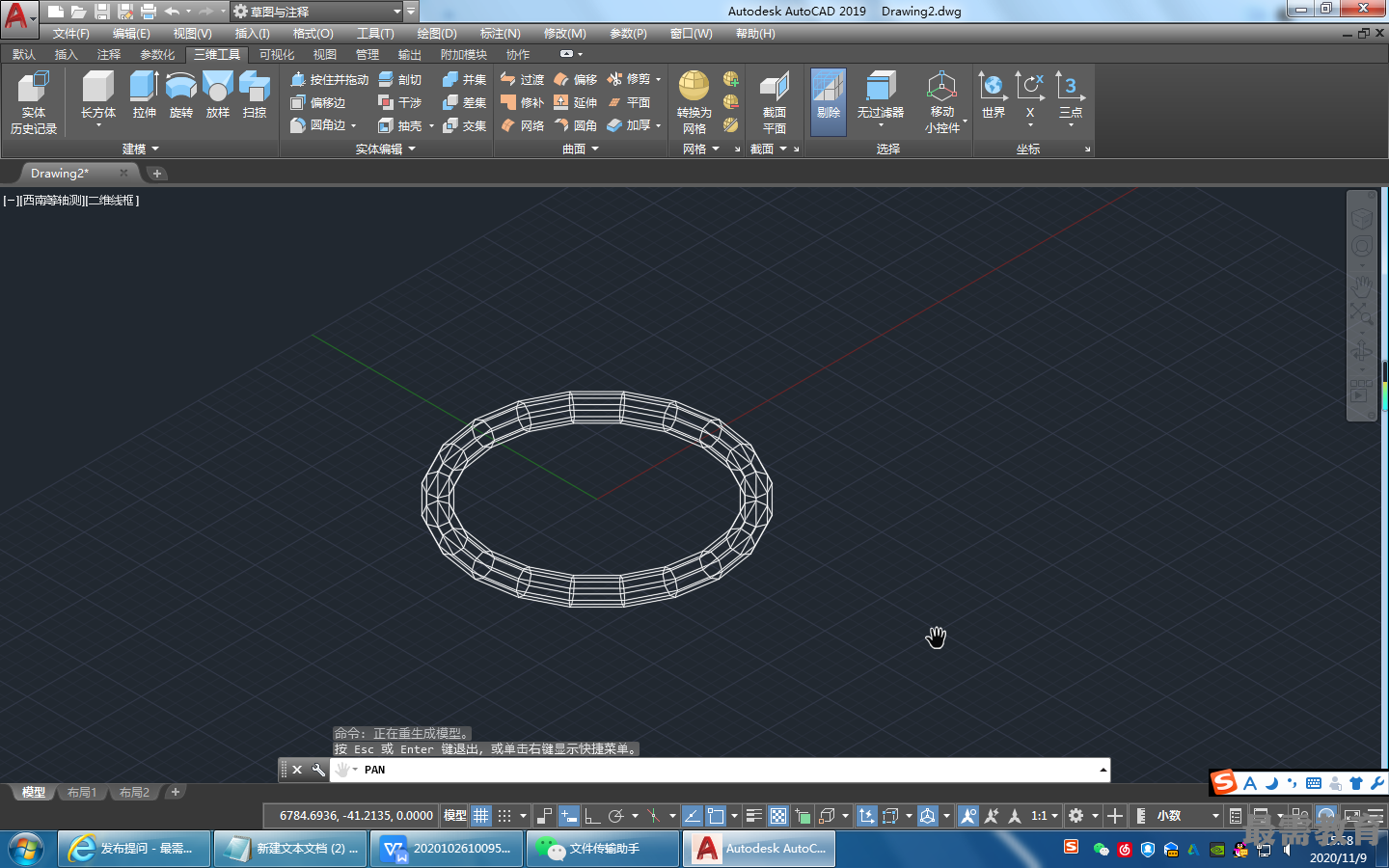

結果如圖所示。

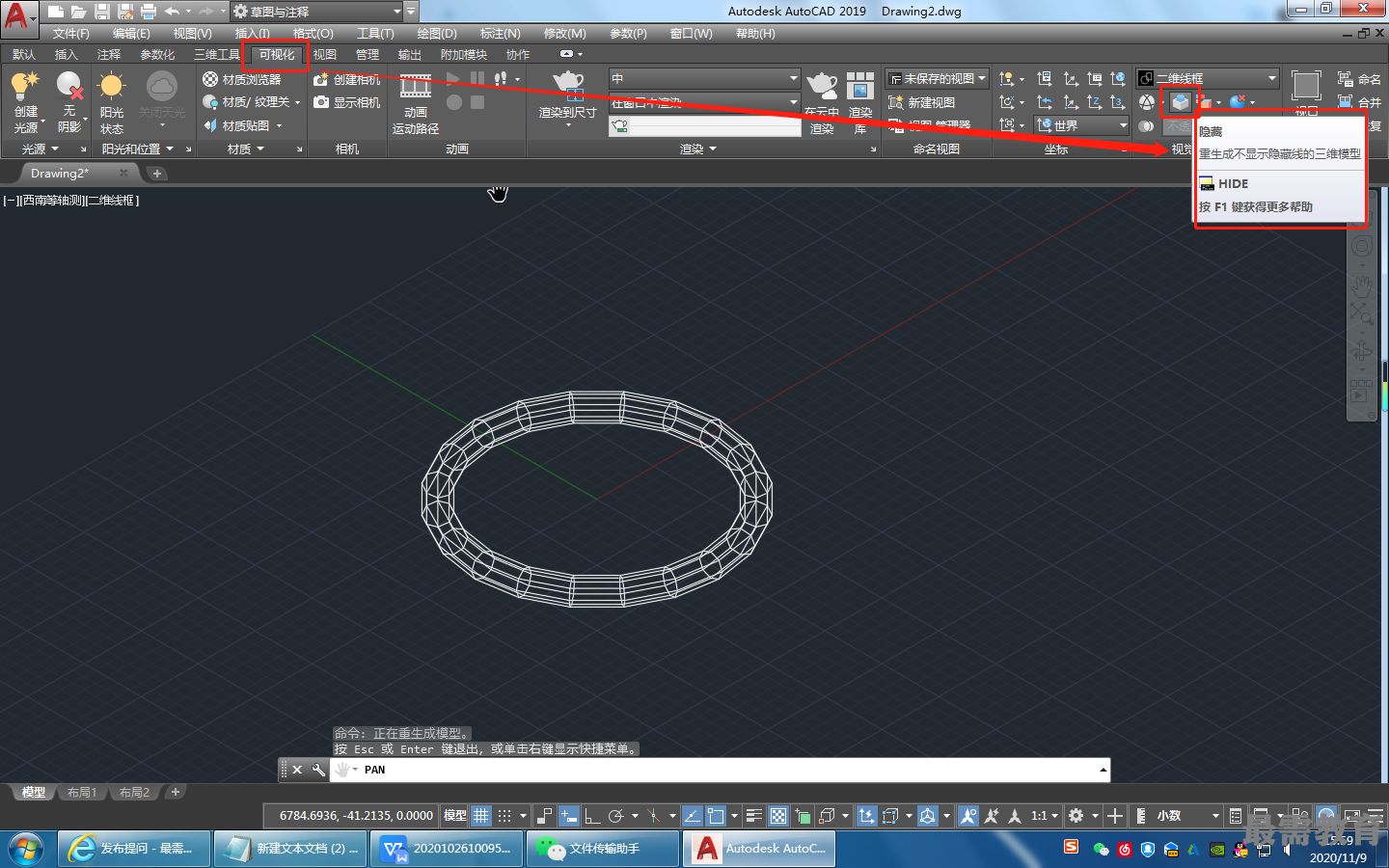

(4)單擊“可視化”選項卡的“視覺樣式”面板中的“隱藏”按鈕，對圖形進行消隱處理。最終結果如圖所示。
