旋轉網格的選項說明CAD2019
提問人:卓娟發布時間:2020-11-09

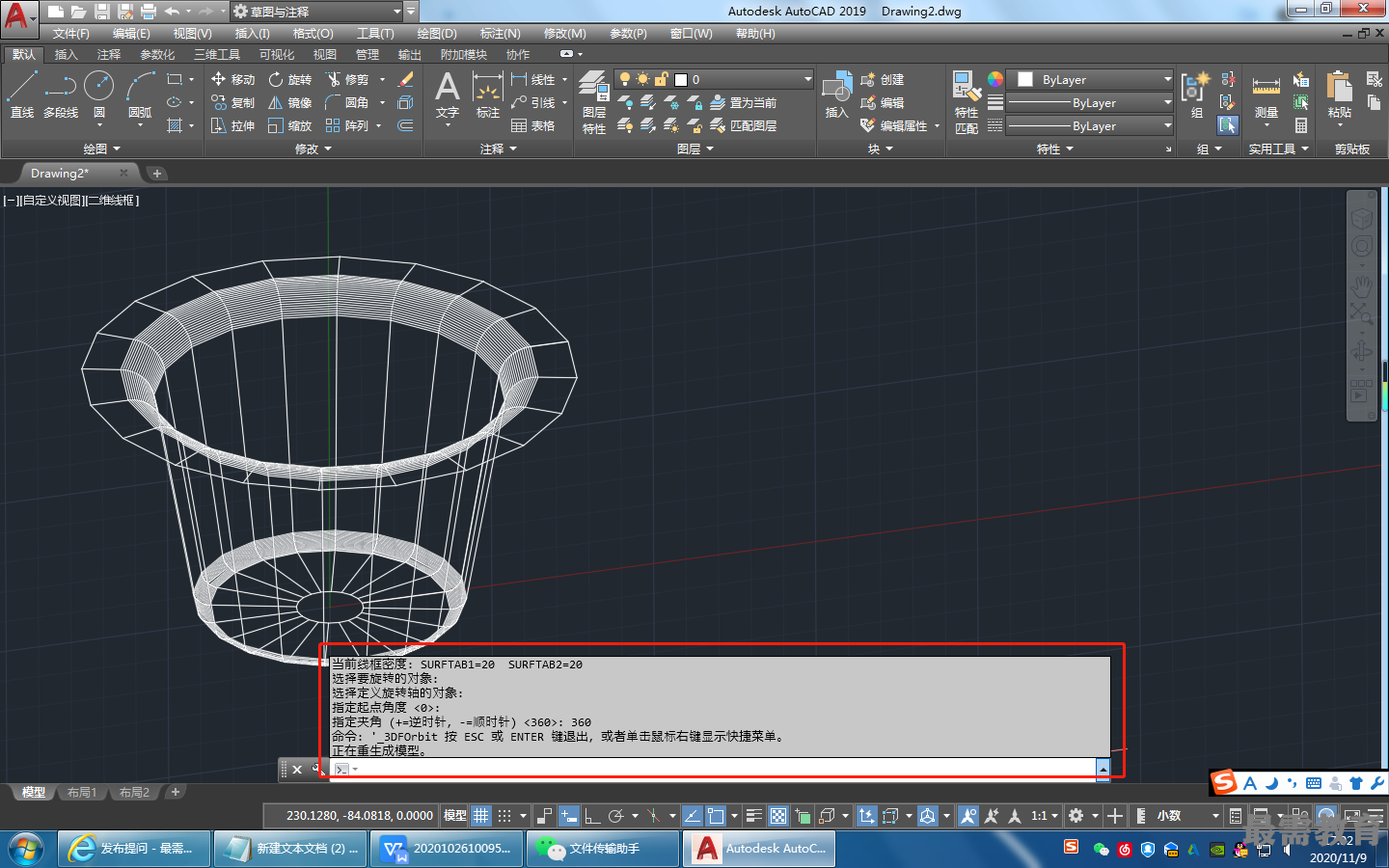

(1)起點角度:如果設置為非零值,平面將從生成路徑曲線位置的某個偏移處開始旋轉。
(2)夾角:用來指定繞旋轉軸旋轉的角度。
(3)系統變量SURFTAB1和SURFTAB2:用來控制生成網格的密度。SURFTAB1指定在旋轉方向上繪制的網格線數目;SURFTAB2指定將繪制的網格線數目進行等分。
