怎樣使用CAD 2019操作邊界網格

(1)在命令行中輸入SURFTAB1和SURFTAB2，設置曲面的線框密度為20。將視圖切換到西南等軸測視圖。
(2)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，以{(-10,0), (10,0)} 為坐標點繪制直線。

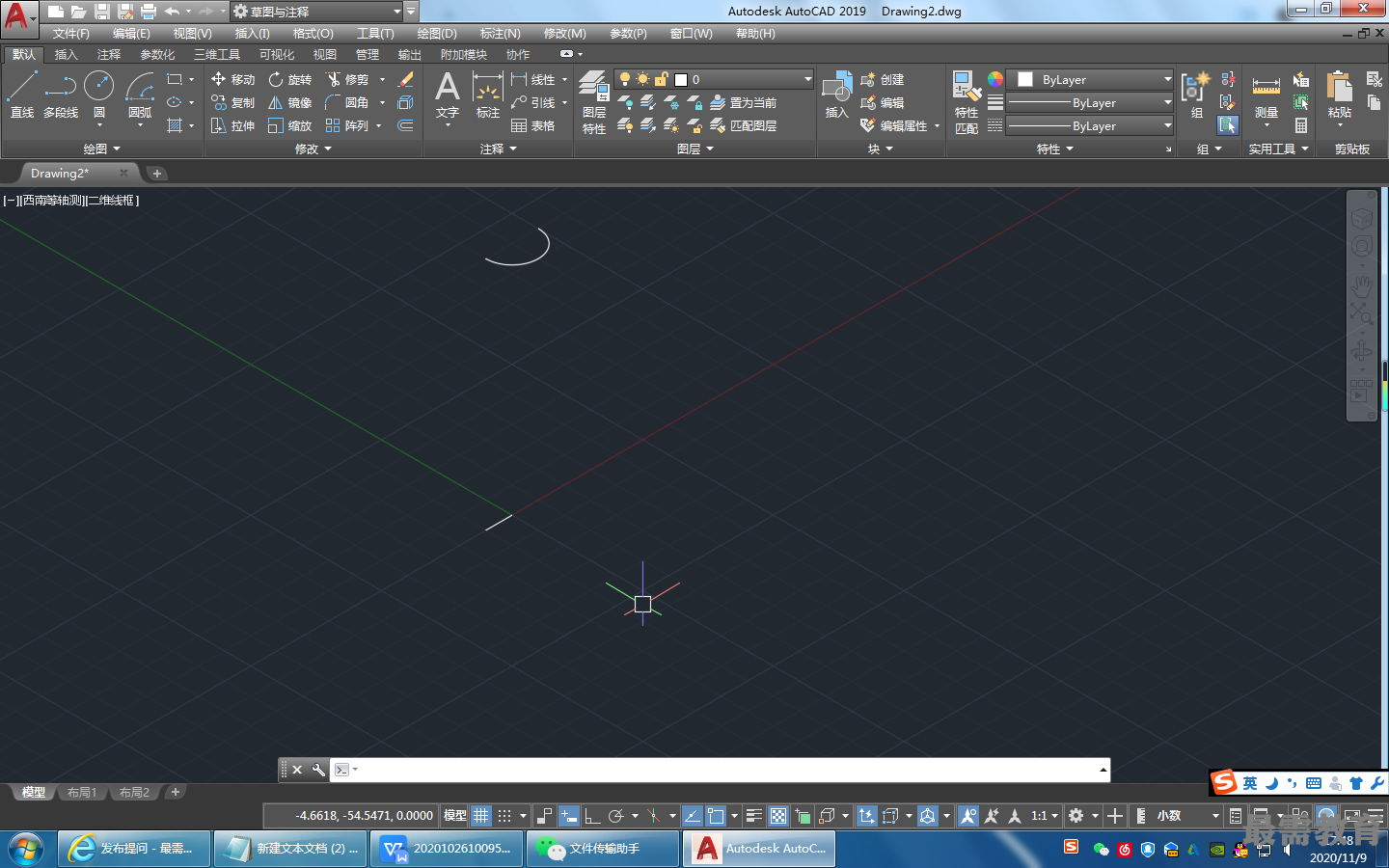

(3)單擊“默認”選項卡的“繪圖”面板中的“圓心-起點-角度”圓弧按鈕，以 (0,0,90)為圓心繪制起點為（@-10,0),角度為180°的圓弧，如圖所示。

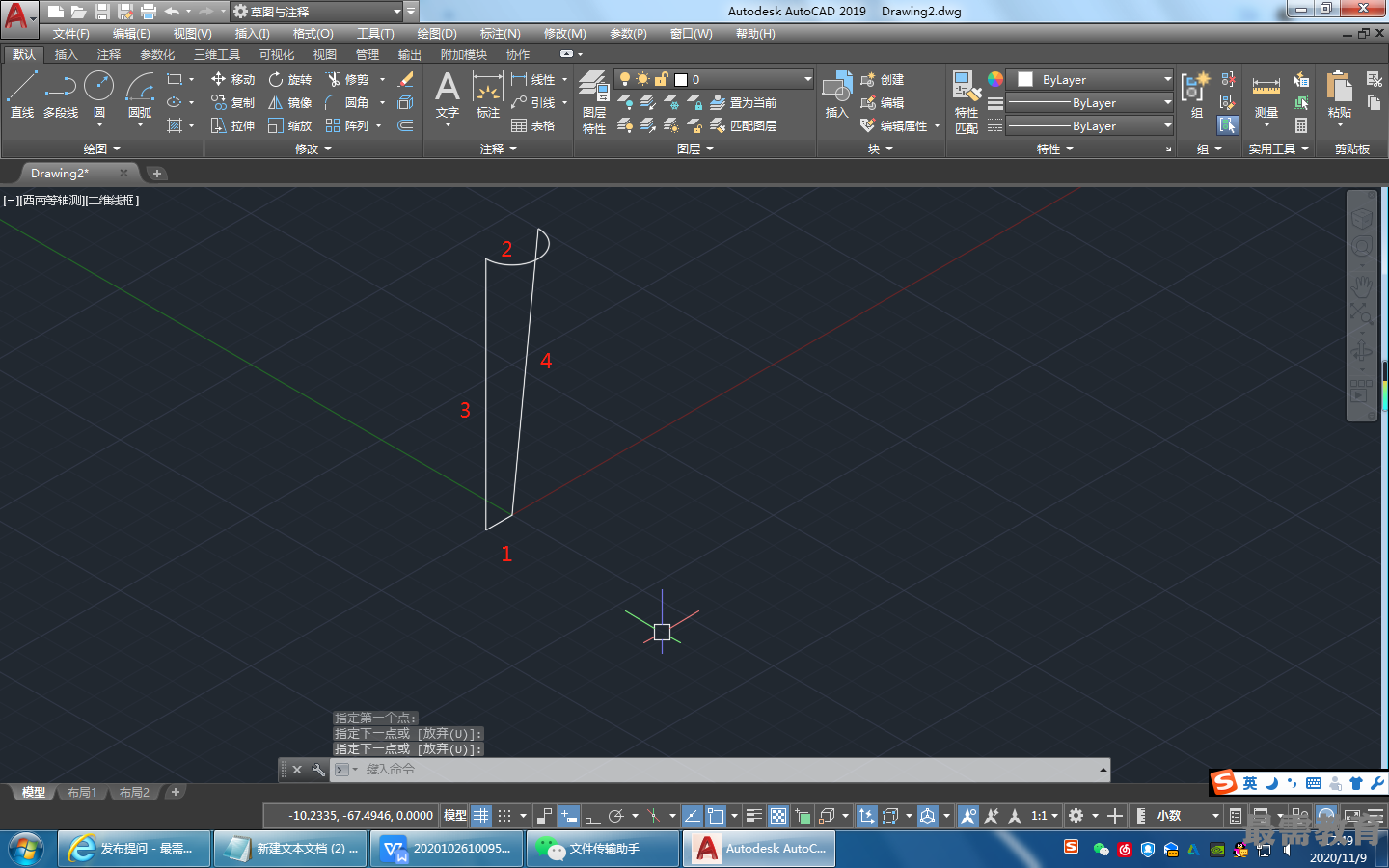

(4)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，連接直線和圓弧的兩側端點，結果如圖所示。

(5)單擊“三維工具”選項卡的“建?！泵姘逯械摹斑吔缜妗卑粹o，依次選取邊界對象，創建邊界曲面，命令行提示與操作如下。
命令：_edgesurf
當前線框密度：SURFTAB1=20 SURFTAB2=20
選擇用作曲面邊界的對象1:選取圖中的直線1
選擇用作曲面邊界的對象2:選取圖中的圓弧2
選擇用作曲面邊界的對象3:選取圖中的直線3
選擇用作曲面邊界的對象4:選取圖中的直線4

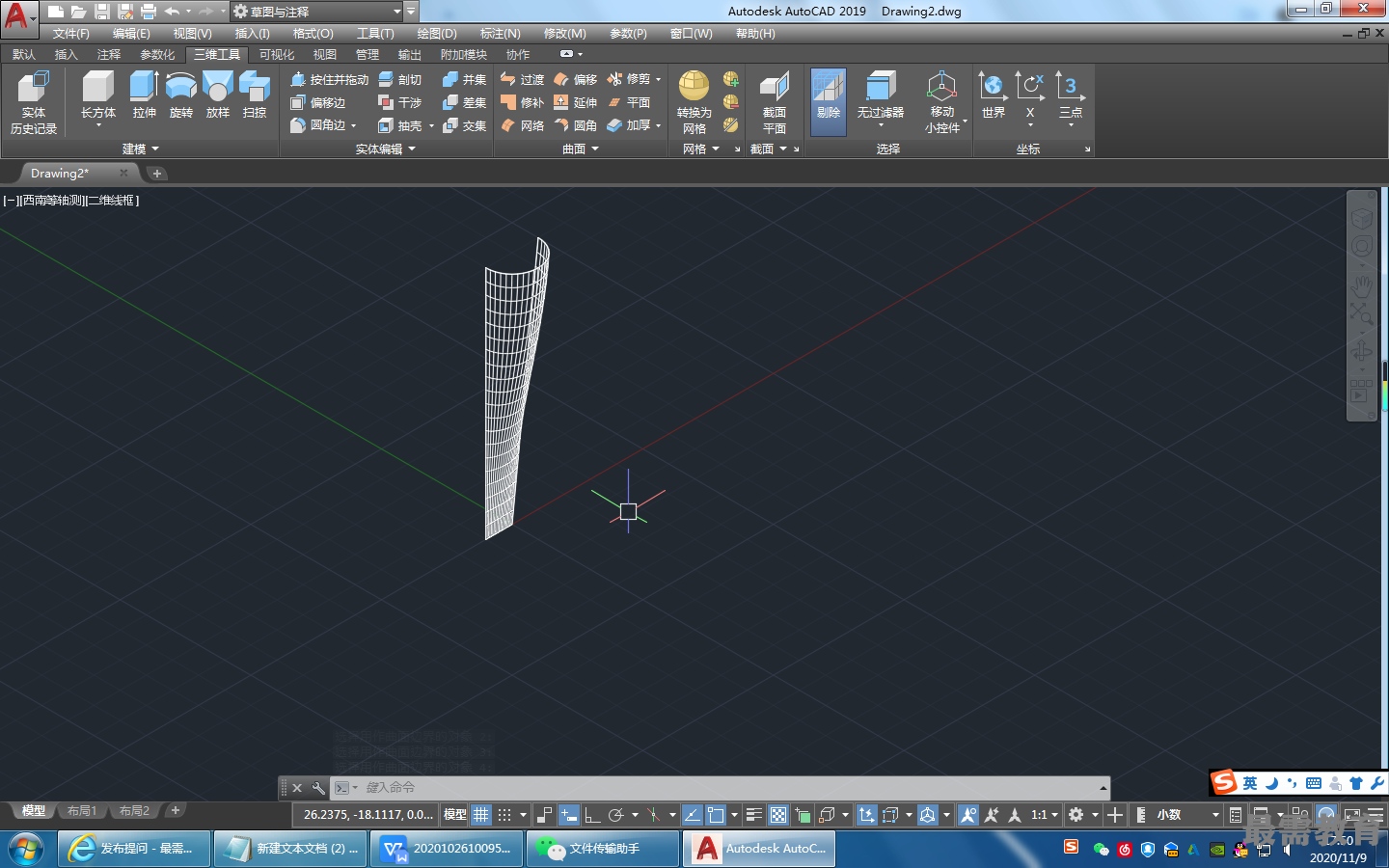

結果如圖所示

(6)單擊“默認”選項卡的“修改”面板中的“鏡像”按鈕，將上步創建的曲面以第一條直線為鏡像線進行鏡像。
(7)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,以（0,0,90)為圓心繪制半徑為10的圓；重復“圓”命令，以（0,0,93)為圓心繪制半徑為5的圓。

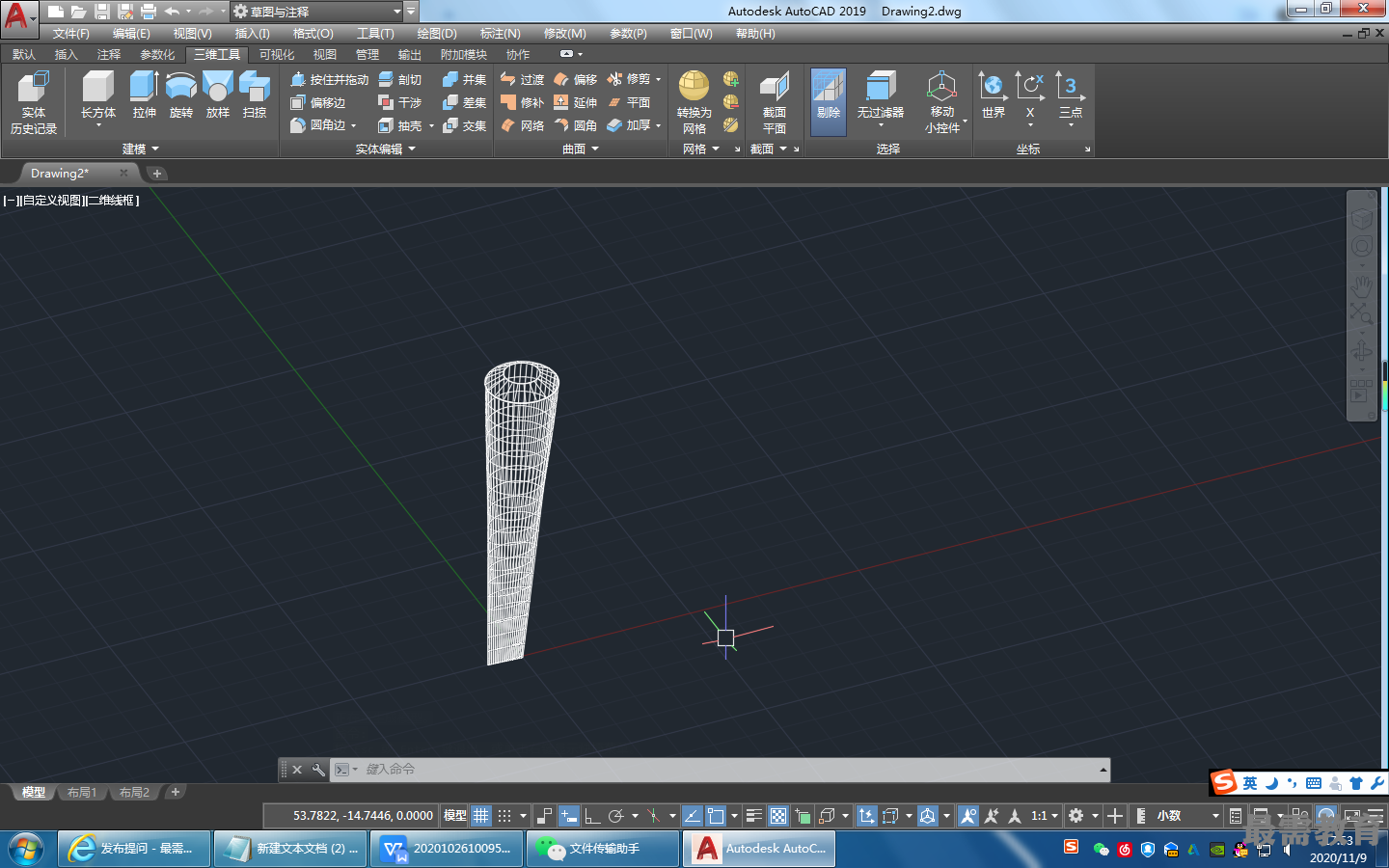

(8)單擊“三維工具"選項卡的“建模”面板中的“直紋曲面”按鈕，依次選取上步創建的圓創建直紋曲面，命令行提示與操作如下。
命令：_rulesurf
當前線框密度：SURFTAB1=20
選擇第一條定義曲線:選取半徑為10的圓
選擇第二條定義曲線:選取半徑為5的圓
結果如圖所示。

(9)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,以（0,0,95)為圓心繪制半徑為5的圓。

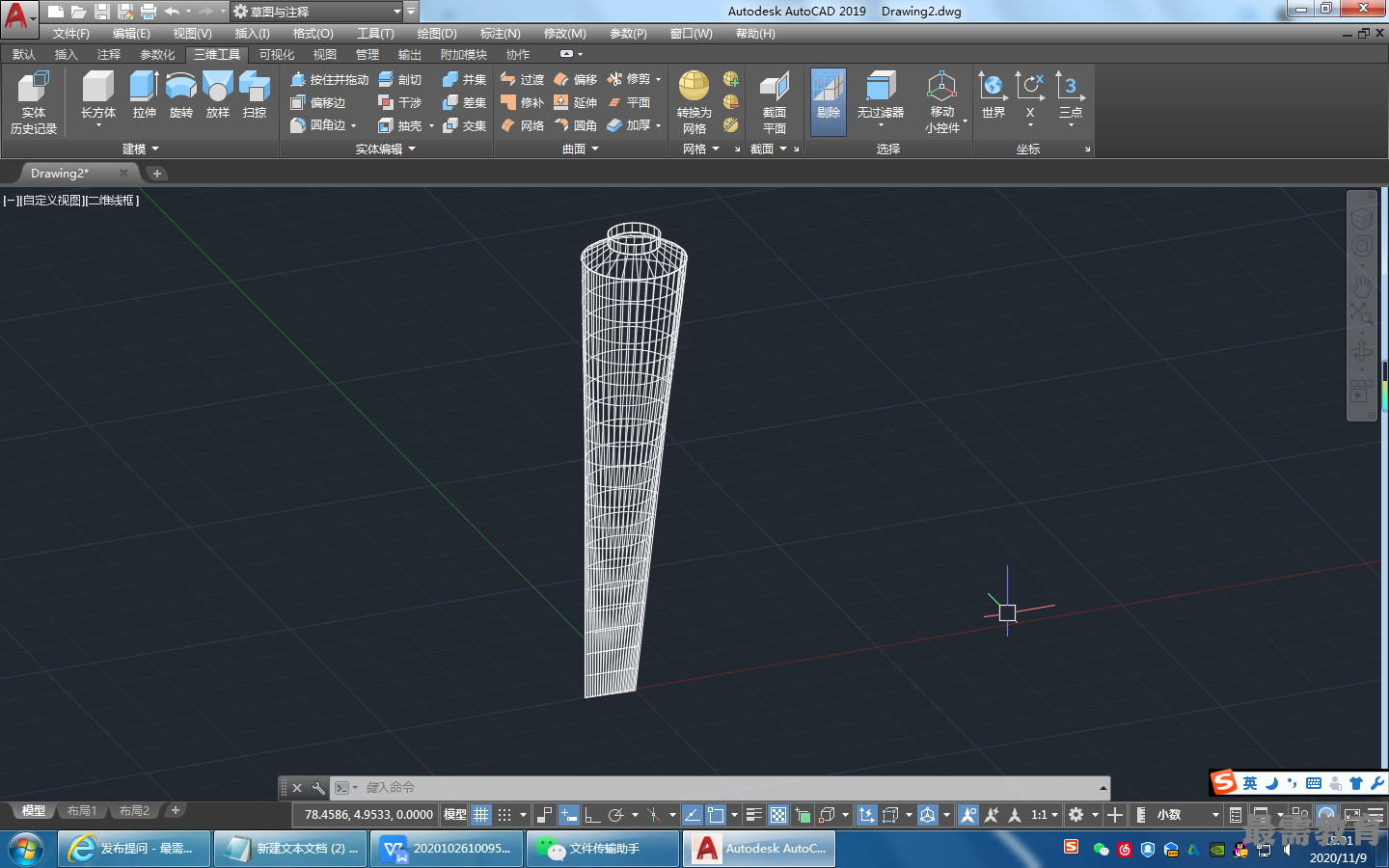

(10)單擊“三維工具”選項卡的“建?！泵姘逯械摹爸奔y曲面”按鈕,依次選取最上端的兩個圓創建直紋曲面，如圖所示

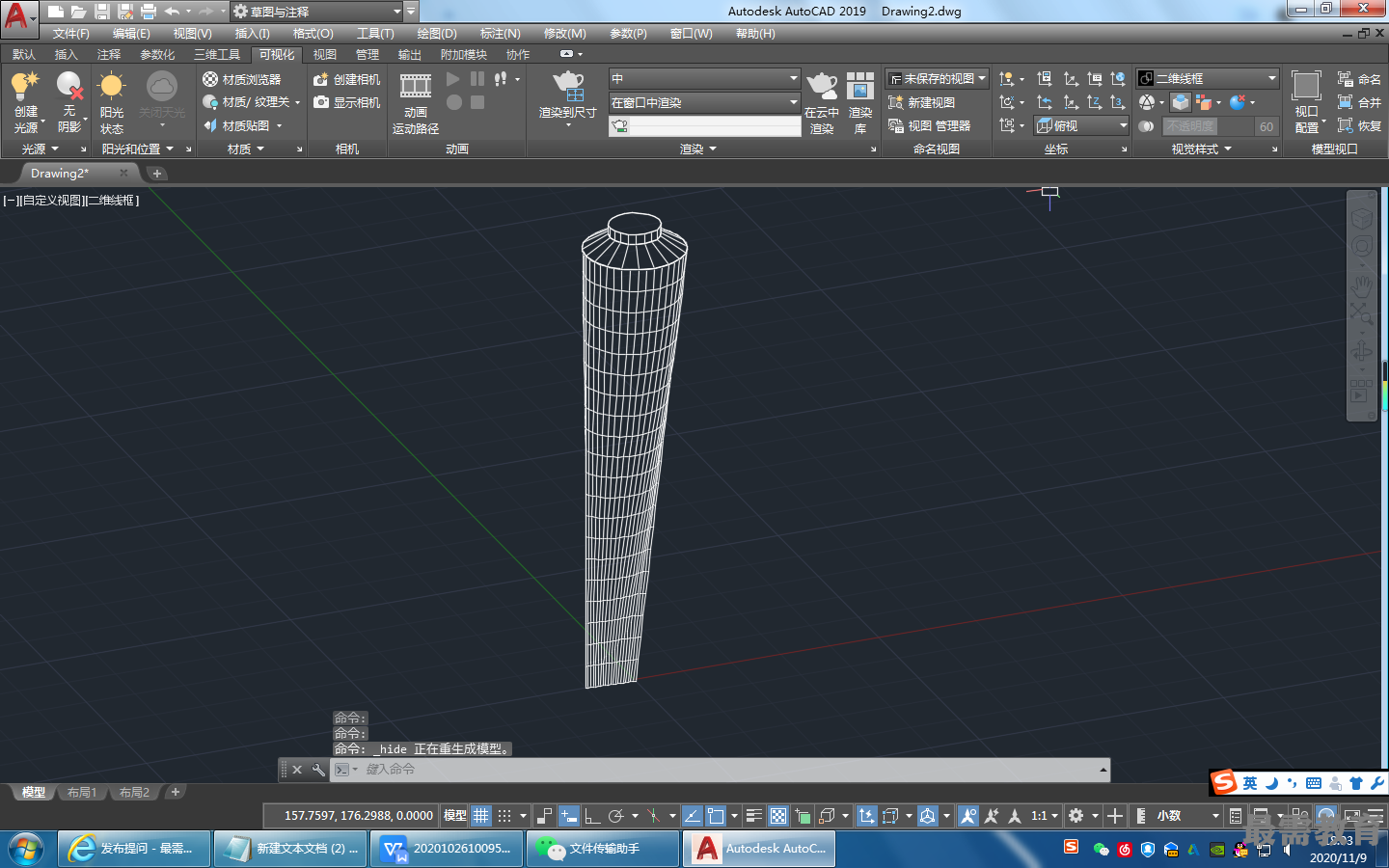

(11)選取菜單中的“繪圖”一“建?！币弧扒妗币弧捌矫妗泵睿x取最上端的圓創建平面曲面。完成牙膏殼的繪制，消隱后如圖所示。
