怎樣操作偏移曲面CAD2019
提問人:卓娟發布時間:2020-11-10
(1)單擊“三維工具”選項卡的“曲面”面板中的“平面曲面”按鈕,以(0,0)和 (50,50)為角點創建平面曲面,如圖所示。
(2)單擊“三維工具”選項卡的“曲面”面板中的“曲面偏移”按鈕,將上步創建的曲面向上偏移,偏移距離為50,命令行提示與操作如下。
命令:_SURFOFFSET
連接相鄰邊=否

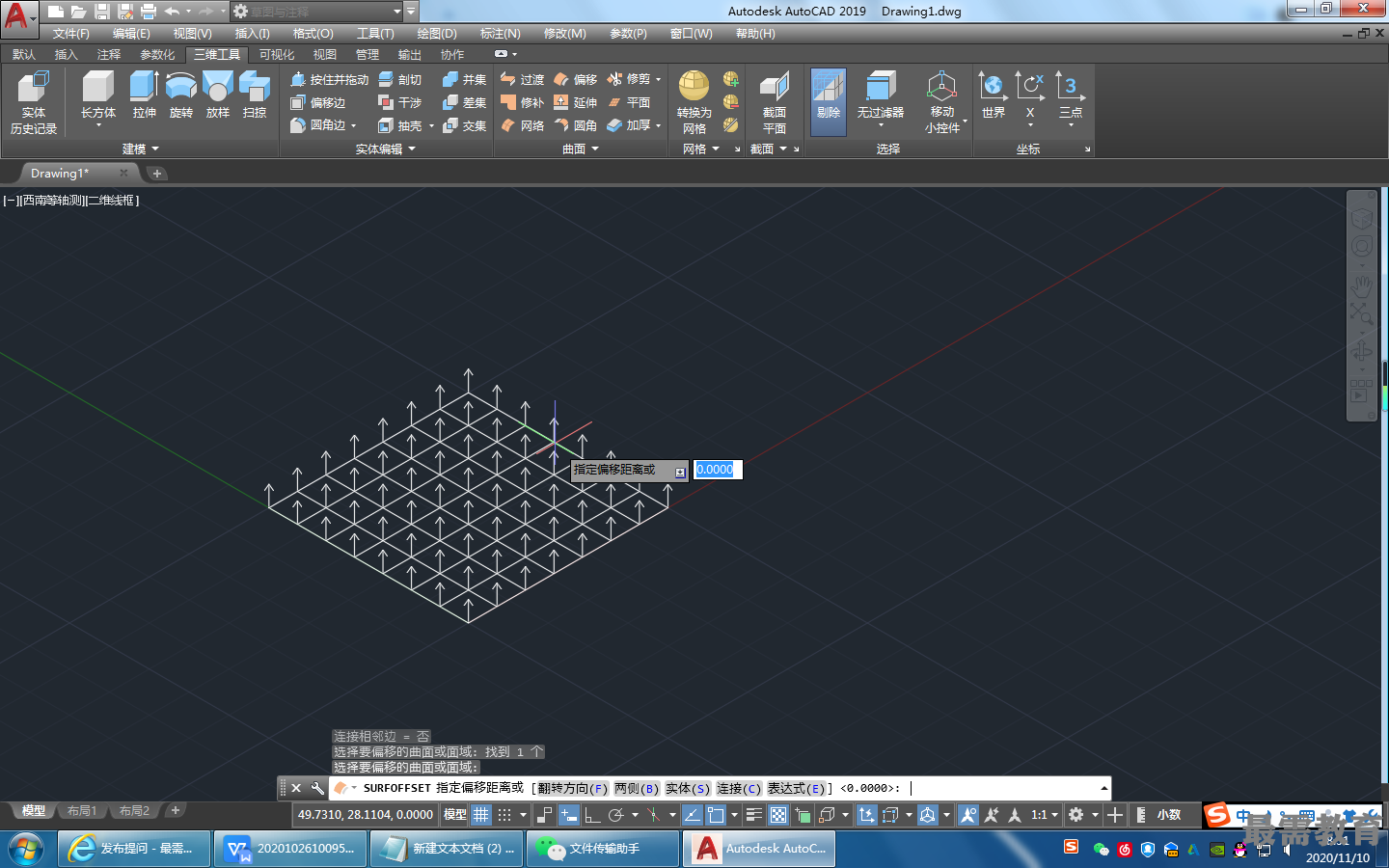

選擇要偏移的曲面或面域:選取上步創建的曲面,顯示偏移方向,如圖所示
選擇要偏移的曲面或面域:
指定偏移距離或[翻轉方向(F)/兩側(B)/實體(S)/連接(C)/表達式(E) ] <0.0000>: B

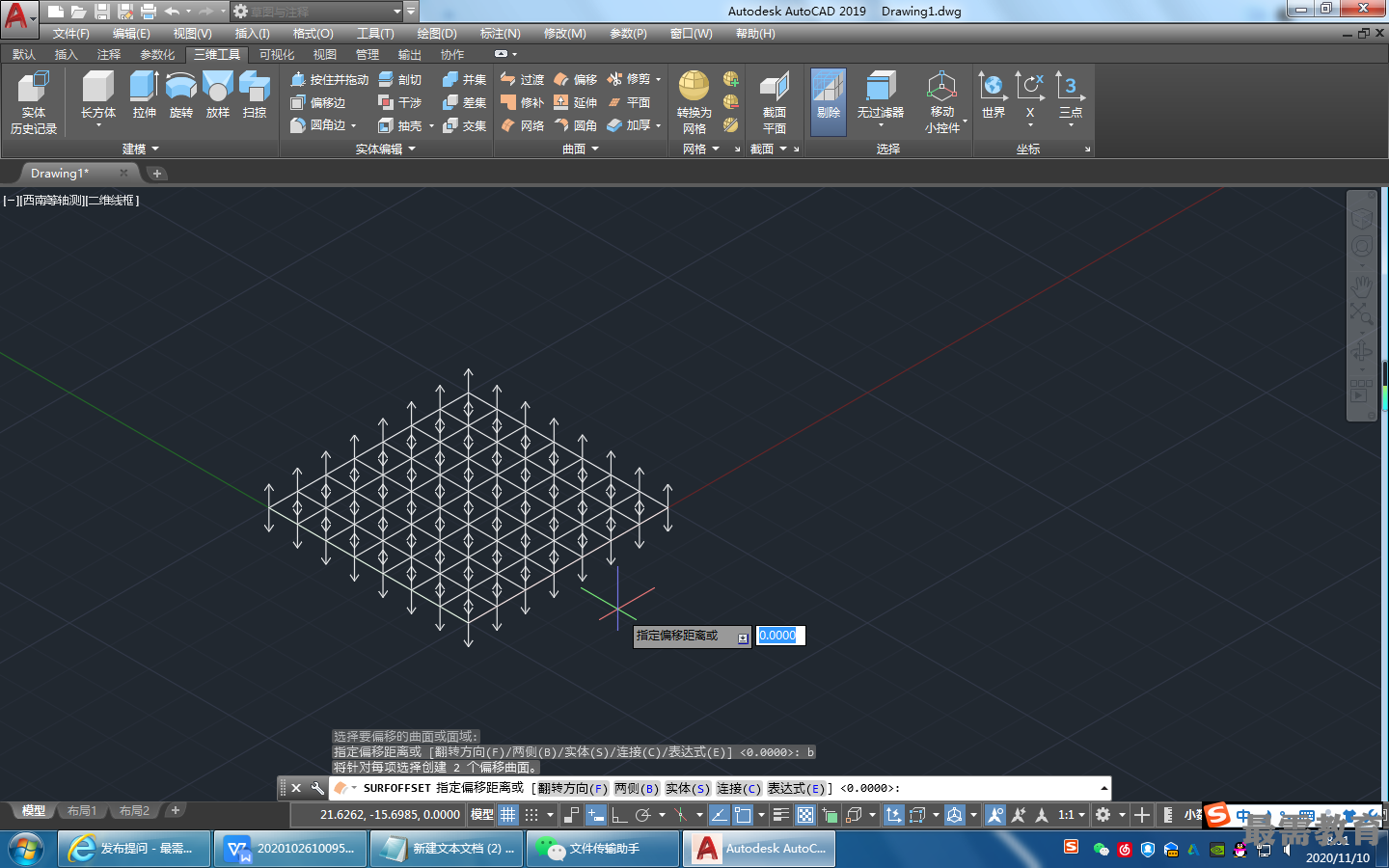

將針對每項選擇創建2個偏移曲面。顯示如圖所示的偏移方向
指定偏移距離或[翻轉方向(F)/兩側(B)/實體(S)/連接(C)/表達式(E)] <0.0000>: 25
1個對象將偏移

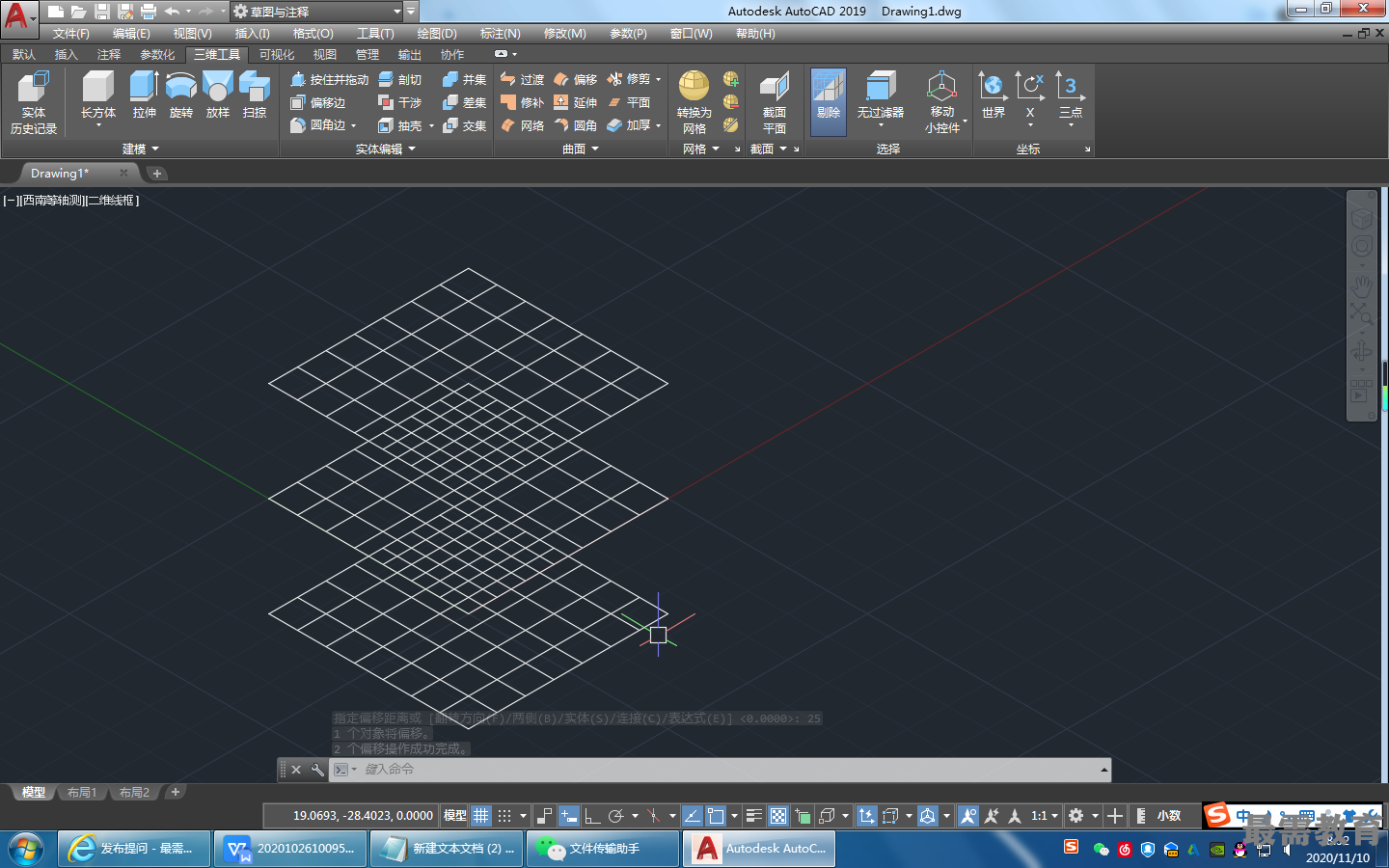

2個偏移操作成功完成 結果如圖所示。
