怎樣操作過渡曲面CAD2019教程

提問人:卓娟發布時間:2020-11-10

(1)繪制一個曲面
(2)單擊“三維工具”選項卡的“曲面”面板中的“曲面過渡”按鈕,創建過渡曲面,命令行提示與操作如下。
命令:SURFBLEND
連續性=G1-相切,凸度幅值= 0.5

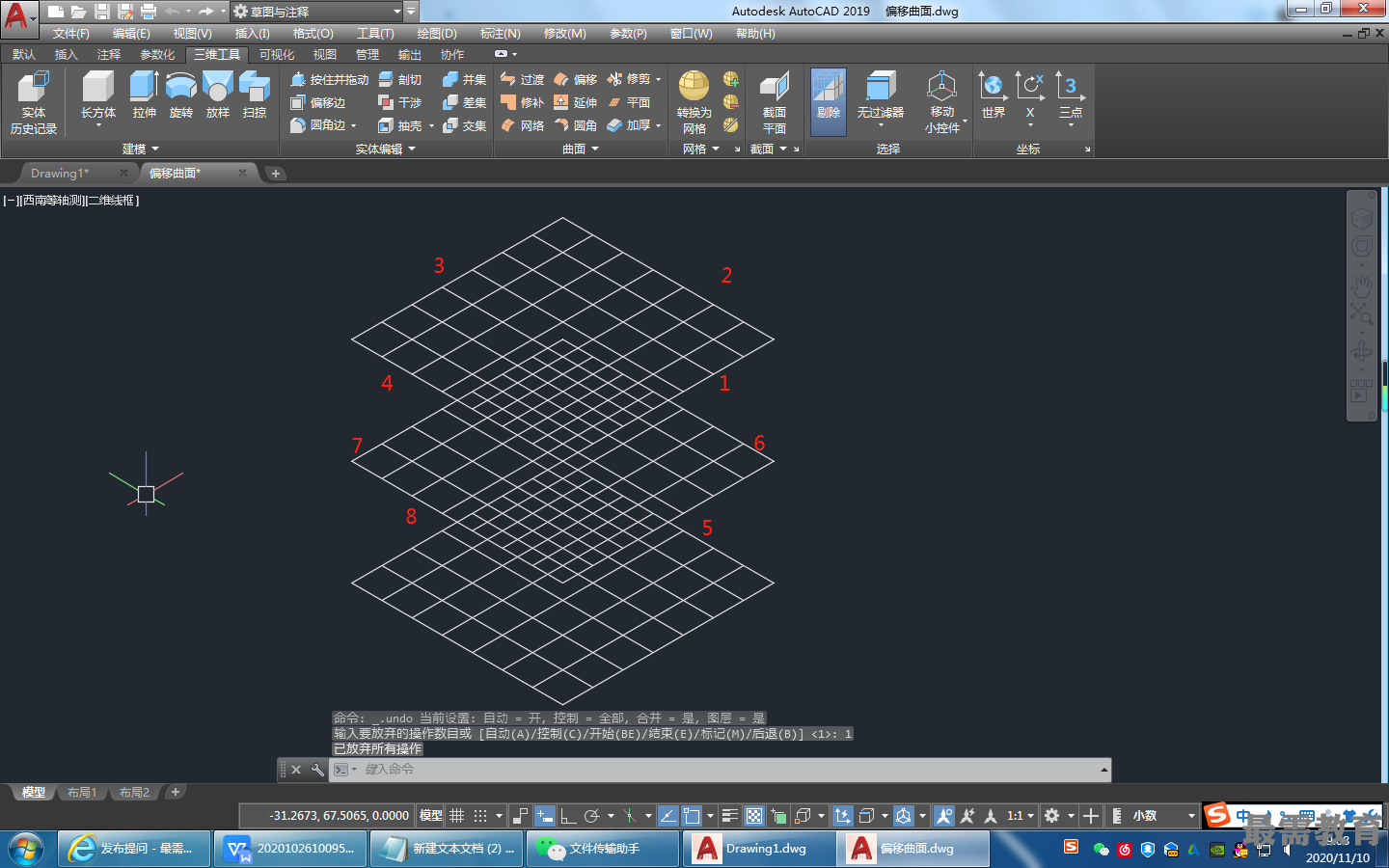

選擇要過渡的第一個曲面的邊或[鏈(CH)]:(選擇如圖所示第一個曲面上的邊1,2, 3, 4)
選擇要過渡的第二個曲面的邊或[鏈(CH)]:(選擇如圖所示第二個曲面上的邊5, 6, 7, 8)
按Enter鍵接受過渡曲面或[連續性(CON)/凸度幅值(B)]:B
第一條邊的凸度幅值 <0.5000>: 1
第二條邊的凸度幅值 <0.5000>: 1
按Enter鍵接受過渡曲面或[連續性(CON) /凸度幅值(B)] :

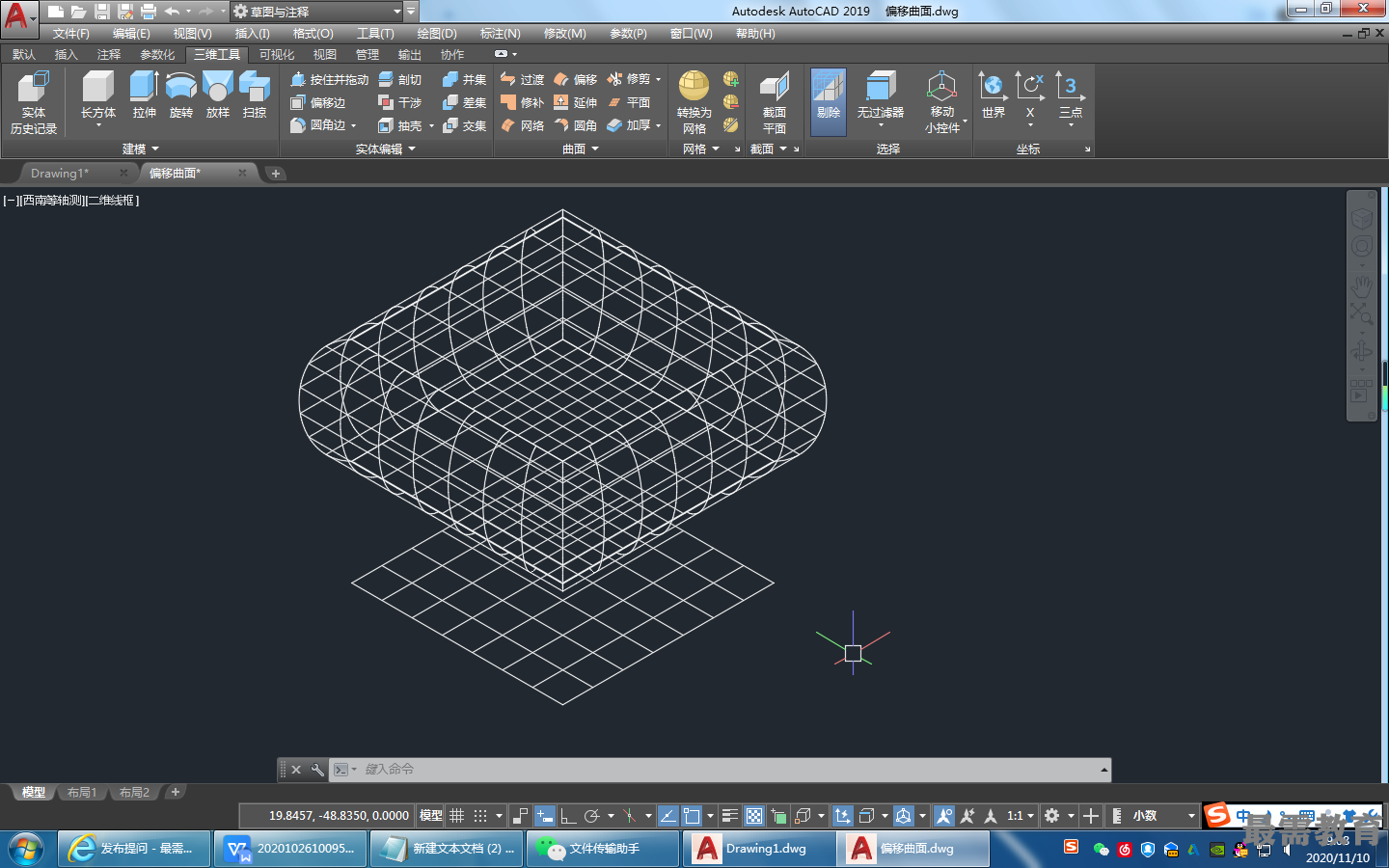

結果如圖所示。
