長方體的操作方法CAD2019教程
(1)將視圖切換到東南等軸測。單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L方體”按鈕,采用兩個角點模式繪制長方體,第一個角點為(0,0,0),第二個角點為 (80,100,60),命令行提示與操作如下。
命令:_box
指定第一個角點或[中心點(C)] : 0,0,0
指定其他角點或[立方體(C)/長度(L)] : 80,100,60
結果如圖所示。

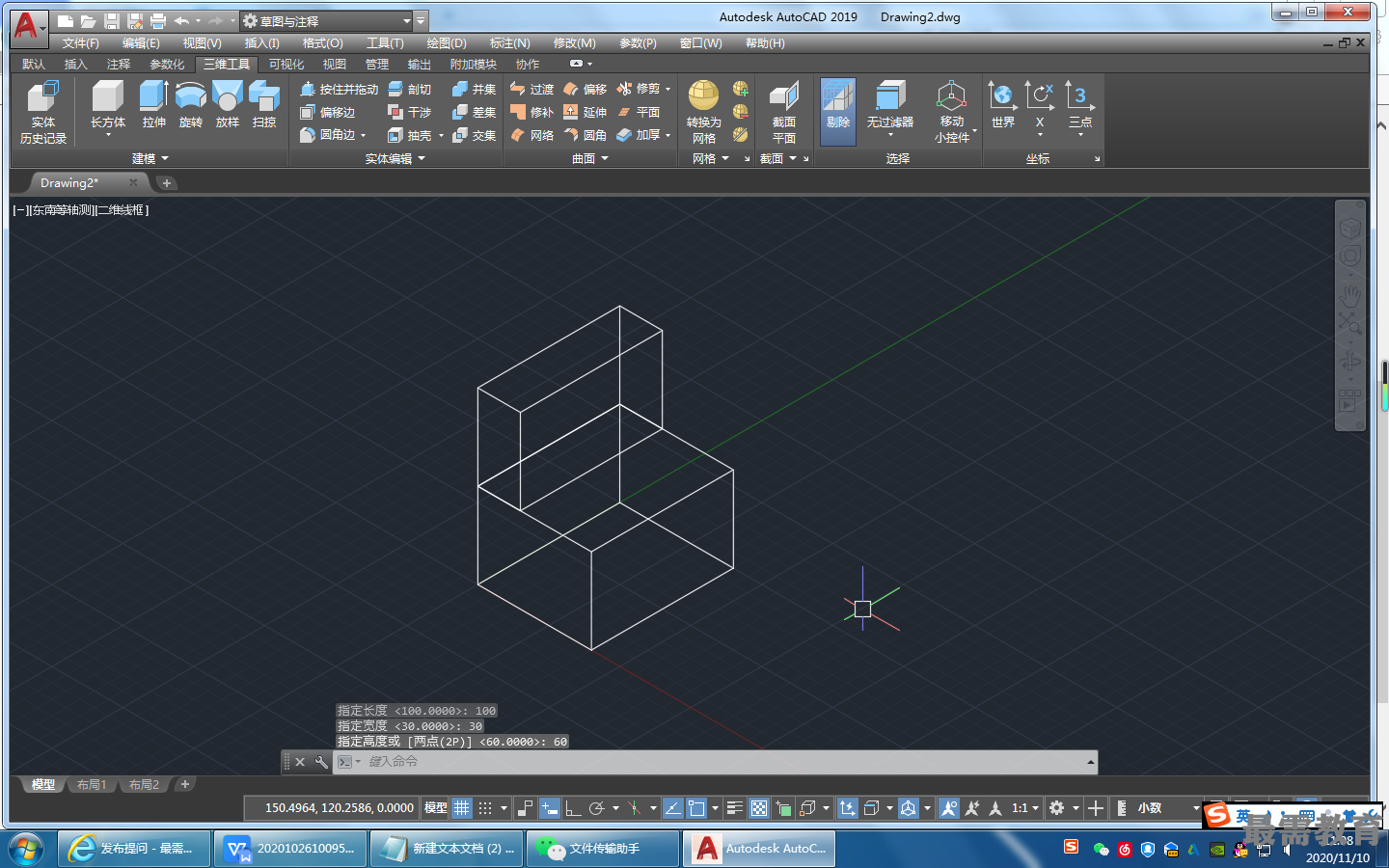

(2)單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L方體”按鈕,繪制第二個長方體,命令行提示與操作如下。
命令:_box
指定第一個角點或[中心點(C)]:
指定其他角點或[立方體(C)/長度(L) ] : L
指定長度 <0.0000>:打開正交方式,移動鼠標在沿Y軸方向輸入長度為100
指定寬度<0.0000>:移動鼠標在沿X軸方向輸入寬度為30
指定高度或[兩點(2P)]<0.0000>:移動鼠標在沿Z軸方向輸入高度為60
結果如圖所示。

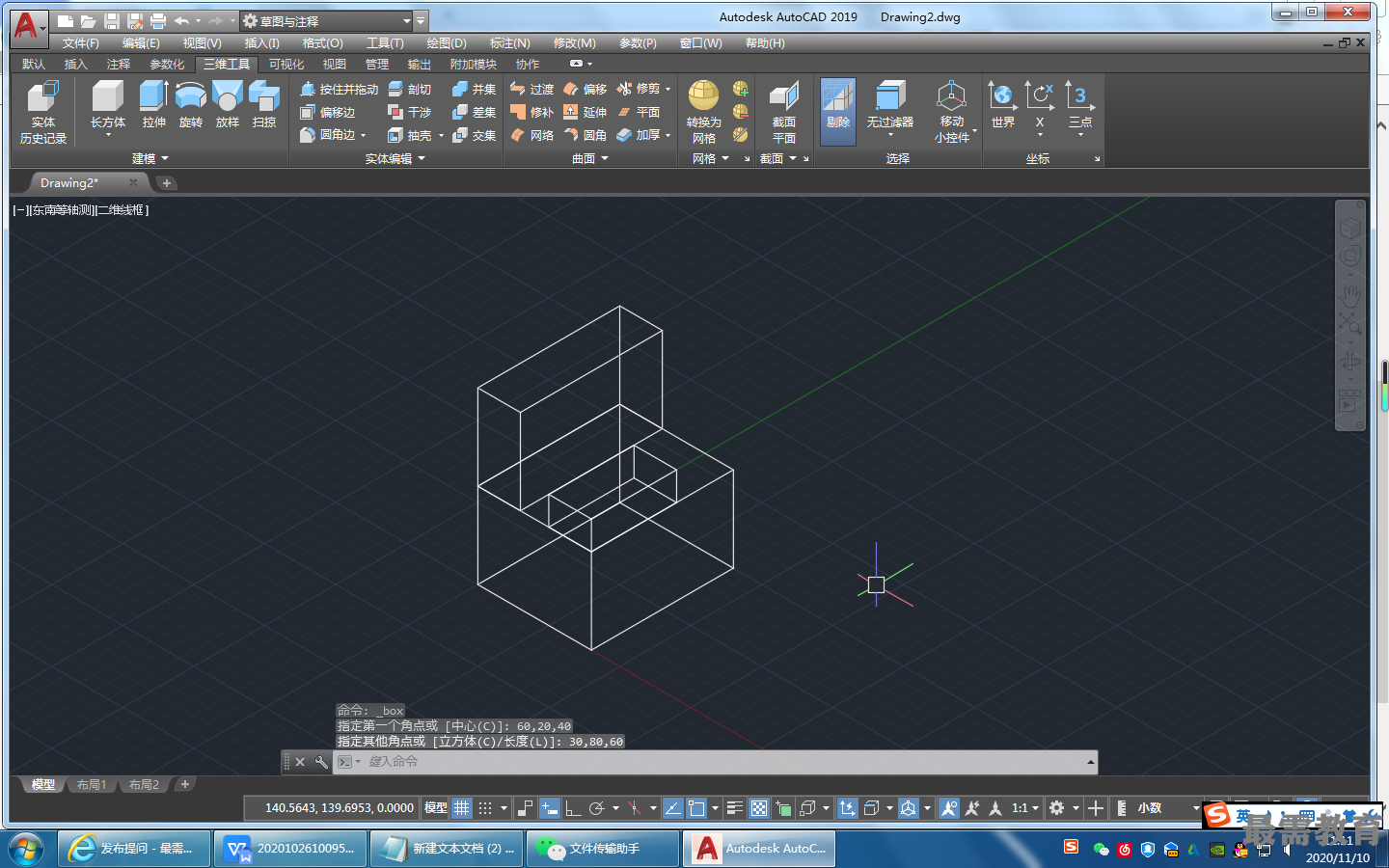

(3)單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L方體”按鈕,采用兩個角點模式繪制長方體,第一個角點為(60,20,40),第二個角點為(30,80,60),繪制第三個長方體, 繪制效果如圖所示。

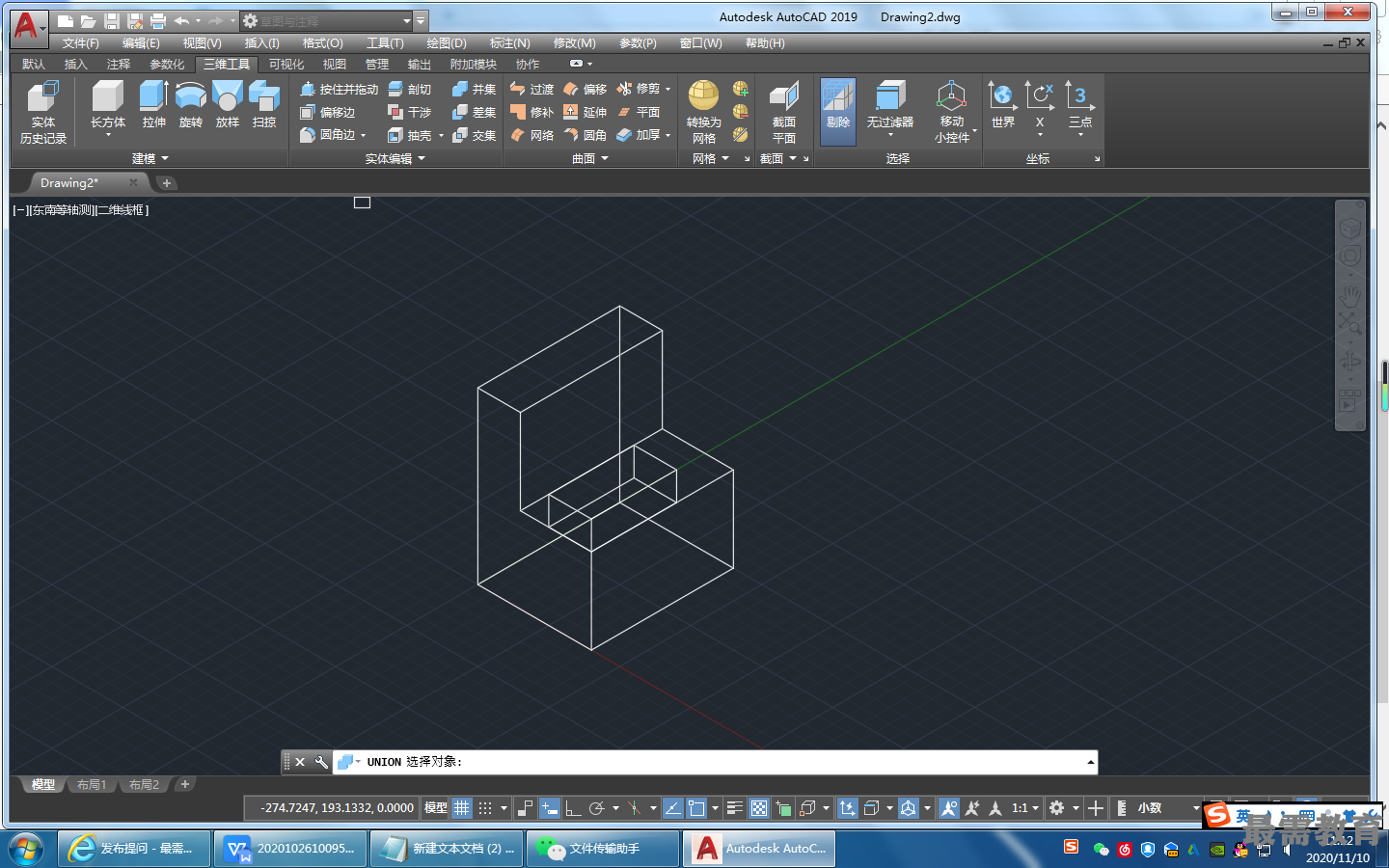

(4)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將第一個長方體和第二個長方體進行合并操作。

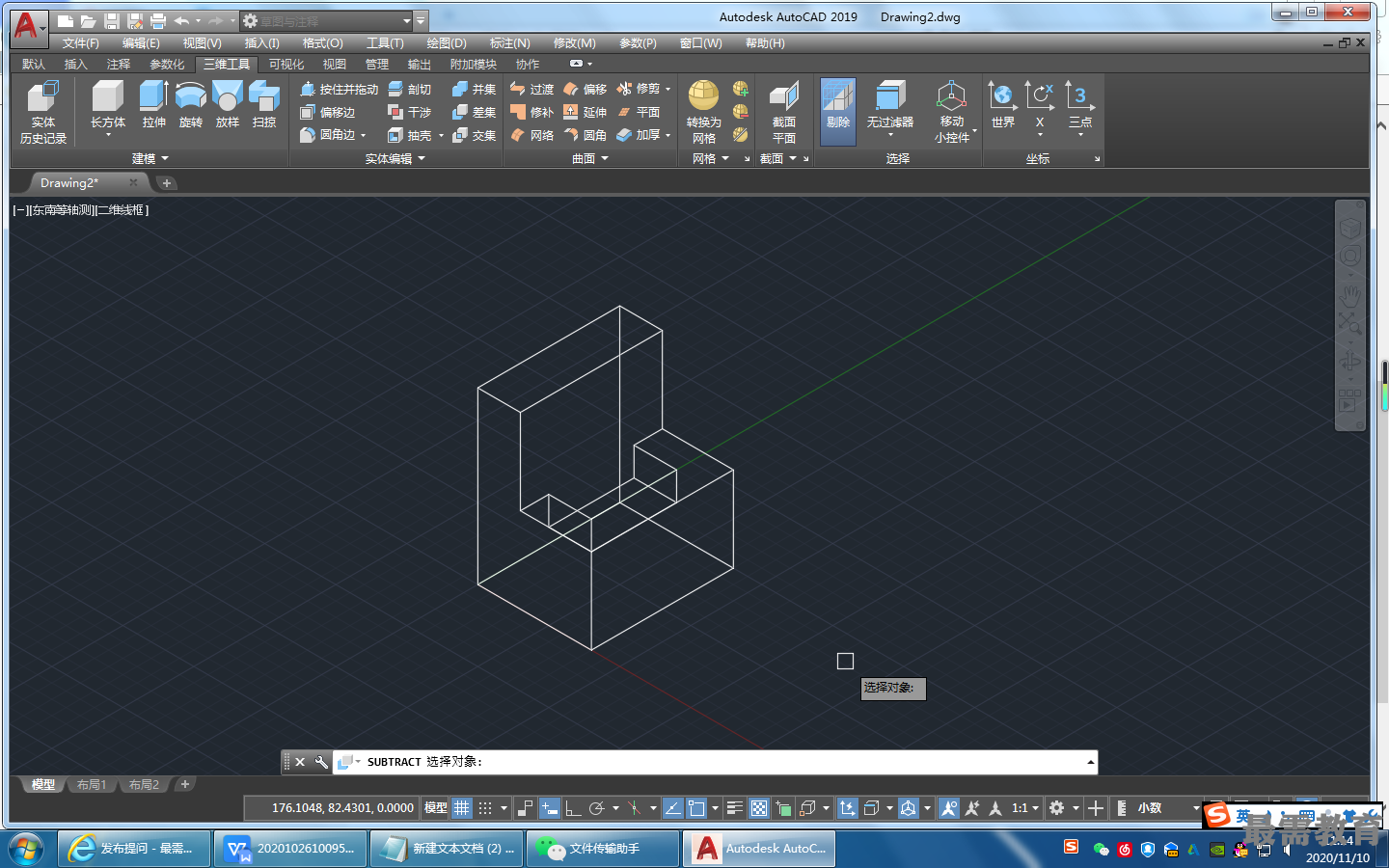

(5)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將合并后的 實體與第三個長方體進行差集運算,結果如圖所示。
