如何操作圓柱體CAD2019教程

提問人:卓娟發布時間:2020-11-10

(1)在命令行中輸入ISOLINES命令將線框密度更改為10。
(2)將視圖切換到西南等軸測。單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L(zhǎng)方體”按鈕,采用兩個角點模式繪制長方體,第一個角點為(0,0,0),第二個角點為( 150,100,4),消隱后如圖所示。


(3)單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕,以(10,10,-2) 為圓心繪制半徑為2.5、高為8的圓柱體,命令行提示與操作如下。
命令:_cylinder
指定底S的中心點或[三點(3P) /兩點(2P) /切點、切點、半徑(T) /橢圓(E) ] : 10,10,-2
指定底面半備或[直徑(D)] <5.0000>: 2.5
指定高度或[兩點(P) /軸端點(A)] <6.0000〉: 8
重復“圓柱體”命令,分別以(10,90,-2) (140,10,-2) (140,90,-2)為底面圓心,繪制半徑為2.5、高為8的圓柱體。

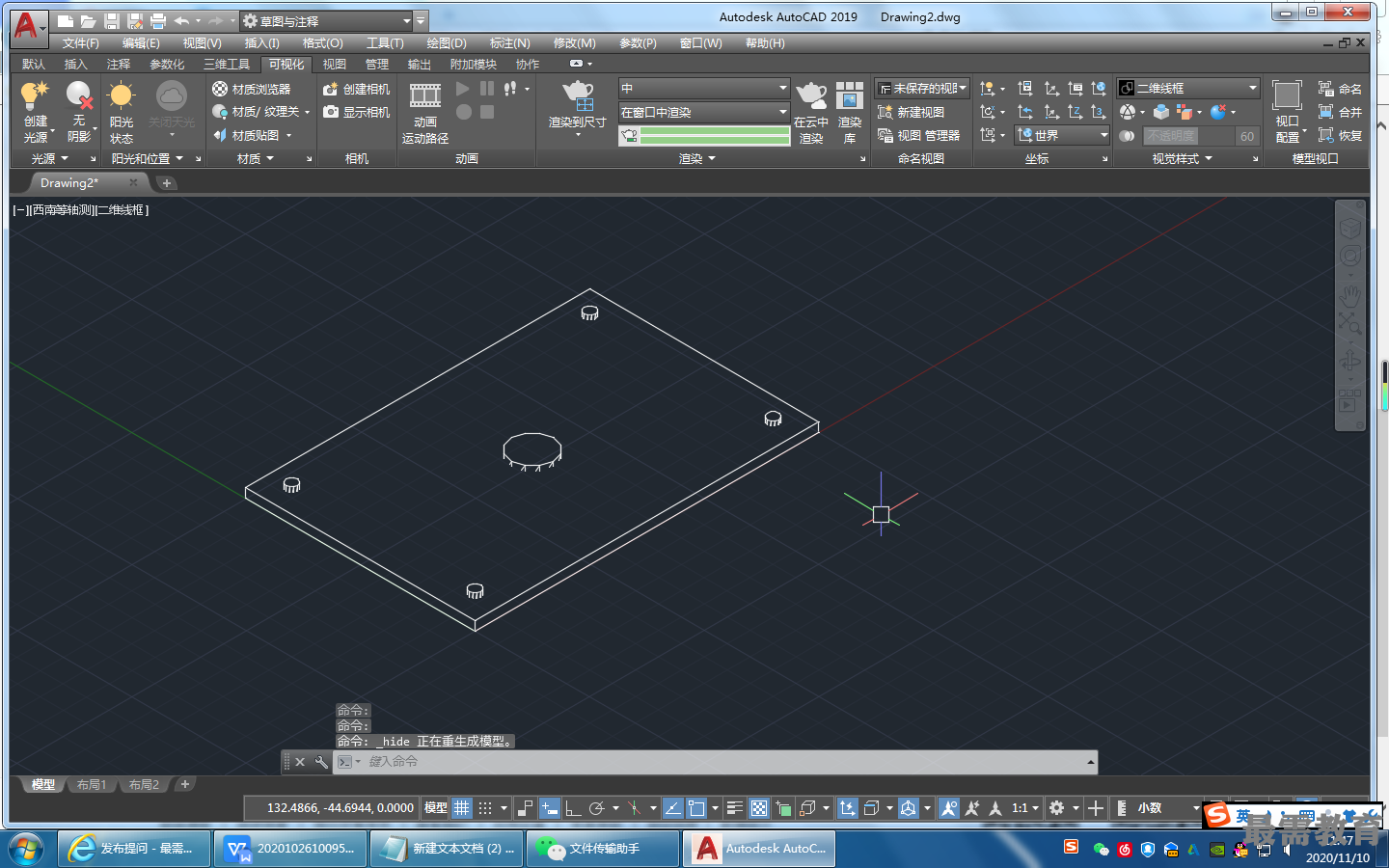

(4)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將視孔蓋基體和繪制的4個圓柱體進行差集處理。消隱后的結果如圖所示。


(5)單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕,以(75,50,-2) 為圓心繪制半徑為9、高為8的圓柱體。
(6)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將視孔蓋基體和剛繪制的圓柱體進行差集處理。消隱后的結果如圖所示。
