CAD 2019教程圓柱體的操作選項說明
提問人:卓娟發布時間:2020-11-10

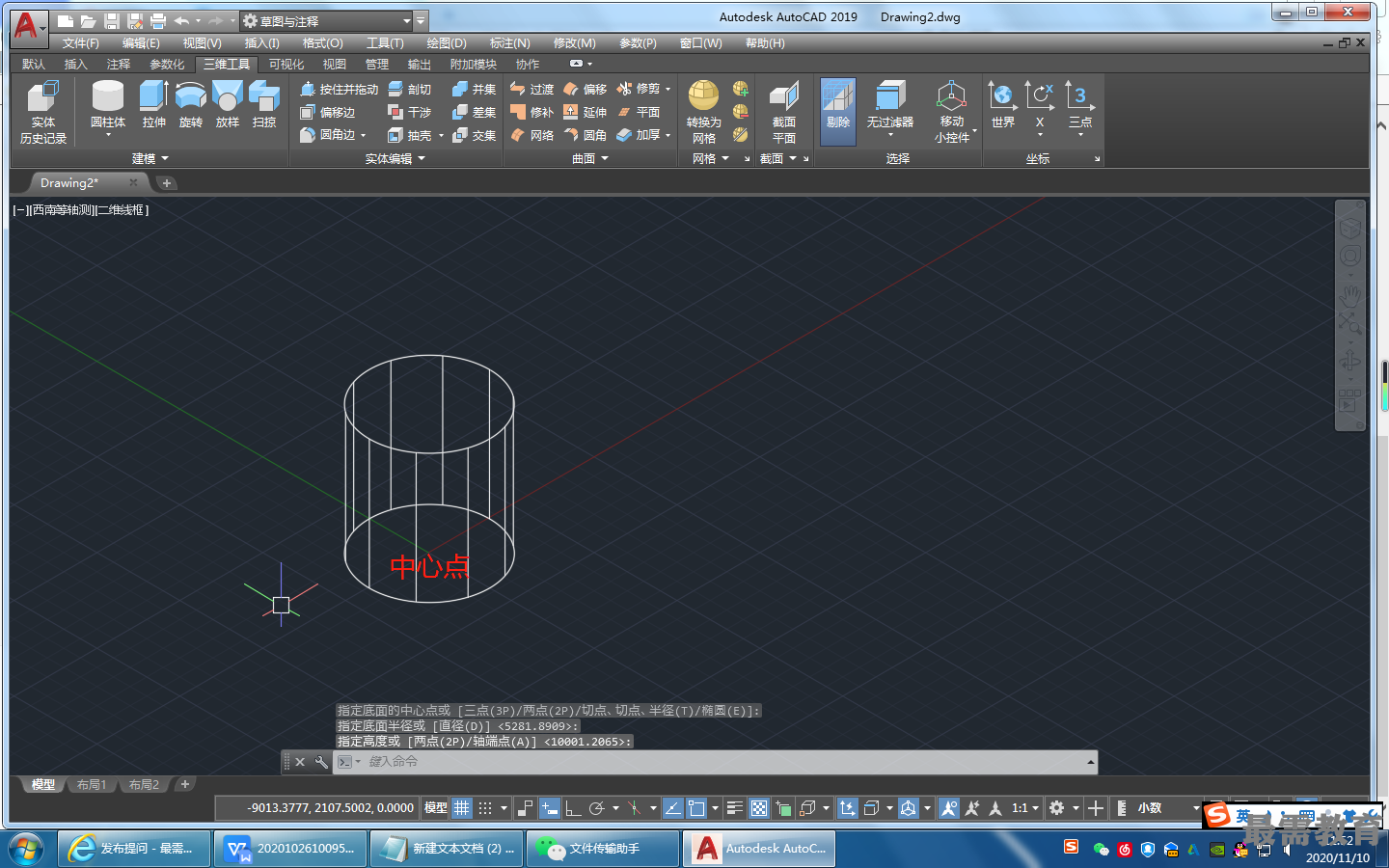

(1)中心點:先輸入底面圓心的坐標,然后指定底面的半徑和高度,此選項為系統的 默認選項.AutoCAD 2019按指定的高度創建圓柱體,且圓柱體的中心線與當前坐標系的Z軸平行,如圖所示。也可以指定另一個端面的圓心來指定高度,AutoCAD 2019根據圓柱體兩個端面的中心位置來創建圓柱體,該圓柱體的中心線就是兩個端面的連線,如圖所示。

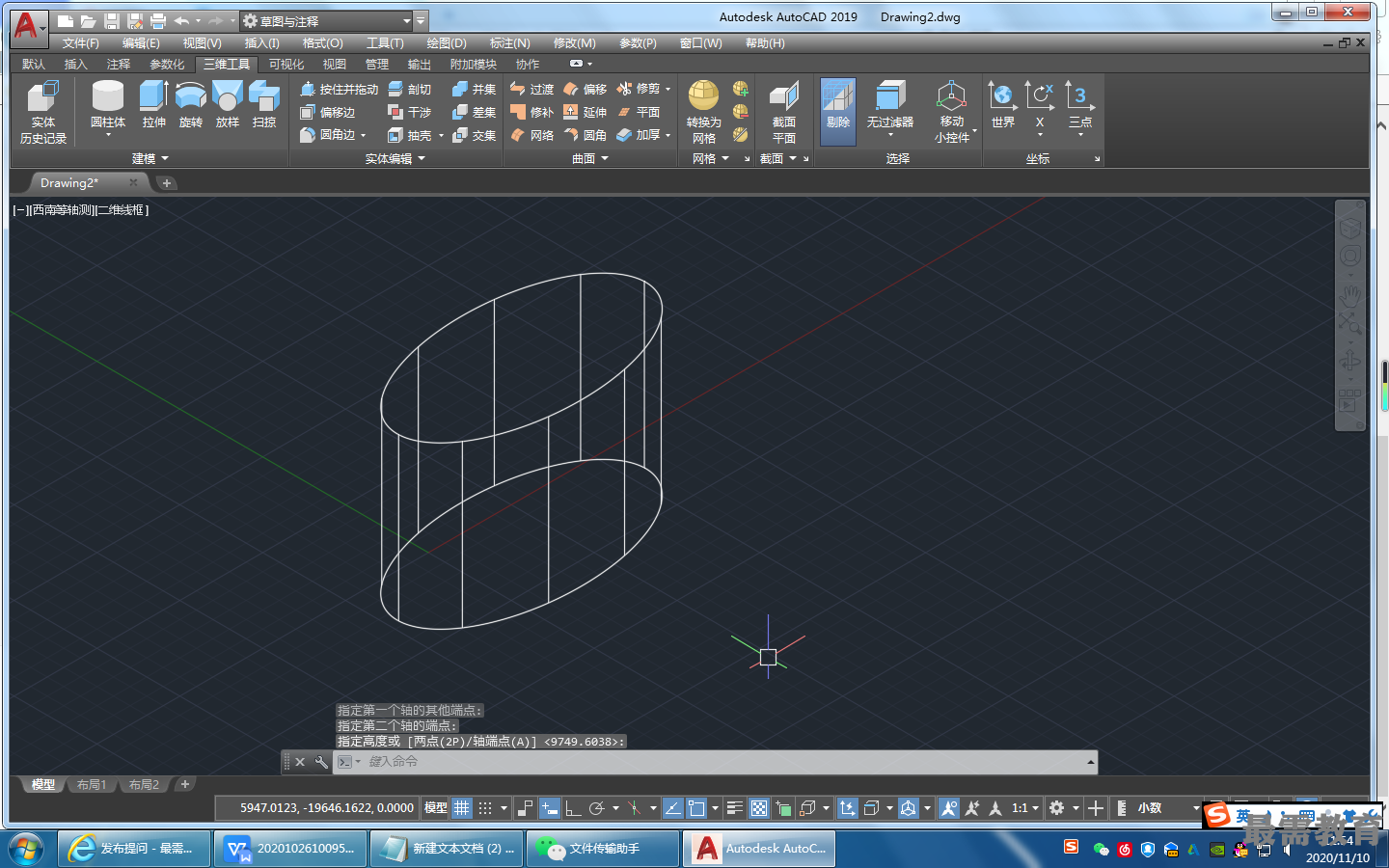

(2)橢圓(E):創建橢圓柱體。橢圓端面的繪制方法與平面橢圓一樣,創建的橢圓柱體 如圖所示。
其他的基本實體,如楔體、圓錐體、球體、圓環體等的創建方法與長方體和圓柱體類似。
