拉伸的操作方法CAD 2019

提問人:卓娟發布時間:2020-11-10

(1)線框密度默認值為8,將其更改為10。

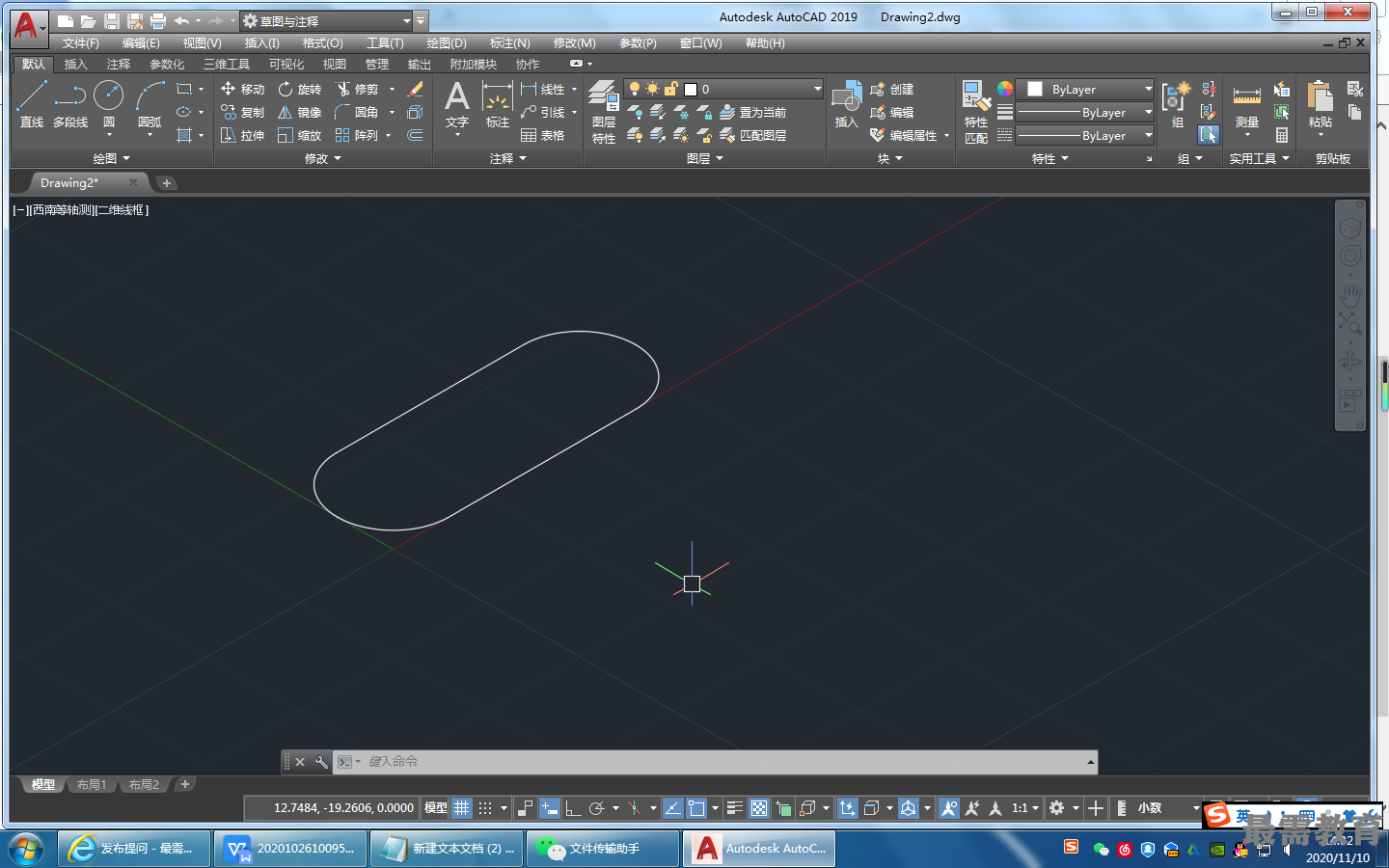

(2)單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕,繪制兩個角點分別為(0,0)(32,12)的矩形,然后倒圓角,圓角半徑為6,效果如圖所示。

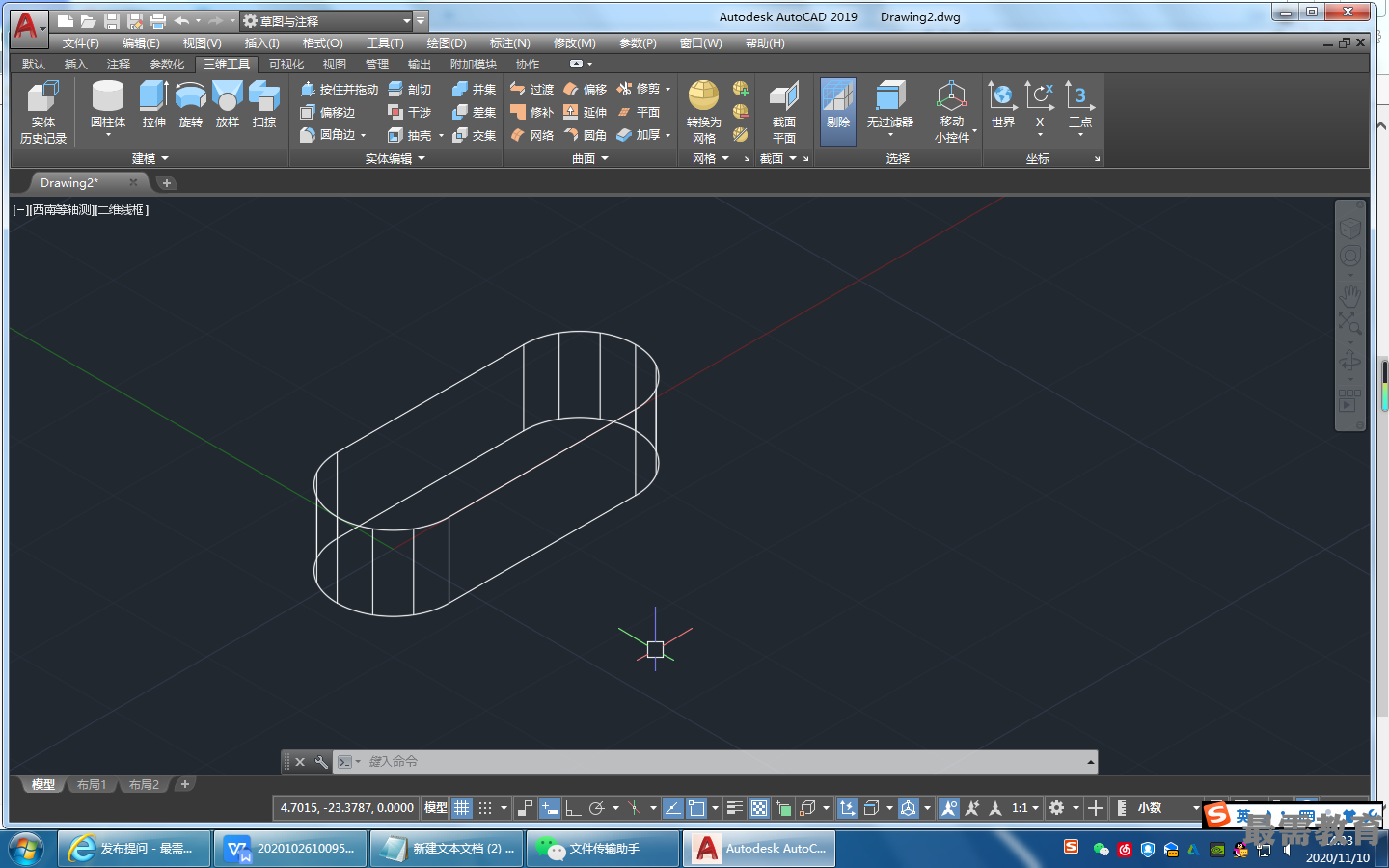

(3)將視圖切換到西南等軸測視圖,單擊“三維工具”選項卡的“建?!泵姘逯械摹袄臁卑粹o,將倒過圓角的長方體拉伸為8,消隱后的效果如圖所示。命令行提示與操作如下。
命令:_extrude
當前線框密度:ISOLINES=10,閉合輪廊創建模式=實體
選擇要拉伸的對象或[模式(M0)]:找到6個
選擇要拉伸的對象或[模式(M0)]:
指定拉伸的高度或[方向(D)/路徑(P) /傾斜角(T) /表達式(E)] : 8
