AutoCAD 2019旋轉的操作及說明
提問人:卓娟發布時間:2020-11-10
(1)在命令行中輸入ISOLINES命令,默認值是4,更改設定值為10。

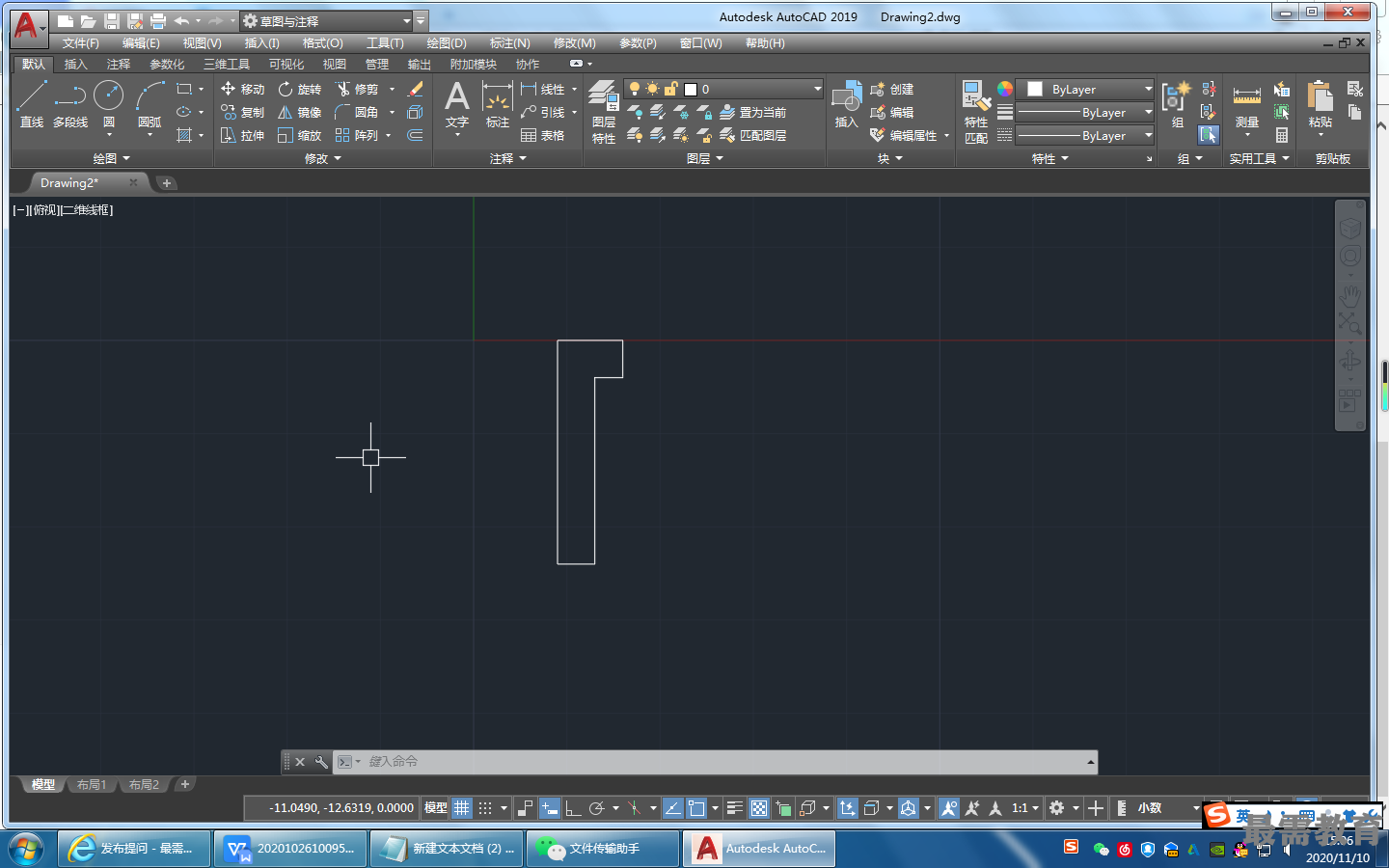

(2)單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕輸入(9,0)、(16,0)、 (@0,-4)、(@-3,0)、(@0,-20)、(@-4,0)和 c,形成封閉線,結果如圖所示。
(3)將視圖切換到西南等軸測。單擊“三維工具”選項卡的“建?!泵姘逯械摹靶D 按鈕,將步驟(1)繪制的多段線繞Y軸旋轉一周,命令行提示與操作如下。
命令:_revolve
當前線框密度:ISOLINES=4,閉合輪廓創建模式=實體
選擇要旋轉的對象或[模式(MO)]:選取上步繪制的多段線
選擇要旋轉的對象或[模式(MO)〕:
指定軸起點或根據以下選項之一定義軸[對象(O)/X/Y/Z] <對象>:y
指定旋轉角度或[起點角度(ST)/反轉(R)/表達式(EX)] <360>:

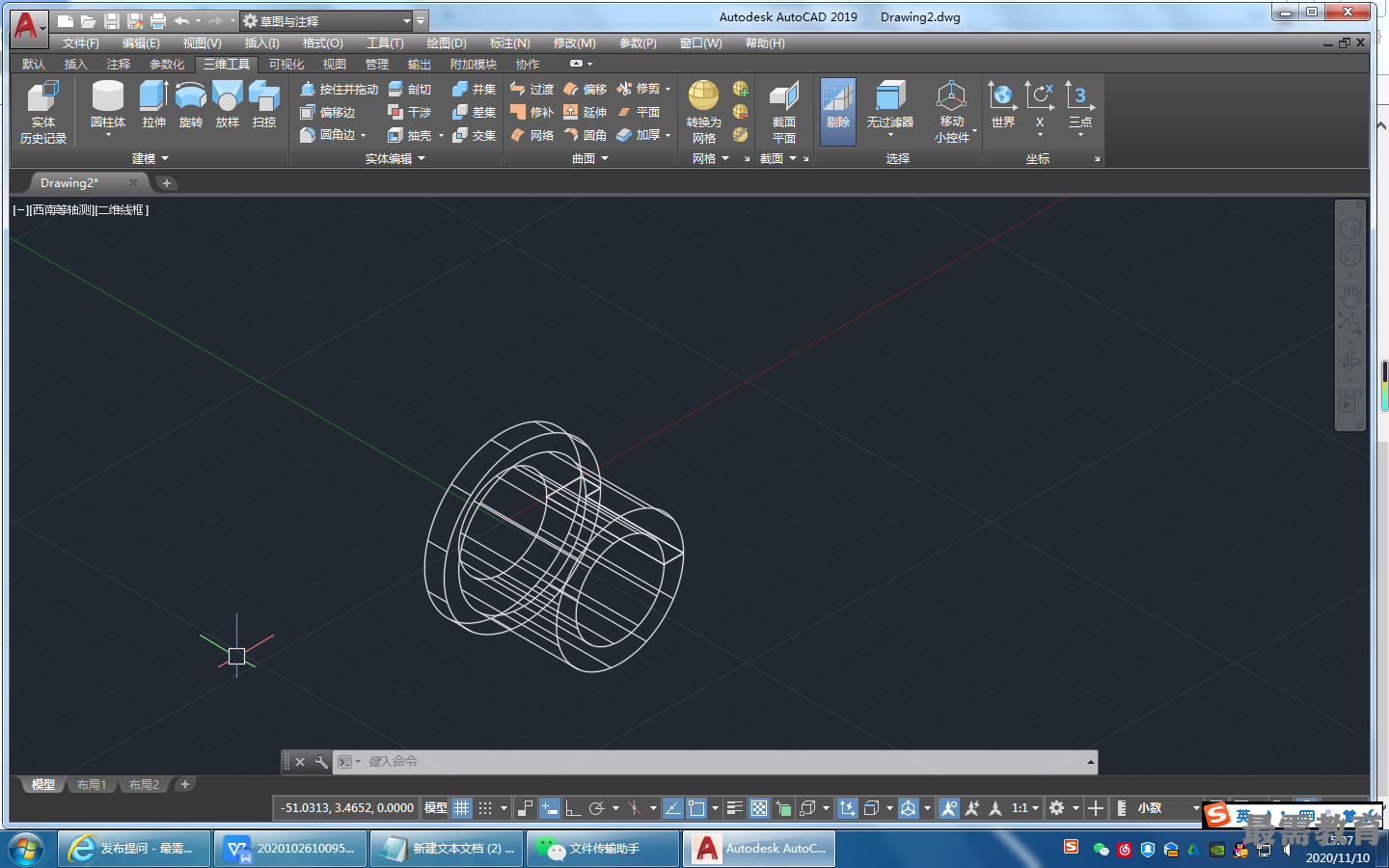

結果如圖所示。
①指定軸起點:通過兩個點來定義旋轉軸。AutoCAD 2019將按指定的角度和旋轉軸 旋轉二維對象。
②對象(0):選擇已經繪制好的直線或用多段線命令繪制的直線段作為旋轉軸線。
③X(Y/Z)軸:將二維對象繞當前坐標系(UCS)的X (Y/Z)軸旋轉。
