CAD 2019教程掃掠的選項說明

提問人:卓娟發布時間:2020-11-10

(1)對齊(A):指定是否對齊輪廓以使其作為掃掠路徑切向的法向,在默認情況下,輪廓是對齊的.選擇該選項,命令行提示與操作如下
掃掠前對齊垂直于路徑的掃掠對象[是(Y)/否(N)] <是>:輸入n,指定輪廓無須對齊;按Enter鍵, 指定輪廓將對齊
(2)基點(B):指定要掃掠對象的基點.如果指定的點不在選定對象所在的平面上,則該點將被投影到該平面上。選擇該選項,命令行提示與操作如下。
指定基點:指定選擇集的基點
(3)比例(S):指定比例因子以進行掃掠操作。從掃掠路後的開始到結束,比例因子將統一應用到掃掠的對象上.選擇該選項,命令行提示與操作如下。
輸入比例因子或[參照(R) /表達式(E)] <1.0000>:指定比例因子,輸入r,調用參照選項;按 Enter鍵,選擇默認值
其中“參照(R)”選項表示通過拾取點或輸入值來根據參照的長度縮放選定的對象;“表達式(E)”選項表示通過表達式來縮放選定的對象。
(4)扭曲(T):設置正被掃掠對象的扭曲角度。扭曲角度指定沿掃掠路徑全部長度的旋轉量。選擇該選項,命令行提示與操作如下。
輸入扭曲角度或允許非平面掃掠路徑傾斜[傾斜(B) /表達式(EX>] <0.0000>:指定小于360°的角度值,輸入b,打開傾斜;按Enter鍵.選擇默認角度值
其中“傾斜(B)”選項指定被掃掠的曲線是否沿三維掃掠路徑(三維多線段、三維樣條曲線或螺旋線)自然傾斜(旋轉);“表達式(EX)”選項指掃掠扭曲角度根據表達式來確定。

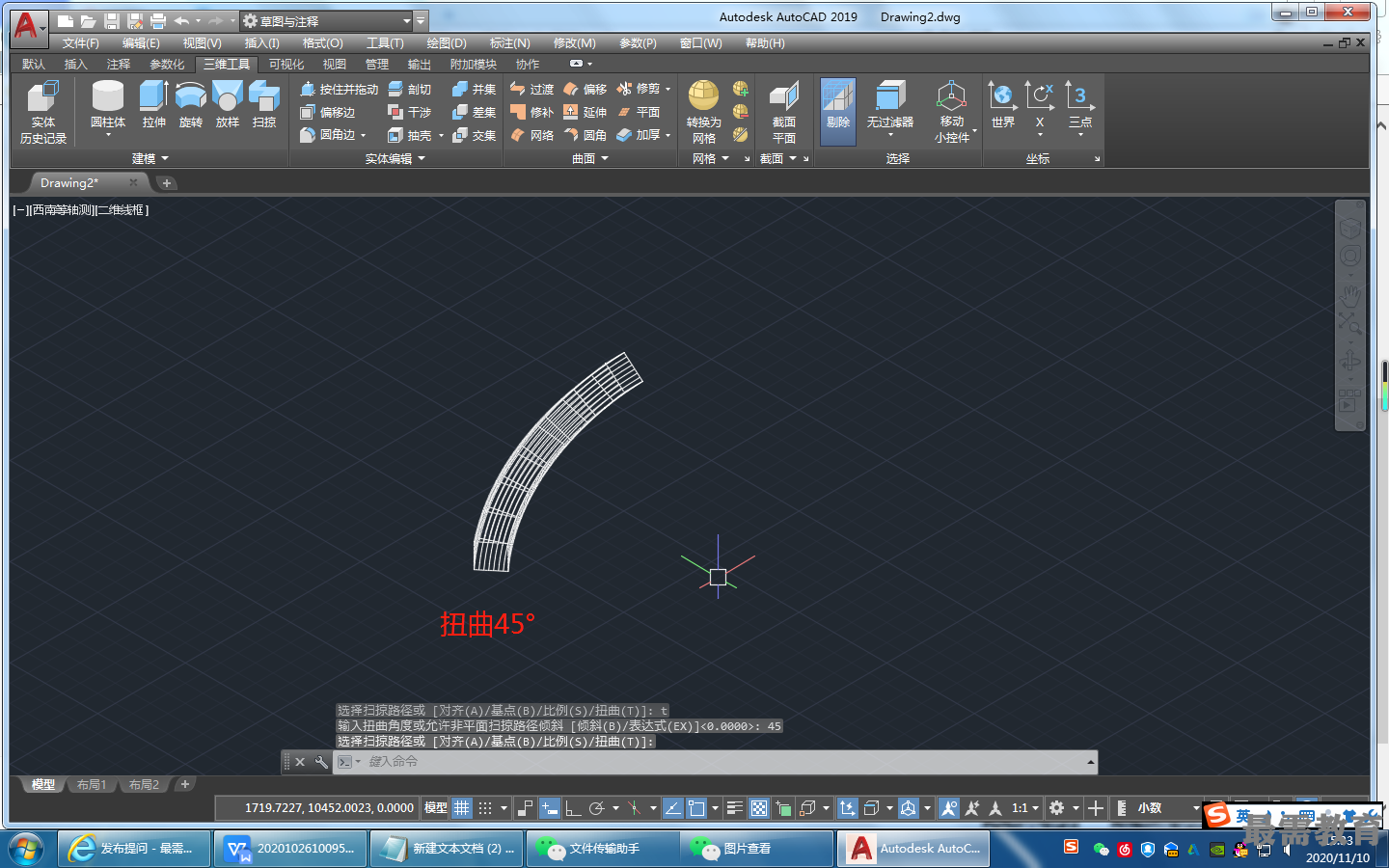

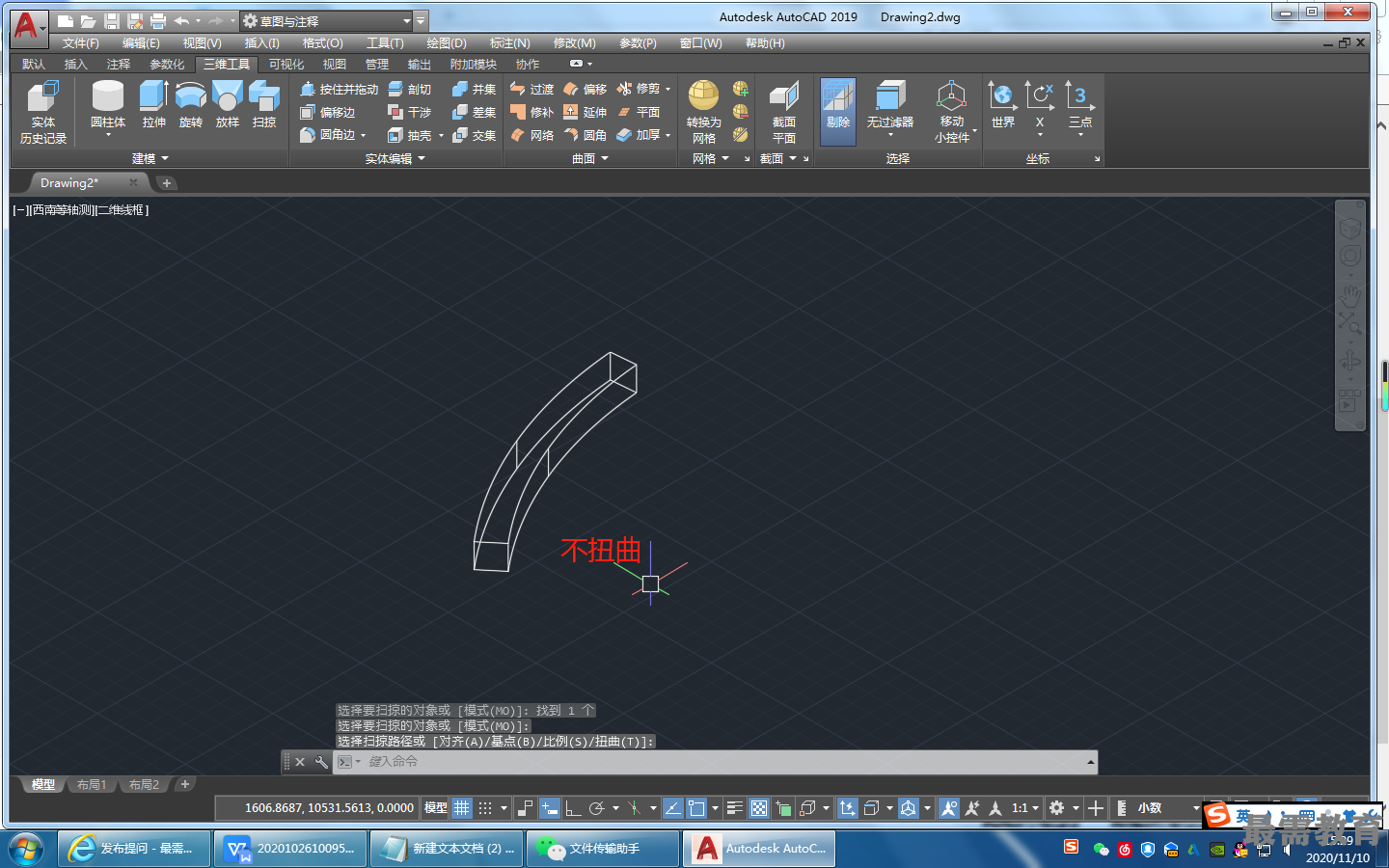

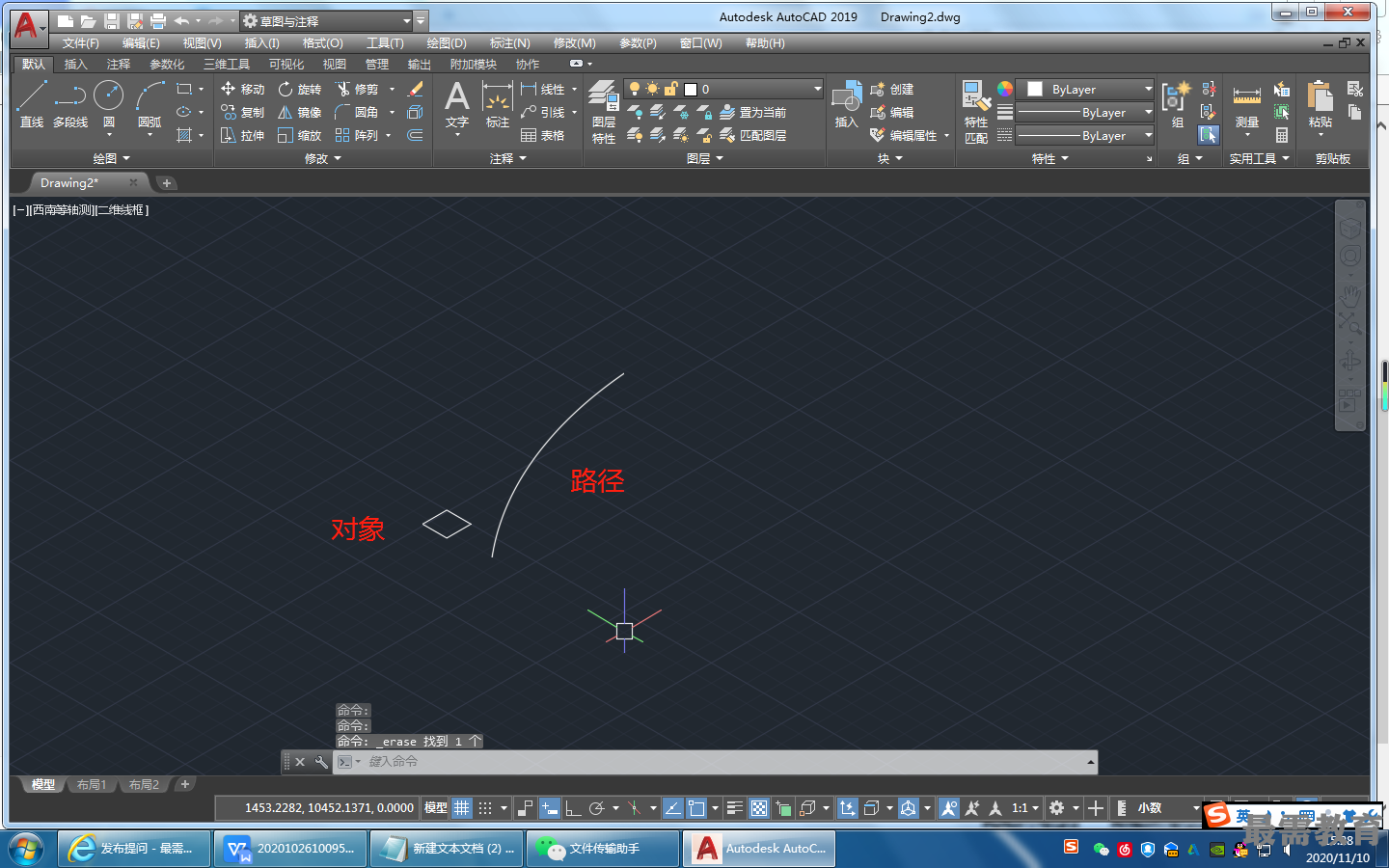

如圖所示為扭曲掃掠示意圖。
