放樣的選項說明CAD2019
提問人:卓娟發布時間:2020-11-10
(1)導向(G):指定控制放樣實體或曲面形狀的導向曲線。導向曲線是直線或曲線,可通過將其他線框信息添加至對象來進一步定義實體或曲面的形狀,如圖所示。選擇該選項,命令行提示與操作如下。
選擇導向輪廓或[合并多條邊(J)]:選擇放導向曲線,然后按Enter鍵
(2)路徑(P):指定放樣實體或曲面的單一路徑,如圖所示。選擇該選項,命令行提示與操作如下?
選擇路徑:指定放樣實體或曲面的單一路徑
(3)僅橫截面(C):根據選取的橫截面形狀創建放樣實體。

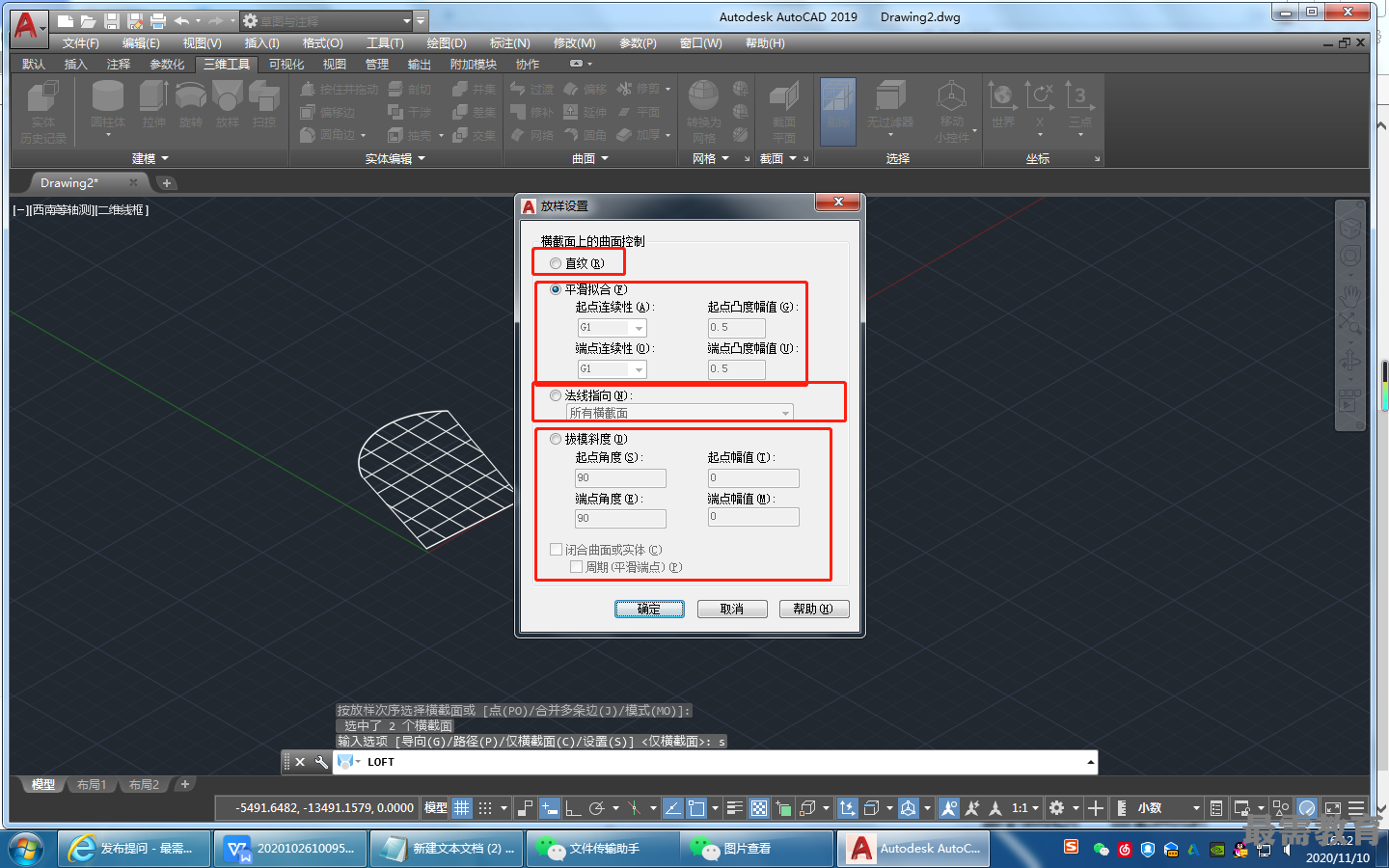

(4)設置(S):選擇該選項,系統打開“放樣設置”對話框,其中有4個單選按鈕,“直紋”單選按鈕的放樣,“平滑擬合”單選按鈕的放樣,選中“法線指向”單選按鈕,“拔模斜度”單選按鈕。
