三維鏡像的操作方法CAD 2019
(1)設置線框密度。在命令行中輸入Isolines,設置線框密度為10。
(2)將視圖切換到西南等軸測圖。單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L(zhǎng)方體”按鈕,以坐標原點為角點,創建長15、寬45、高80的長方體。
(3)創建面域。
①將視圖切換到左視圖。單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕, 捕捉長方體左下角點為第一個角點,以(@15,80)為第二個角點,繪制矩形。
②單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,從(-10,30)到(@0,20) 繪制直線。
③單擊“默認”選項卡的“修改”面板中的“偏移”按鈕,將直線向左偏移10。
④單擊“默認”選項卡的“修改”面板中的“圓角”按鈕,對偏移的兩條平行線進行倒圓角操作,圓角半徑為5。

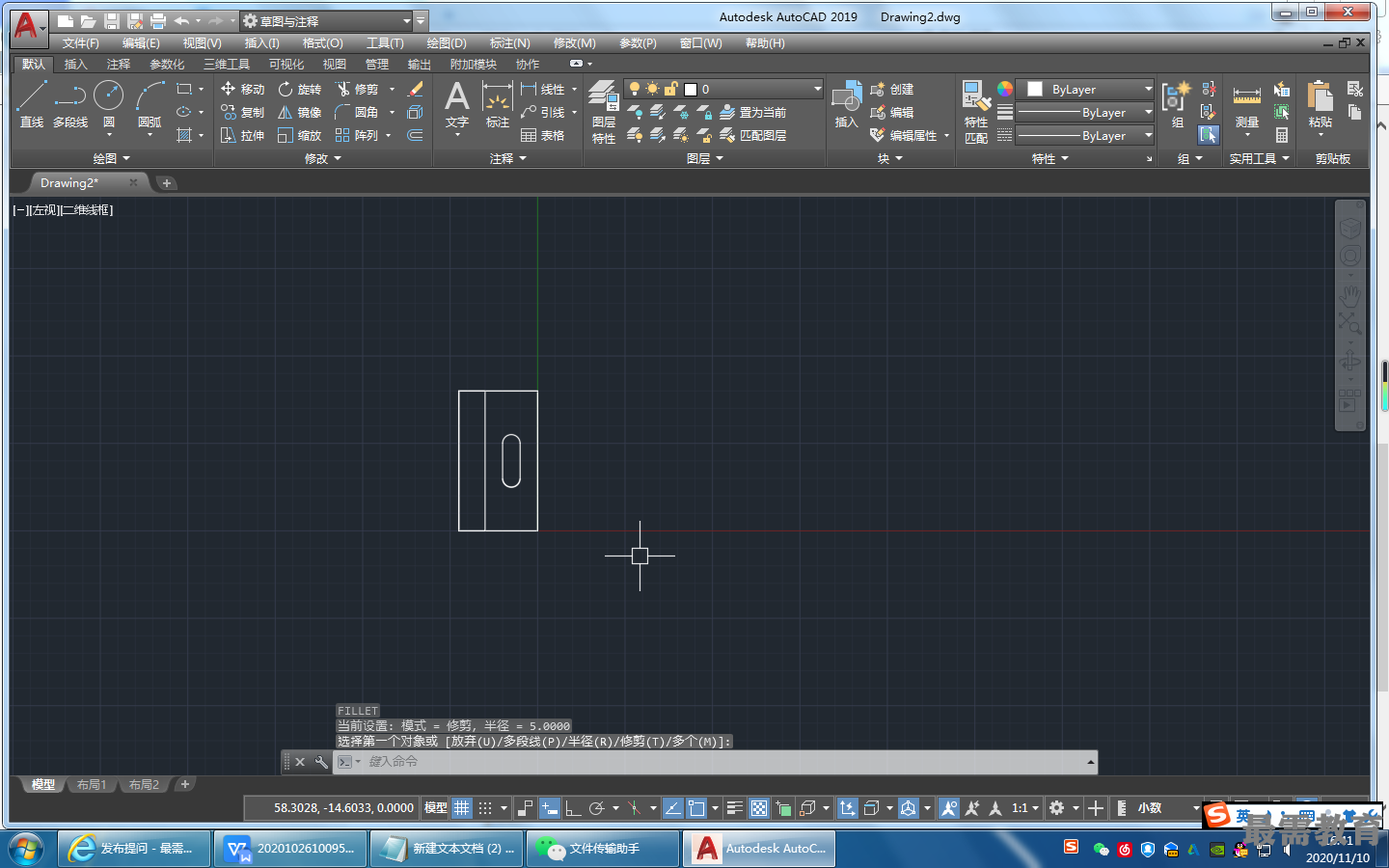

⑤單擊“默認”選項卡的“繪圖”面板中的“面域”按鈕,將直線與圓角組成的二維圖形創建為面域。結果如圖所示。
(4)將視圖切換到西南等軸測圖。單擊“三維工具”選項卡的“建模”面板中的“拉伸”按鈕畫,分別將矩形拉伸-4,將面域拉伸-15。

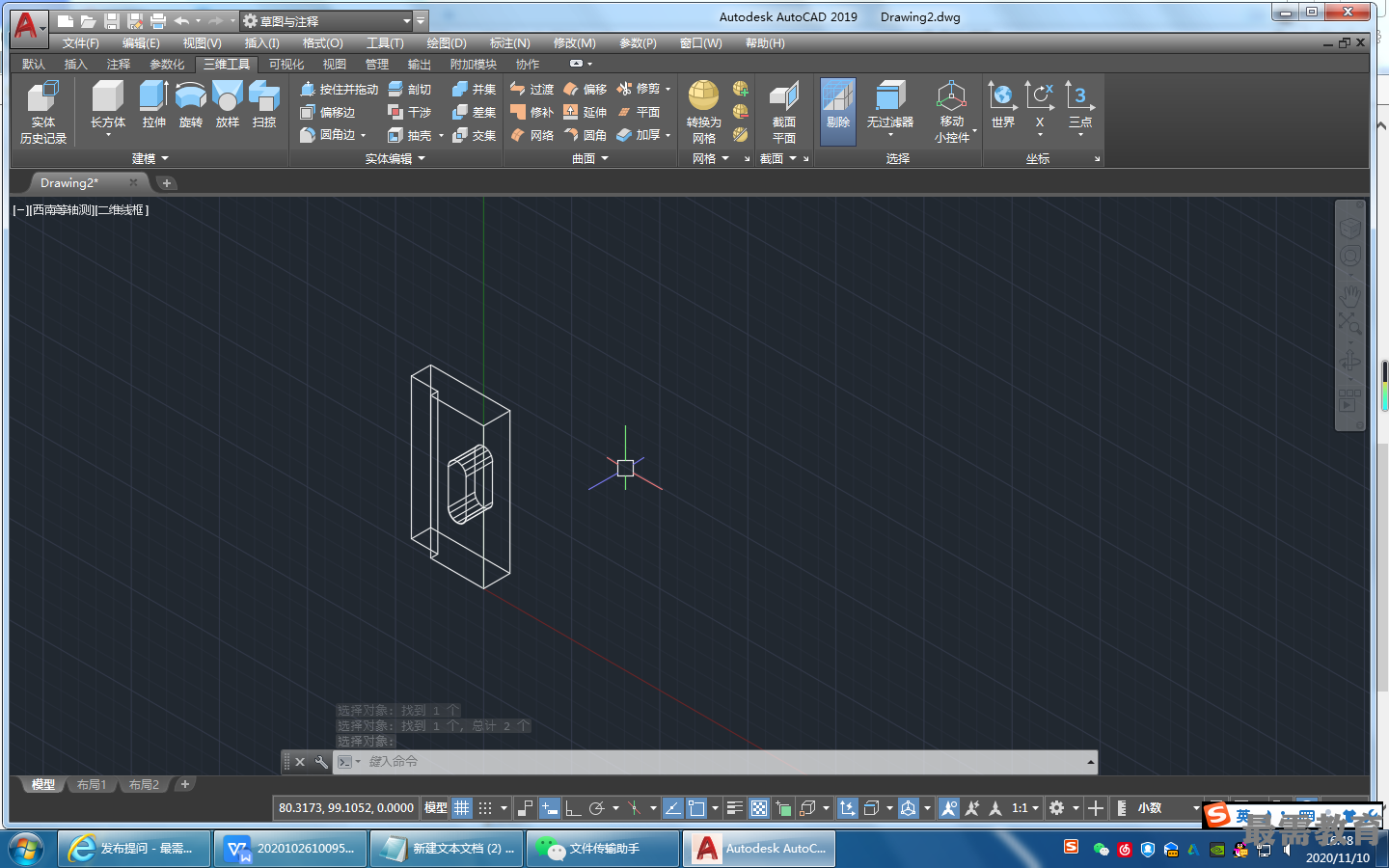

(5)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將長方體與拉伸實體進行差集運算,將視圖切換到西南等軸測視圖,結果如圖所示。
(6)在命令行輸入U(xiǎn)CS,將坐標系繞系統Y軸旋轉90°并將坐標原點移動到(74, 135,-45 )。
(7)繪制二維圖形并創建為面域。
①將視圖切換到前視圖。單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,以 (0,0)為圓心,繪制直徑為38的圓。
②單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕,如圖所示,從φ38圓的左象限點1— (@0,-55)—長方體角點2,繪制多段線。
③單擊“默認”選項卡的“修改”面板中的“圓角”按鈕,對多段線進行倒圓角操 作。圓角半徑為30。

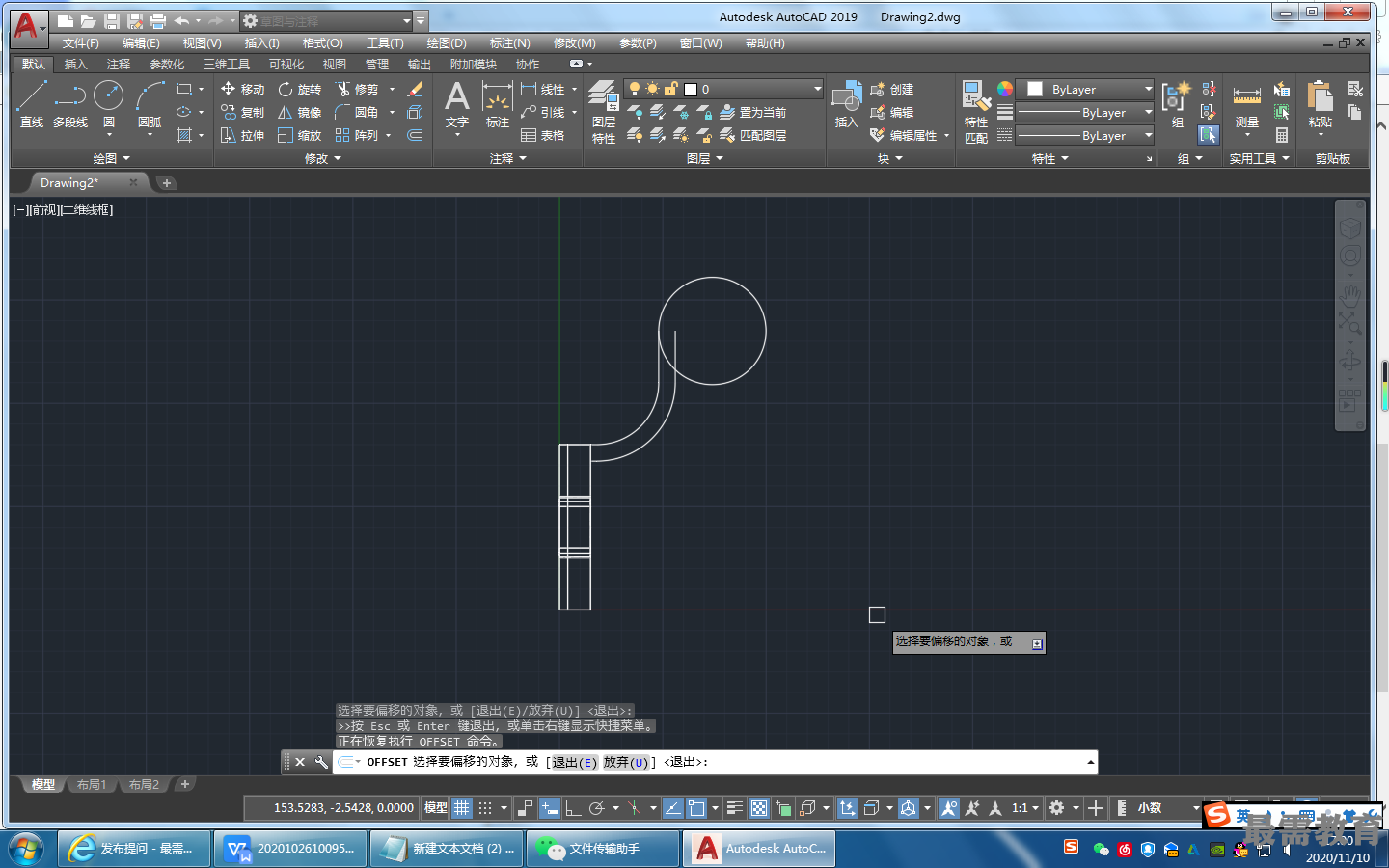

④單擊“默認”選項卡的“修改”面板中的“偏移”按鈕,將多段線向下偏移8, 如圖所示。
⑤單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕如圖所示,從點3 (端點)一點4 (象限點),繪制直線;從點4—點5,繪制半徑為100,夾角為-90°的圓??;從點5—點6 (端點),繪制直線。

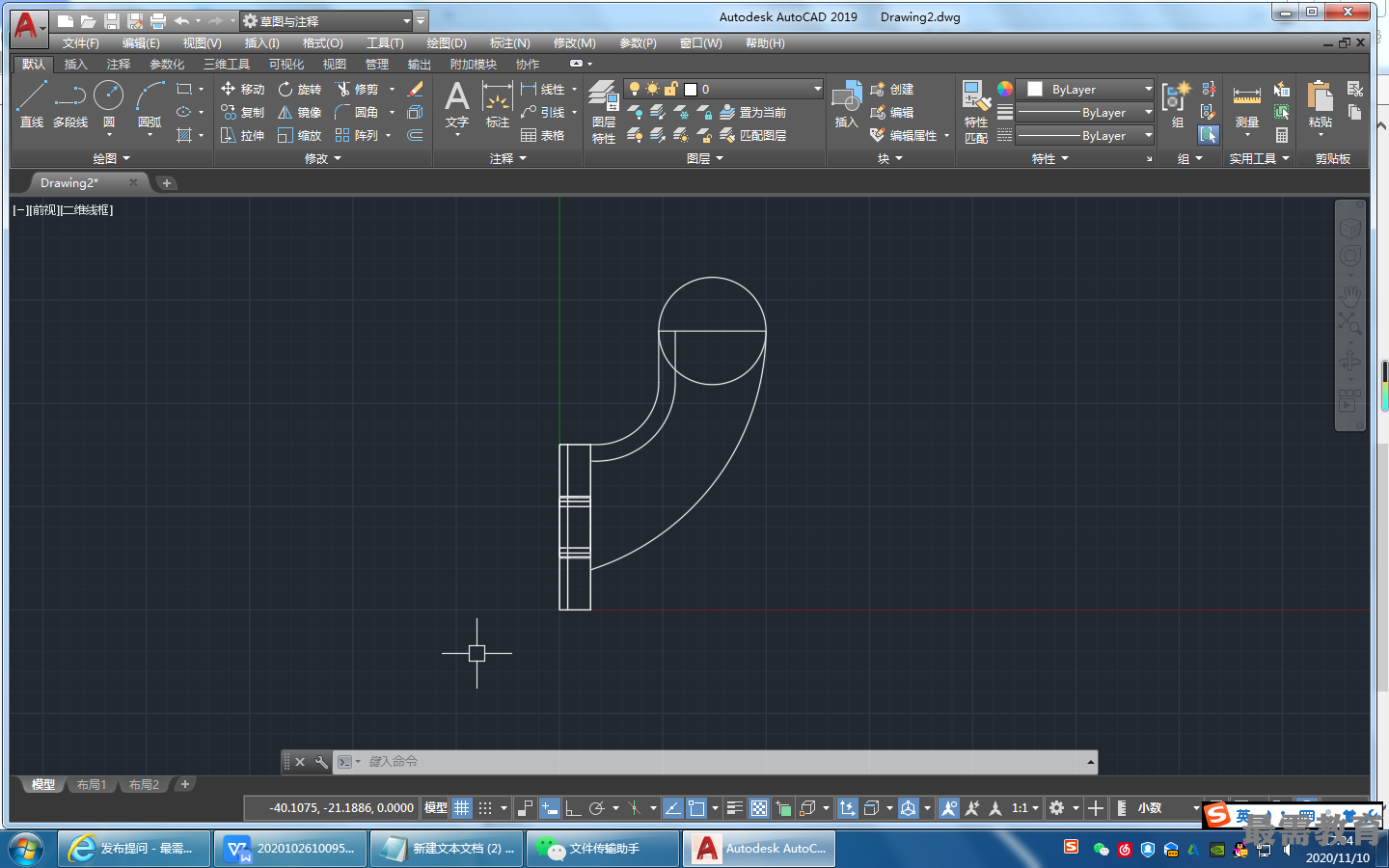

⑥單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,從點6-點2,從點1—點3,繪制直線,如圖所示。單擊“默認”選項卡的“修改”面板中的“復制”按鈕,在原位置復制多段線36。
⑦單擊“默認”選項卡的“修改”面板中的“刪除”按鈕 ,刪除φ38圓。在命令行中輸入region命令,將繪制的二維圖形創建為面域1及面域2。

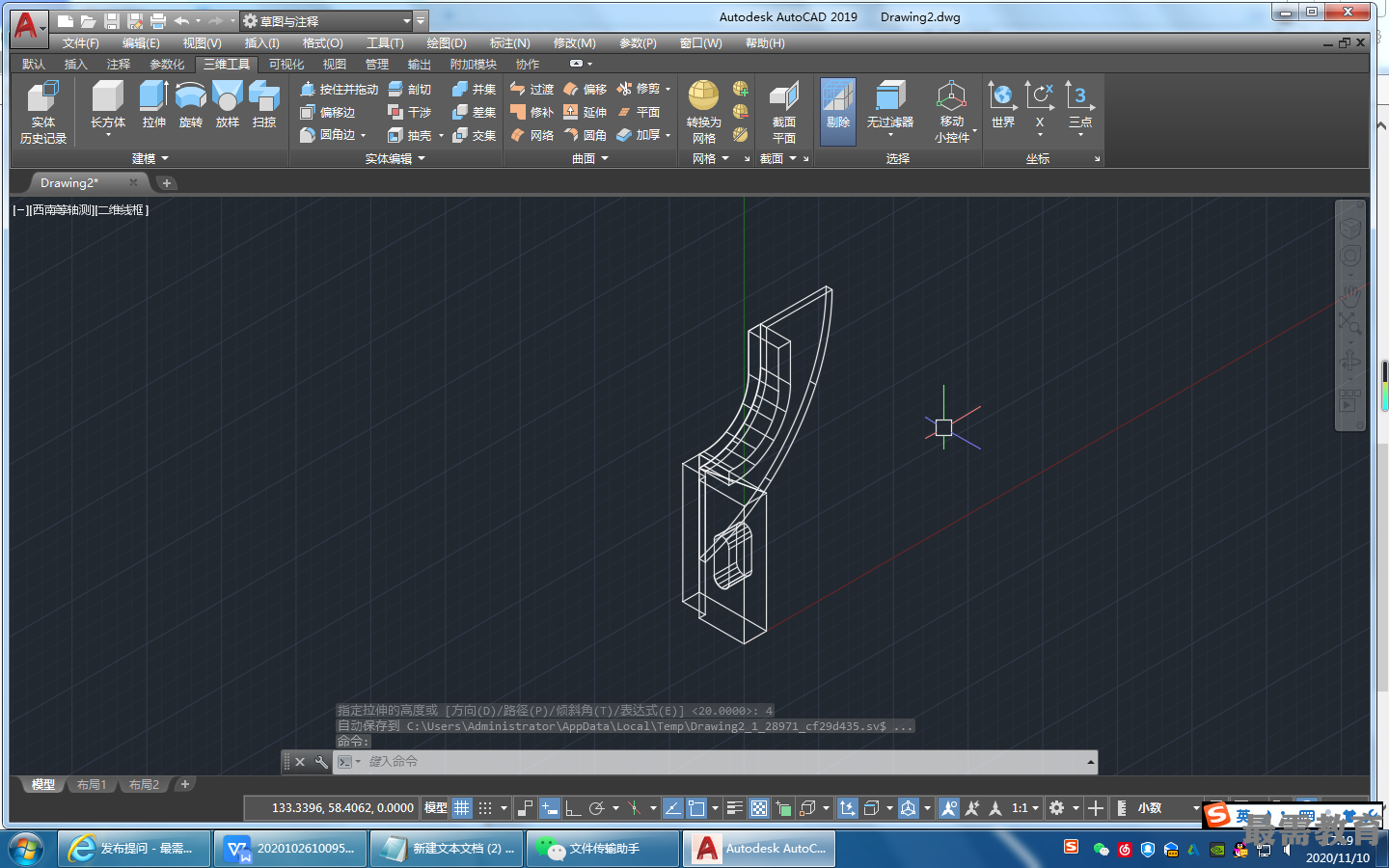

(8)將視圖切換到西南等軸測圖。單擊“三維工具”選項卡的“建模”面板中的“拉伸”按鈕,將面域1拉伸20,面域2拉伸4,結果如圖所示。
(9)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕,以(0,0,0)為圓心,分別創建直徑為38、20,高為30的圓柱。

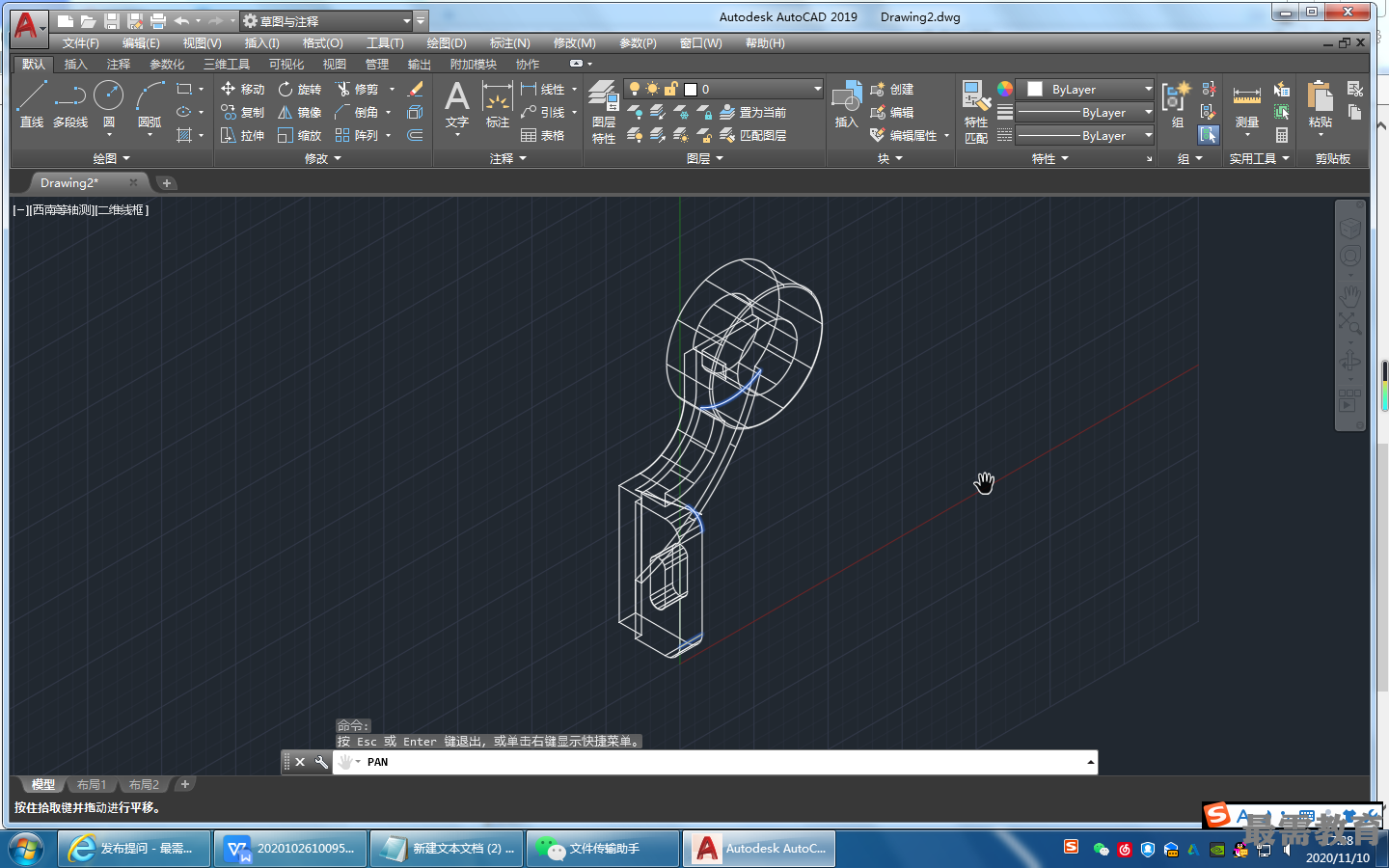

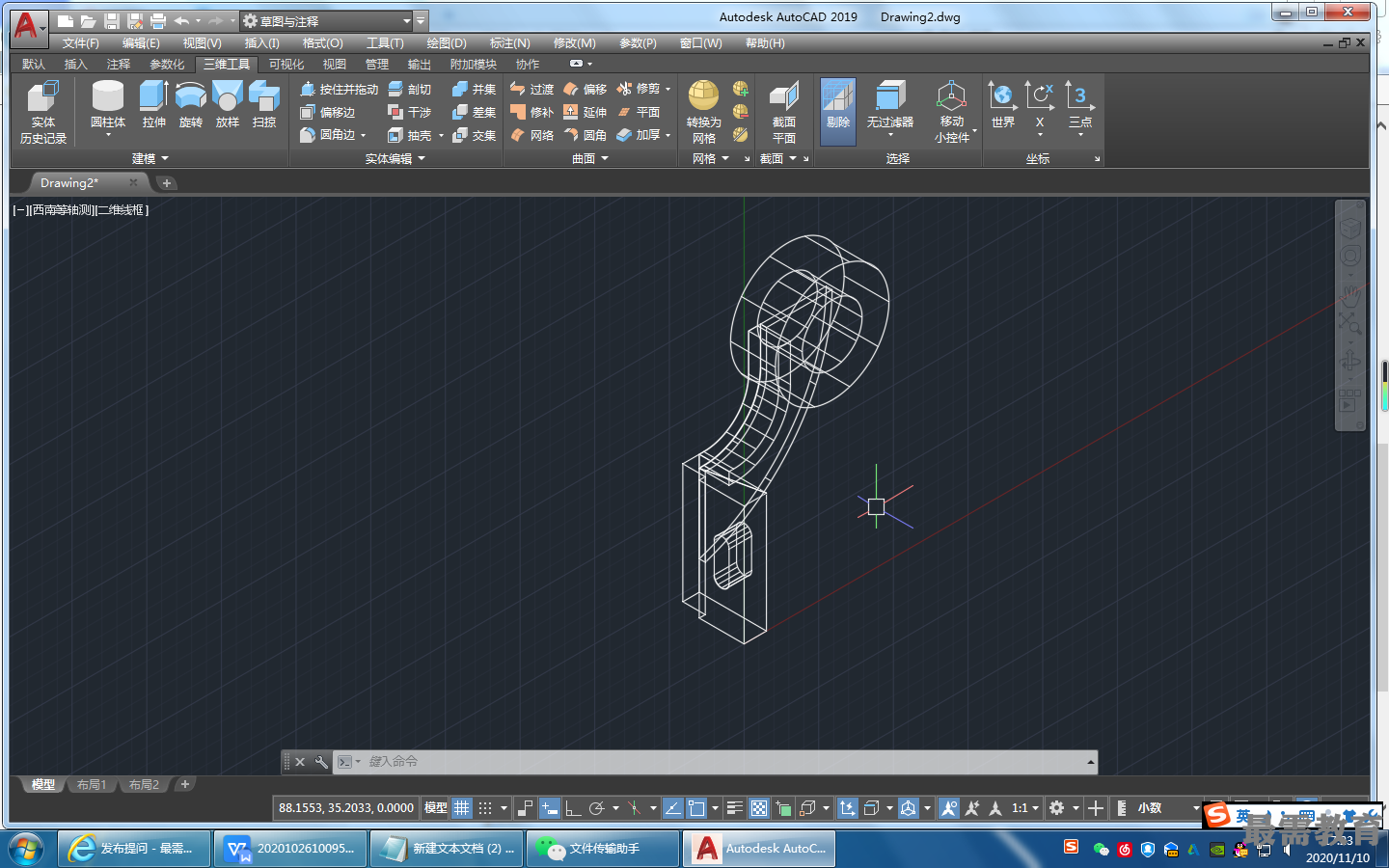

(10)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將φ38圓柱 與φ20圓柱進行差集運算。結果如圖所示。單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將實體與φ38圓柱進行并集運算。

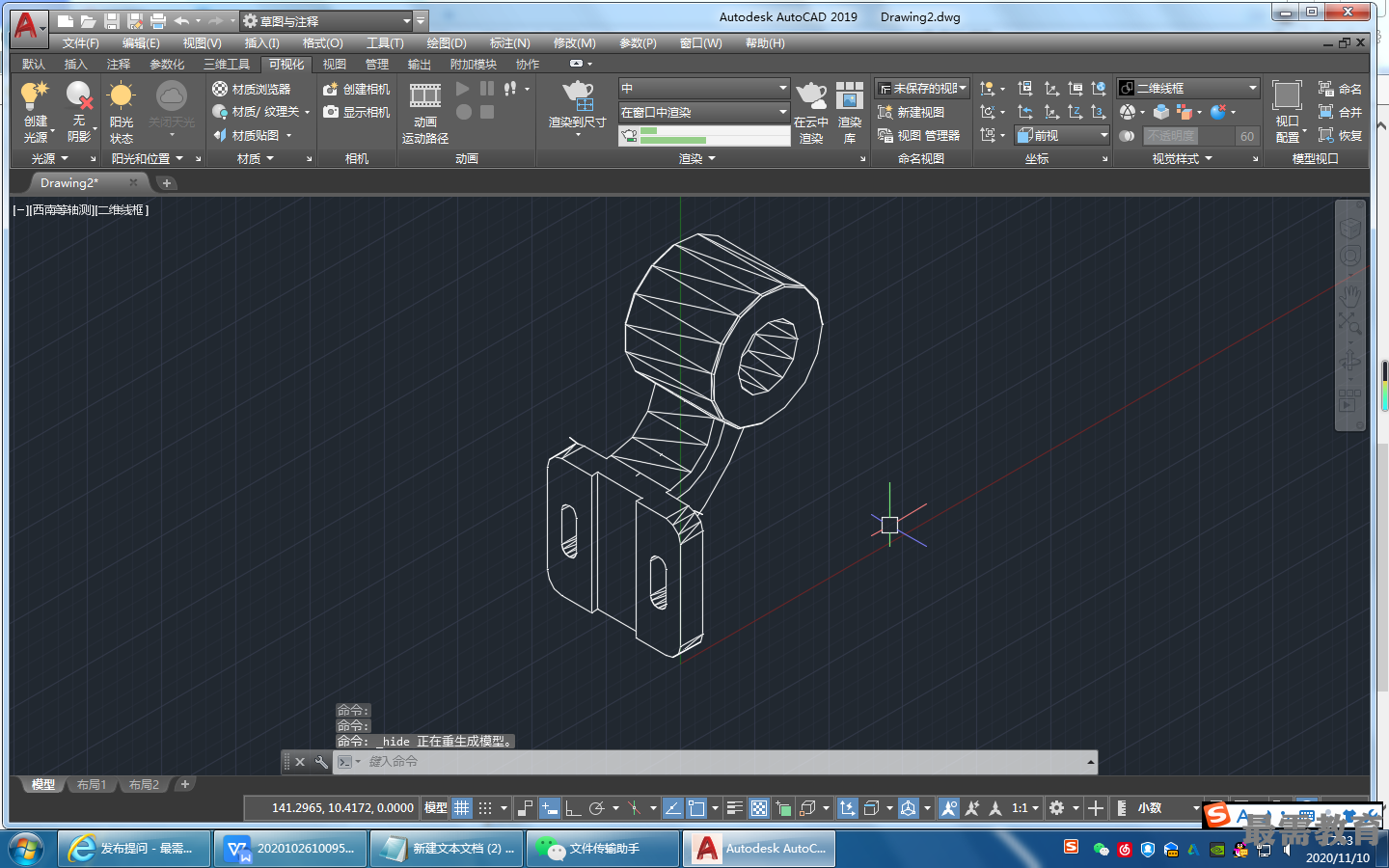

(11)單擊“默認”選項卡的“修改”面板中的“圓角”按鈕,對長方體前端面進行倒圓角操作,圓角半徑為10,單擊“默認”選項卡的“修改”面板中的“倒角”按鈕,對φ20圓柱前端面進行倒角操作,倒角距離為1,消隱后如圖所示。
(12)選擇菜單欄中的“修改”一“三維操作”一‘‘三維鏡像”命令,將實體以當前 XY面為鏡像面,進行鏡像操作。命令行提示與操作如下。
命令:_mirror3d
選擇對豪:選取當前實體
選擇對象:
指定鏡像平面(三點) 的第一個點或[對象(O)/最近的(L)/Z軸視圖(V) /XY平面(XY)/YZ平面(YZ>/ZX平面(ZX)/三點(3)]〈三點>:XY
指定XY平面上的點 <0,0,0〉:
是否刪除源對象?[是(Y)/否(N)] <否>:
(13)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將所有物體進行并集處理。消隱處理后的圖形如圖所示。
(14)將坐標原點移動到(0,15,0),并將其繞X軸旋轉-90°。
(15)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕,以(0,0,0)為圓心,分別創建直徑為16、高為10及直徑為8、高為20的圓柱。
(16)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將實體及φ16圓柱與φ8圓柱進行差集運算。
(17)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,將所有物體進行并集處理,消隱后結果如圖所示。
