三維鏡像的選項說明CAD 2019
提問人:卓娟發布時間:2020-11-10

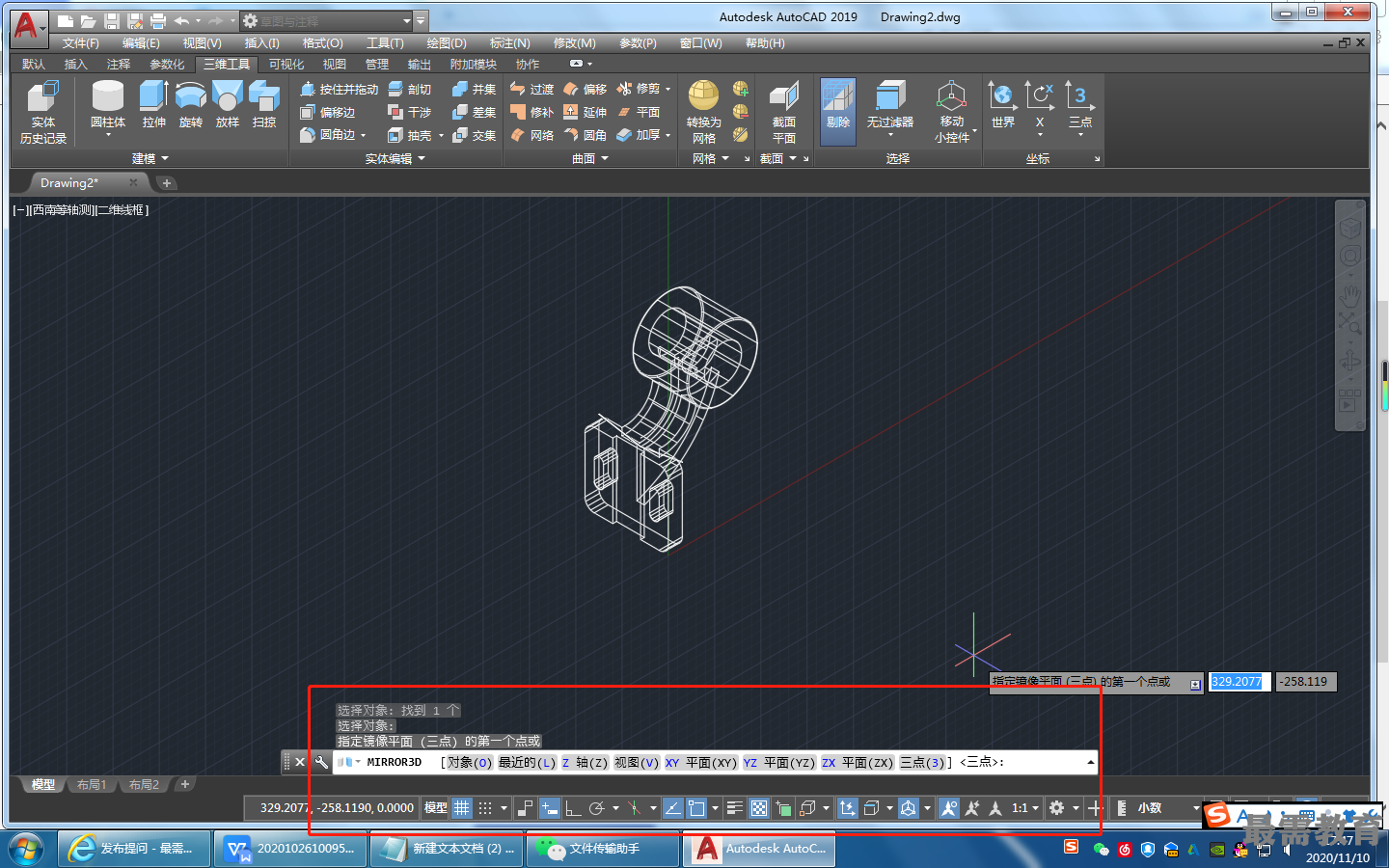

(1)三點:輸入鏡像平面上點的坐標。該選項通過3個點確定鏡像平面,是系統的默認選項。
(2)最近的(L):相對于最后定義的鏡像平面對選定的對象進行鏡像處理。
(3)Z軸(Z):利用指定的平面作為鏡像平面。選擇該選項后,出現如下提示。
在鏡像平面上指定點:(輸入鏡像平面上一點的坐標)
在鏡像平面的z軸(法向)上指定點:(輸入與鏡像平面垂直的任意一條直線上任意一點的坐標)
是否刪除源對象?[是(Y)/否(N)]:(根據需要確定是否刪除源對象)
(4)視圖(V):指定一個平行于當前視圖的平面作為鏡像平面。
(5)XY(YZ、ZX)平面:指定一個平行于當前坐標系XY (YZ、ZX)平面的平面作為鏡像平面。
