怎樣操作CAD2019三維陣列

(1)設置對象上每個曲面的輪廓線數目為10。
(2)將視圖切換為西南等軸測視圖。單擊“三維工具”選項卡的“建?！泵姘逯械摹皥A柱體”按鈕,以坐標原點為中心點，繪制半徑為100、高度為30的圓柱體,重復“圓柱體”命令，指定底面中心點的坐標為（0,0,0)，底面半徑為80,圓柱體高度為50,繪制圓柱體，如圖所示。

(3)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將上步繪制兩個圓柱體進行并集處理。結果如圖所示。

(4)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕,以坐標原點為圓心，創建半徑為40、高為25;以該圓柱體頂面中心為圓心，創建半徑為60、高為25的圓柱體。

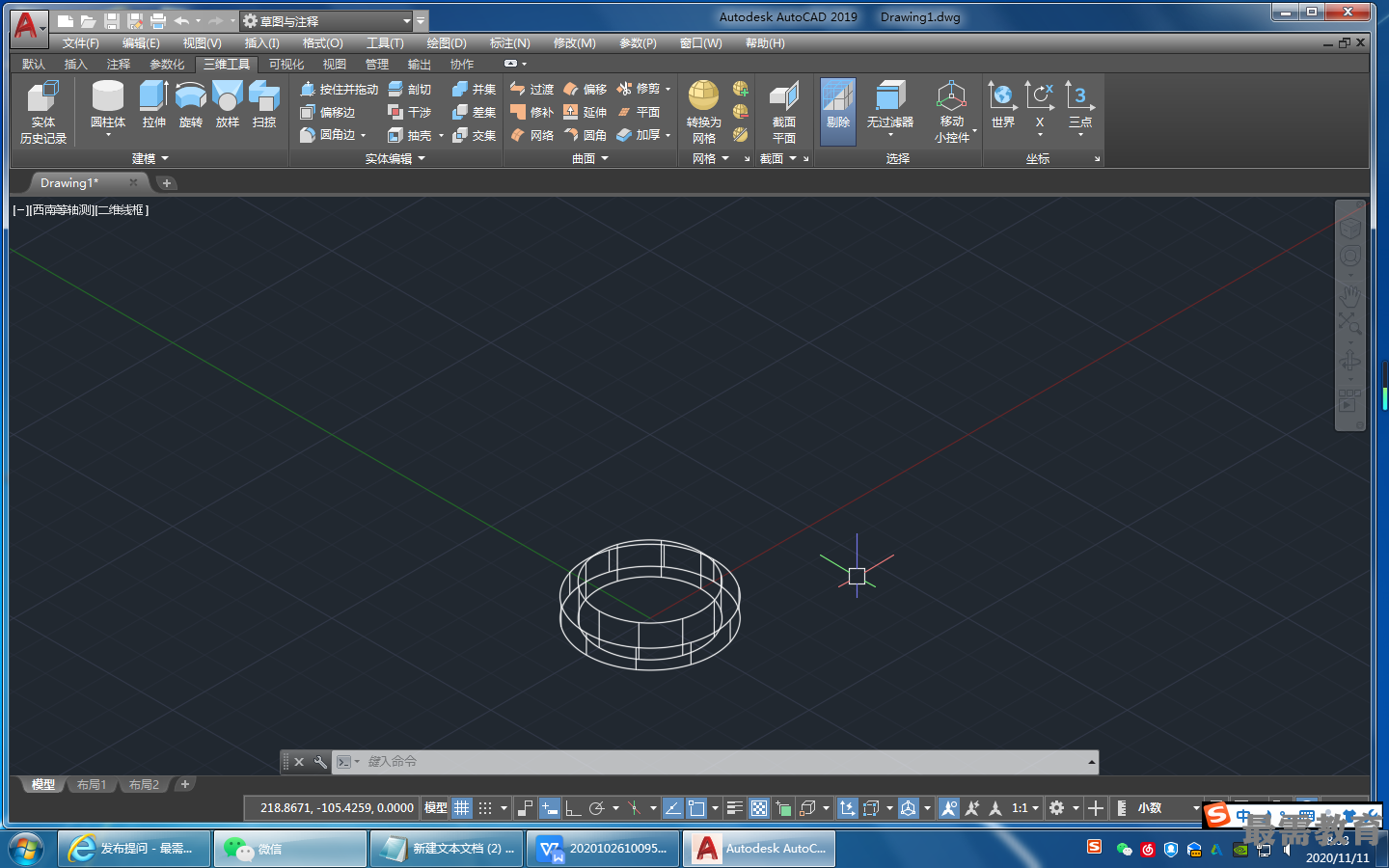

(5)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將上步創建的兩個圓柱進行并集運算。

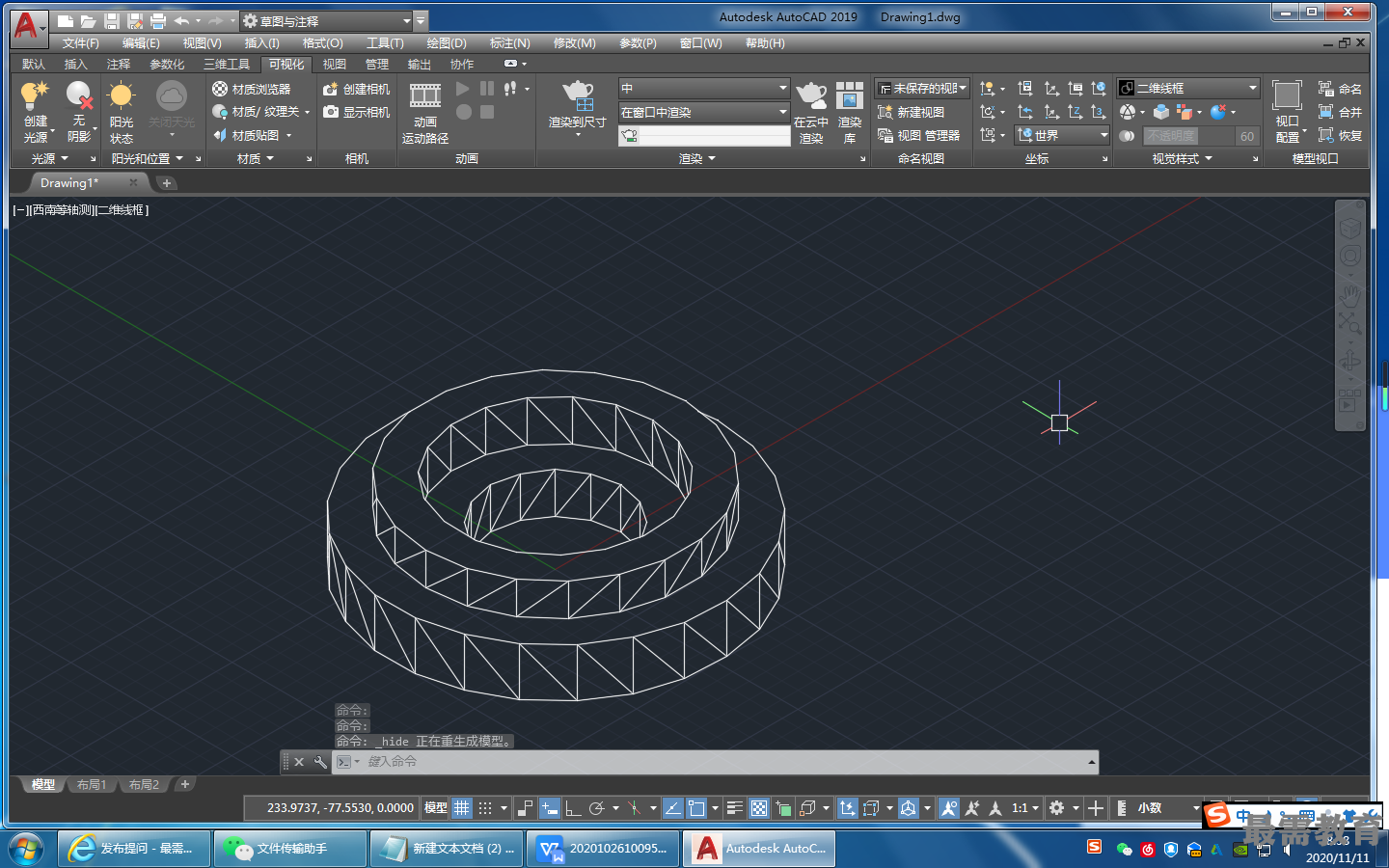

(6)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕，將外圓柱體減去內圓柱體.消隱處理后的圖形如圖所示。

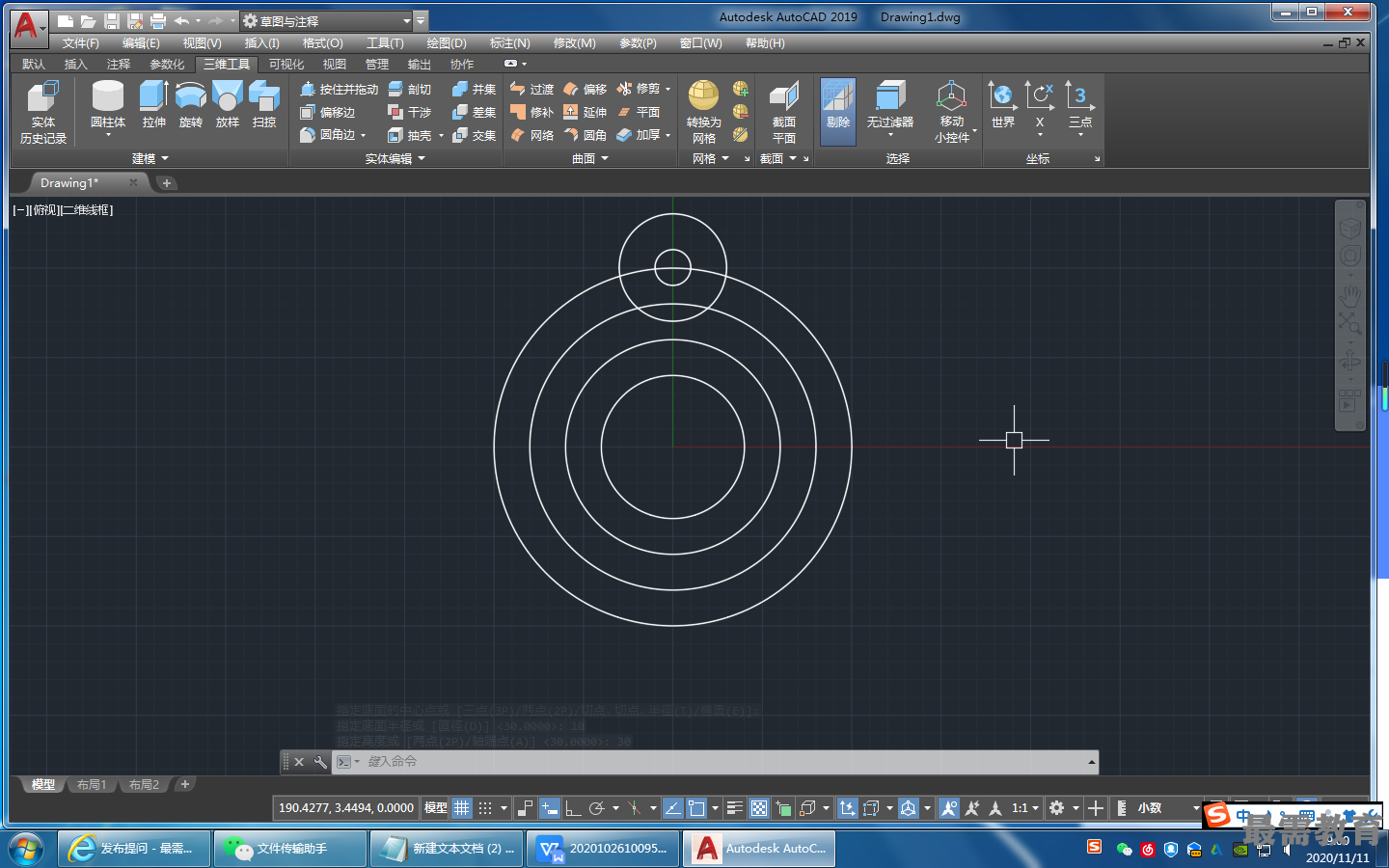

(7)將當前視圖方向設置為俯視圖。單擊“三維工具”選項卡的“建?！泵姘逯械摹皥A柱體”按鈕,捕捉R100圓柱底面象限點為圓心，分別創建半徑為30、10，高為30的圓柱。結果如圖所示。

(8)選擇菜單欄中的“修改”一“三維操作”一“三維陣列”命令，將創建的兩個圓柱進行環形陣列，命令行提示與操作如下
命令：_3darray
正在初始化...己加載3DARRAY
選擇對象：選取上步繪制的兩個圓柱體
選擇對象：
輸入陣列類型[矩形（R）/環形（P)] <矩形>:P
輸入陣列中的項目數目： 3
指定要填充的角度（+=逆時針，-=順時針）<360>:
旋轉陣列對象？[是（Y>/否（N)] <Y>:
指定陣列的中心點： 0,0,0

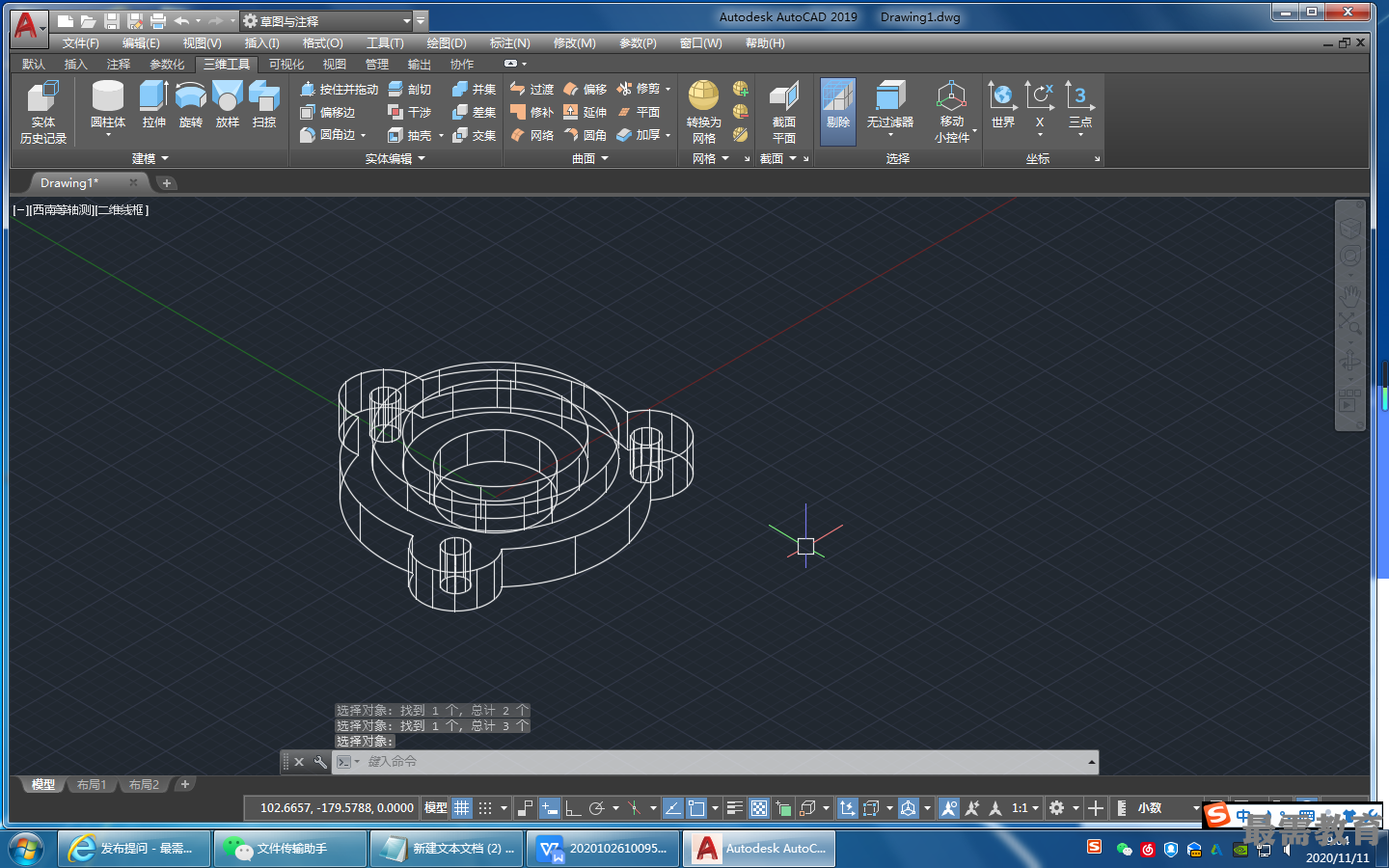

指定旋轉軸上的第二點： 0,0，10 結果如圖所示。

(9)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將陣列的三個R30圓柱與實體進行并集運算。
(10)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕，將并集后的實體與三個R10圓柱體進行差集運算。消隱處理后的圖形如圖所示。

(1)矩形(R):對圖形進行矩形陣列復制，是系統的默認選項。
(2)環形(P):對圖形進行環形陣列復制.
