如何操作三維移動CAD 2019教程

提問人:卓娟發布時間:2020-11-11

(1)在命令行中輸入Isolines,設置線框密度為10。
(2)將視圖切換到西南等軸測圖。單擊“三維工具”選項卡的“建?!泵姘逯械摹伴L(zhǎng)方體”按鈕,以坐標原點為角點,繪制長為140、寬為80、高為15的長方體。
(3)單擊“默認”選項卡的“修改”面板中的“圓角”按鈕,對長方體進行倒圓角操作,圓角半徑為R20.單擊“三維工具”選項卡的“建?!泵姘逯械摹皥A柱體”按鈕, 以長方體底面圓角中點為圓心,創建半徑為10、高為-15的圓柱。

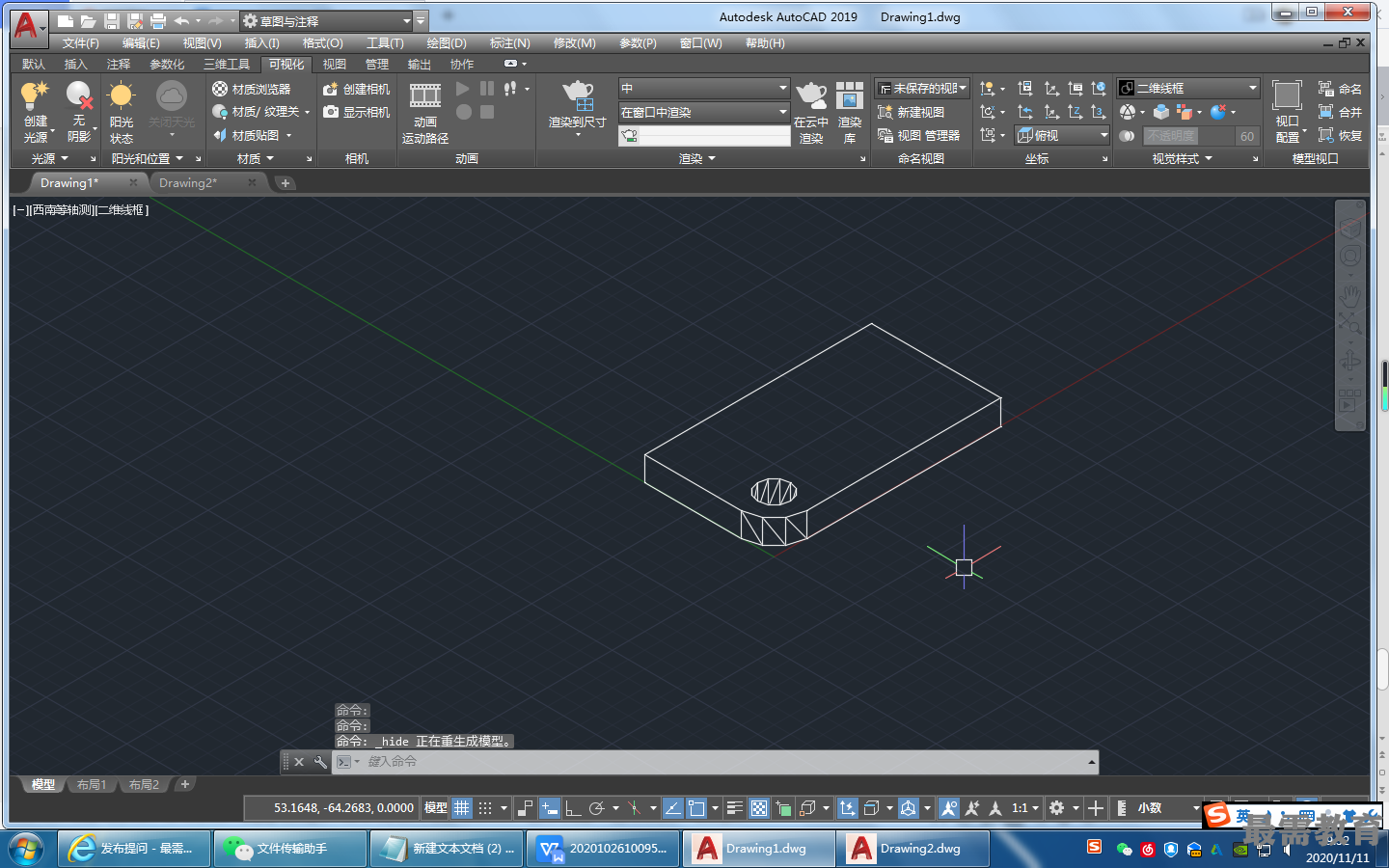

(4)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕將長方體與 圓柱進行差集運算。消隱后的結果如圖所示。


(5)在命令行中輸入U(xiǎn)CS,將坐標原點移動到(110,80,70),并將其繞X軸旋轉90°

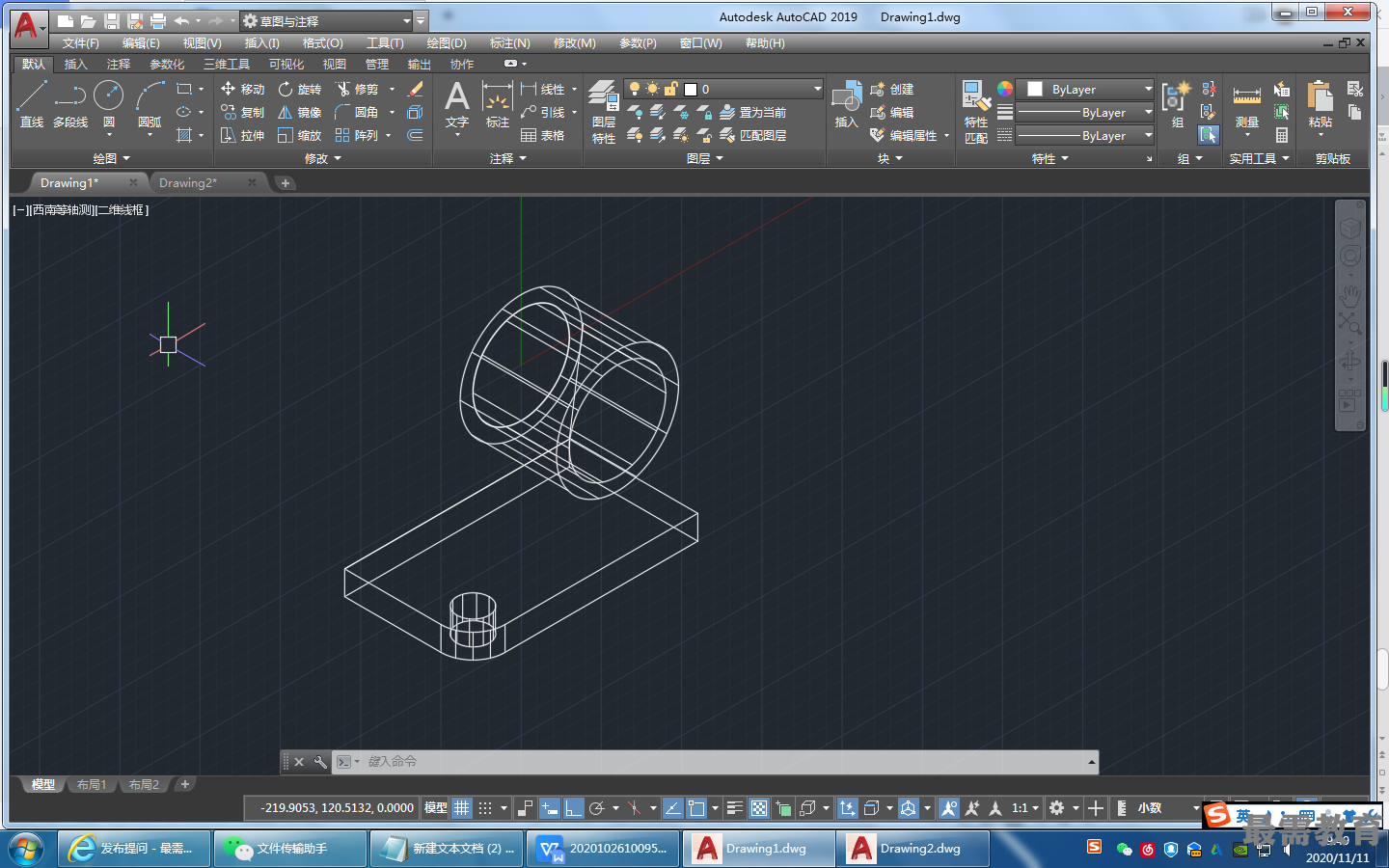

(6)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕,以坐標原點為圓心,分別創建直徑為60、38,高為60的圓柱,結果如圖所示。


(7)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,以坐標原點為圓心,繪制直徑為60的圓。
(8)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,在1點一2點一3點 (切點)及1點一4點(切點)間繪制圖形,如圖所示。單擊“默認”選項卡“修改”面板中的“修剪”按鈕修剪圖形。


(9)單擊“默認”選項卡的“繪圖”面板中的“面域”按鈕,將多段線組成的區域創建為面域。

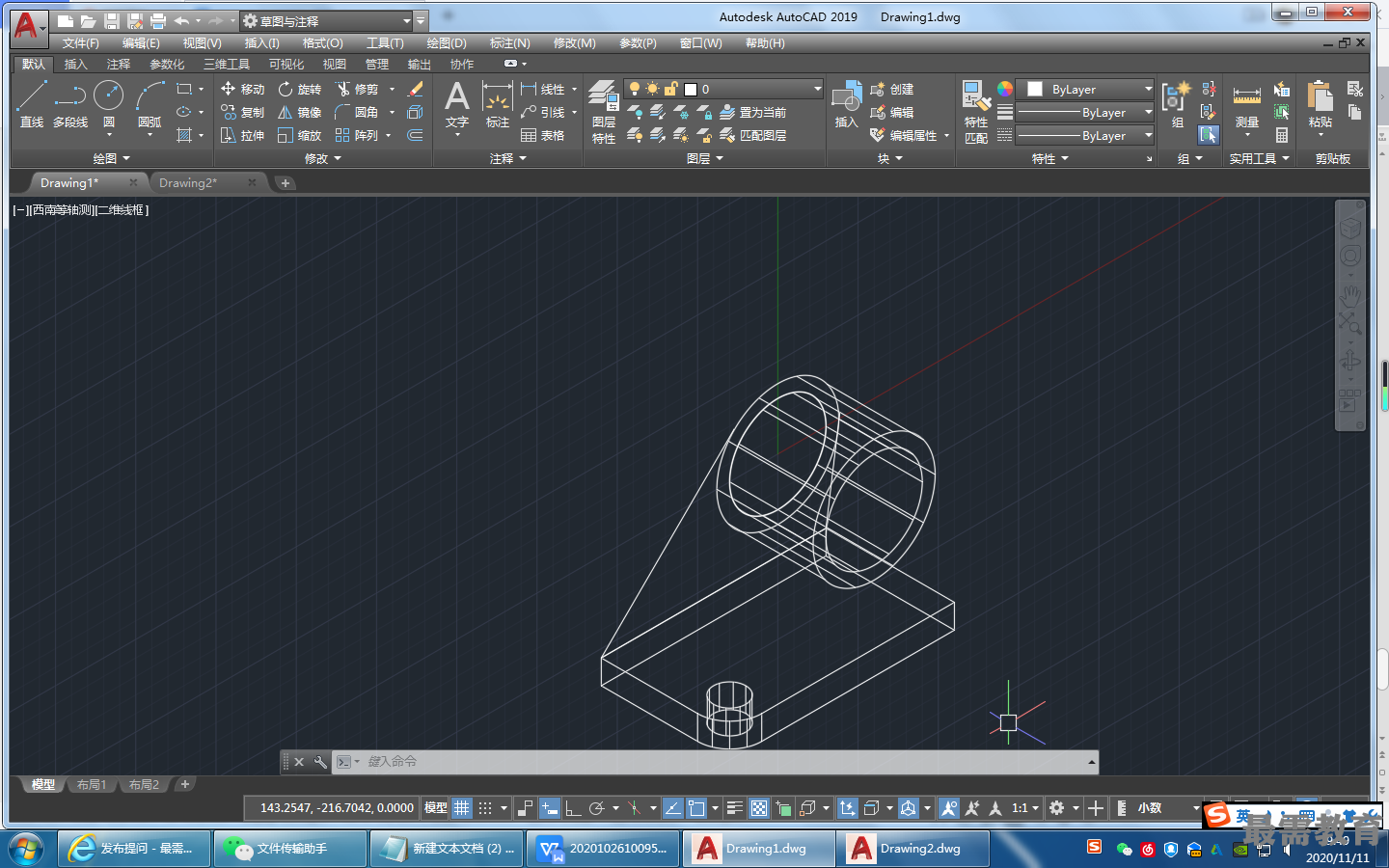

(10)將視圖切換到西南等軸測圖,拉伸面域。單擊“三維工具”選項卡的“建模”面板中的“拉伸”按鈕,將面域拉伸15。
(11)在命令行中輸入U(xiǎn)CS,將坐標系恢復到世界坐標系。
(12)將視圖切換到左視圖,單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕,在(0,0) — (@0,30) - (@27,0) - (@0,15) — (@38,-15) - (0,0)間繪制閉合多段線。
(13)將視圖切換到西南等軸測圖。單擊“三維工具”選項卡的“建?!泵姘逯械摹袄臁卑粹o,將輔助線拉伸18。
(14)選擇菜單欄中的“修改”一“三維操作”一“三維移動”命令,將上步繪制的拉伸體移動到適當位置,命令行提示與操作如下。
命令:_3dmove
選擇對備:選取上步創建拉伸體
選擇對象:
指定基點或[位移(D)] <位移>:捕捉拉伸體上端右側邊線中點
指定第二個點或 <使用第一個點作為位移>:捕捉主體圓柱體的下象限點
命令:_3dmove
選擇對象:選取上步創建拉伸體
選擇對象:
指定基點或[位移(D)] <位移>:拾取拉伸體上任意一點
指定第二個點或 <使用第一個點作為位移>:@15,5,0

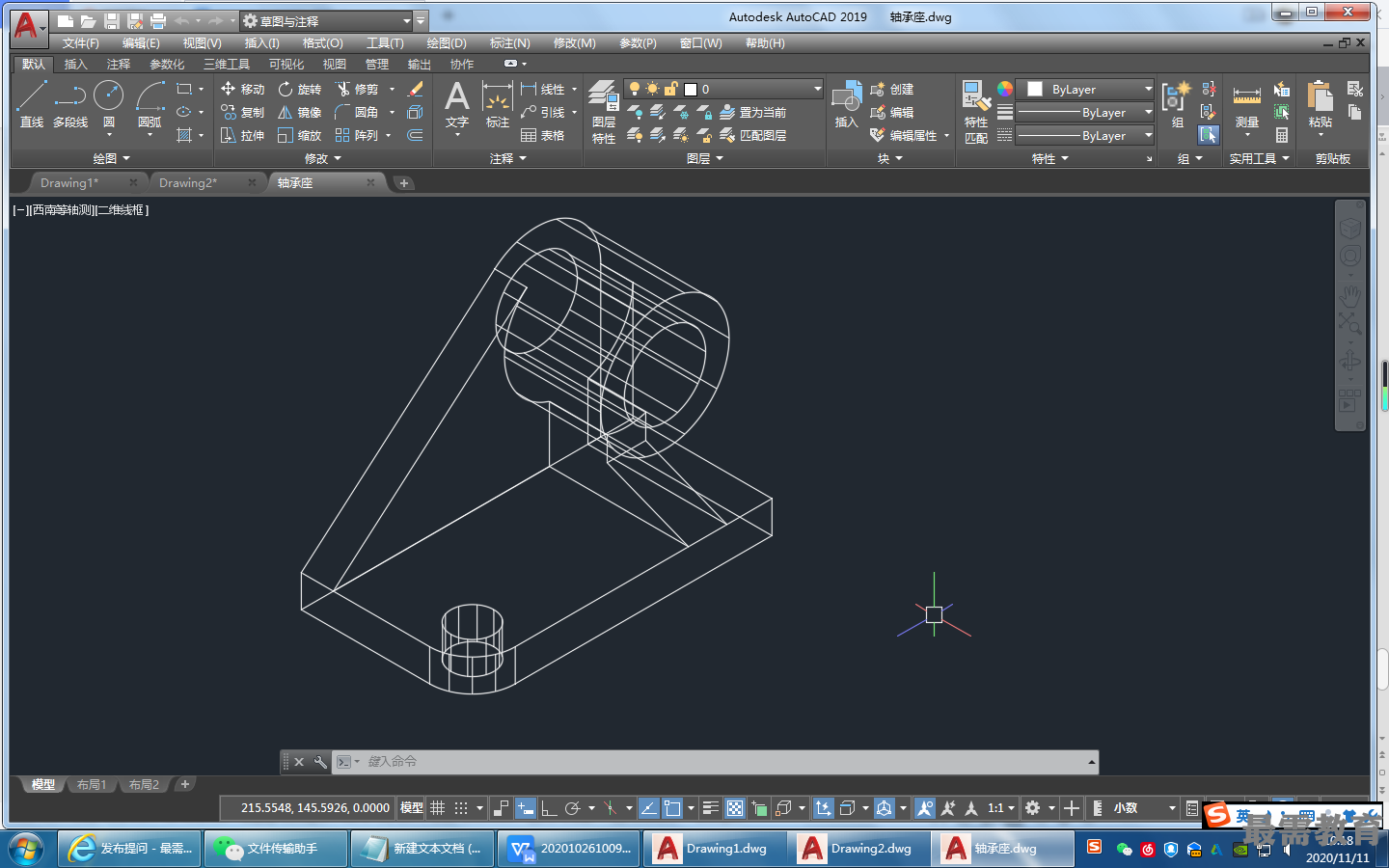

(15)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕,除去Φ38圓柱外,將所有建模進行并集運算。單擊“建?!?“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將建模與Φ38圓柱進行差集運算,消隱處理后如圖所示。
