如何操作三維旋轉CAD 2019

(1)在命令行中輸入Isolines，設置線框密度為10。

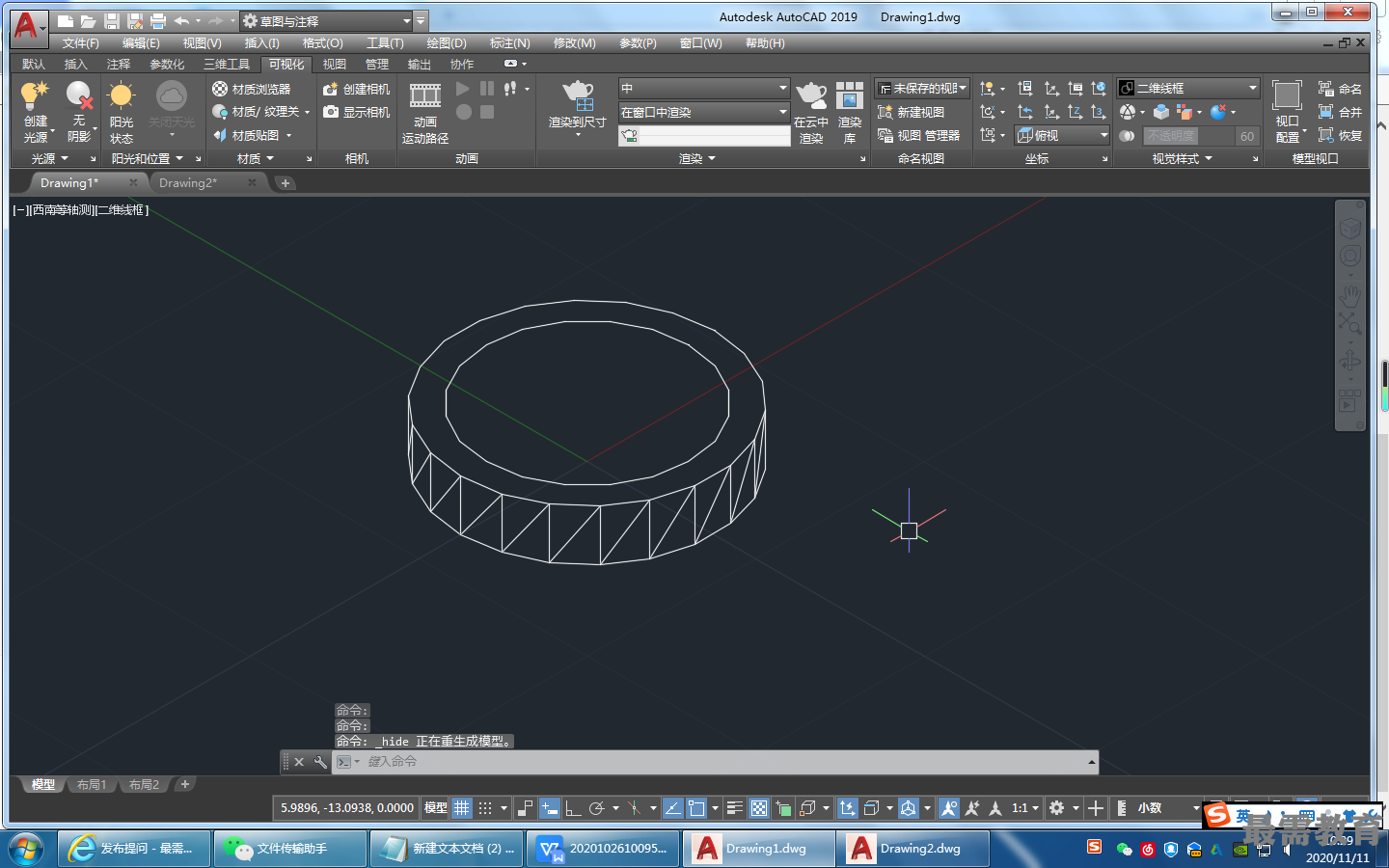

(2)將當前視圖方向設置為西南等軸測方向。單擊“三維工具”選項卡的“建?！泵姘逯械摹皥A柱體”按鈕，以（0,0,0)為底面中心點，創建半徑分別為6和7.5、高度為3的兩個同軸圓柱體，消隱后的結果如圖所示。

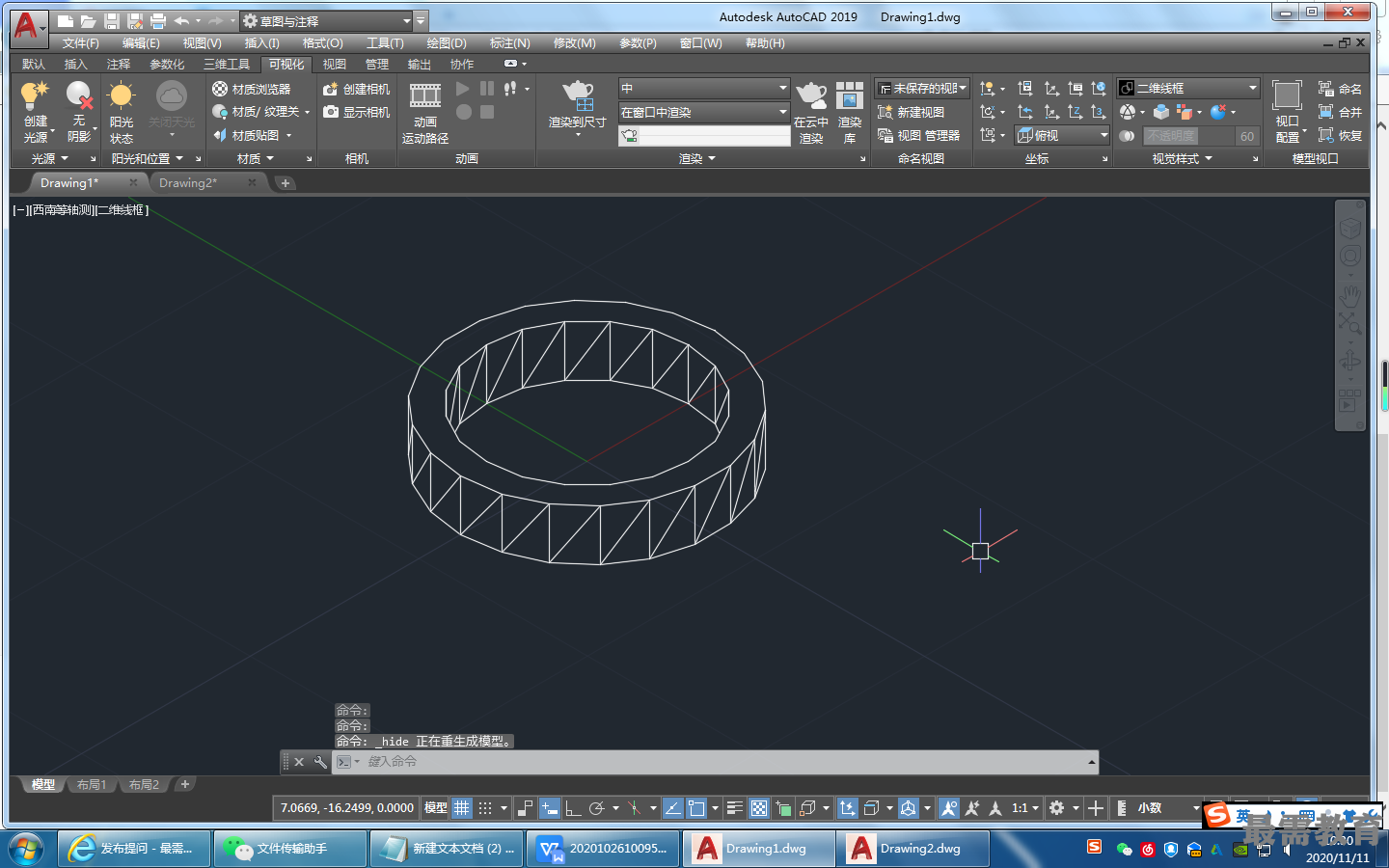

(3)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將創建的兩個圓柱體進行差集處理，結果如圖所示。

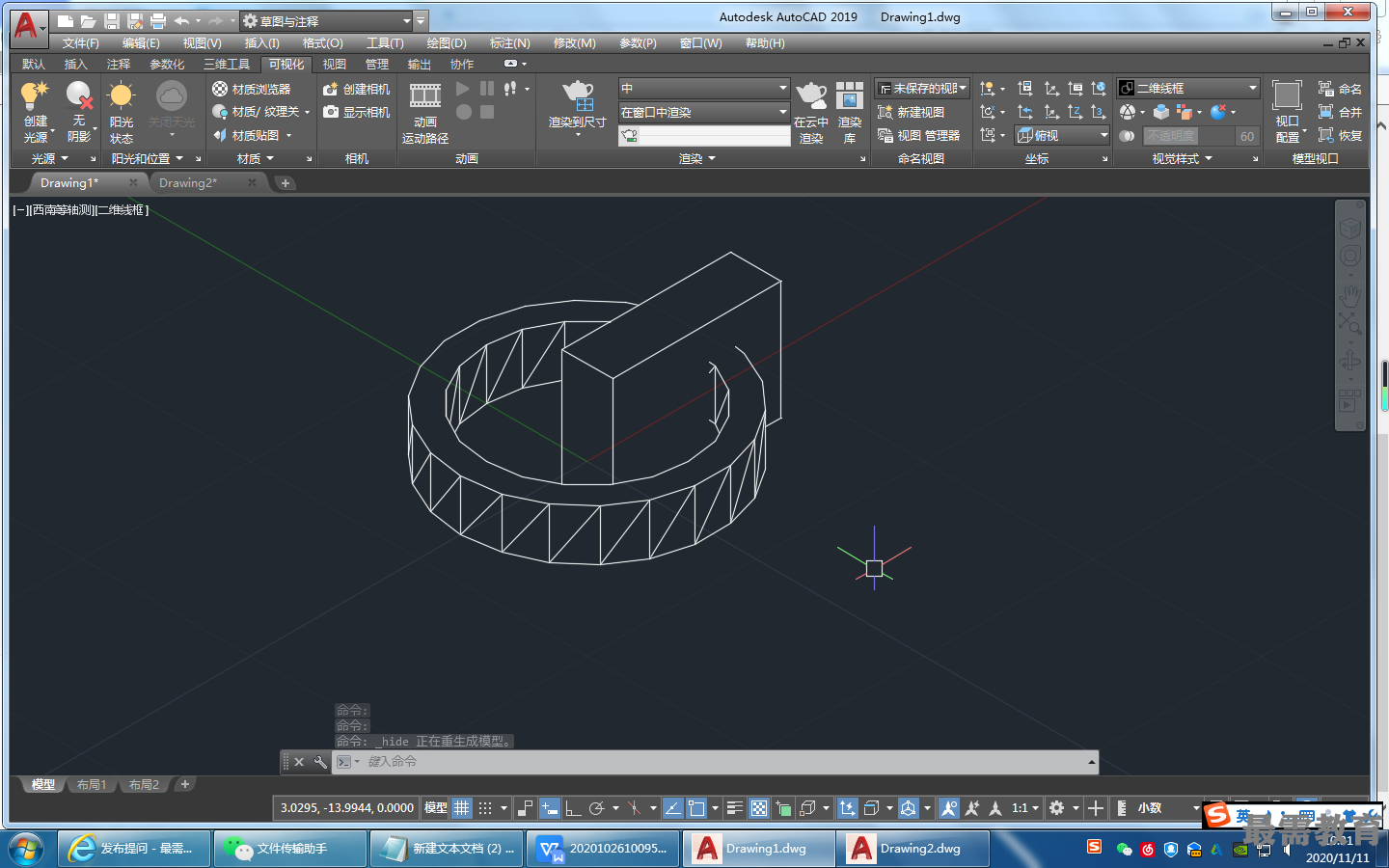

(4)單擊“三維工具”選項卡的“建模”面板中的“長方體”按鈕以（0，-1.5,-2) 和（@10,3,7)為角點創建長方體，結果如圖所示，

(5)選擇菜單欄中的“修改”一“三維操作”一 “三維旋轉”命令，旋轉長方體，命令行中的提示與操作如下。
命令：_3drotate
UCS當前的正角方向：ANGDIR=逆時針 ANGBASE=0
選擇對象：（選擇上一步創建的長方體）
選擇對象：
指定基點：（拾取坐標原點）
拾取旋轉軸：選取X軸
指定角的起點或輸入角度：15

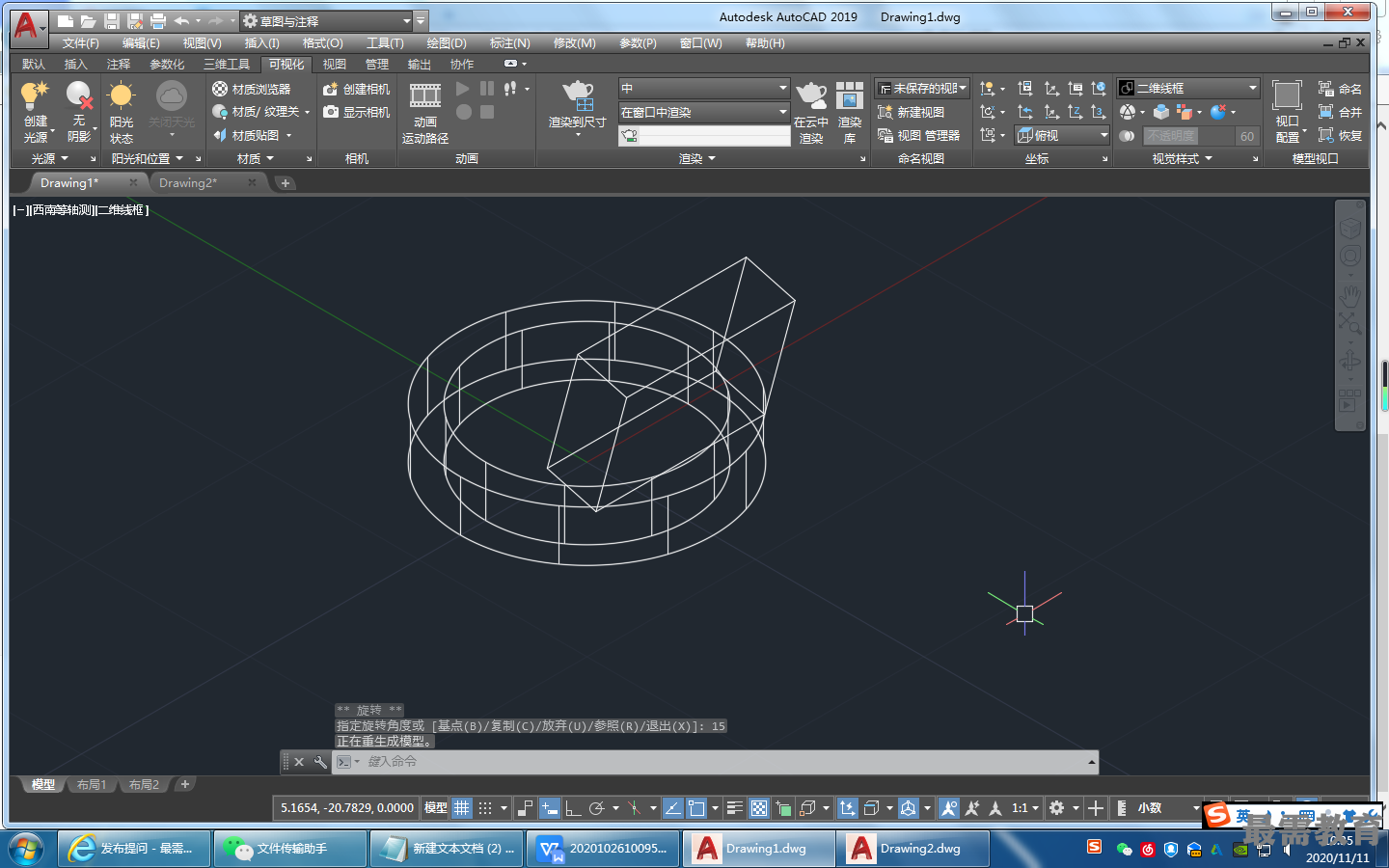

結果如圖所示。

(6)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕，將創建的圖形與創建的長方體進行差集處理，結果如圖所示。
