如何使用CAD 2019操作剖切

(1)設置對象上每個曲面的輪廓線數目為10。

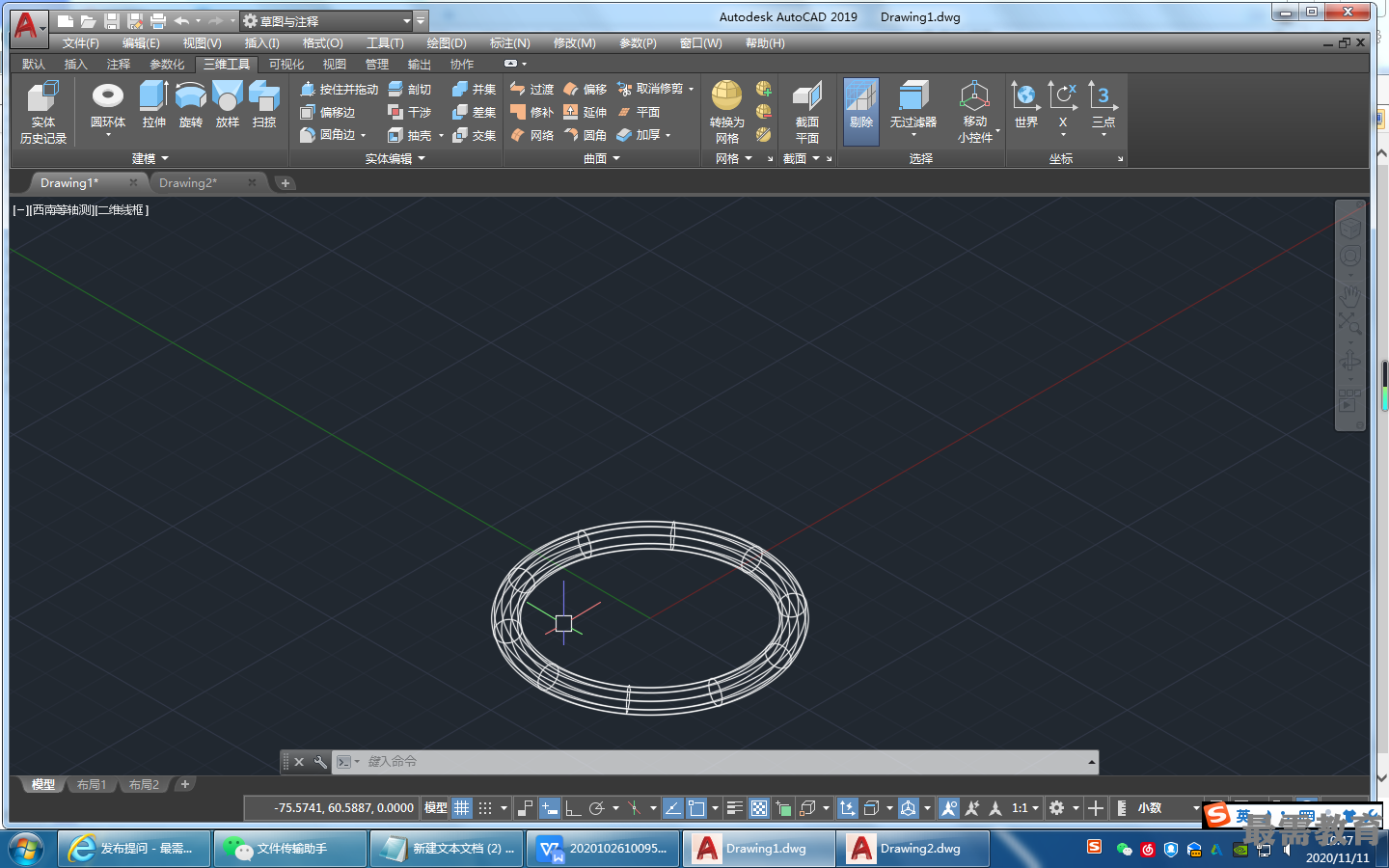

(2)將當前視圖方向設置為西南等軸測視圖。單擊“三維工具”選項卡的“建?！泵姘?中的“圓環體”按鈕，在坐標原點處繪制半徑為160、圓管半徑為16的圓環體，結果如圖所示

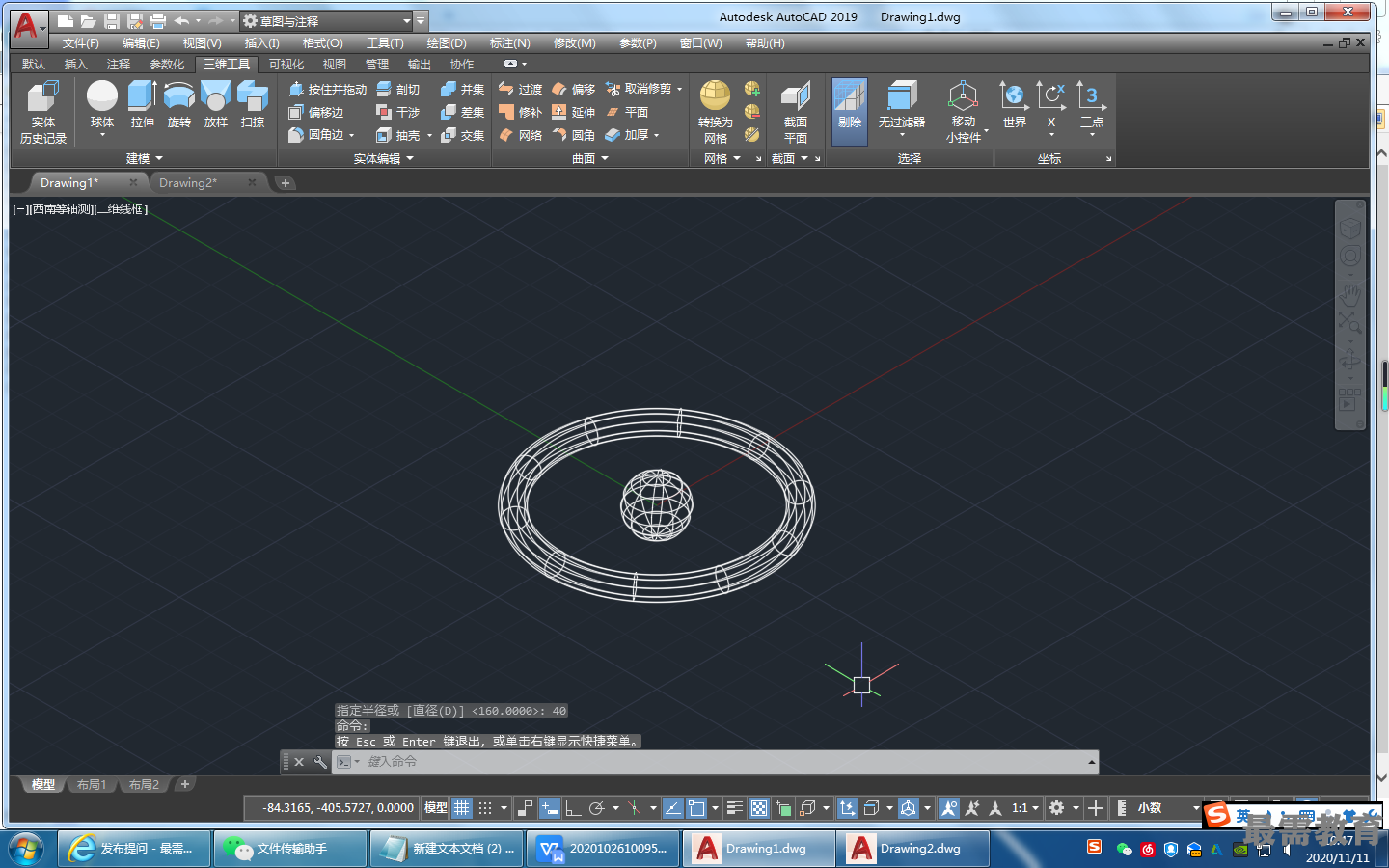

(3)單擊“三維工具”選項卡的“建模”面板中的“球體”按鈕，以坐標原點為中心點繪制半徑為40的球體，結果如圖所示。

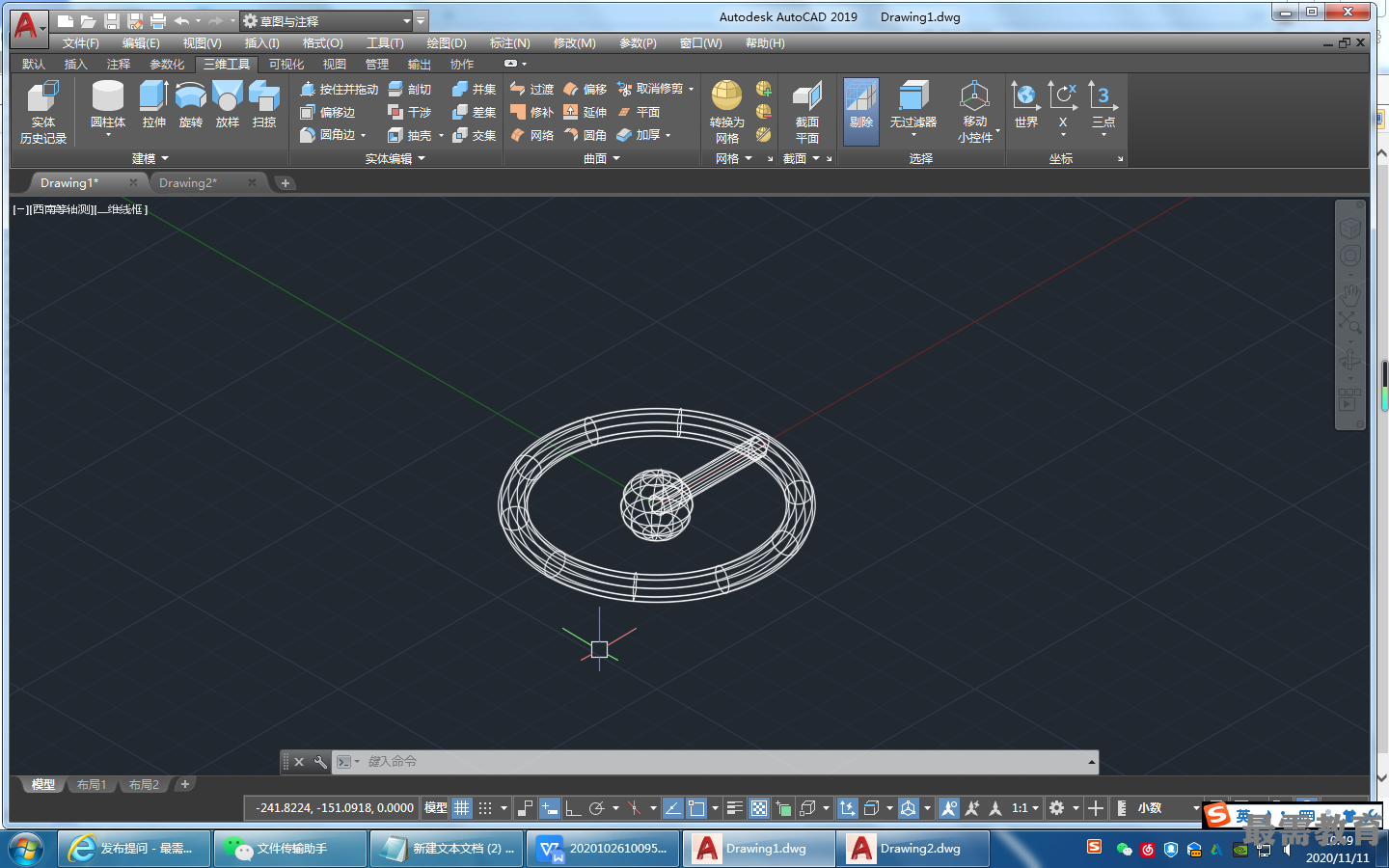

(4)單擊“三維工具”選項卡的“建模”面板中的“圓柱體”按鈕，以坐標原點為中心點繪制半徑為12、軸端點為（160,0,0)的圓柱體，結果如圖所示

(5)選擇菜單欄中的“修改”一“三維操作”—“三維陣列”命令，將上步創建圓柱體以{ (0,0,0)，（0,0,20) }為旋轉軸進行環形陣列，陣列個數為4,填充角度為360。

(6)單擊“三維工具”選項卡的“實體編輯”面板中的“剖切”按鈕，剖切球體進行處理。命令行提示與操作如下。
命令：SLICE
選擇要剖切的對象:(選擇球體）
選擇要剖切的對象：
指定切面的起點或[平面對象(O) /曲面(S)/Z軸(Z) /視圖（V) /xy (XY) /yz (YZ) /zx (ZX) /三點 (3)] <三點>: 3
指定平面上的第一個點： 0,0,30
指定平面上的第二個點： 0,10, 30
指定平面上的第三個點：10,10,30
在所需的側面上指定卓或[保留兩個側面(B) ] <保留兩個側面>:(選擇圓球的下側)

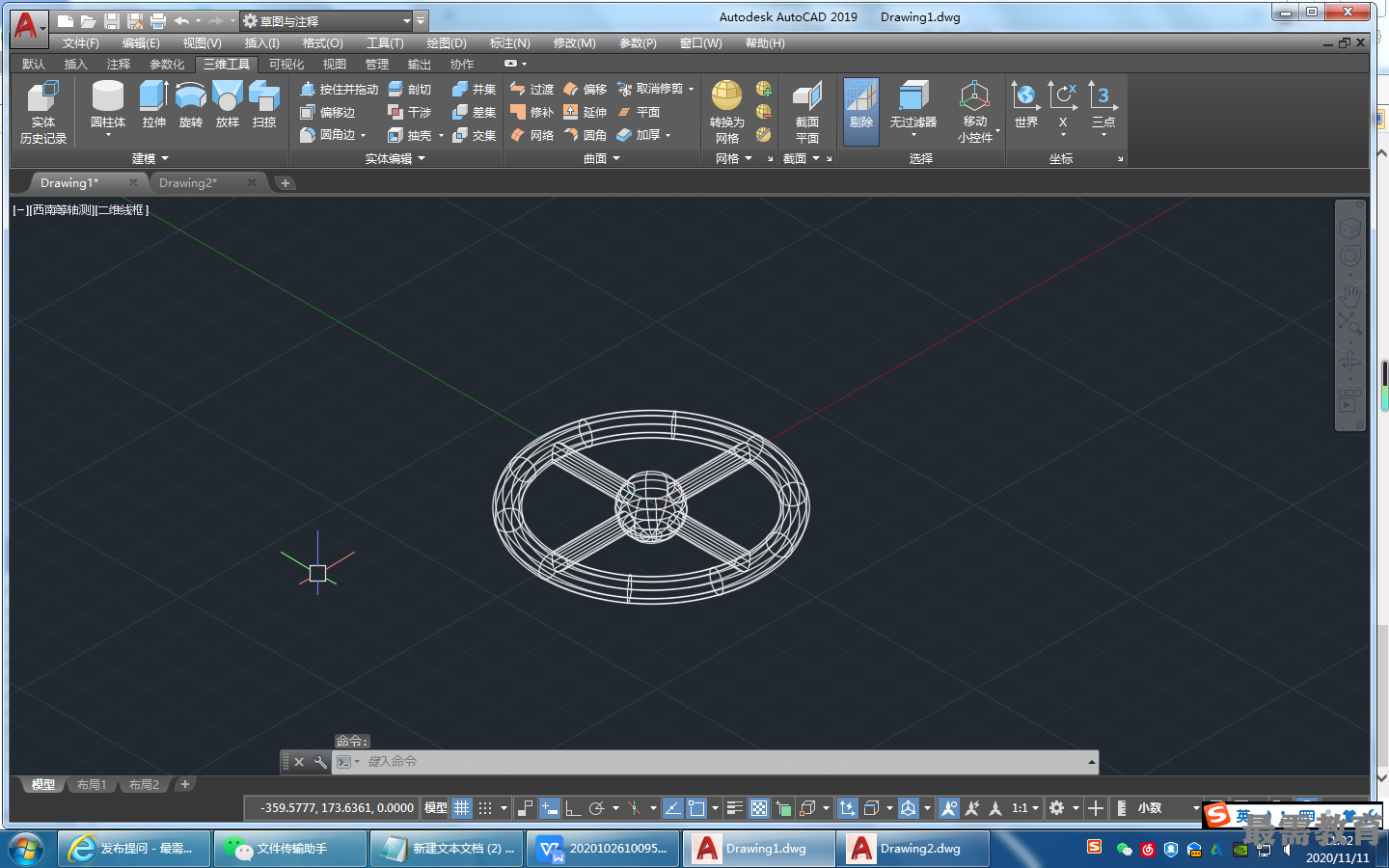

(7)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將圓環、圓柱體和球體進行并集處理，結果如圖所示。
