倒角邊的操作方法CAD 2019

提問人:卓娟發布時間:2020-11-11

單擊“三維工具”選項卡的“實體編輯”面板中的“倒角邊”按鈕,對下邊線進行倒角,倒角距離為1,命令行提示與操作如下。
命令:_CHAMFER£1DGE
距離 1 = 1.0000,距離2 = 1.0000
選擇一條邊或[環(L)/距離(D)]: D
指定距離1或[表達式(E)] <1.0000>:2
指定距離2或[表達式(E)] <1.0000>:2
選擇一條邊或[環(L)/距離(D)]: L

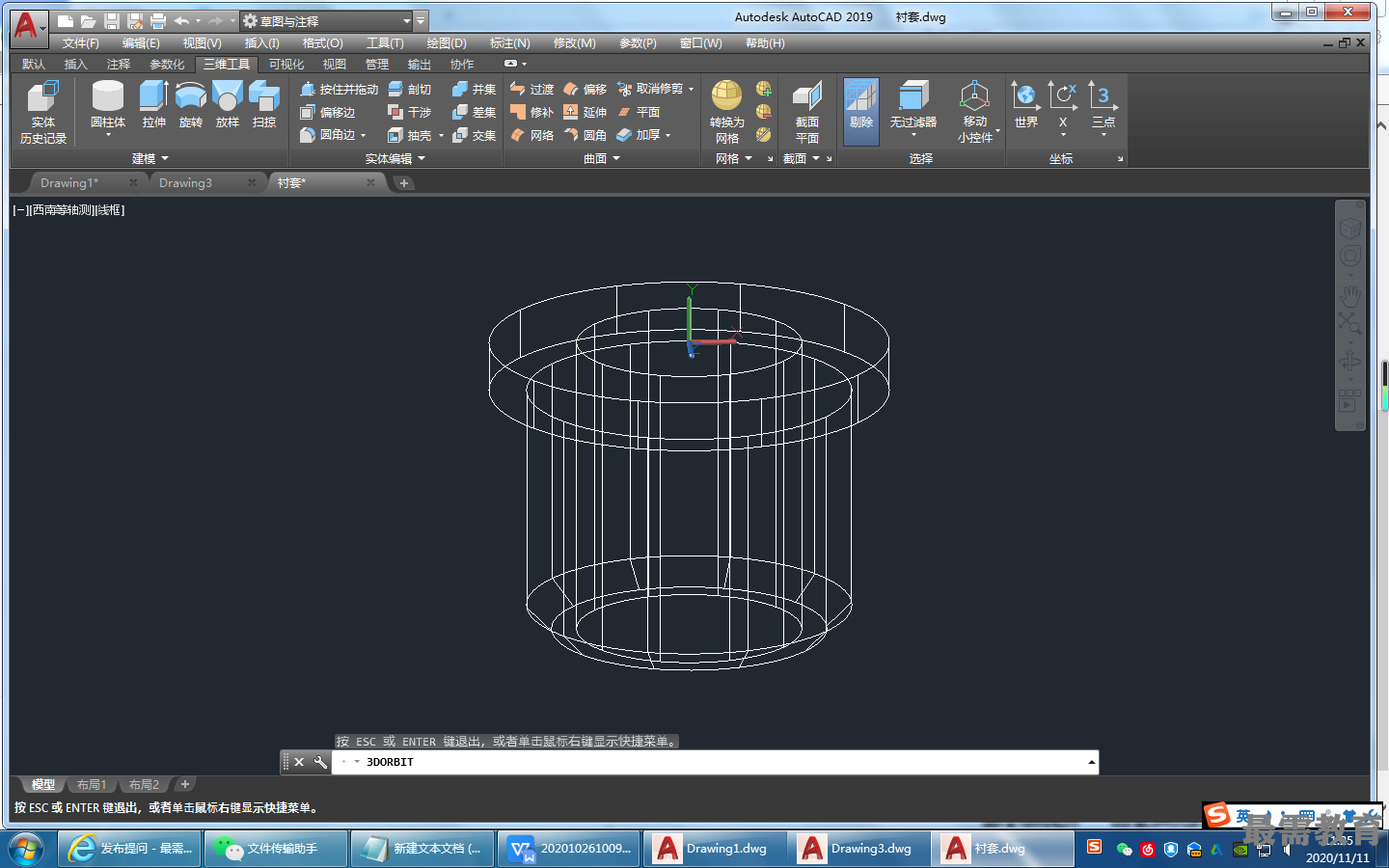

選擇環邊或[邊(E)/距離(D)]:(選取如圖所示的邊線)
選擇環邊或[邊(E)/距離(D)]:
選擇同一個面上的其他邊或[環(L)/距離(D)]:
按Enter鍵接受倒角或[距離(D)]:

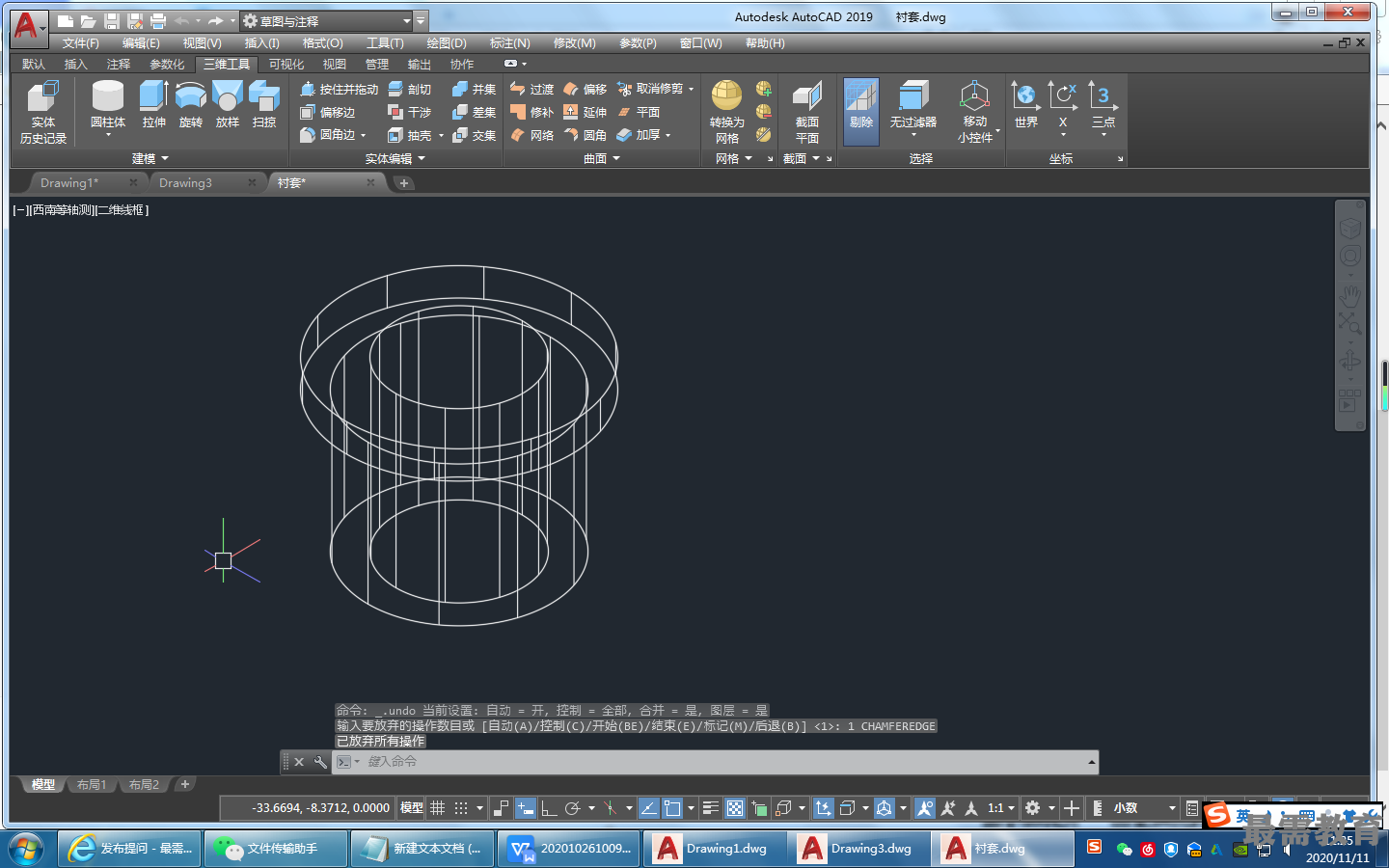

結果如圖所示
