AutoCAD 2019如何操作圓角邊

(1)單擊菜單欄中“視圖”—“三維視圖”—“西南等軸測”命令，將當前視圖設為西南等軸測視圖。

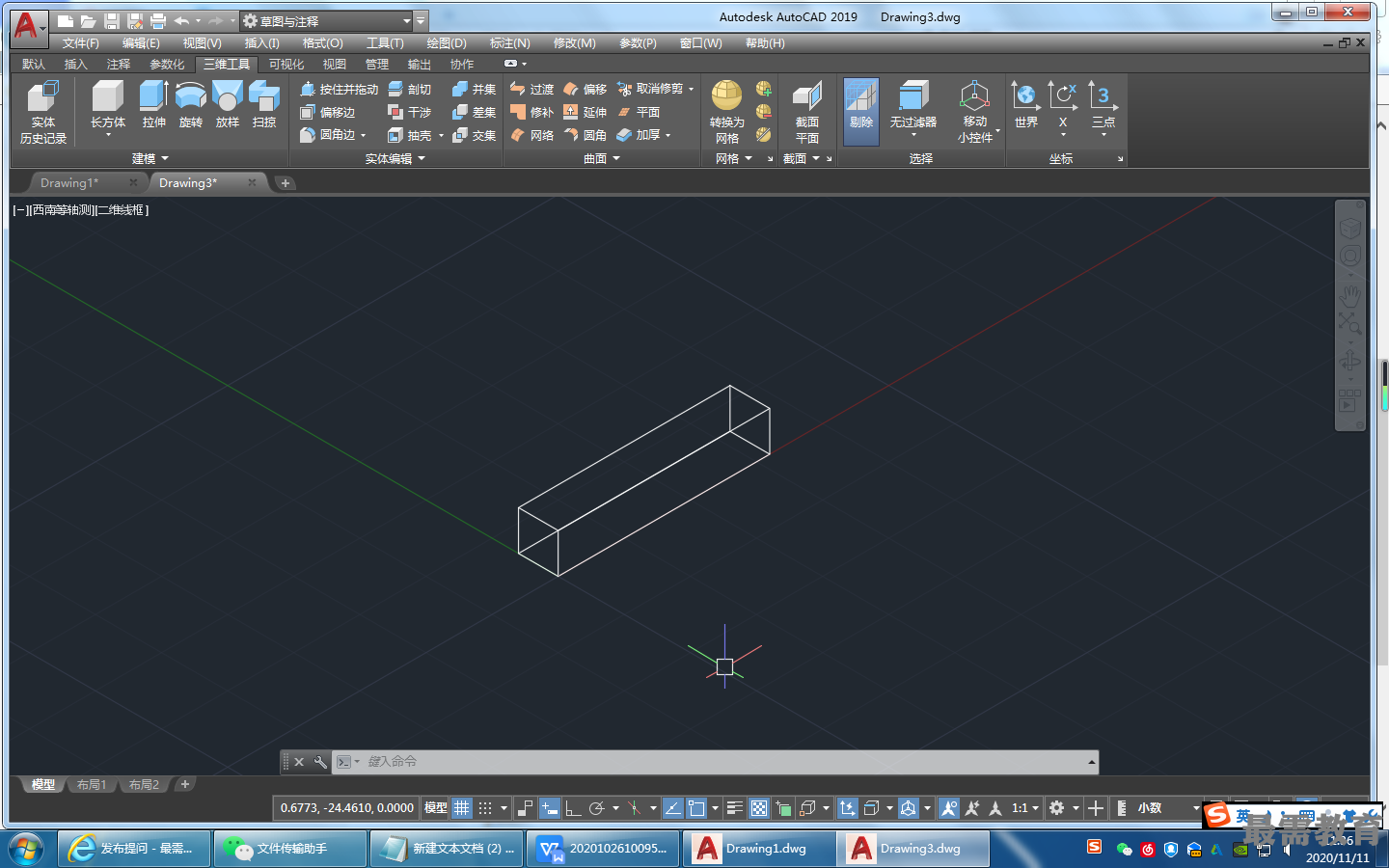

(2)單擊“三維工具”選項卡的“建?！泵姘逯械摹伴L(zhǎng)方體”按鈕，以坐標原點為角點，繪制長度為32、寬度和高度為6的長方體，如圖所示。

(3)單擊“三維工具”選項卡的“實體編輯”面板中的“圓角邊"按鈕,對長方體的四條棱邊進行倒圓角，圓角半徑為3,命令行提示與操作如下。
命令：_FILLETEDGE 半徑=1.0000
選擇邊或[鏈（C)/環（L)/半徑 (R)]:3

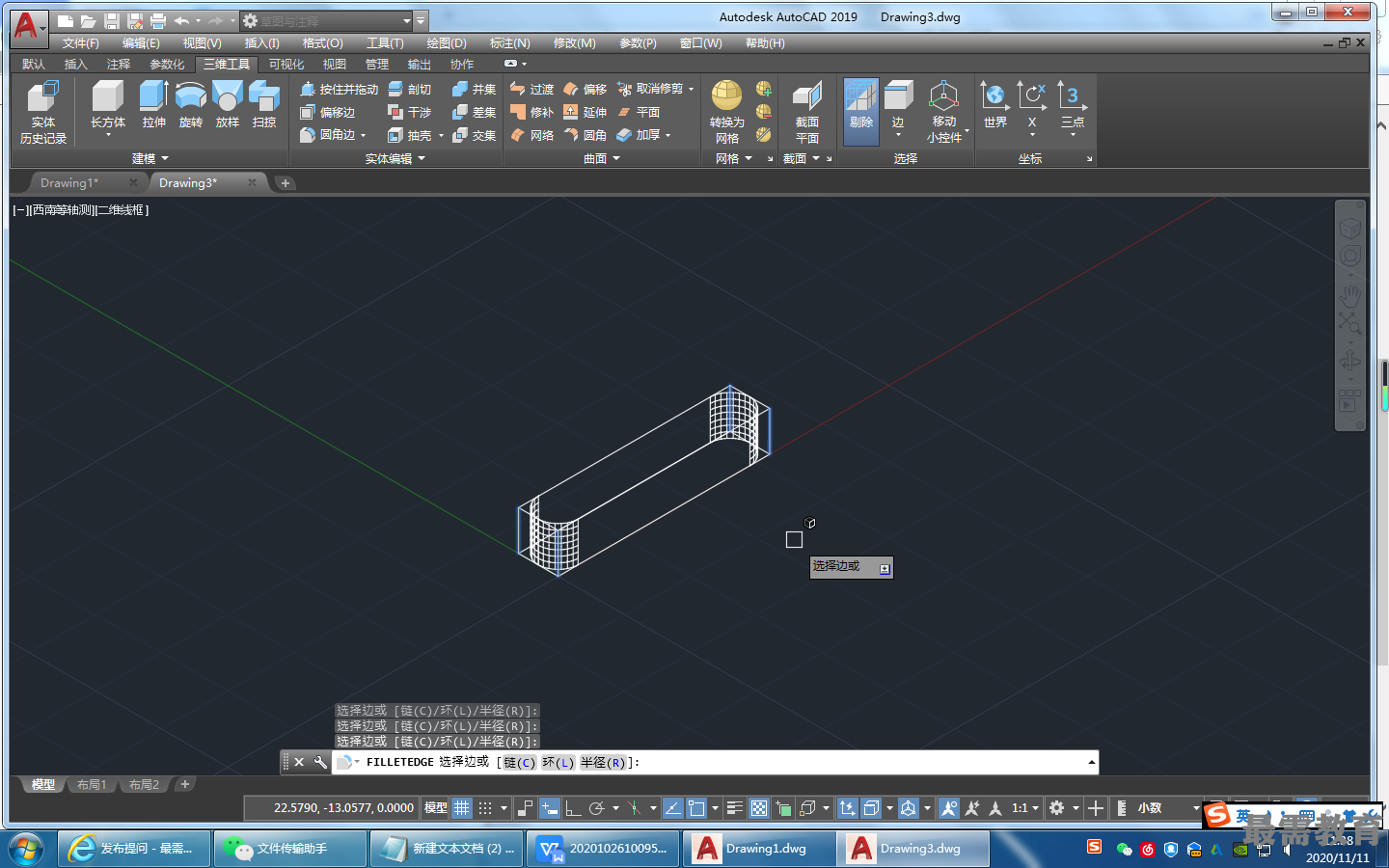

選擇邊或[鏈（C)/環（L)/半徑（R)]:(選取如圖所示的長方體的棱邊)
選擇邊或[鏈（C)/環（L)/半徑(R)]:
選擇邊或[鏈（C)/環（L)/半徑(R)]:
選擇邊或[鏈（C)/環（L)/半徑(R)]:
選擇邊或[鏈（C)/環（L)/半徑(R)]:
己選定4個邊用于圓角
按Enter鍵接受圓角或[半徑（R)]:

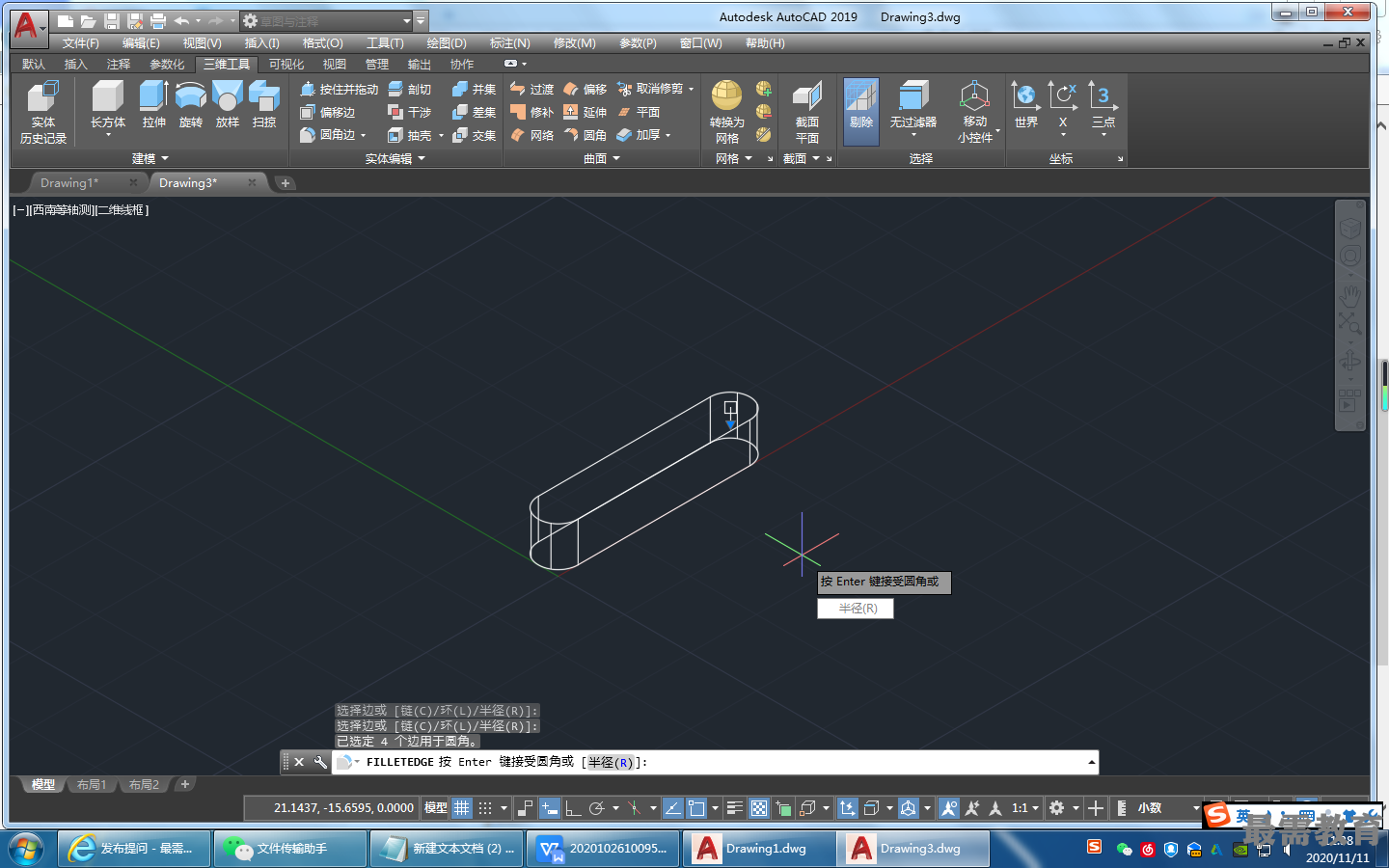

結果如圖所示。

(4)單擊“三維工具”選項卡的“實體編輯”面板中的“倒角邊”按鈕，對長方體的上表面邊線進行倒角，倒角距離為1，命令行提示與操作如下。
命令：_CHAMFEREDGE
距離 1 = 2.0000,距離2 = 2.0000
選擇一條邊或[環(L)/距離（D)]：D
指定距離1或[表達式（E)] <2.0000>:1
指定距離2或[表達式（E)] <2.0000>:1
選擇一條邊或[環（L)/距離（D)]: L

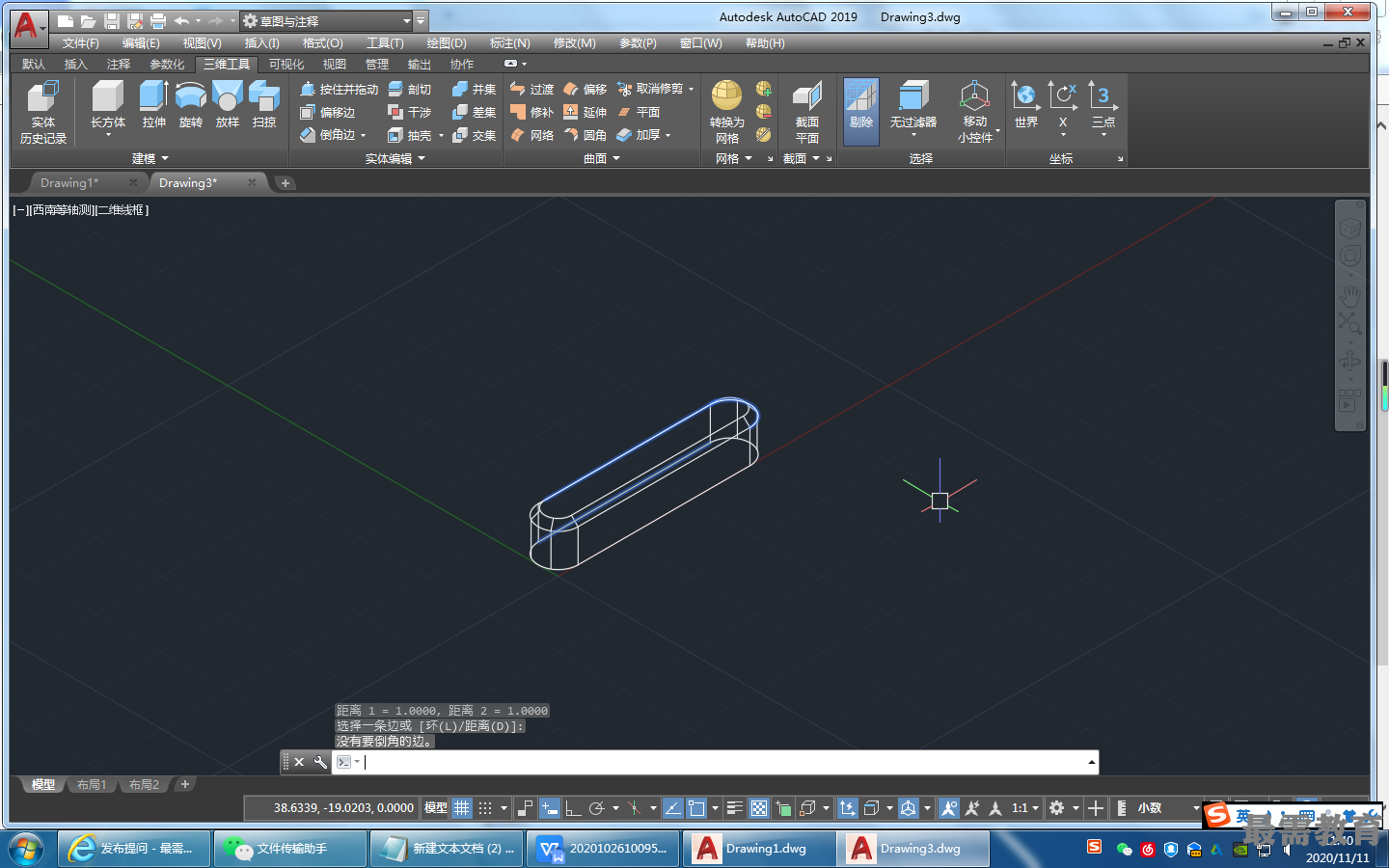

選擇環邊或[邊（E)/距離（D)]:(選取如圖所示的邊線）
輸入選項[接受(A)/下一個（N)] <接受>:N
輸入選項[接受(A)/下一個（N)] <接受>:
選擇環邊或[邊(E)/距離（D)]:
按Enter鍵接受倒角或[距離（D)]：
采用相同的方法，對下邊線進行倒角處理，結果如圖所示。
