如何操作復制邊AutoCAD2019

(1)在命令行中輸入ISOLINES命令，設置線框密度為10。
(2)將視圖切換到西南等軸測視圖。單擊“三維工具”選項卡的“建?！泵姘庵械摹皥A柱體”按鈕,以坐標原點為圓心，分別創建半徑為30、15，高為20的圓柱。
(3)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將R30圓柱與R15圓柱進行差集運算。
(4)單擊“三維工具”選項卡的“建?！泵姘逯械摹皥A柱體”按鈕，以（150,0,0)為圓心，分別創建半徑為50、30，高為30的圓柱及半徑為40、高為10的圓柱。

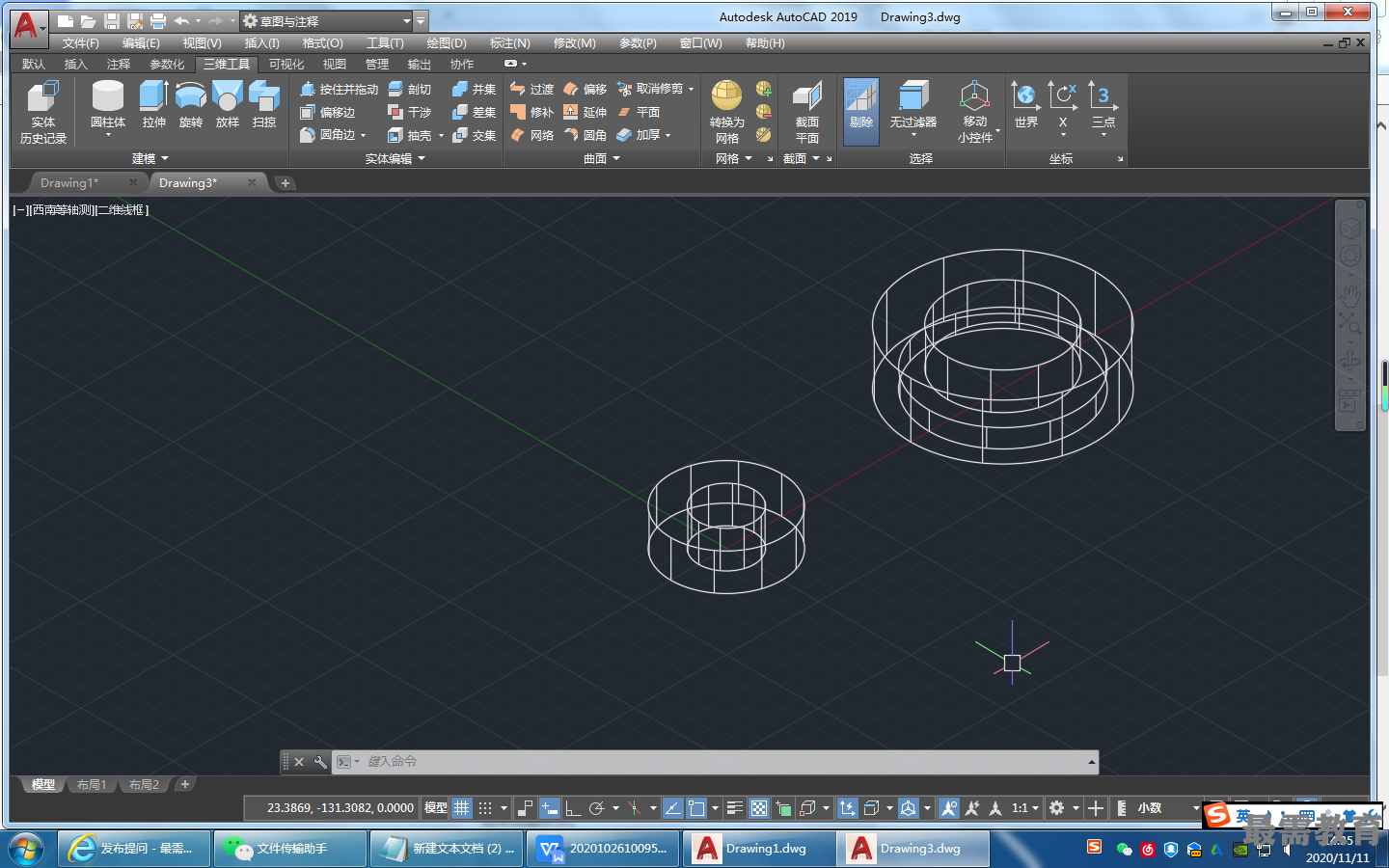

(5)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕,將R50圓柱與R30、R40圓柱進行差集運算，結果如圖所示.

(6)單擊“三維工具”選項卡的“實體編輯”面板中的“復制邊”按鈕，復制左邊R30圓柱體的底邊，命令行提示與操作如下。
命令：_solidedit
實體編輯自動檢査：S0LIDCHECK=1
輸入實體編輯選項[面（F)/邊（E)/體（B)/放棄（U)/退出（X)] <退出>:_edge
輸入邊編輯選項I復制（C) /著色（L)/放棄（U) /退出（X)] <退出>:_copy

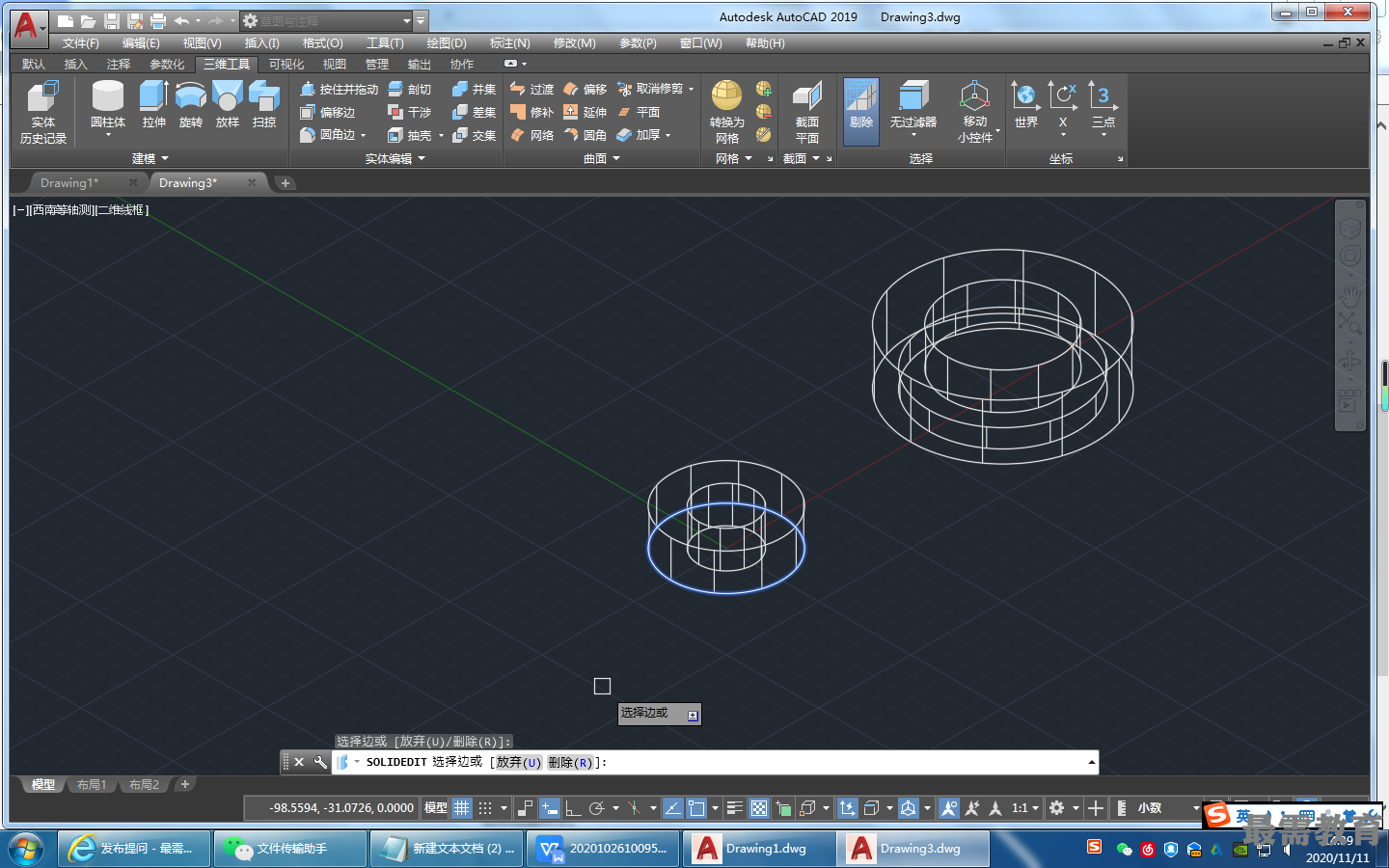

選擇邊或[放棄（U)/刪除（R)]：選擇左邊R30圓柱體的底邊，如圖所示
選擇邊或[放棄(U)/刪除（R)]:
指定基點或位移： 0,0
指定位移的第二點： 0,0
輸入邊編輯選項[復制（C)/著色(L)/放棄(U)/退出（X)] <退出>:C
選擇邊或[放棄（U) /刪除（R)]：選擇圖中右邊R50圓柱體的底邊
選擇邊或[放棄（U) /刪除（R)]:
指定基點或位移： 0,0
指定位移的第二點：0,0
輸入邊編輯選項[復制(C)/著色(L)/放棄（U)/退出（X)] <退出>:

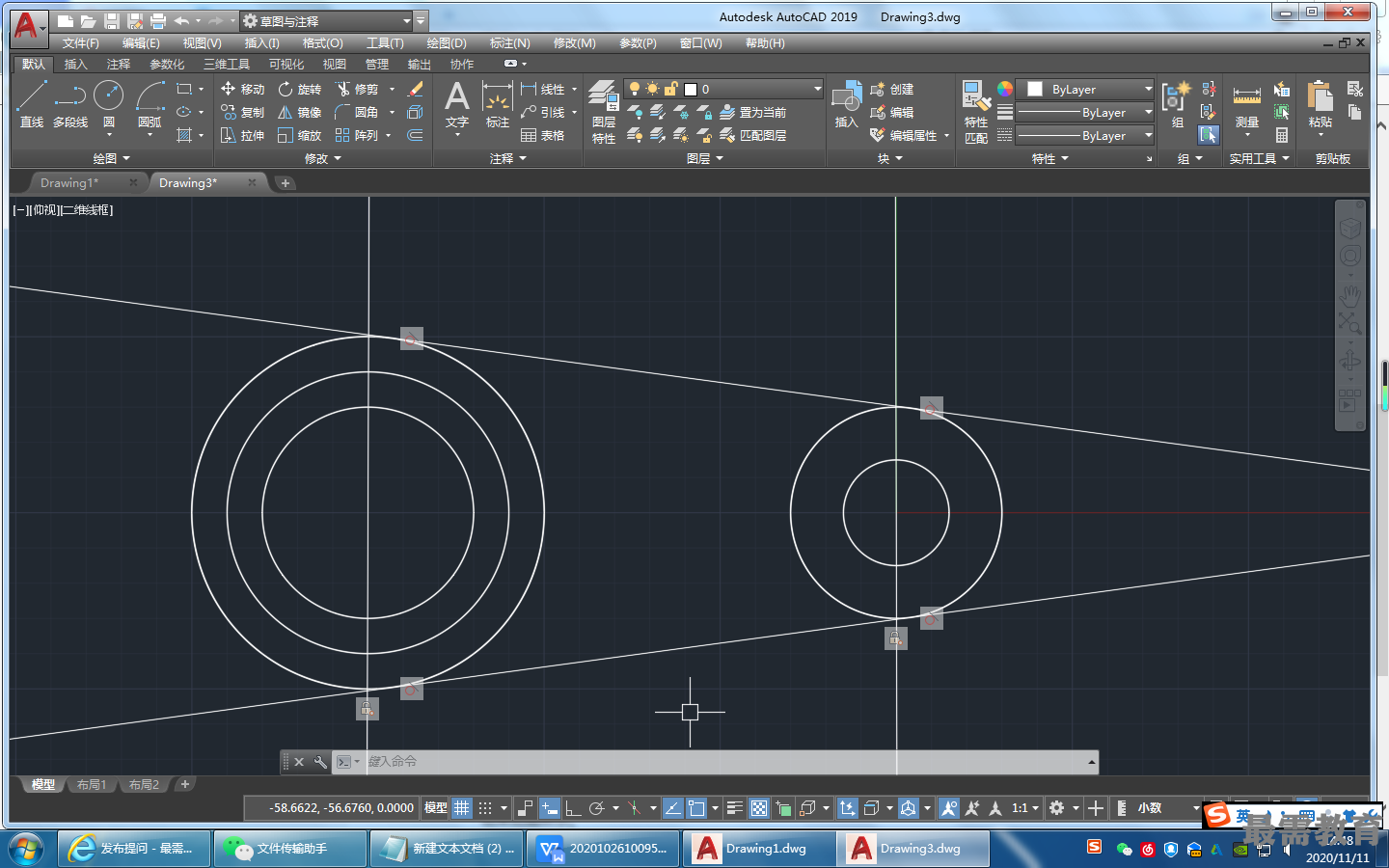

(7)將視圖切換到仰視圖。單擊“默認”選項卡的“繪圖”面板中的“構造線”按鈕 ,分別繪制所復制的R30及R50圓的外公切線，并繪制通過圓心的豎直線，繪制結果如圖所示。

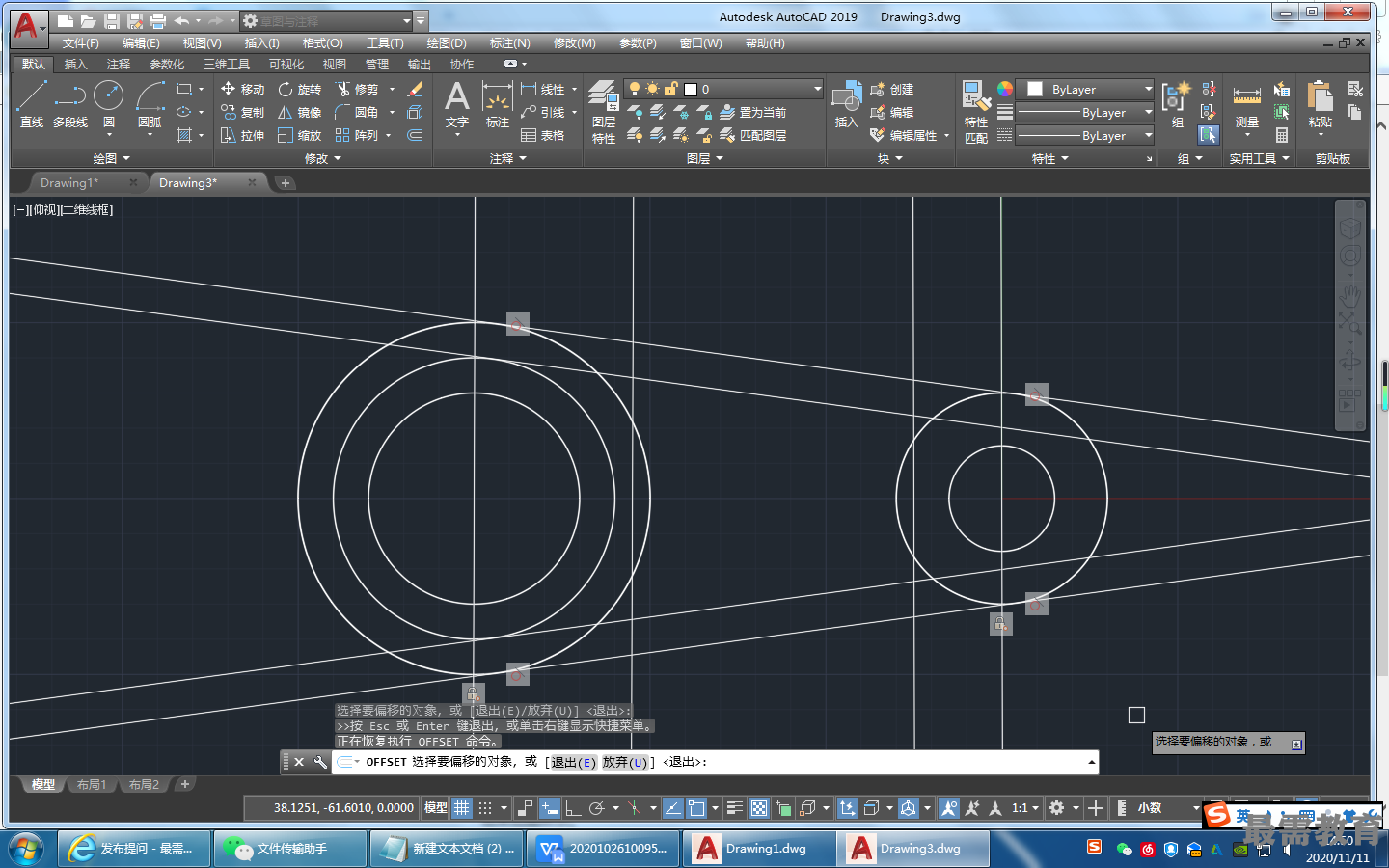

(8)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕，將繪制的外公切線分別向內偏移10，并將左邊豎直線向右偏移45，將右邊豎直線向左偏移25,偏移結果如圖所示。

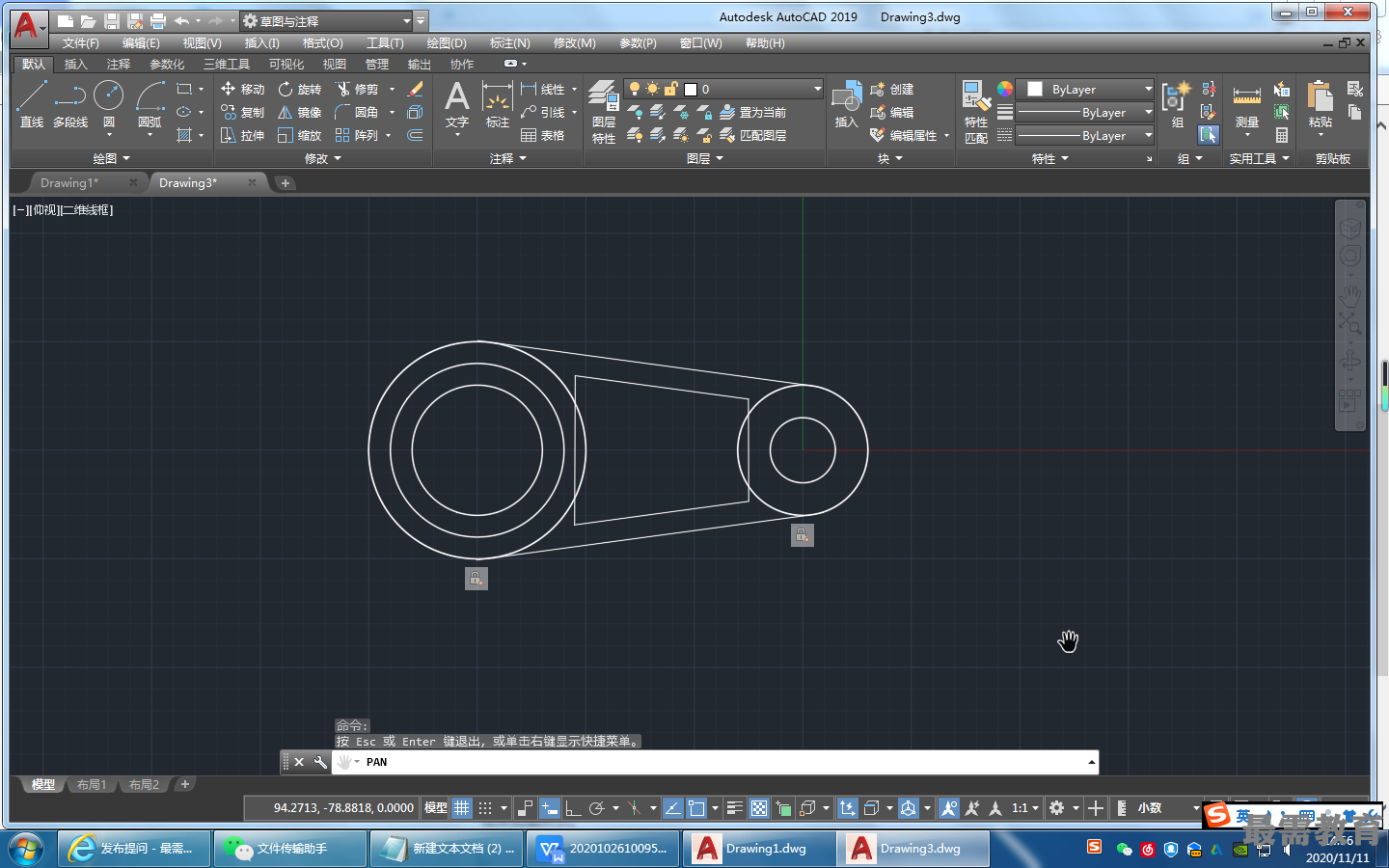

(9)單擊“默認”選項卡的“修改”面板中的“修剪”按鈕，對輔助線及復制的邊進行修剪。單擊“默認”選項卡的“修改”面板中的“刪除”按鈕，刪除多余的輔助線，繪制結果如圖所示。

(10)切換到西南等軸測視圖。單擊“默認”選項卡的“繪圖”面板中的“面域”按鈕，分別將輔助線與圓及輔助線之間圍成的兩個區域創建為面域。
(11)單擊“默認”選項卡的“修改”面板中的“移動”按鈕，將內環面域向上移動5。
(12)單擊“三維工具”選項卡的“建?！泵姘逯械摹袄臁卑粹o，分別將外環及內環面域向上拉伸16及11。

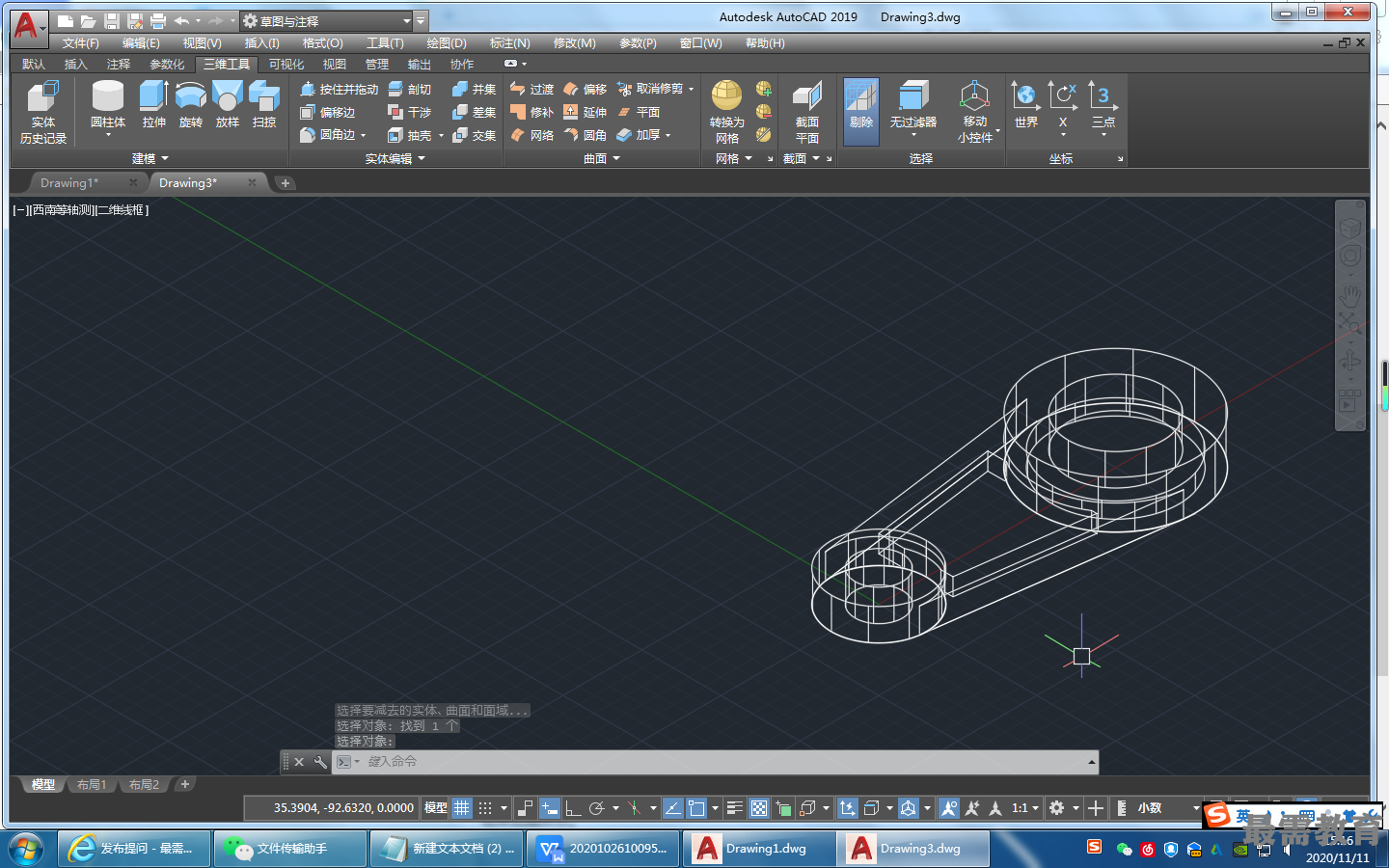

(13)單擊“三維工具”選項卡的“實體編輯”面板中的“差集”按鈕，將拉伸生成的兩個實體進行差集運算，繪制結果如圖所示。

(14)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將所有實體進行并集運算。
(15)單擊“默認”選項卡的“修改”面板中的“圓角邊”按鈕，對實體中間內凹處進行倒圓角操作，圓角半徑為5。

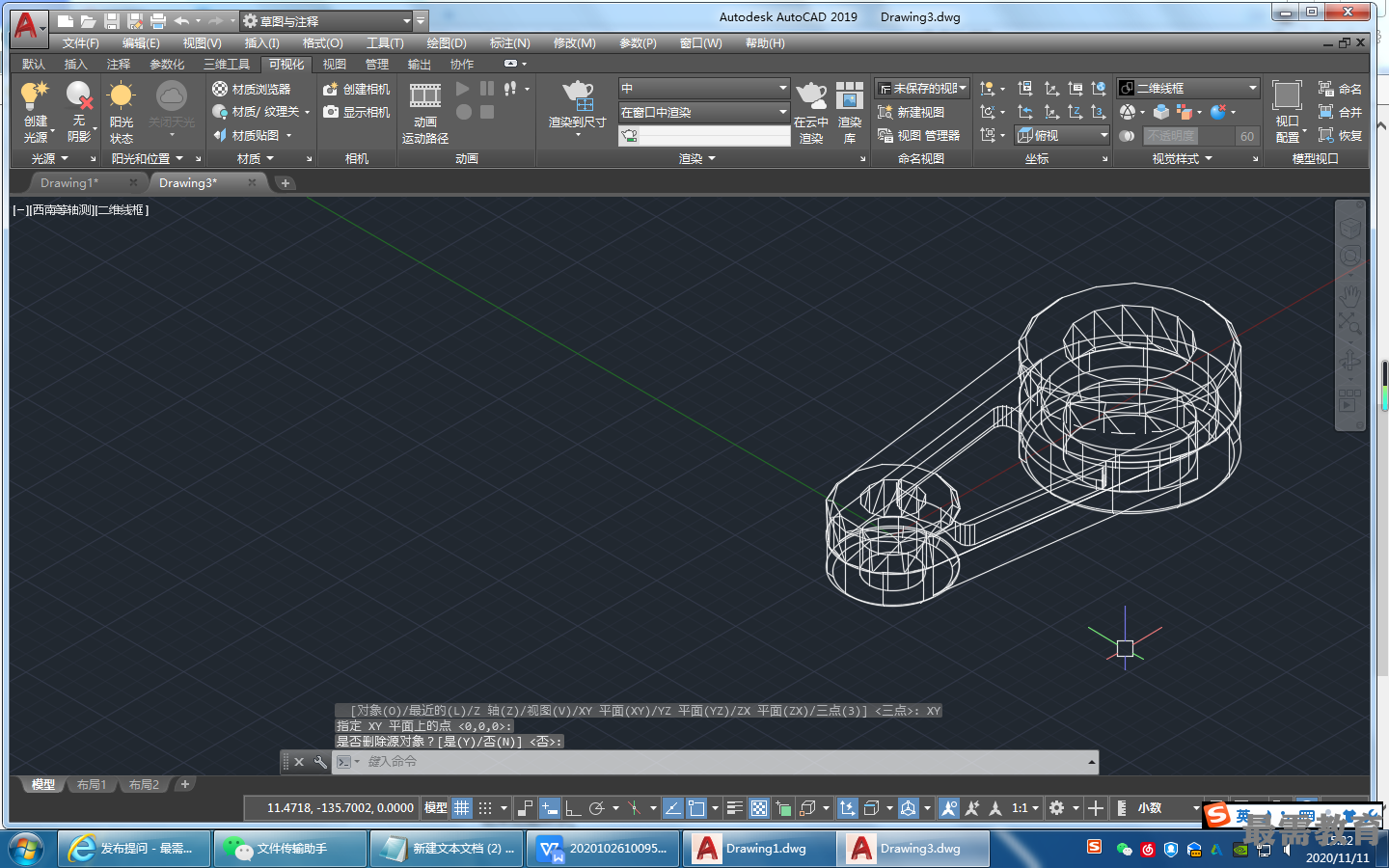

(16)單擊“默認”選項卡的“修改”面板中的“倒角邊”按鈕，對實體左右兩部分頂面進行倒角操作，倒角距離為3,消隱處理后的圖形如圖所示。
(17)選擇菜單欄中的“修改”一“三維操作”一“三維鏡像”命令，將繪制的實體以XY平面為鏡像平面進行鏡像，繪制結果如圖所示。
